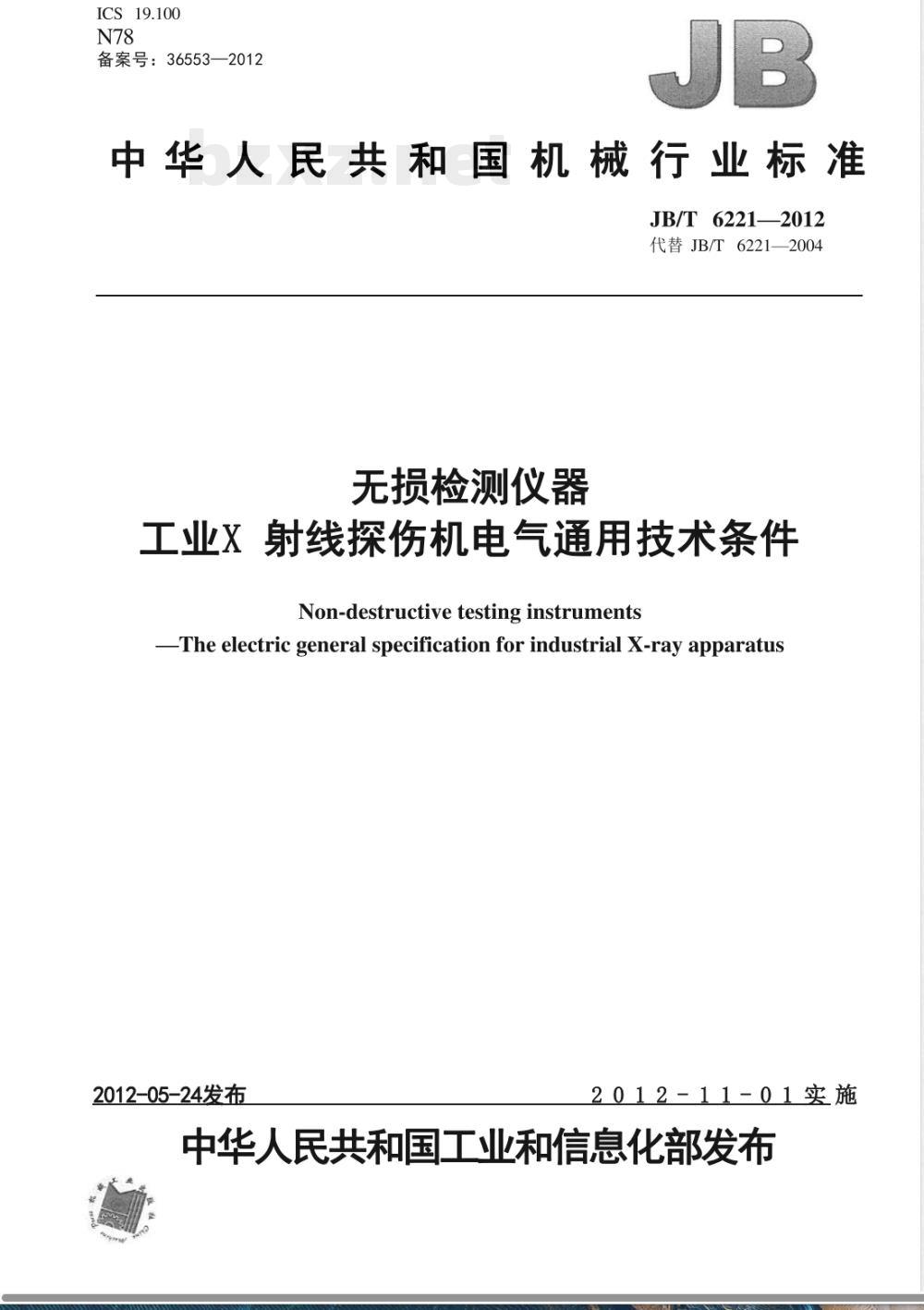

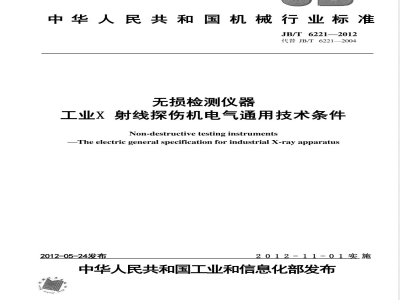

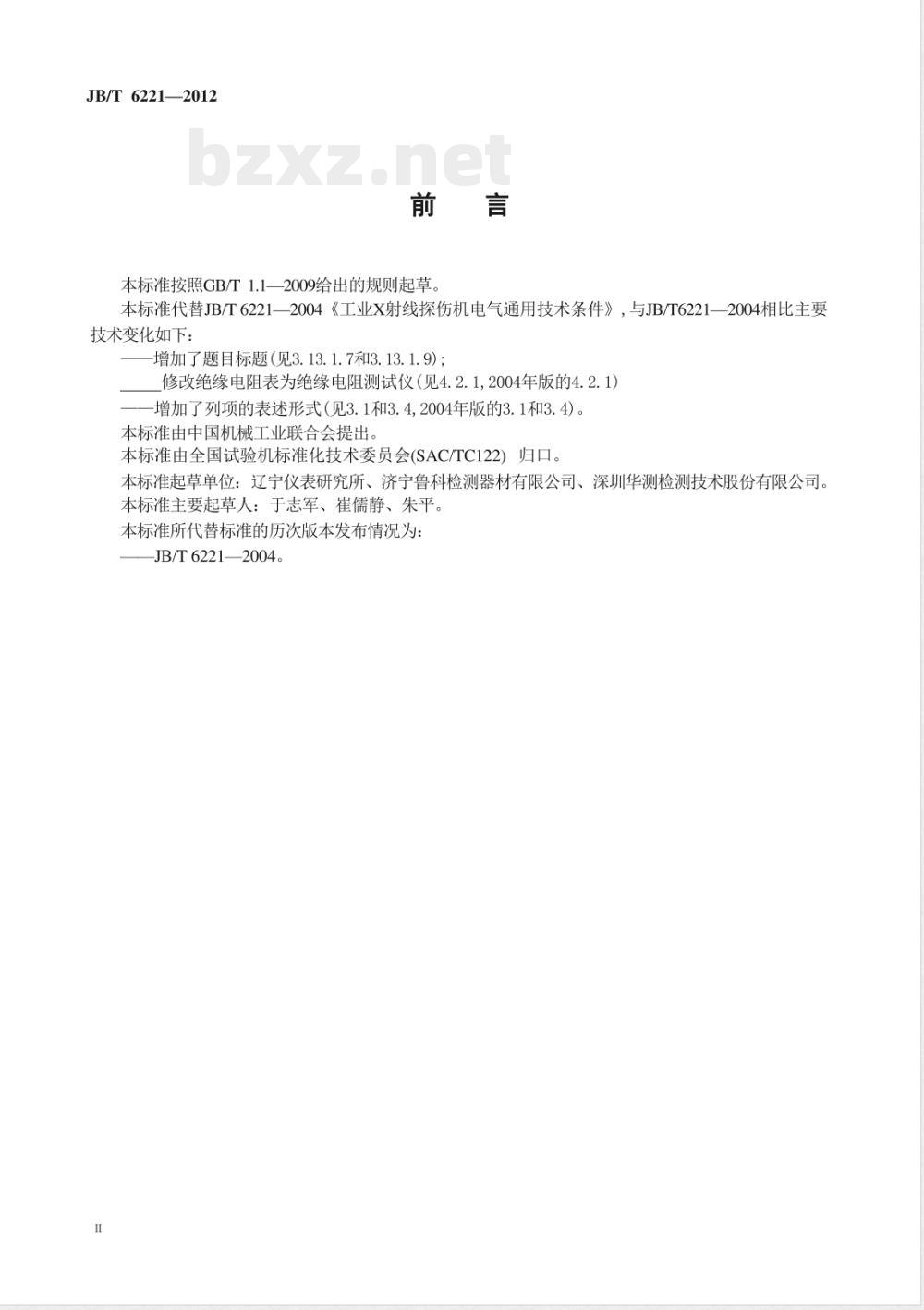

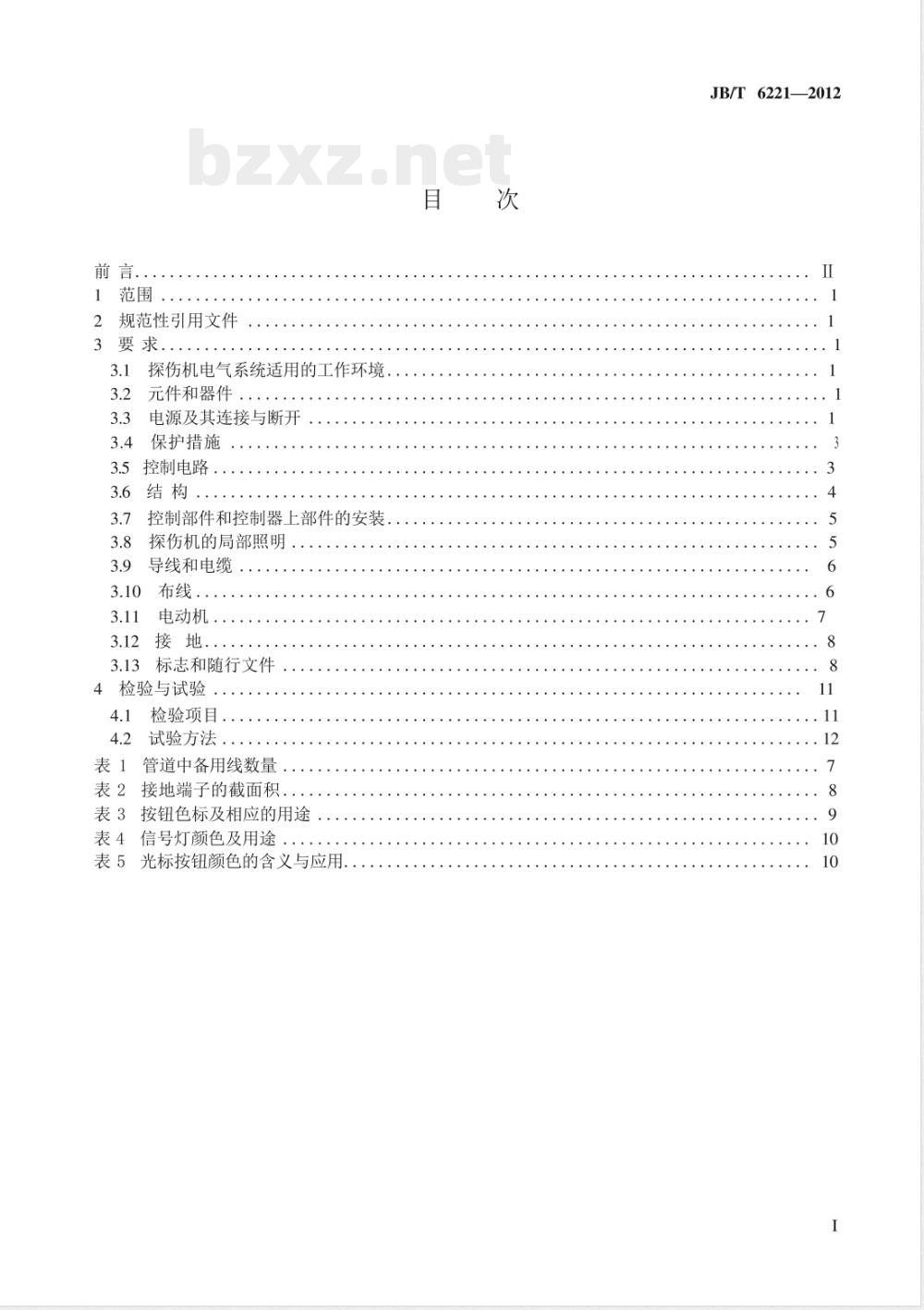

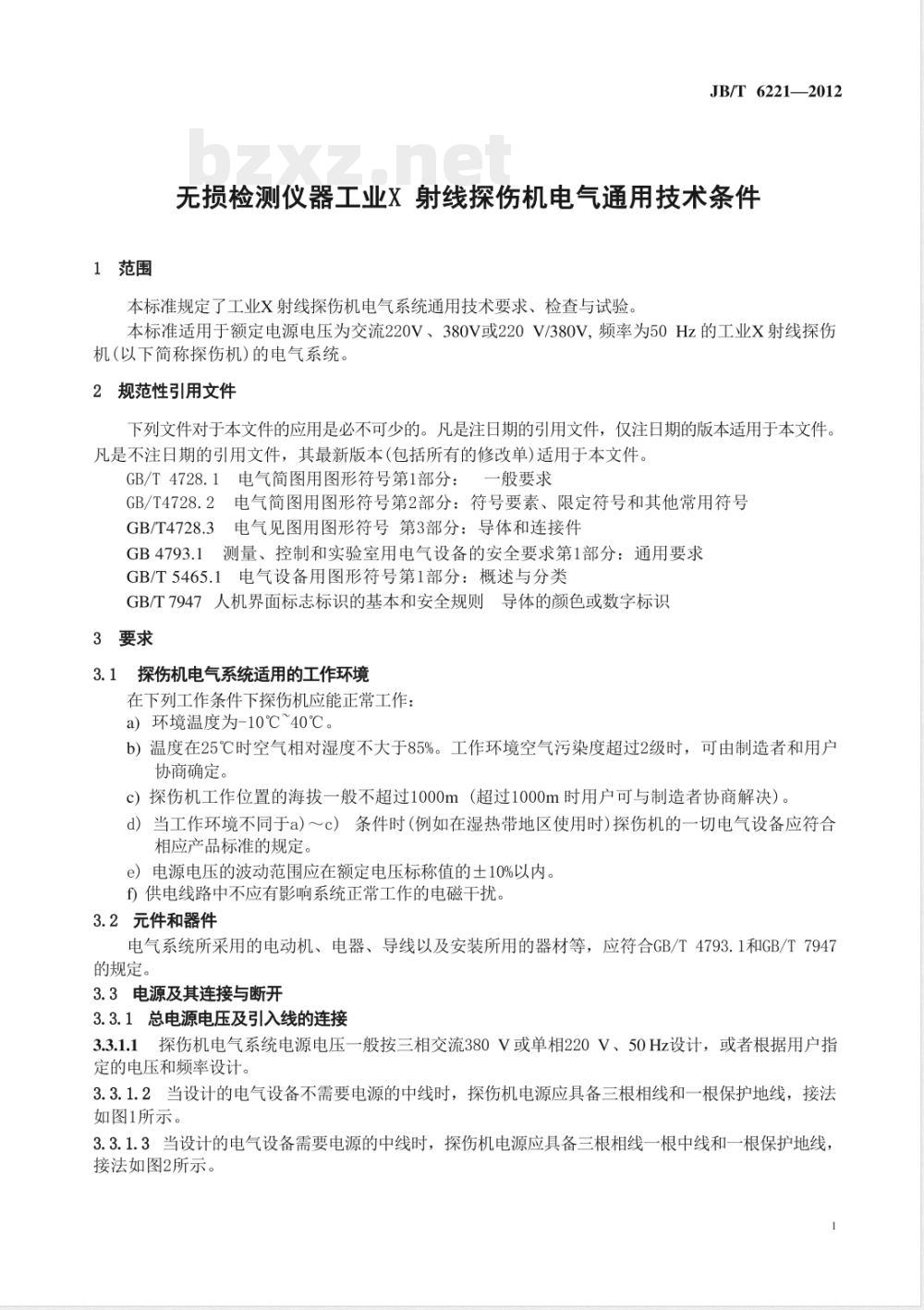

ICS19.100 N78 备案号：36553—2012 JB 中华人民共和国机械行业标准 JB/T 6221—2012 代替JB/T 6221—2004 无损检测仪器 工业X射线探伤机电气通用技术条件 Non-destructive testing instruments The electric general specification for industrial X-ray apparatus 2012-05-24发布 2012-11-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准代替JB/T 6221—2004《工业X射线探伤机电气通用技术条件》，主要变化包括：修改绝缘电阻测试仪相关表述，优化技术要求条款结构及表述方式。 1 范围 本标准规定了工业X射线探伤机电气系统的通用技术要求及检验与试验方法。 本标准适用于额定电源电压为交流220V、380V或220V/380V，频率为50Hz的工业X射线探伤机电气系统。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的： GB/T 4728.1 电气简图用图形符号 第1部分：一般要求 GB/T 4728.2 电气简图用图形符号 第2部分：符号要素、限定符号和其他常用符号 GB/T 4728.3 电气简图用图形符号 第3部分：导体和连接件 GB 4793.1 测量、控制和实验室用电气设备的安全要求 第1部分：通用要求 GB/T 5465.1 电气设备用图形符号 第1部分：概述与分类 GB/T 7947 人机界面标志标识的基本和安全规则 导体颜色或数字标识 3 要求 3.1 探伤机电气系统适用的工作环境 探伤机应能在以下条件下正常工作： 环境温度：-10℃～40℃； 相对湿度：25℃时不大于85%； 海拔：一般不超过1000m（超过时由供需双方协商）； 空气污染度超过2级时由制造方与用户协商； 电源电压波动范围：额定值±10%； 供电线路不应存在影响系统正常工作的电磁干扰。 3.2 元件和器件 电气系统所用电动机、电器、导线及安装材料应符合GB 4793.1及GB/T 7947规定。 3.3 电源及其连接与断开 3.3.1 总电源电压及引入线连接 探伤机电气系统电源一般采用三相交流供电方式。 3.4～3.13（结构与控制要求） 包括电气保护措施、控制电路、结构安装、局部照明、导线与电缆布置、布线要求、电动机要求、接地要求以及标志与随行文件等内容。 4 检验与试验 4.1 检验项目 4.2 试验方法 检验与试验应依据相关国家标准及本标准规定执行。 表1 管道中备用线数量 表2 接地端子截面积 表3 按钮色标及用途 表4 信号灯颜色及用途 表5 光标按钮颜色含义与应用
