JB/T 11088-2011
基本信息
标准号： JB/T 11088-2011
中文名称：道路施工与养护机械设备 沥青路面开槽机
标准类别：其他行业标准
英文名称：Road construction and road maintenance machinery and equipment — Asphalt pavement cutter
标准状态：现行
发布日期：2011-05-18
实施日期：2011-08-01
出版语种：简体中文
下载格式：.pdf .zip
标准分类号
标准ICS号：建筑材料和建筑物>>91.220施工设备
中标分类号：工程建设>>施工机械设备>>P97建筑工程施工机械
关联标准
出版信息
出版社：机械工业出版社
标准价格：12.0
出版日期：2011-08-01
相关单位信息
起草单位：江苏淮安威拓公路养护设备有限公司、苏州市华测检测技术有限公司、长安大学、佛山市威特公路养护设备有限公司、北京建研机械科技有限公司
归口单位：全国建筑施工机械与设备标委会
发布部门：中华人民共和国工业和信息化部
标准简介
本标准规定了以发动机为动力的沥青路面开槽机的术语和定义、产品主参数、技术要求、试验方法、检验规则、标志、随机文件、使用信息。
本标准适用于手扶式开槽机。
标准图片预览
标准内容

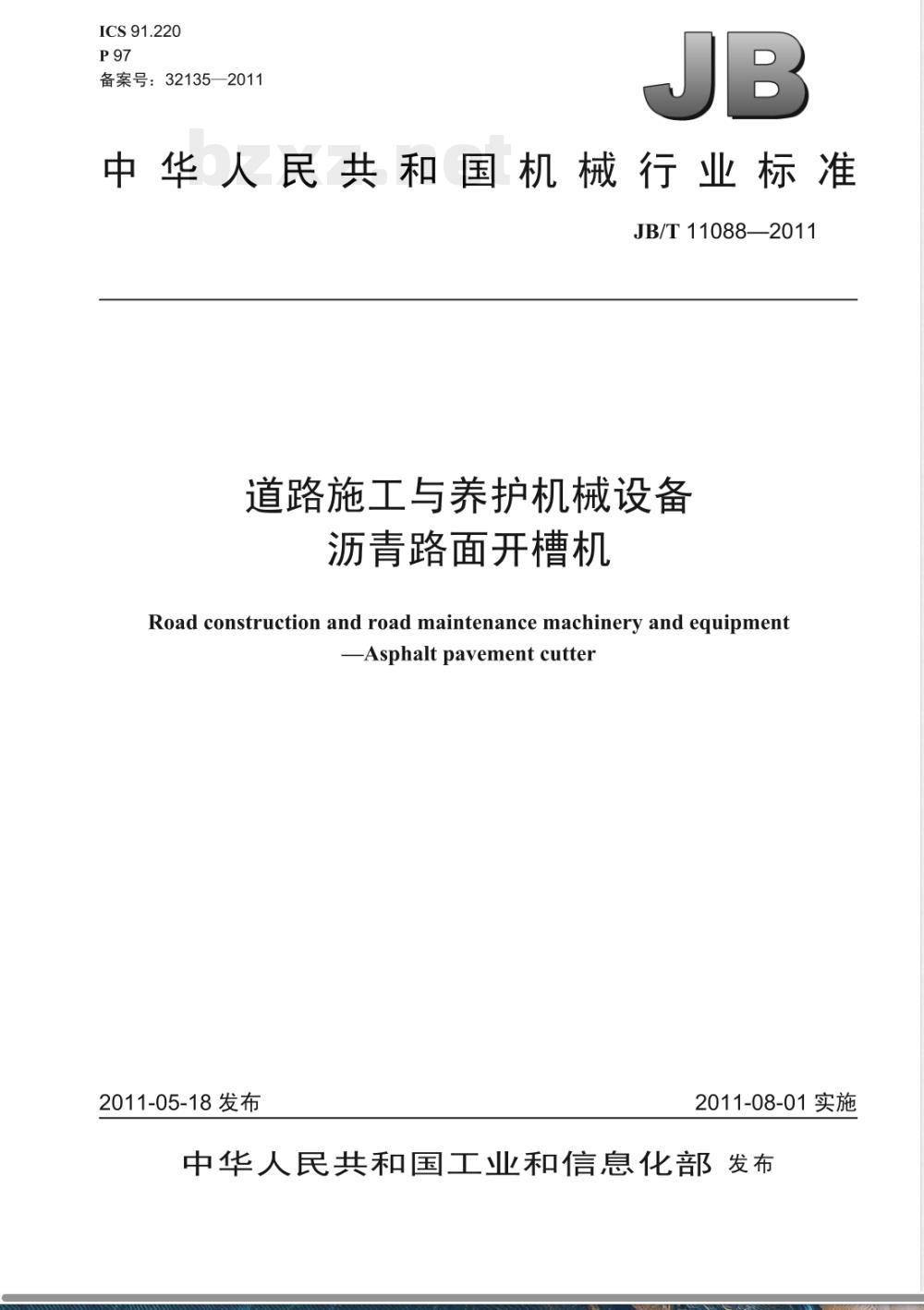

ICS91.220
备案号：32135—2011
中华人民共和国机械行业标准
JB/T11088—2011
道路施工与养护机械设备
沥青路面开槽机
Road construction and road maintenance machinery and equipmentAsphaltpavementcutter
2011-05-18 发布
2011-08-01实施
中华人民共和国工业和信息化部发布前言

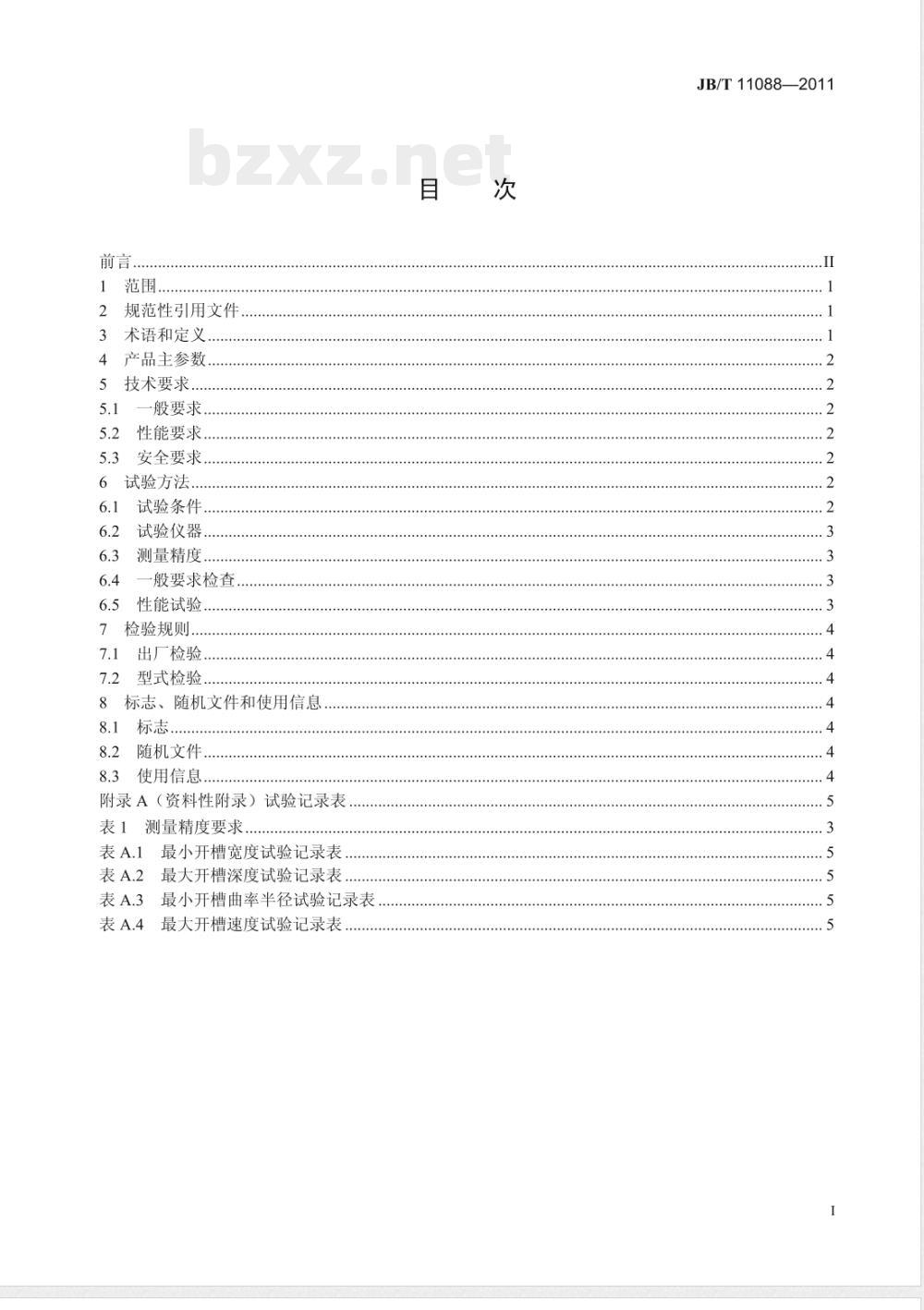

1范围.．
2规范性引用文件
3术语和定义
4产品主参数..
5技术要求..
一般要求..
性能要求..
安全要求…
6试验方法.
试验条件..
试验仪器..
测量精度.
一般要求检查
6.5性能试验..
检验规则
出厂检验.
型式检验，
8标志、随机文件和使用信息
随机文件
8.3使用信息
附录A（资料性附录）试验记录表，表1测量精度要求..．
表A.1最小开槽宽度试验记录表.表A.最大开槽深度试验记录表..表A.3最小开槽曲率半径试验记录表.表A.4最大开槽速度试验记录表..目
JB/T11088—2011
JB/T11088—2011

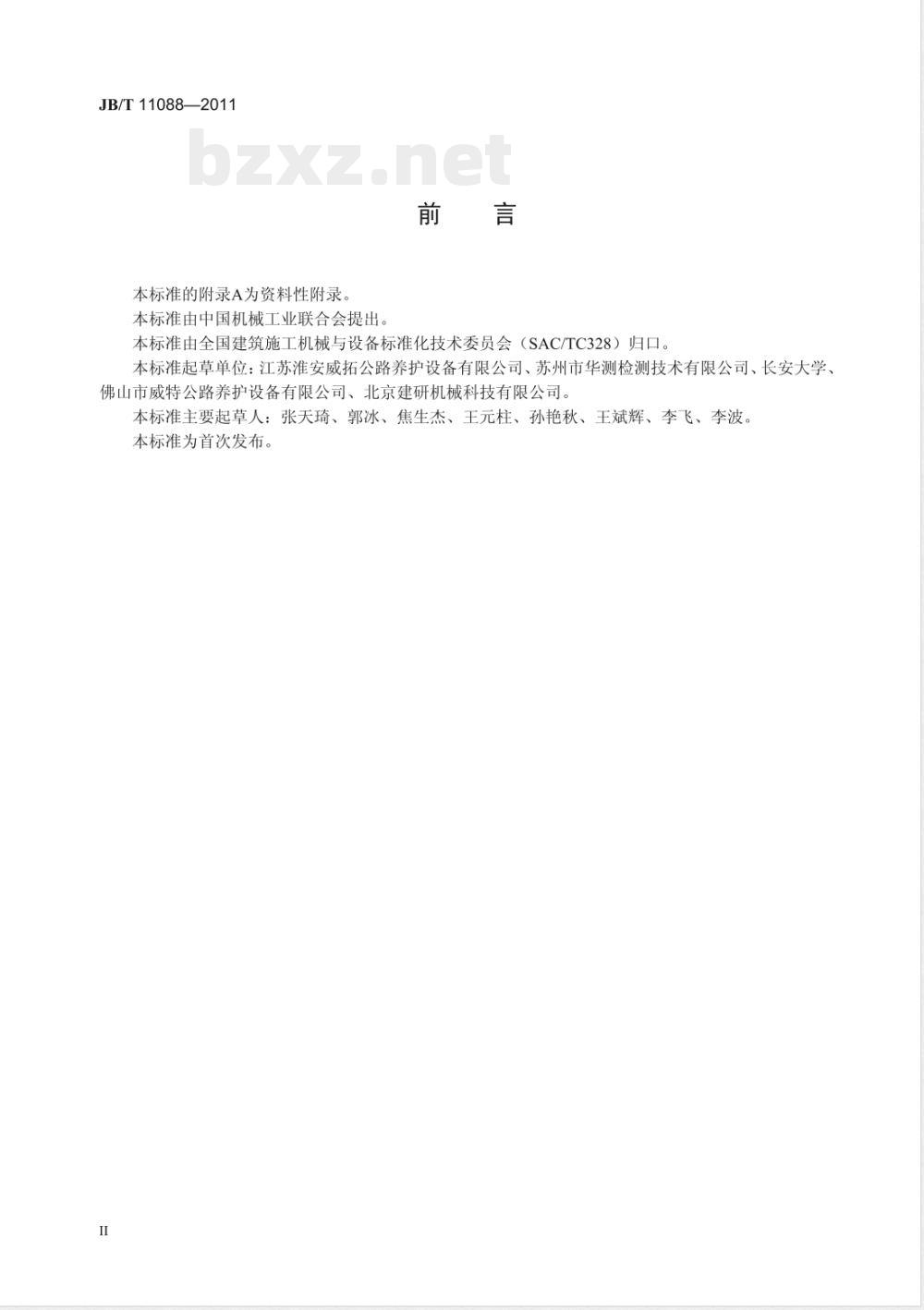

本标准的附录A为资料性附录。
本标准由中国机械工业联合会提出。前言
本标准由全国建筑施工机械与设备标准化技术委员会（SAC/TC328）归口。本标准起草单位：江苏淮安威拓公路养护设备有限公司、苏州市华测检测技术有限公司、长安大学、佛山市威特公路养护设备有限公司、北京建研机械科技有限公司。本标准主要起草人：张天琦、郭冰、焦生杰、王元柱、孙艳秋、王斌辉、李飞、李波。本标准为首次发布。

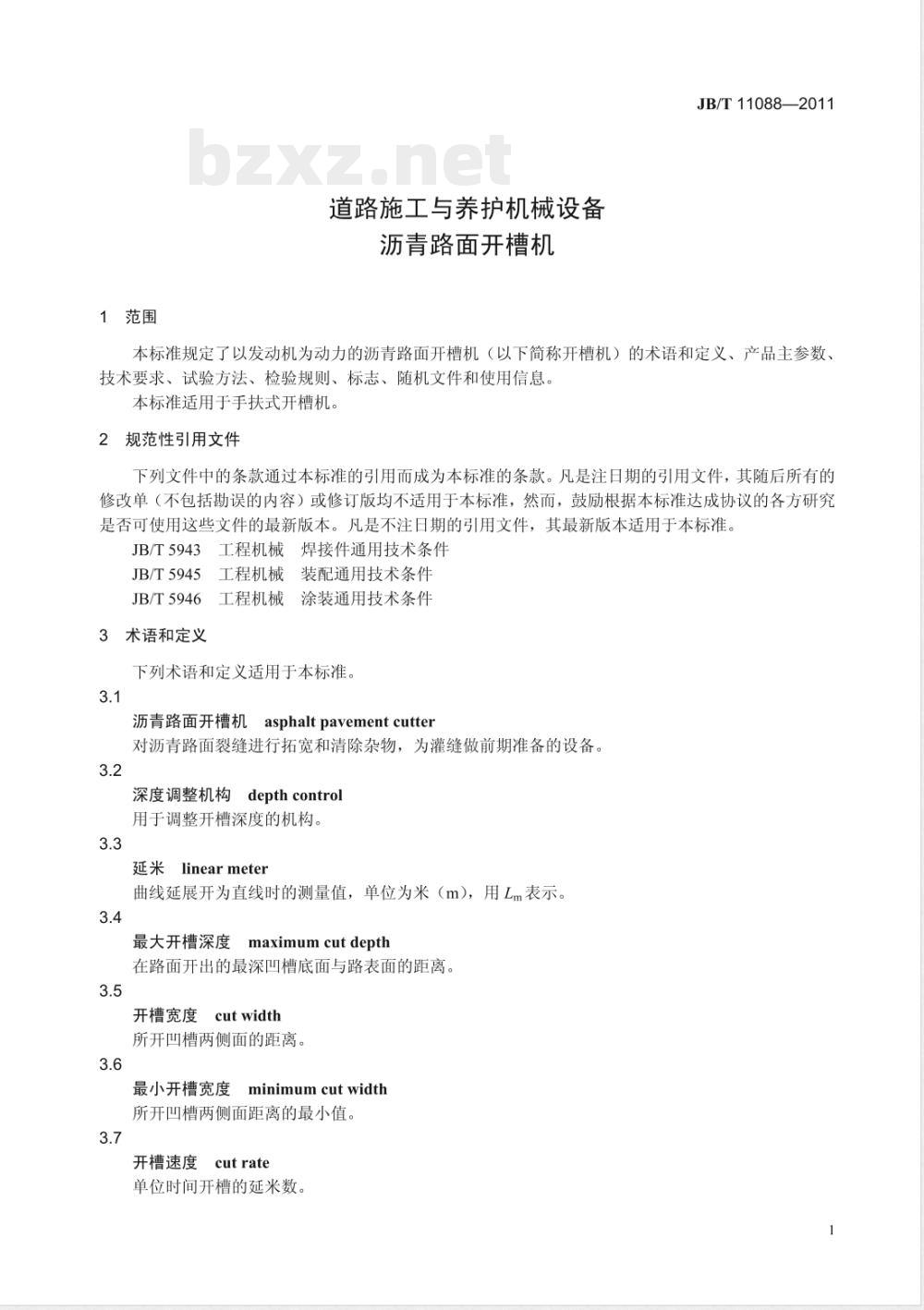

1范围
道路施工与养护机械设备
沥青路面开槽机
JB/T11088—2011
本标准规定了以发动机为动力的沥青路面开槽机（以下简称开槽机）的术语和定义、产品主参数、技术要求、试验方法、检验规则、标志、随机文件和使用信息。本标准适用于手扶式开槽机。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。工程机械焊接件通用技术条件
JB/T5943
工程机械装配通用技术条件
JB/T5945
涂装通用技术条件
JB/T5946
工程机械
3术语和定义
下列术语和定义适用于本标准。3.1
沥青路面开槽机asphaltpavementcutter对沥青路面裂缝进行拓宽和清除杂物，为灌缝做前期准备的设备。3.2
深度调整机构depthcontrol
用于调整开槽深度的机构。
延米linearmeter
曲线延展开为直线时的测量值，单位为米（m），用Lm表示。3.4
最大开槽深度
maximumcutdepth
在路面开出的最深凹槽底面与路表面的距离。3.5
开槽宽度
cutwidth
所开凹槽两侧面的距离。
minimumcutwidth
最小开槽宽度
所开凹槽两侧面距离的最小值。3.7
开槽速度
cutrate
单位时间开槽的延米数。
JB/T11088—2011

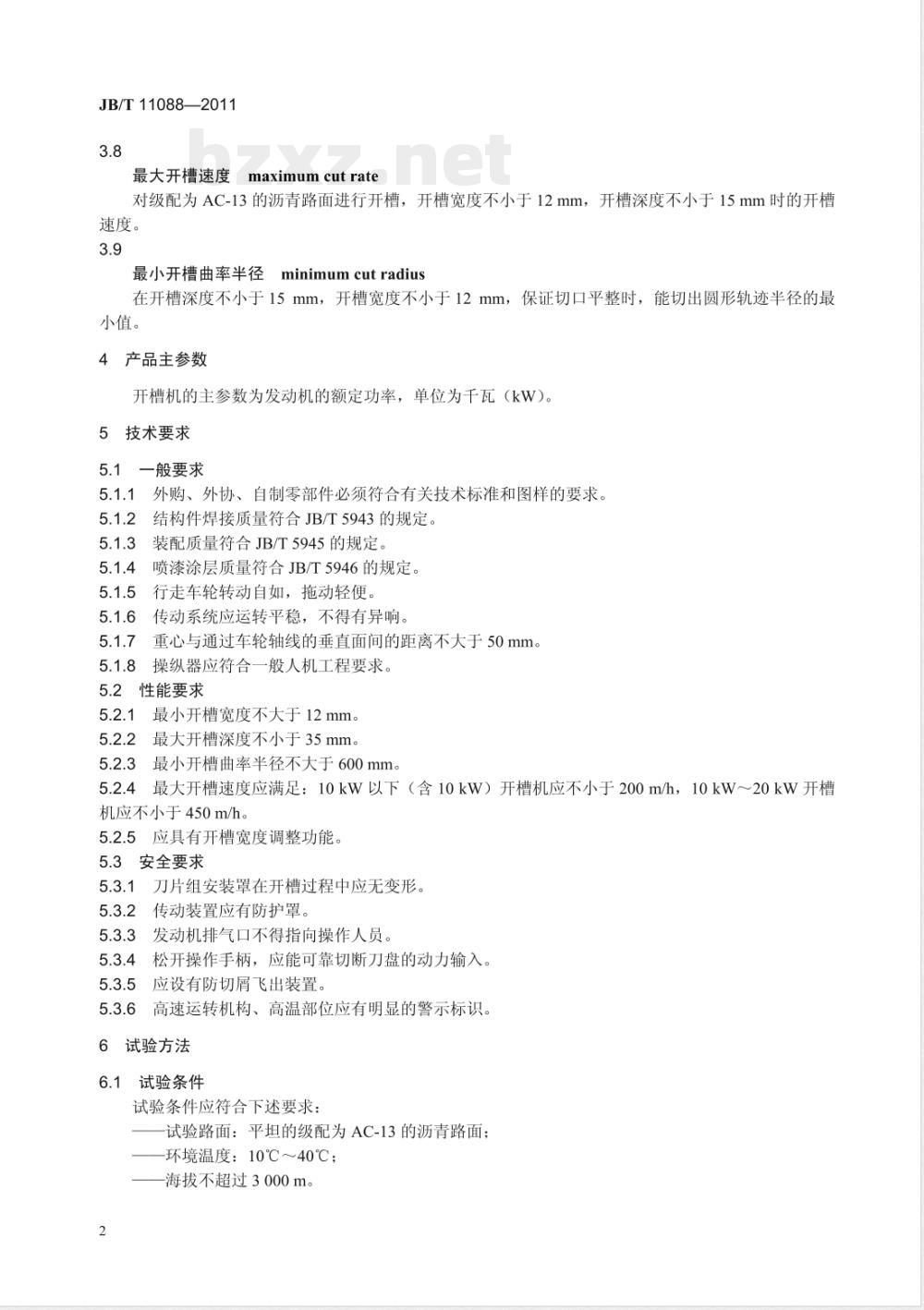

最大开槽速度
maximum cutrate
对级配为AC-13的沥青路面进行开槽，开槽宽度不小于12mm，开槽深度不小于15mm时的开槽速度。
minimum cut radius
最小开槽曲率半径
在开槽深度不小于15mm，开槽宽度不小于12mm，保证切口平整时，能切出圆形轨迹半径的最小值。
4产品主参数
开槽机的主参数为发动机的额定功率，单位为千瓦（kW）。5技术要求
5.1一般要求
5.1.1外购、外协、自制零部件必须符合有关技术标准和图样的要求，5.1.2结构件焊接质量符合JB/T5943的规定。5.1.3装配质量符合JB/T5945的规定。5.1.4喷漆涂层质量符合JB/T5946的规定。5.1.5
行走车轮转动自如，拖动轻便
传动系统应运转平稳，不得有异响。5.1.7
重心与通过车轮轴线的垂直面间的距离不大于50mm。操纵器应符合一般人机工程要求。5.1.8
5.2性能要求
最小开槽宽度不大于12mm。
2最大开槽深度不小于35mm。
3最小开槽曲率半径不大于600mm。5.2.4最大开槽速度应满足：10kW以下（含10kW）开槽机应不小于200m/h，10kW～20kW开槽机应不小于450m/h。
5应具有开槽宽度调整功能。
5.3安全要求
刀片组安装罩在开槽过程中应无变形。5.3.1
传动装置应有防护罩。
发动机排气口不得指向操作人员。5.3.4松开操作手柄，应能可靠切断刀盘的动力输入。5.3.5
应设有防切屑飞出装置。
高速运转机构、高温部位应有明显的警示标识。6试验方法
6.1试验条件
试验条件应符合下述要求：
试验路面：平坦的级配为AC-13的沥青路面；环境温度：10℃～40℃；
海拔不超过3000m。
6.2试验仪器
JB/T11088—2011
所用仪器、仪表、量具必须经过国家法定机构检定在其合格周期内方可使用，并应在试验前进行校准和标定。
6.3测量精度
各测量参数及测量精度符合表1要求。表1测量精度要求
6.4一般要求检查
测量参数
6.4.1检查产品标牌、安全标志、深度调整机构，目测整机配置状况。6.4.2
起动发动机，目测传动系统运转情况。精度要求
6.4.3在开槽机行进过程中分别进行左、右转向操作，观察车轮是否转动自如。6.4.4重心与车轮轴中心线垂直面间的距离测量：采用吊重法测量开槽机重心。在开槽机行走方向的左侧或右侧固定一垂直方向的，大小与开槽机侧面尺寸一致，厚度为3mm的木板，用作画线板。在画线板上画出车轮轴中心线垂直面与画线板的垂直相交线A。把开槽机分别从顶部和前端用吊绳吊起，在画线板上分别画下沿吊绳方向垂线，测量两条垂线交点B与线A之间的距离。
6.5性能试验
6.5.1最小开槽宽度：
a）将刀片调整至最小开槽宽度状态，开一条长度不小于2000mm，深度为10mm的凹槽；b）测量凹槽前、中、后三个间距不小于300mm位置的宽度，取平均值，结果记入表A.1。6.5.2最大开槽深度：
a）将深度调整机构向下调整到最大极限位置，开一条长2000mm的凹槽；b）测量凹槽前、中、后三个间距不小于300mm位置的深度，取平均值，结果记入表A.2。6.5.3最小开槽曲率半径：
在沥青路面上切出三条深度不小于15mm，宽度不小于12mm的最小圆形凹槽，测量其半径，取平均值，结果记入表A.3。
6.5.4最大开槽速度：
在额定工况下开槽，开槽宽度12mm，开槽深度15mm，开槽时间应不小于10min，按式（1）计算开槽速度。
V=L/t+
式中：
开槽速度，单位为米每分（m/min）；一所开槽的延展长度，单位为米（m）；L
开槽时间，单位为分（min）。
试验结果记入表A.4。
JB/T11088—2011
7检验规则
7.1出厂检验
7.1.1已通过技术鉴定批量生产的开槽机，在出厂前应由制造厂的产品质量管理部门逐台进行出厂检验，出厂检验的项目全部合格时，判定该产品合格并签发产品合格证后方可出厂。7.1.2出厂检验项目为本标准的5.1.1～5.1.6、5.3。7.2型式检验
7.2.1进行型式检验的样机须是出厂检验的合格产品。7.2.2凡属下列情况之一时，应进行型式检验：a）新产品试制定型或老产品转厂生产时：b）产品停产三年后，恢复生产时；c）正常生产产量累计500台时；d）正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时。7.2.3检验项目如下：
a）全部出厂检验项目；
b）本标准5.1.7～5.1.8、5.2。8标志、随机文件和使用信息
8.1标志
产品应有标牌，标记下列内容：a）制造厂名称；
b）产品名称及型号；
c）产品主参数；
d）产品最大总质量；
e）产品的制造编号；
f）产品的出厂日期。
8.2随机文件
随机文件应包含：
a）产品合格证书；
b）产品使用说明书；
c）发动机维修、保养说明书；
d）随机备件、附件及随机工具清单。8.3使用信息
8.3.1开槽机运输应收起刀盘，取出发动机钥匙，所有操作手柄和开关必须处于关的位置，并符合国家公路、铁路、水路货物运输规则的要求。8.3.2开槽机应存放在干燥、通风的室内，存放时应将发动机及消声器上的油污及杂屑清理干净，燃油系统内的油放净。
样机型号：
出厂编号：
试验人员：
位置1
样机型号：
出厂编号：
试验人员：
位置1
样机型号：
出厂编号：
试验人员：
圆形凹槽1
样机型号：
出厂编号：
试验人员：
开槽时间
附录A
（资料性附录）
试验记录表
最小开槽宽度试验记录表
试验日期：
试验地点：bZxz.net
位置2
位置2
位置3
最大开槽深度试验记录表
试验日期：
试验地点：
位置3
最小开槽曲率半径试验记录表
试验日期：
试验地点：
圆形凹槽2
圆形凹槽3
最大开槽速度试验记录表
试验日期：
试验地点：
所开槽的延展长度
JB/T11088—2011
单位为毫米
平均值
单位为毫米
平均值
单位为毫米
平均值
开槽速度
中华人民共和
机械行业标准
道路施工与养护机械设备
沥青路面开槽机
JB/T11088—2011
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm·0.5印张·15千字2011年12月第1版第1次印刷
定价：12.00元
书号：15111·10265
网址：http：//www.cmpbook.com编辑部电话：（010）88379778
直销中心电话：
（010）88379693
封面无防伪标均为盗版
版权专有
侵权必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
