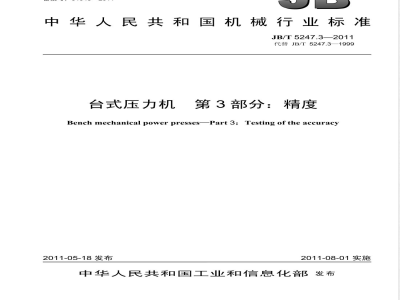

ICS25.120.10 J62 备案号：31945—2011 JB 中华人民共和国机械行业标准 JB/T5247.3—2011 代替JB/T5247.3—1999 台式压力机 第3部分：精度 Bench mechanical power presses Part 3: Testing of the accuracy 2011-05-18 发布 2011-08-01实施 中华人民共和国工业和信息化部 发布 前言 JB/T5247《台式压力机》分为三个部分： 第1部分：技术条件； 第2部分：型式及基本参数； 第3部分：精度。 本部分为JB/T5247的第3部分。 本部分按照GB/T1.1—2009给出的规则起草。 请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。 本部分代替JB/T5247.3—1999《台式压力机 精度》。与JB/T5247.3—1999相比主要技术变化如下： —增加了压力机施力机构总间隙的检验项目； —修改了精度检验项目的顺序； —修改了模柄孔对滑块下平面的垂直度公差及检验方法。 本部分由中国机械工业联合会提出。 本部分由全国锻压机械标准化技术委员会（SAC/TC220）归口。 本部分负责起草单位：浙江萧山金龟机械有限公司、济南铸造锻压机械研究所有限公司、深圳市华测检测技术股份有限公司。 本部分主要起草人：陈海利、来建中、马立强、郭冰、朱平。 本部分所代替标准的历次版本发布情况为：ZBJ62019—1989；JB/T5247.3—1999。 1 范围 本部分规定了台式压力机（包括精密台式压力机）精度检验的基本要求、公差及检验方法。 本部分适用于台式压力机（以下简称压力机）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 GB/T8170 数值修约规则 GB/T10923—2009 锻压机械精度检验通则 3 基本要求 3.1 压力机精度检验应符合GB/T10923的规定。 3.2 工作台面是压力机精度的检验基准面。若带有工作台板，则以工作台板上平面作为基准。精度检验前压力机应处于水平位置，其检验基准面的纵横向水平仪读数不得大于0.10 mm/1000 mm。 3.3 被检验平面的不计精度边缘尺寸按式（1）计算： [ = 0.05L 式中：L为被检验平面左右或前后尺寸较大者（mm）；[为不计精度边缘尺寸（mm）。孔的不计精度边缘尺寸取0.5L。 3.4 各检验项目公差值按实际检验长度计算，结果按GB/T8170修约到微米（μm）。 3.5 精密台式压力机精度应符合精密级要求，其他应符合普通级要求。 4 精度检验 精度检验应符合表1规定。 表1 精度检验 序号：GI、G2、G3 检验项目：工作台面的平面度；滑块下平面的平面度；滑块下平面对工作台面的平行度 公差（mm）： 工作台面平面度：0.003/100 + 0.010； 滑块下平面平面度：0.003/100 + 0.010； 普通级：0.025/100；精密级：0.008/100； 滑块下平面对工作台面平行度：普通级0.008/100，精密级0.006/100 检验工具：平板、带指示器测量架、固定支承和可调支承；平尺等 检验方法：按照GB/T10923—2009中5.3.2.1规定。 将被测零件支承在平板上，调整三点（a、b、c）使其与平板等高，千分表沿被测素线作直线移动，误差以最大与最小读数差值计。 对于刮研平面允许采用平板检验，接触点应均匀，每25mm×25mm平均不少于8点，最低不少于4点。 当压力机带工作台板时，应检查工作台板上平面平面度。 按照GB/T10923—2009中5.3.2.1.1规定。 将滑块下平面朝上支承在平板上，调整三点（a、b、c）使其与平板等高，沿四边作直线移动。
