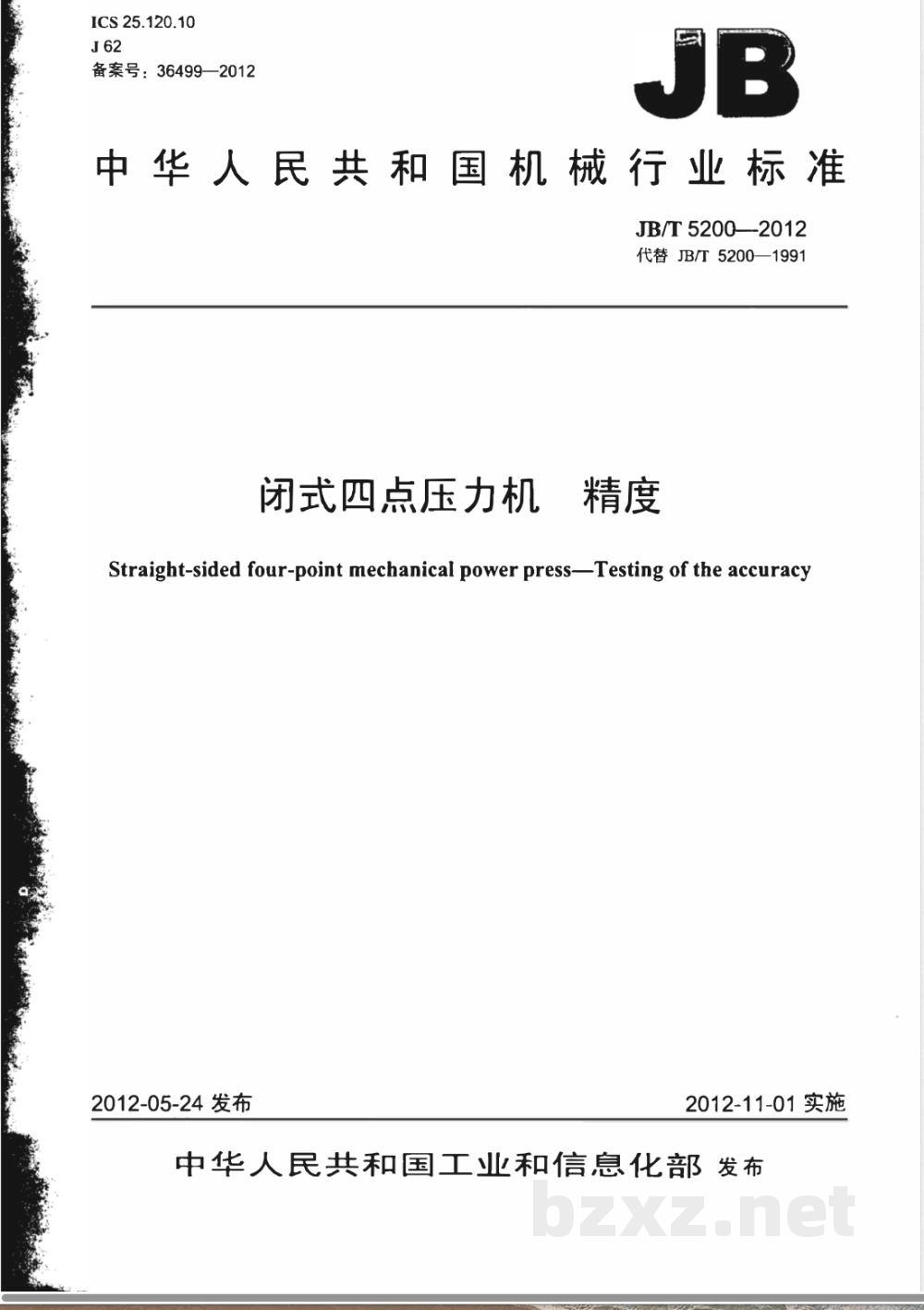

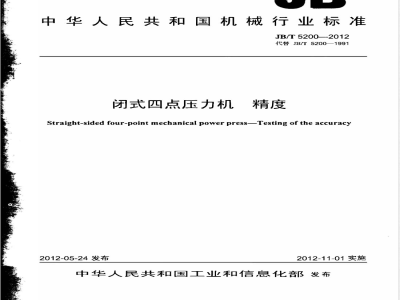

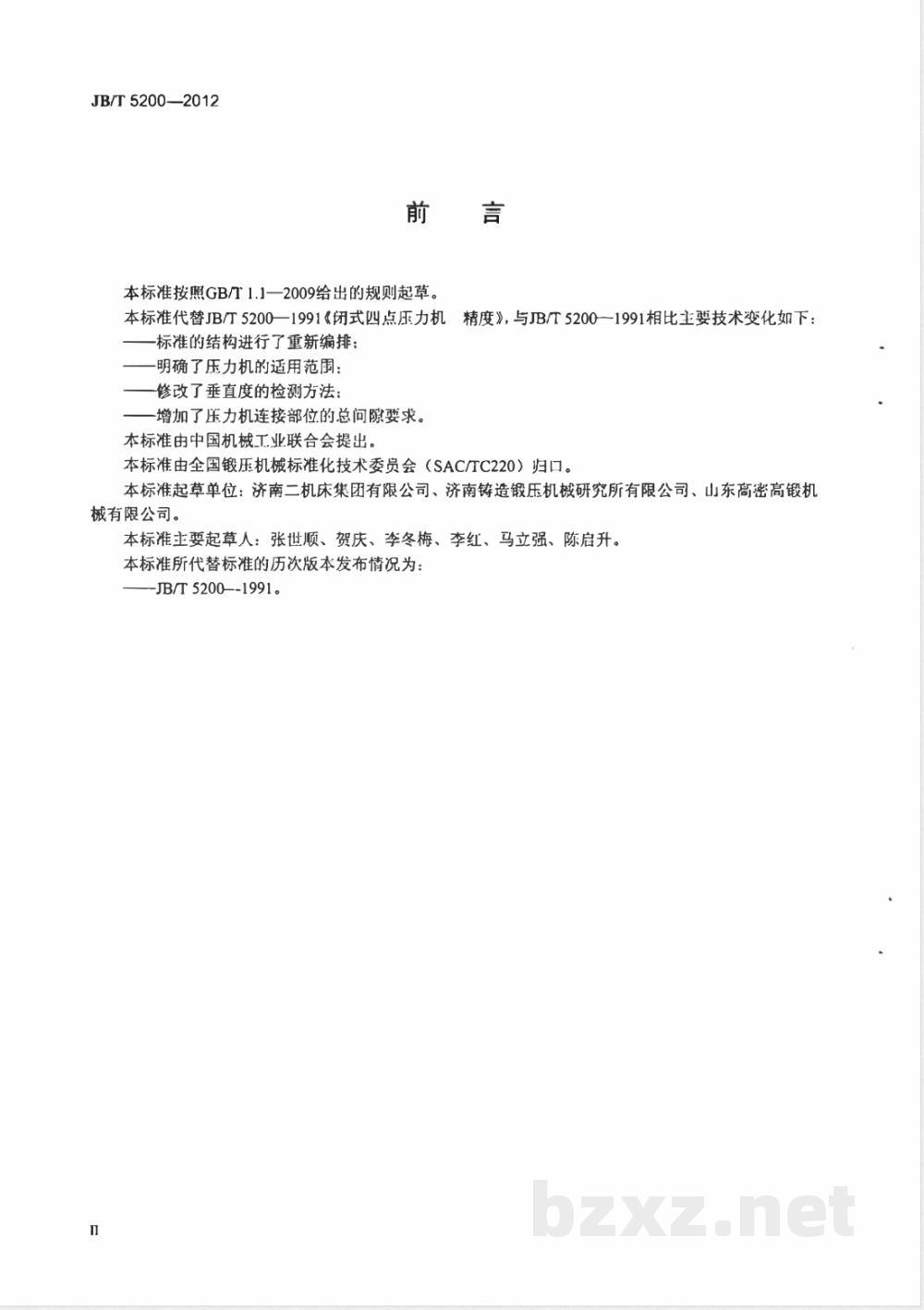

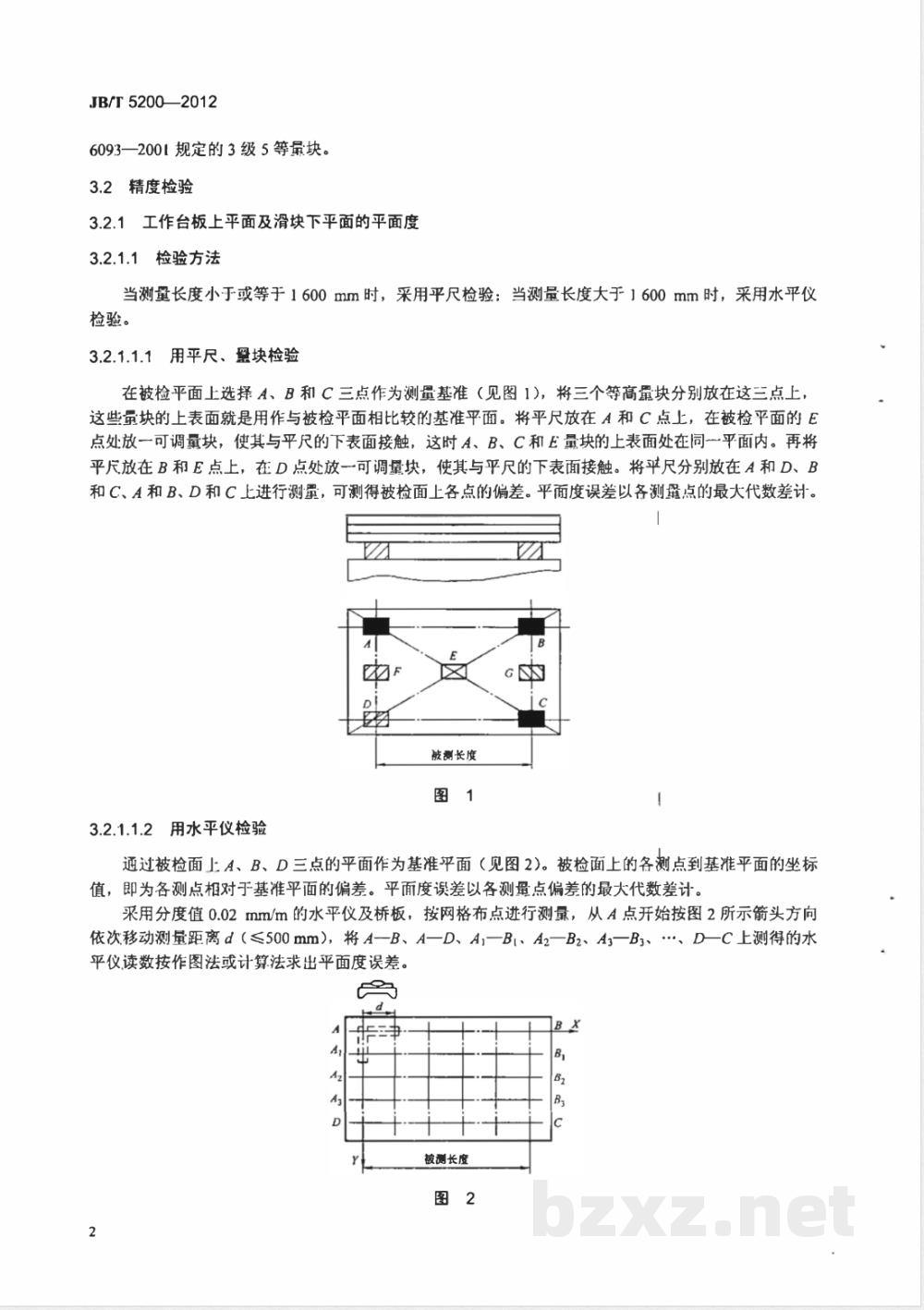

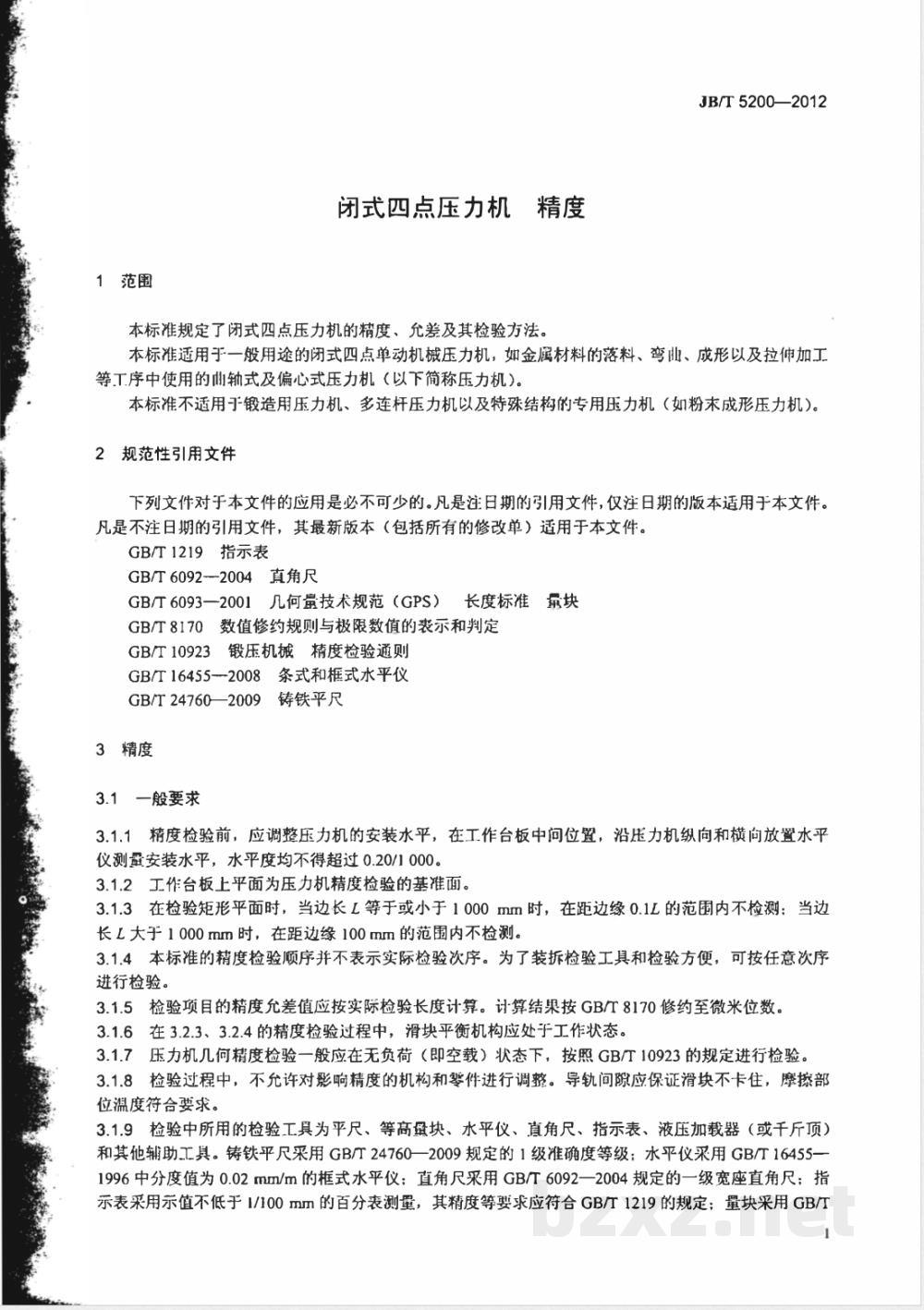

ICS 25.120.10 J62 备案号：36499—2012 JB 中华人民共和国机械行业标准 JB/T5200—2012 闭式四点压力机精度 Straight-sided four-point mechanical power press—Testing of the accuracy 2012-05-24发布 2012-11-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T1.1—2009给出的规则起草。 本标准代替JB/T5200—1991《闭式四点压力机精度》。与1991版相比主要变化如下：重新编排标准结构；明确适用范围；修改垂直度检测方法；增加连接部位总间隙要求。 本标准由中国机械工业联合会提出，由全国锻压机械标准化技术委员会（SAC/TC220）归口。 本标准起草单位：济南二机床集团有限公司、济南铸造锻压机械研究所有限公司、山东高密高锻机械有限公司。 本标准主要起草人：张世顺、贺庆、李冬梅、李红、马立强、陈启升。 本标准所代替标准的历次版本为：JB/T5200—1991。 1 范围 本标准规定了闭式四点压力机的精度、允差及检验方法。 本标准适用于一般用途闭式四点单动机械压力机，用于金属材料的落料、弯曲、成形及拉伸加工等工序（以下简称压力机）。 本标准不适用于锻造用压力机、多连杆压力机及特殊结构专用压力机（如粉末成形压力机）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡注日期的引用文件，仅所注版本适用；凡不注日期的引用文件，其最新版本（含修改单）适用。 GB/T1219 指示表 GB/T6092—2004 直角尺 GB/T6093—2001 几何量技术规范（GPS）长度标准块 GB/T8170 数值修约规则与极限数值表示和判定 GB/T10923 锻压机械精度检验通则 GB/T16455—2008 条式和框式水平仪 GB/T24760—2009 铸铁平尺 3 精度 3.1 一般要求 3.1.1 精度检验前，应调整压力机安装水平，在工作台板中间位置沿纵向和横向放置水平仪测量，水平度均不得超过0.20/1000。 3.1.2 工作台板上平面为精度检验基准面。 3.1.3 检验矩形平面时：当边长L≤1000mm时，距边缘0.1L范围内不检测；当L>1000mm时，距边缘100mm范围内不检测。 3.1.4 精度检验顺序可根据装拆方便任意进行。 3.1.5 检验项目允差值按实际测量长度计算，并按GB/T8170修约至微米级。 3.1.6 在3.2.3、3.2.4精度检验过程中，滑块平衡机构应处于工作状态。 3.1.7 压力机几何精度检验一般在空载状态下按GB/T10923进行。 3.1.8 检验过程中不得调整影响精度的机构和零件，导轨间隙应保证滑块不卡滞，摩擦部位温度应符合要求。 3.1.9 检验工具包括平尺、等高量块、水平仪、直角尺、指示表、液压加载器（或千斤顶）及辅助工具等。 铸铁平尺采用GB/T24760—2009 1级精度；水平仪采用分度值0.02mm/m框式水平仪；直角尺采用GB/T6092—2004一级宽座直角尺；指示表精度不低于0.01mm；量块采用GB/T6093—2001 3级5等。 3.2 精度检验 3.2.1 工作台板上平面及滑块下平面平面度 3.2.1.1 检验方法：当测量长度≤1600mm时采用平尺检验；当测量长度>1600mm时采用水平仪检验。 （后续详细检测方法及图示内容在OCR文本中未完整提供）
