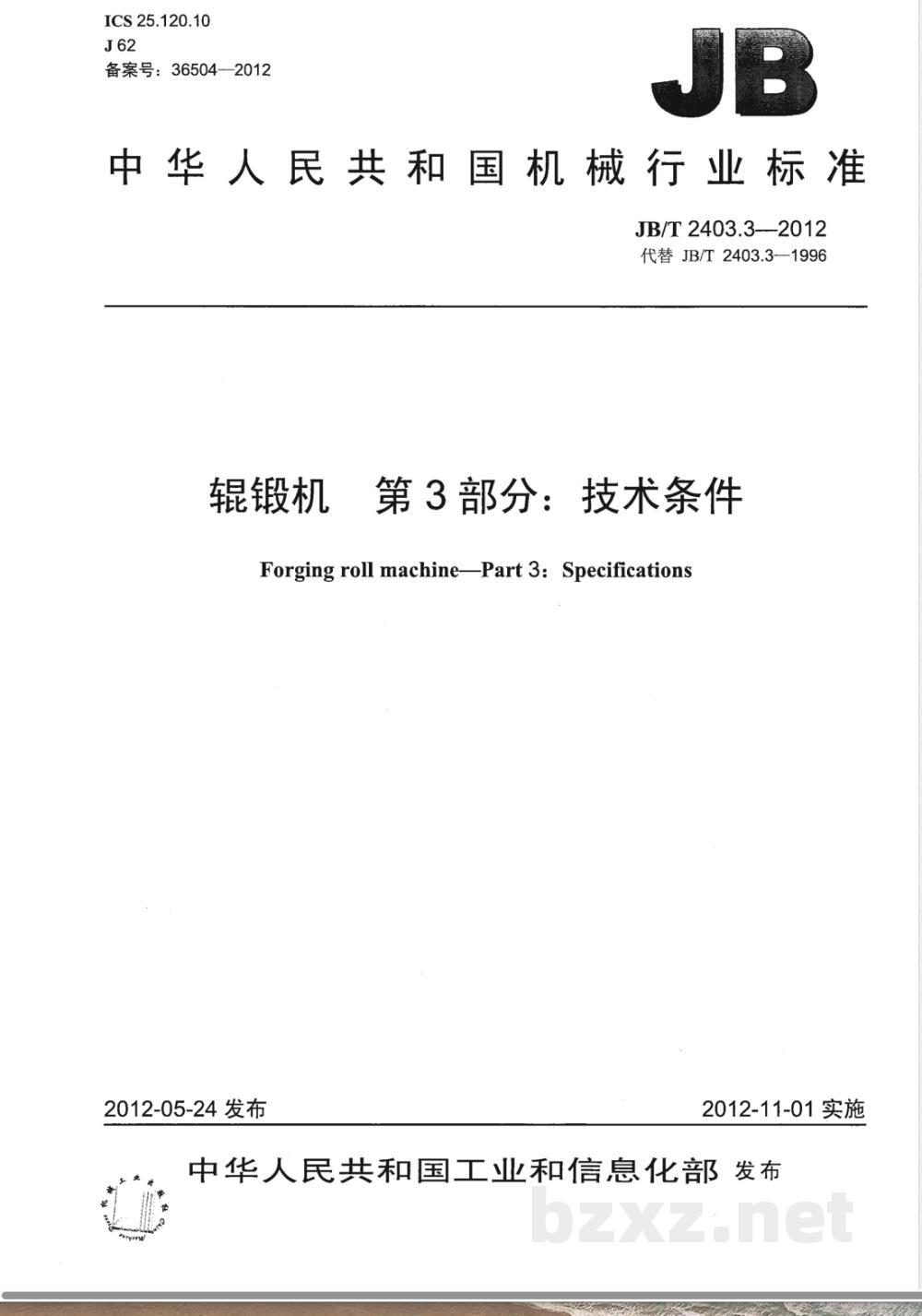

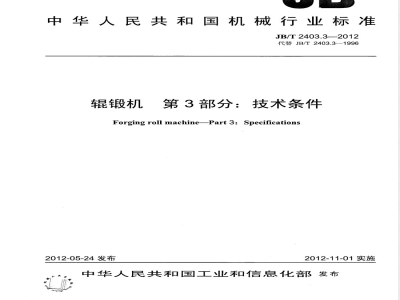

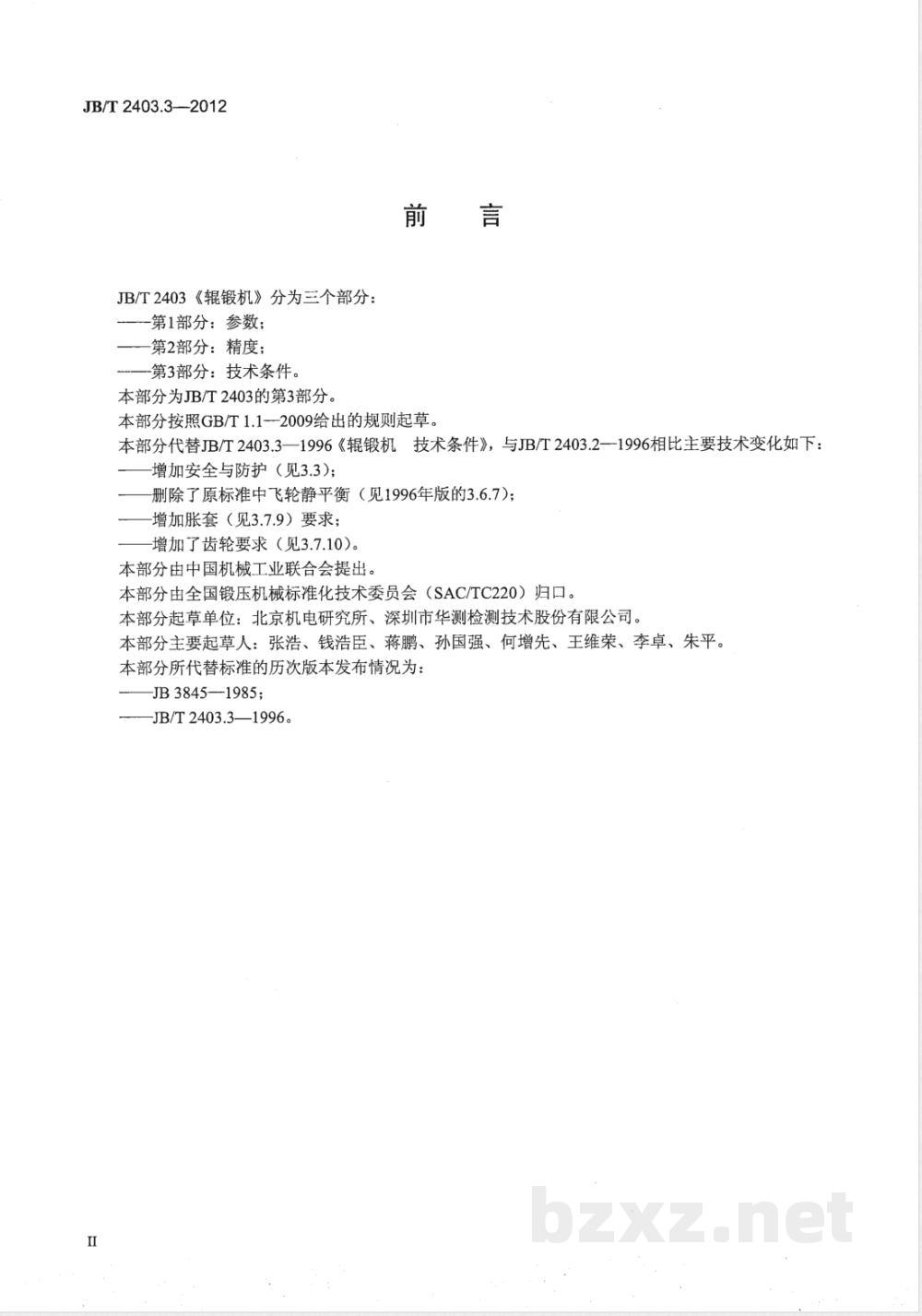

ICS 25.120.10 J62 备案号：36504—2012 JB 中华人民共和国机械行业标准 JB/T2403.3—2012 辊锻机 第3部分：技术条件 Forging roll machine — Part 3: Specifications 2012-05-24发布 2012-11-01实施 中华人民共和国工业和信息化部发布 前言 JB/T2403《辊锻机》分为三个部分： 第1部分：参数； 第2部分：精度； 第3部分：技术条件。 本部分为JB/T2403的第3部分，按照GB/T1.1—2009给出的规则起草。 本部分代替JB/T2403.3—1996《辊锻机技术条件》。与1996版相比主要技术变化如下： 增加安全与防护要求；删除飞轮静平衡相关内容；增加胀套要求；增加齿轮要求。 本部分由中国机械工业联合会提出，由全国锻压机械标准化技术委员会（SAC/TC220）归口。 本部分起草单位：北京机电研究所、深圳市华测检测技术股份有限公司。 本部分主要起草人：张浩、钱浩臣、蒋鹏、孙国强、何增先、王维荣、李卓、朱平。 本部分所代替标准的历次版本发布情况为：JB3845—1985、JB/T2403.3—1996。 1 范围 本部分规定了辊锻机的技术要求、试验方法、检验规则、包装标志与运输以及随机技术文件。 本部分适用于热态辊锻的辊锻机。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡注日期的引用文件，仅所注日期版本适用；凡不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB150—1998 钢制压力容器 GB/T191 包装储运图示标志 GB/T1184—1996 形状和位置公差未注公差值 GB/T3766 液压系统通用技术条件 GB5226.1 机械电气安全 机械电气设备第1部分：通用技术条件 GB/T7932 气动系统通用技术条件 GB/T7935 液压元件通用技术条件 GB/T13306 标牌 GB17120 锻压机械安全技术条件 GB/T23281 锻压机械噪声声压级测量方法 JB/T1829—1997 锻压机械通用技术条件 JB/T2403.1 辊锻机第1部分：参数 JB/T2403.2 辊锻机第2部分：精度 JB/T3240 锻压机械操作指示形象化符号 JB/T8356.1 机床包装技术条件 3 一般要求 3.1 图样及技术文件 辊锻机的图样及技术文件应符合国家标准及本部分要求，并按规定程序批准后方可投入生产。 3.2 参数 辊锻机参数应按JB/T2403.1规定优先选用。为满足用户需求而采用不同于JB/T2403.1的参数时，应与用户签订技术协议，对参数进行明确规定。 3.3 安全与防护 辊锻机的设计与制造应符合GB17120的规定。 3.4 锻辊的设计与制造 3.4.1 锻辊支承轴颈同轴度、工作轴颈圆柱度或轴线直线度、径向圆跳动及端面圆跳动均不低于GB/T1184—1996规定的7级精度。 3.4.2 轴颈表面粗糙度为Ra0.63μm～Ra1.25μm，工作轴颈硬度不低于230HBW。 3.5 配套件及配套性 3.5.1 辊锻机出厂时应配备保证基本性能和正常安装调整所需的附件、工具及备用易损件（后文缺失）。 （其余内容如铸件、锻件与焊接件质量、加工装配质量、液压润滑气动电气装置、试验方法、检验规则及附录等在OCR文本中未完整提供）
