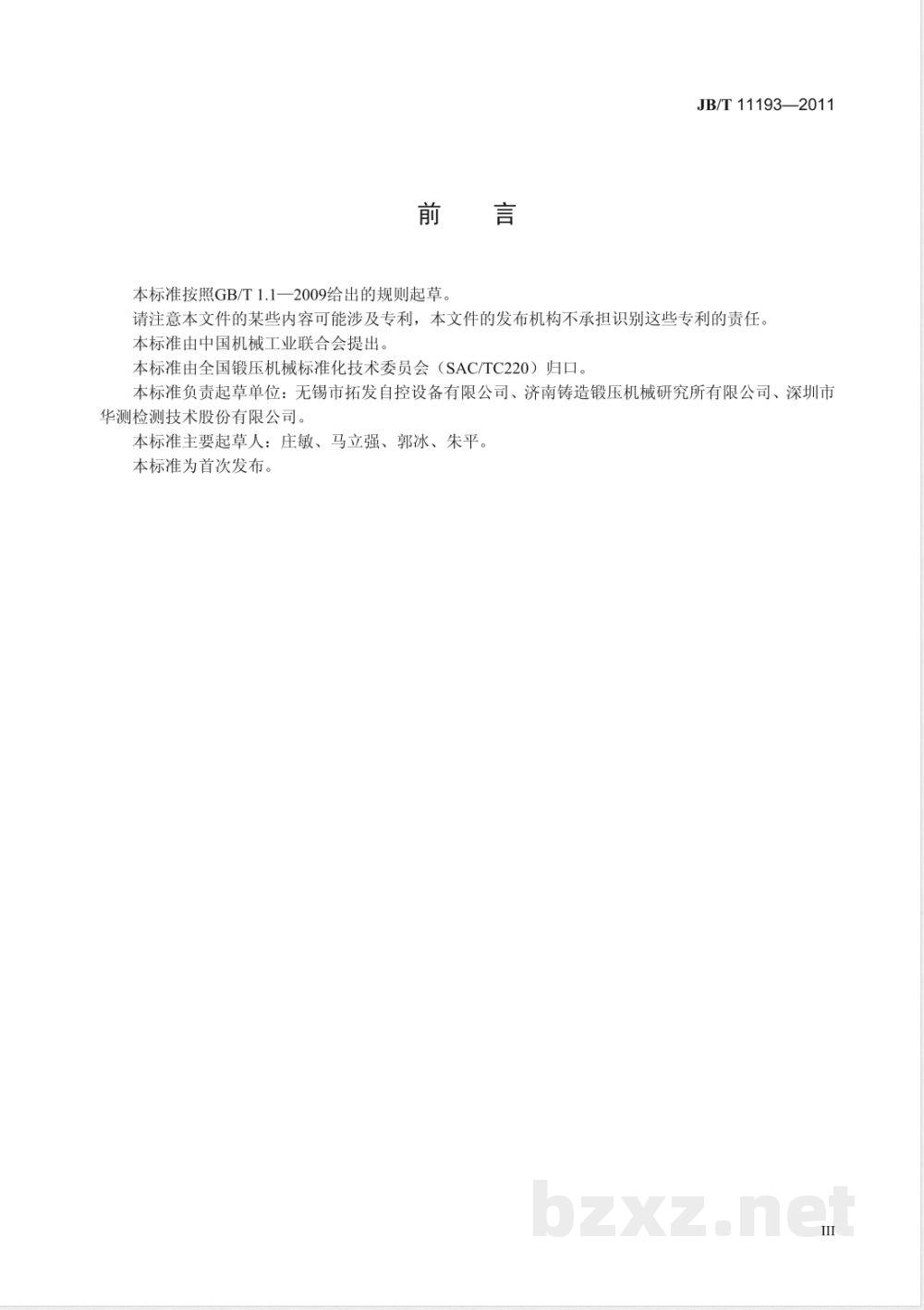

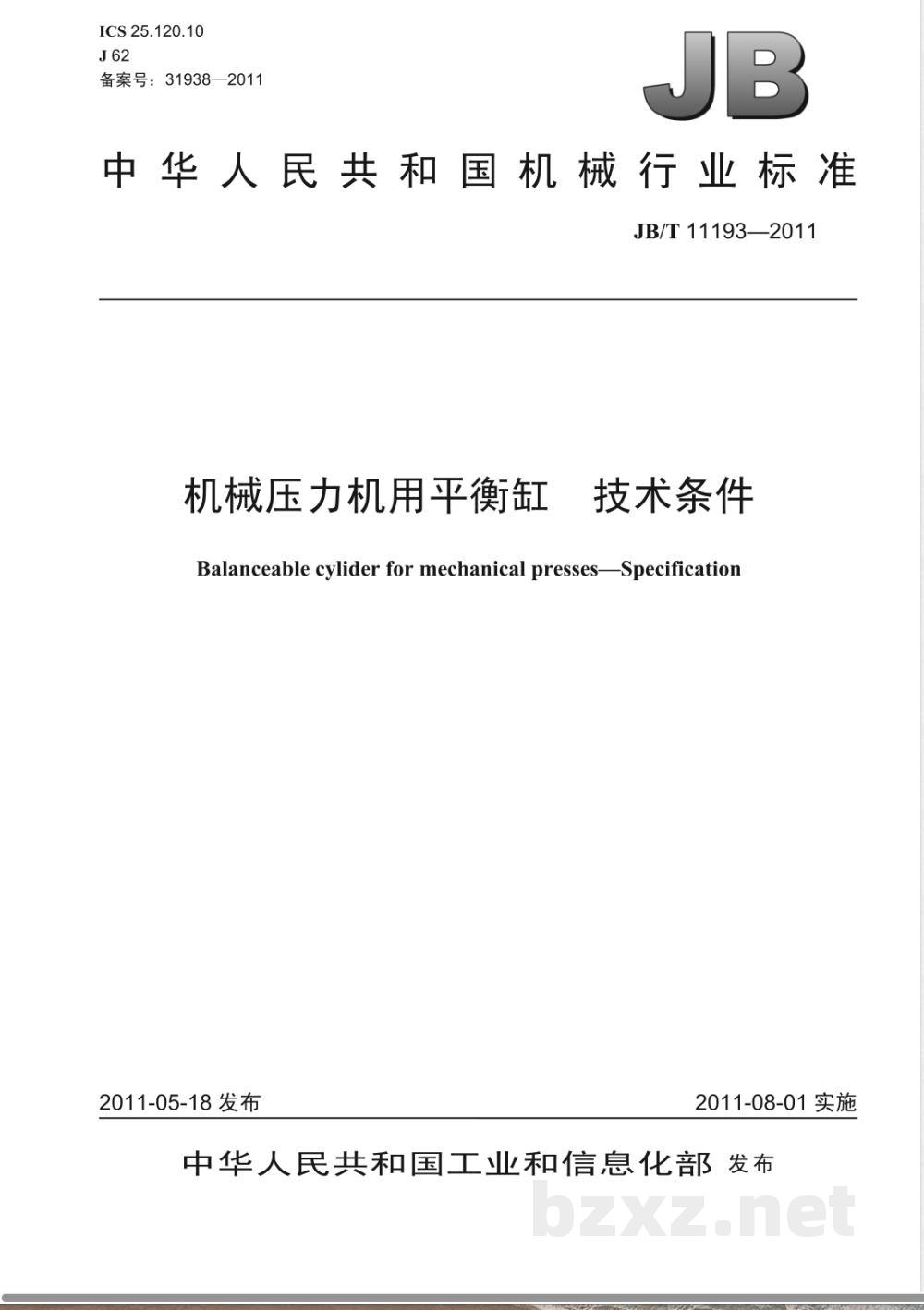

ICS 25.120.10 J62 备案号：31938—2011 JB 中华人民共和国机械行业标准 JB/T11193—2011 机械压力机用平衡缸 技术条件 Balanceable cylinder for mechanical presses — Specification 2011-05-18发布 2011-08-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T1.1—2009给出的规则起草。 请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。 本标准由中国机械工业联合会提出，由全国锻压机械标准化技术委员会（SAC/TC220）归口。 本标准负责起草单位：无锡市拓发自控设备有限公司、济南铸造锻压机械研究所有限公司、深圳市华测检测技术股份有限公司。 本标准主要起草人：庄敏、马立强、郭冰、朱平。 本标准为首次发布。 1 范围 本标准规定了机械压力机用平衡缸的术语和定义、技术要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于以压缩空气为工作介质的机械压力机用平衡缸（以下简称平衡缸）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T1184—1996 形状和位置公差未注公差值 GB/T1804—2000 一般公差未注公差的线性和角度尺寸的公差 GB/T3452.1 液压气动用O型橡胶密封圈 第1部分：尺寸系列及公差 GB/T9969 工业产品使用说明书总则 GB/T13306 标牌 GB/T23281 锻压机械噪声声压级测量方法 HG/T2579 普通液压系统用O形橡胶密封圈材料 JB/T8356.1 机床包装技术条件 JB/T8609 锻压机械焊接件技术条件 3 术语和定义 3.1 机械压力机用平衡缸 用压缩空气来平衡机械压力机滑块及上模重量的气动功能部件。 3.2 起动压力 使平衡缸活塞开始起动并能继续全行程运动的压力。 3.3 最低工作压力 能保证平衡缸正常工作所需要的最低压力。 3.4 运动性能 平衡缸在最低速运行时不产生爬行的性能。 3.5 密封性能 平衡缸防止内、外泄漏气的性能，用内外泄漏产生的压降来衡量。 3.6 稳态条件 允许记录试验参数测量数值变化范围的稳定工作状态。 4 技术要求 4.1 一般要求 4.1.1 平衡缸应符合本标准规定，并按规定程序批准的图样及技术文件制造。 4.1.2 平衡缸材料应符合设计规定：当活塞杆选用防锈材料时，在相对运动表面应进行硬化和防锈处理，其抗拉强度、伸长率和抗冲击性能不得低于45钢。密封圈应能在80℃条件下长期工作，并符合GB/T3452.1和HG/T2579规定。 4.1.3 平衡缸公称压力分为0.63 MPa和1 MPa。 4.1.4 平衡缸最低工作压力如下： 缸径＜100 mm：0.2 MPa； 缸径≥100 mm：0.15 MPa。 4.1.5 平衡缸工作介质为压缩空气。 4.1.6 平衡缸应能在环境温度及介质温度-10℃～50℃条件下正常工作。 4.1.7 平衡缸活塞杆与底盖摩擦（后文缺失）。 （其余技术要求、试验方法、检验规则、包装运输及贮存等内容在原OCR文本中未完整提供或缺失）
