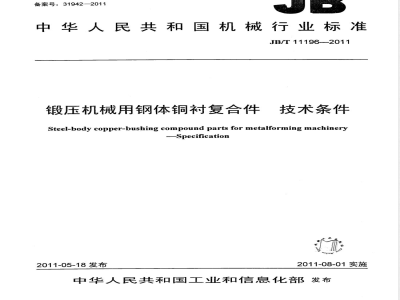

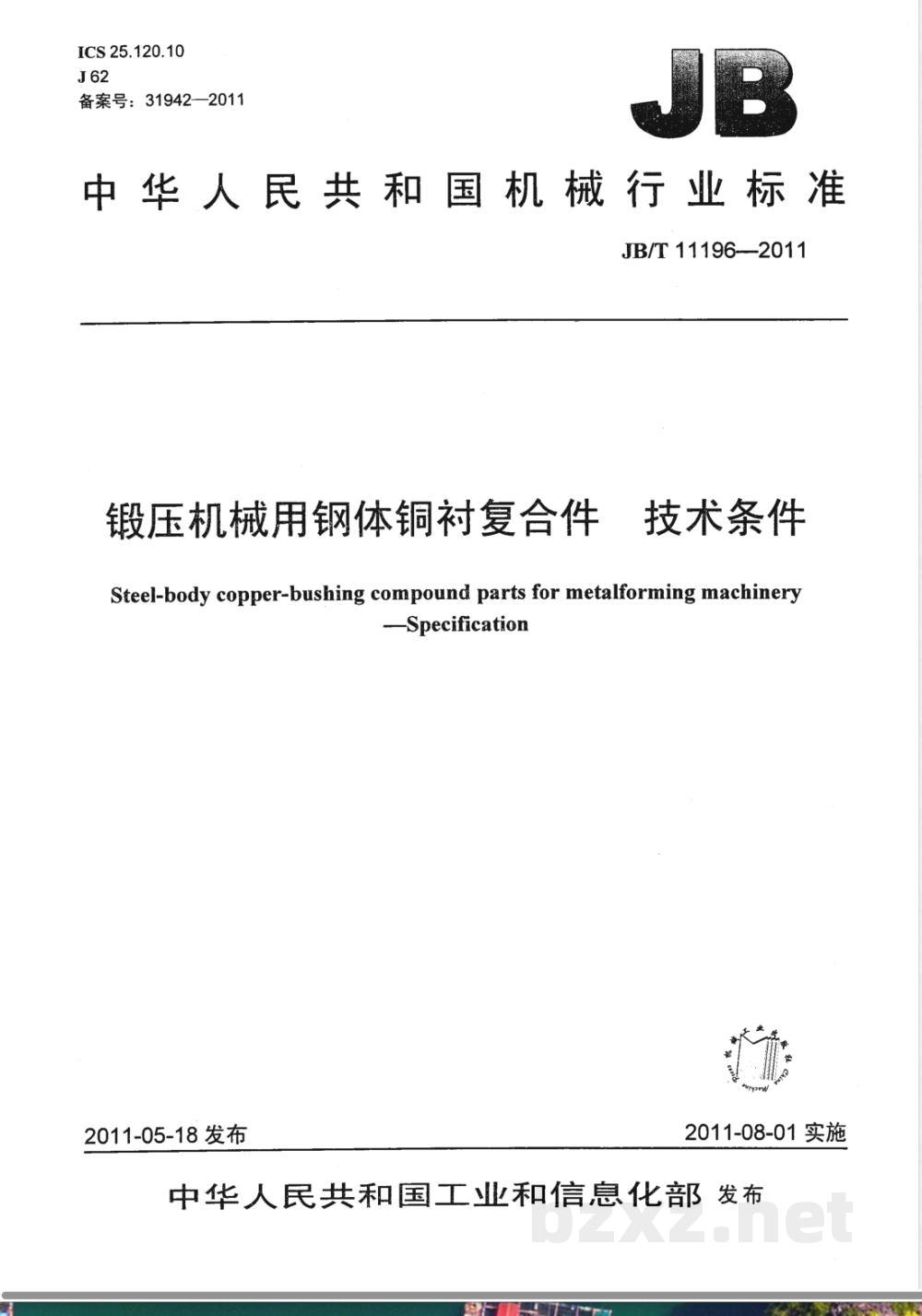

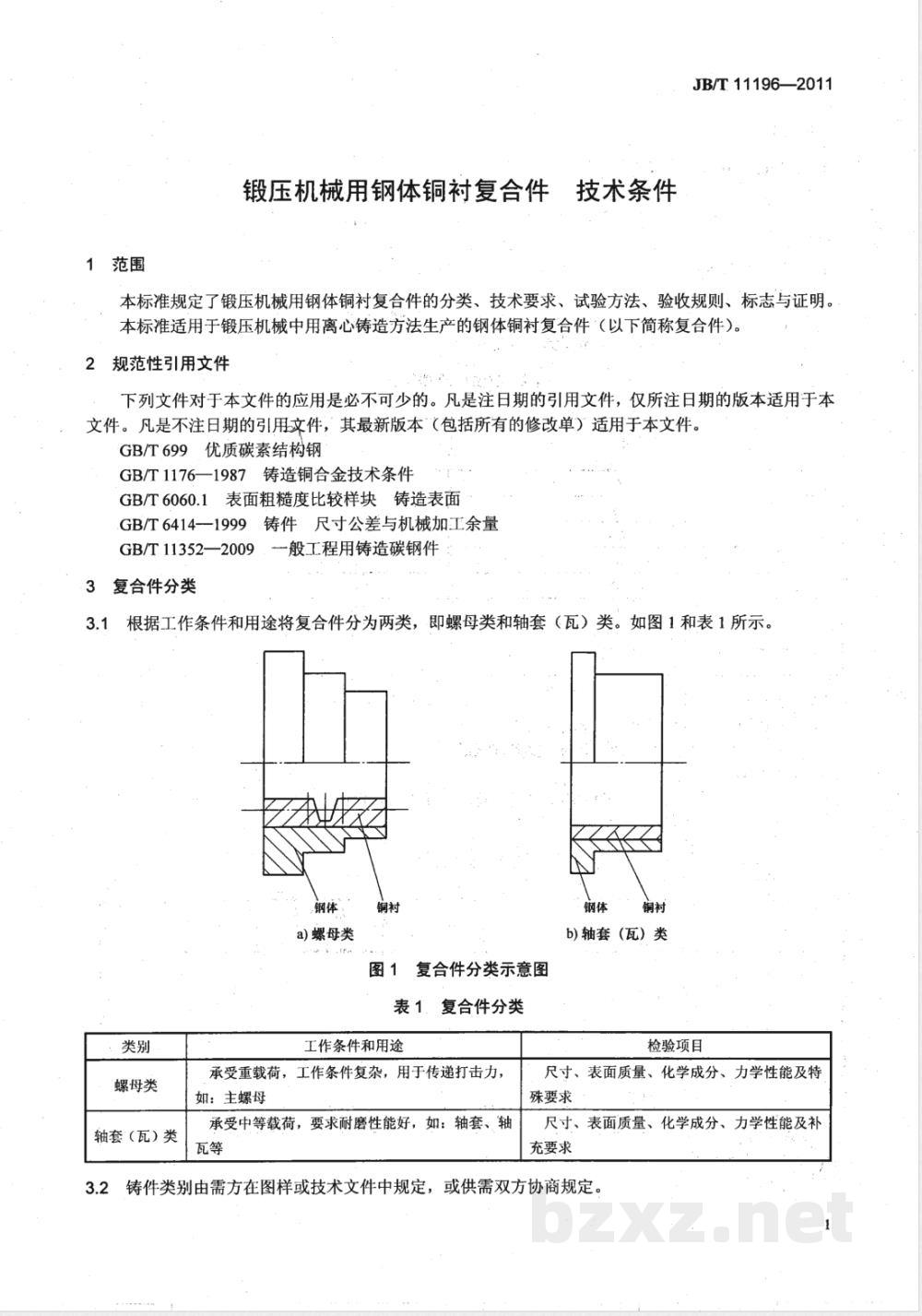

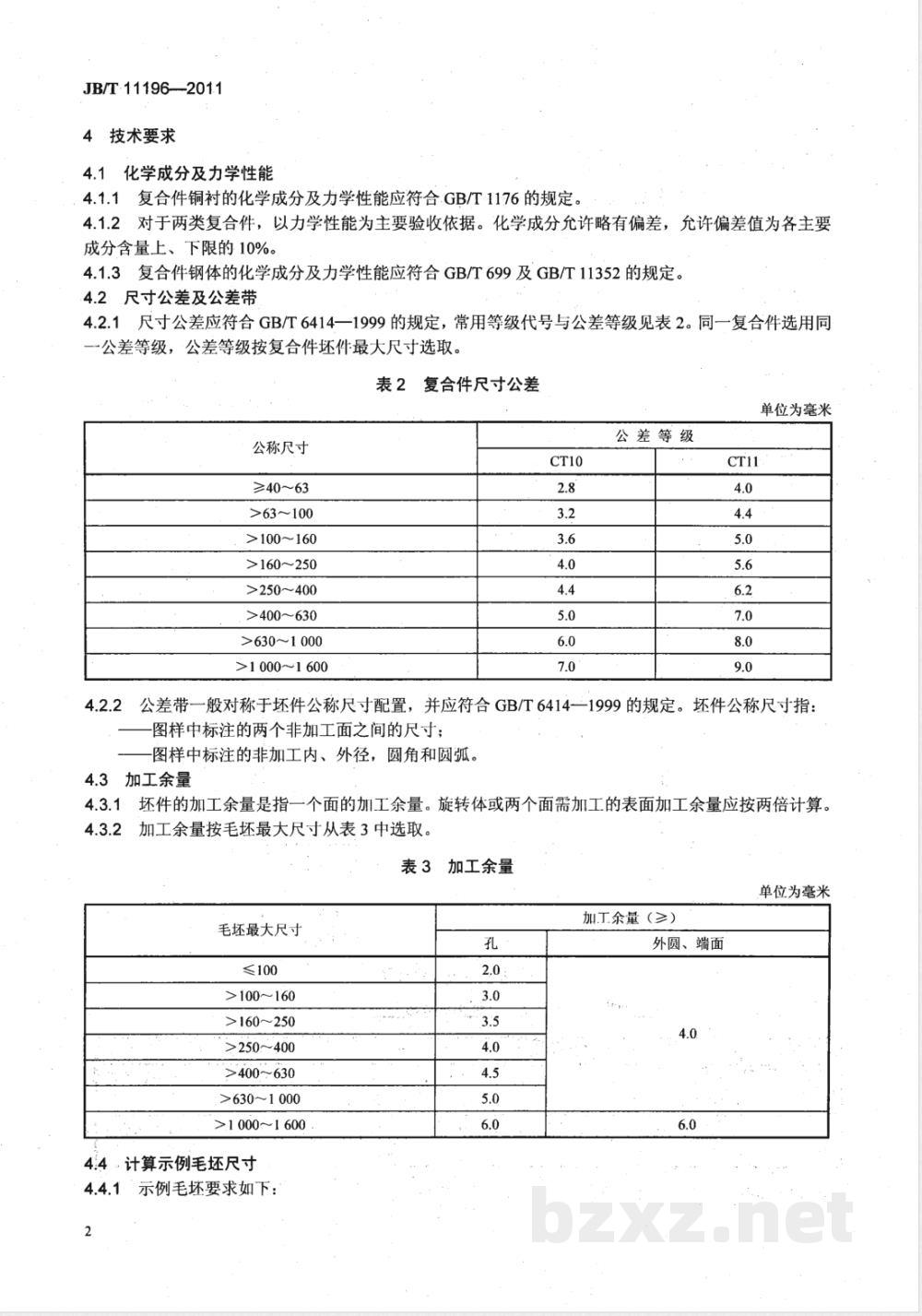

ICS25.120.10 J62 备案号：31942—2011 中华人民共和国机械行业标准 JB/T11196—2011 锻压机械用钢体铜衬复合件 技术条件 Steel-body copper-bushing compound parts for metalforming machinery - Specification 2011-05-18发布 2011-08-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出，由全国锻压机械标准化技术委员会（SAC/TC220）归口。 本标准起草单位：青岛正大铸造有限公司、中国海洋大学材料科学与工程研究院、深圳市华测检测有限公司。 本标准为首次发布。 1 范围 本标准规定了锻压机械用钢体铜衬复合件的分类、技术要求、试验方法、验收规则以及标志与证明等内容。 本标准适用于锻压机械中采用离心铸造方法生产的钢体铜衬复合件（以下简称复合件）。 2 规范性引用文件 本标准引用以下国家标准： GB/T 699 优质碳素结构钢 GB/T 1176 铸造铜合金技术条件 GB/T 6060.1 铸造表面粗糙度比较样块 GB/T 6414 铸件尺寸公差与机械加工余量 GB/T 11352 一般工程用铸造碳钢件等。 3 复合件分类 复合件按工作条件和用途分为两类：螺母类和轴套（瓦）类。 螺母类：承受重载荷、工作条件复杂，用于传递打击力，如主螺母。 轴套（瓦）类：承受中等载荷，要求耐磨性能好，如轴套、轴瓦等。 复合件类别由供需双方在图样或技术文件中规定。 4 技术要求 4.1 化学成分及力学性能 铜衬化学成分及力学性能应符合GB/T 1176规定。 钢体化学成分及力学性能应符合GB/T 699及GB/T 11352规定。 铜衬化学成分允许在主要成分范围上下限10%内偏差。 4.2 尺寸公差及公差带 尺寸公差应符合GB/T 6414—1999规定，按CT等级选取。 同一复合件应采用同一公差等级，按毛坯最大尺寸确定等级。 公差带一般对称于毛坯公称尺寸配置。 4.3 加工余量 加工余量应根据铸造工艺及加工要求合理确定，并符合相关标准规定。 5 试验方法 按规定对化学成分、力学性能、尺寸精度及表面质量进行检验。 6 验收规则 6.1 复合件检验权利和检验地点 6.2 试样要求 6.3 试验次数及结果评定与复验 6.4 几何形状、尺寸和表面质量验收 7 标志与证明 产品应具有清晰标志及质量证明文件。 附图说明 图1 复合件分类示意图（螺母类与轴套类） 图2 圆环类复合件示意 图3 结合面压力试验试件示意 表格说明 表1 复合件分类 表2 尺寸公差等级 表3 加工余量 表4 毛坯尺寸示例 表5 加工表面浇冒口残留量
