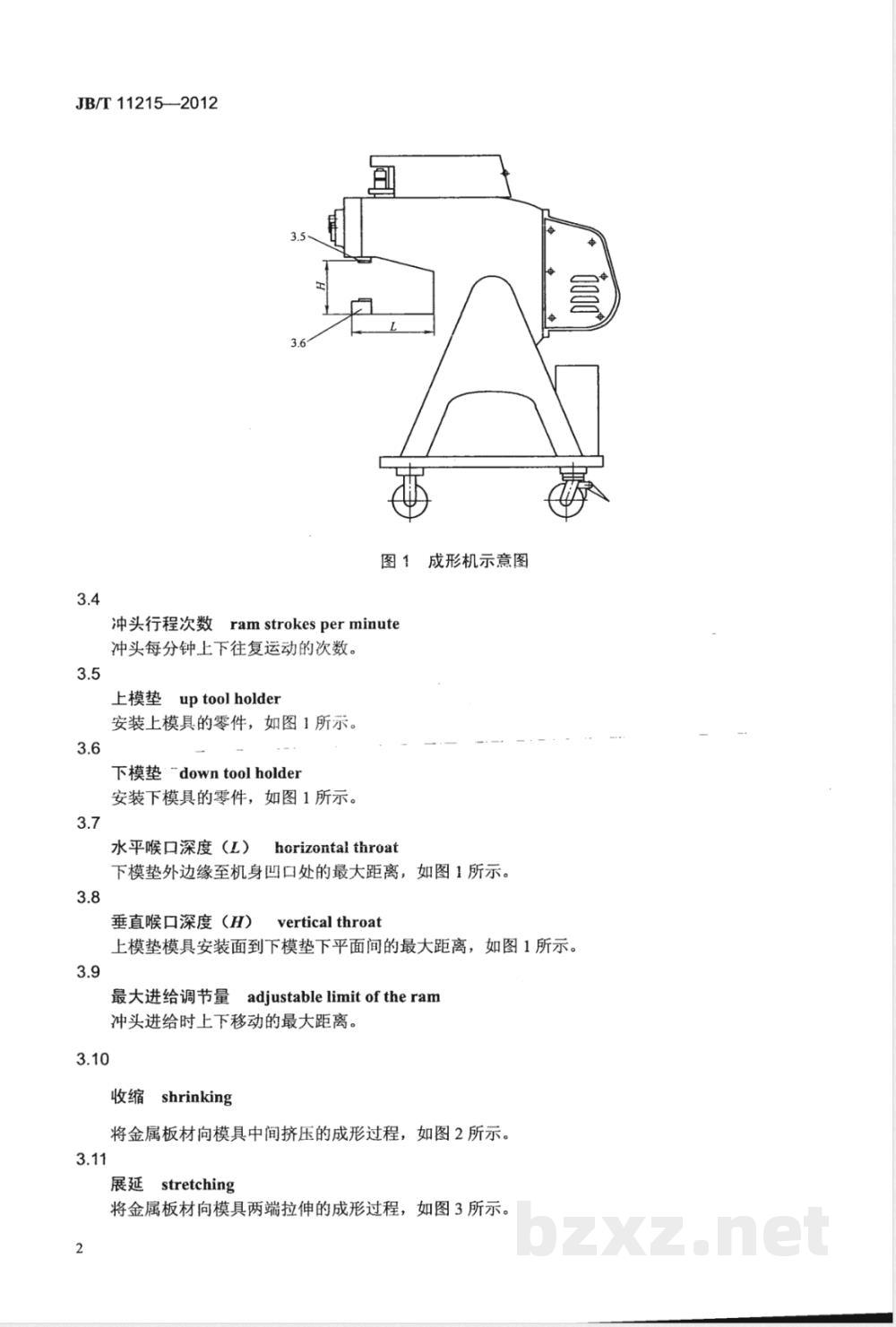

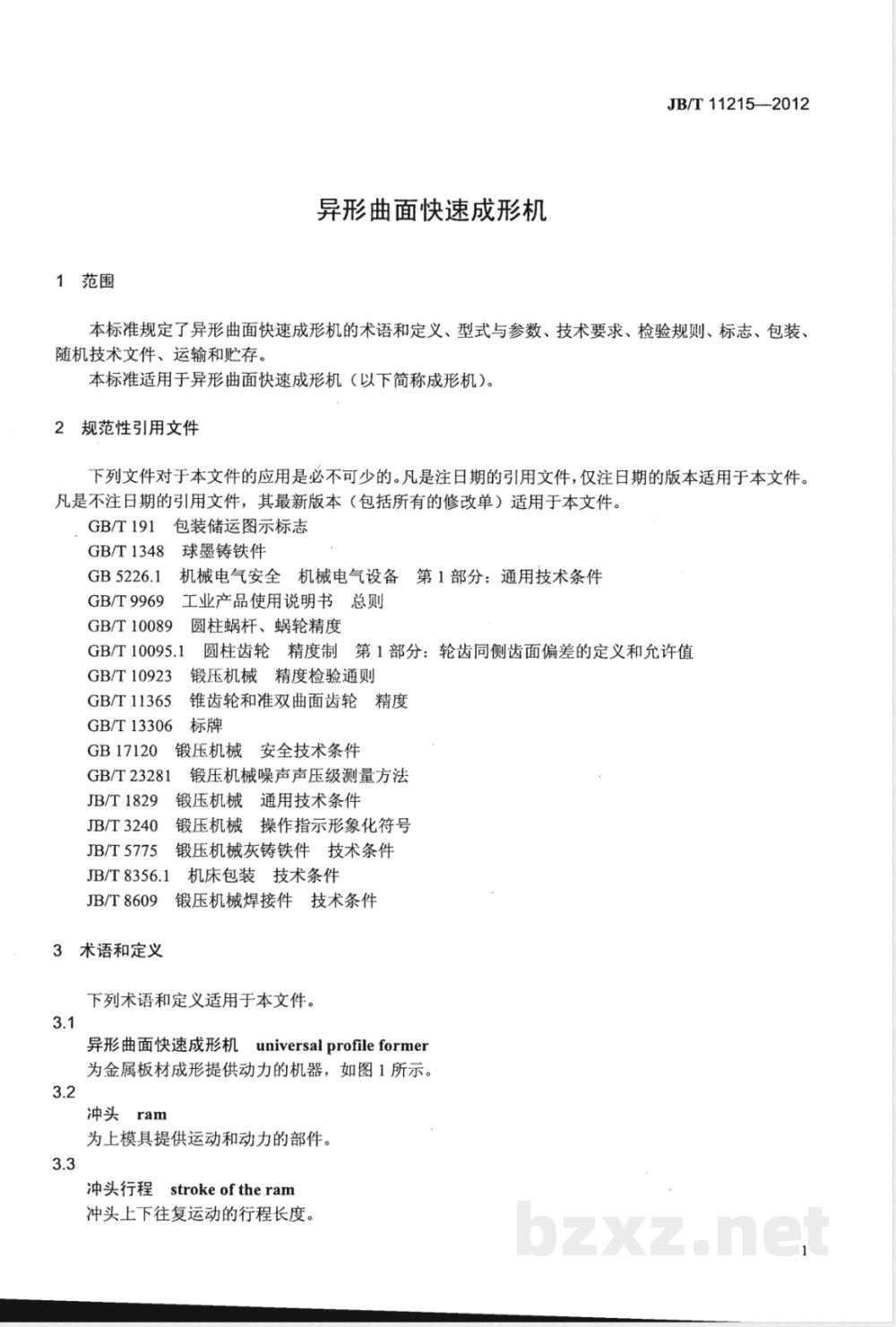

ICS25.120.10 J62 备案号：36508—2012 中华人民共和国机械行业标准 JB/T11215—2012 异形曲面快速成形机 Universal profile former 2012-05-24发布 2012-11-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出，由全国锻压机械标准化技术委员会（SAC/TC220）归口。 本标准起草单位：无锡金球机械有限公司、深圳市华测检测技术股份有限公司。 本标准为首次发布。 1 范围 本标准规定了异形曲面快速成形机的术语和定义、型式与参数、技术要求、检验规则、标志、包装、随机技术文件、运输和贮存等内容。 本标准适用于异形曲面快速成形机（以下简称成形机）。 2 规范性引用文件 本标准引用多项国家标准与行业标准，包括： GB/T 191 包装储运图示标志 GB/T 1348 球墨铸铁件 GB 5226.1 机械电气安全通用技术条件 GB/T 9969 工业产品使用说明书总则 GB/T 10089 圆柱蜗杆、蜗轮精度 GB/T 10095.1 圆柱齿轮精度 GB/T 10923 锻压机械精度检验通则 GB/T 11365 锥齿轮和准双曲面齿轮精度 GB 17120 锻压机械安全技术条件 以及JB/T系列锻压机械相关标准。 3 术语和定义 异形曲面快速成形机：用于金属板材异形曲面成形加工的设备，如图1所示。 冲头（ram）：为上模具提供运动与动力的部件。 冲头行程：冲头上下往复运动的距离。 冲头行程次数：冲头每分钟往复运动的次数。 上模垫：用于安装上模具的部件。 下模垫：用于安装下模具的部件。 水平喉口深度（L）：下模垫外边缘至机身凹口处的最大距离。 垂直喉口深度（H）：上模垫与下模垫之间的最大垂直距离。 最大进给调节量：冲头进给方向的最大可调行程。 收缩：将金属板材向模具中心挤压的成形过程。 展延：将金属板材向模具两端拉伸的成形过程。 整平：对不平整板材进行中心收缩整形的过程。 球曲：将金属板材成形为球面形状的过程。 4 型式与参数 4.1 型式：设备结构形式按成形方式及机构布置分类。 4.2 参数：包括冲头行程、行程次数、喉口尺寸及进给调节范围等。 4.3 型号：按设备结构与参数进行编制。 5 技术要求 5.1 基本要求：设备应满足稳定运行及成形精度要求。 5.2 配套件与配套性：应保证系统匹配与功能协调。 5.3 安全与防护：应符合机械安全标准要求。 5.4 润滑系统应保证设备正常运行。 5.5 标牌应符合标识规范要求。 5.6 铸、锻、焊接件应符合相应材料与工艺标准。 5.7 加工件应满足尺寸及精度要求。 5.8 装配质量应保证运行稳定性。 5.9 噪声应符合锻压机械噪声标准。 5.10 温升应控制在允许范围内。 5.11 电气系统应符合安全与性能要求。 5.12 外观应整洁、无明显缺陷。 5.13 精度应符合相关锻压机械精度标准。 6 检验规则及试验方法 6.1 检验规则：包括型式检验与出厂检验。 6.2 检验或试验方法：按规定进行性能、精度及安全测试。 7 标志、包装、随机技术文件、运输和贮存 7.1 标志：产品应具备清晰标识信息。 7.2 包装：应符合防护及运输要求。 7.3 随机技术文件：应提供使用说明及相关资料。 7.4 运输：应保证设备安全运输。 7.5 贮存：应满足防潮、防锈及环境要求。
