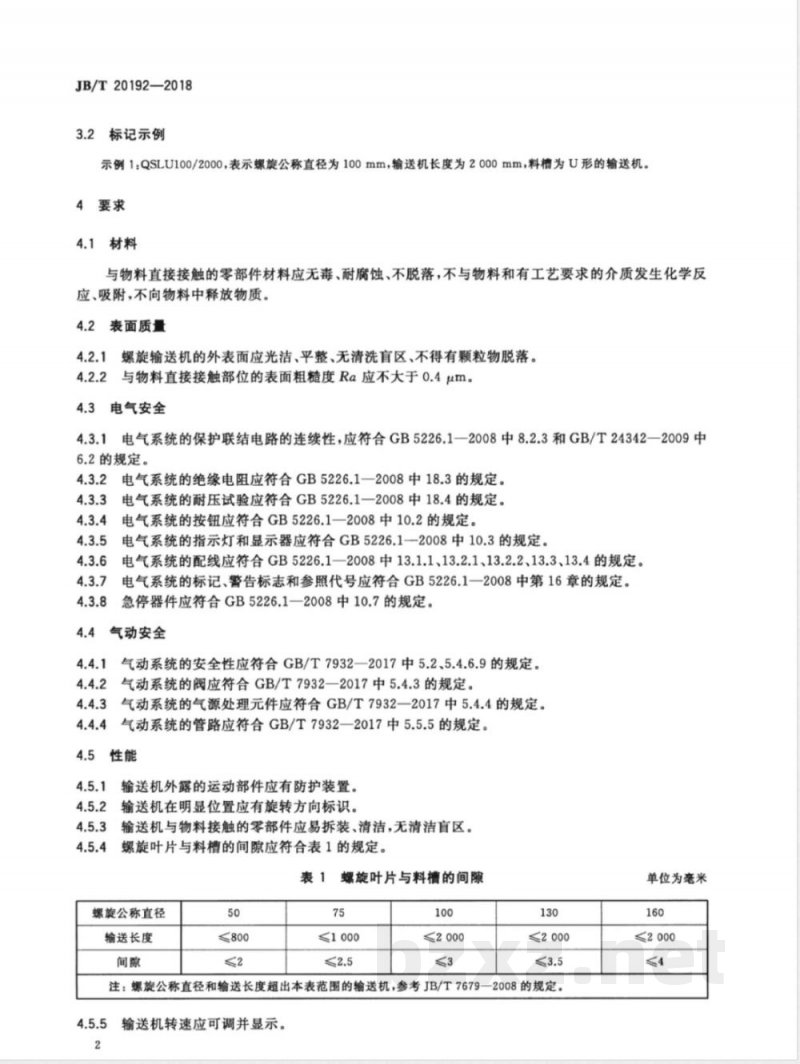

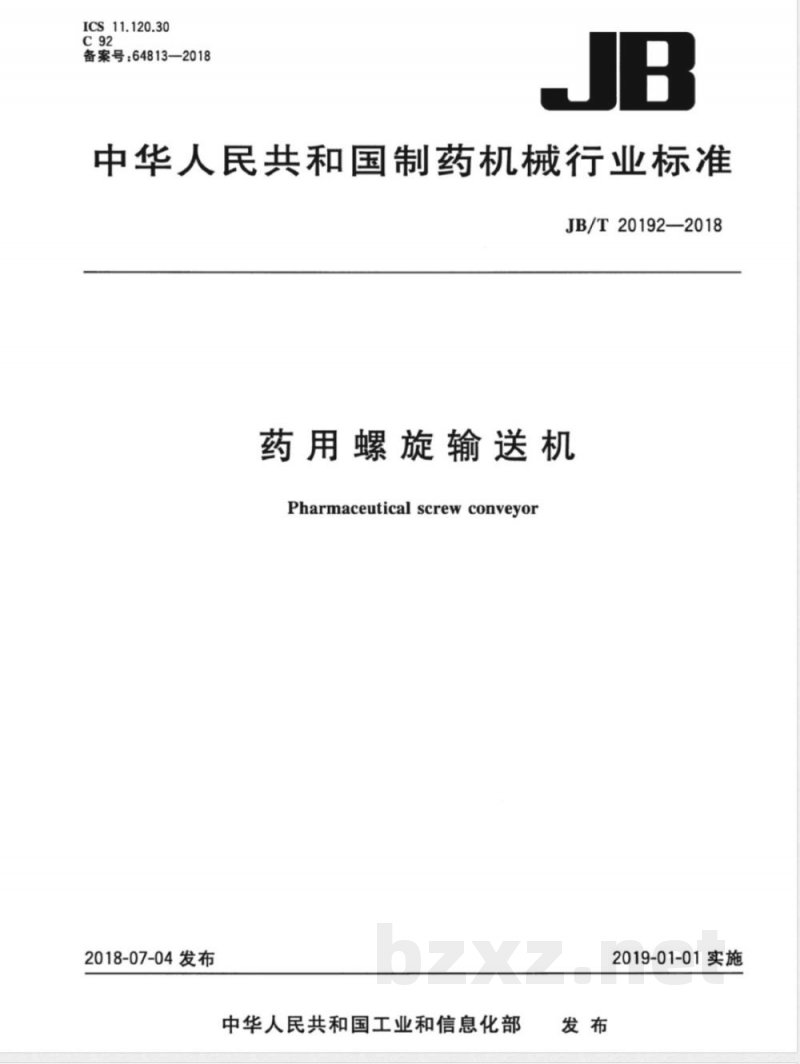

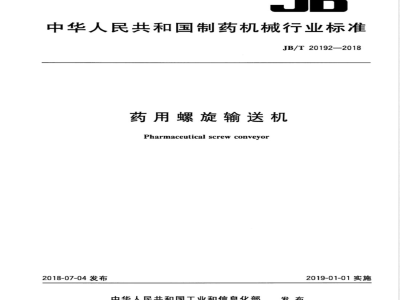

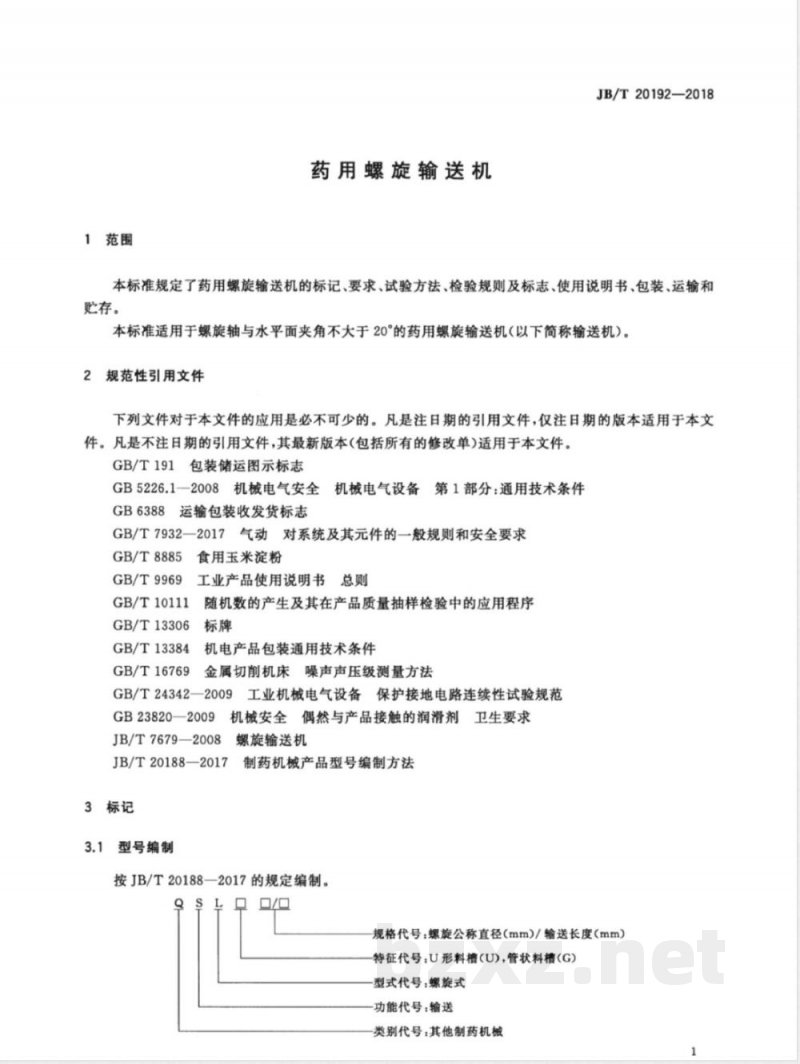

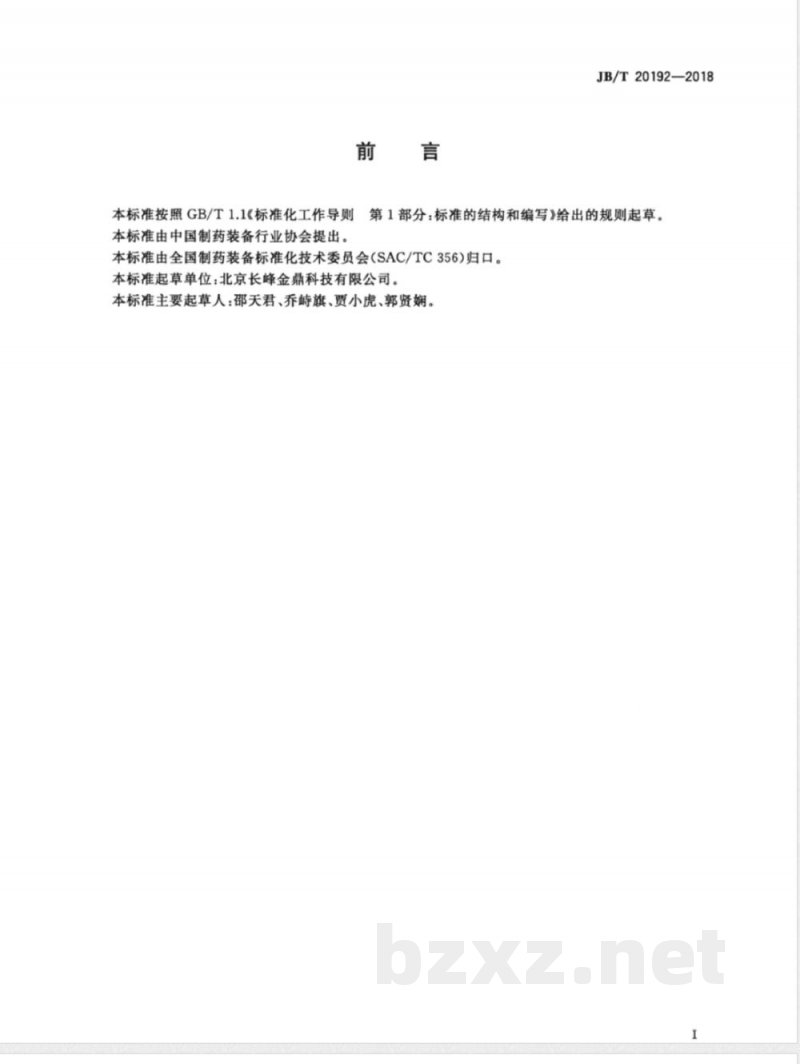

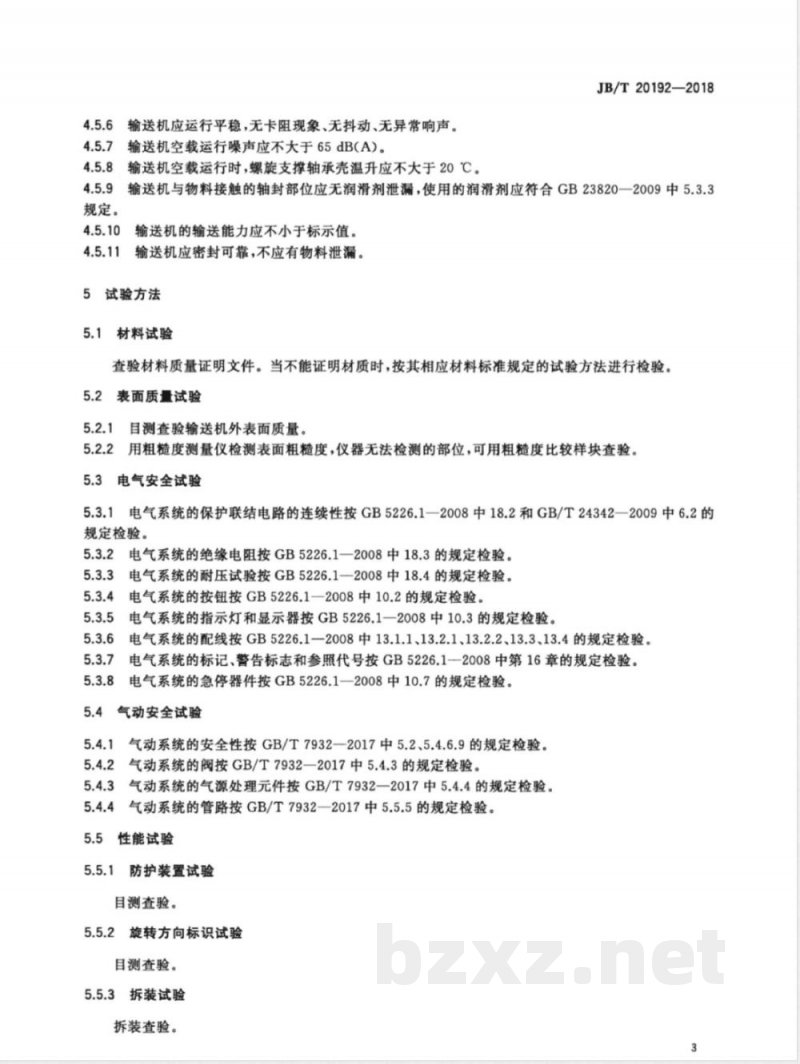

中华人民共和国制药机械行业标准 JB/T 20192—2018 药用螺旋输送机 Pharmaceutical screw conveyor 2018-07-04发布 中华人民共和国工业和信息化部发布 2019-01-01实施 前言 本标准按照GB/T 1.1《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。 本标准由中国制药装备行业协会提出。 本标准由全国制药装备标准化技术委员会（SAC/TC356）归口。 本标准起草单位：北京长峰金鼎科技有限公司。 本标准主要起草人：邵天君、乔崎旗、贾小虎、郭贤娴。 1 范围 本标准规定了药用螺旋输送机的标记、要求、试验方法、检验规则及标志、使用说明书、包装、运输和贮存。 本标准适用于螺旋轴与水平面夹角不大于20°的药用螺旋输送机（以下简称输送机）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡注日期的引用文件，仅注日期版本适用；凡不注日期的引用文件，其最新版本（包括修改单）适用。 GB/T 191 包装储运图示标志 GB 5226.1—2008 机械电气安全 机械电气设备 第1部分：通用技术条件 GB/T 6388 运输包装收发货标志 GB/T 7932—2017 气动系统及其元件的一般规则和安全要求 GB/T 8885 食用玉米淀粉 GB/T 9969 工业产品使用说明书总则 GB/T 10111 随机数的产生及其在产品质量抽样检验中的应用程序 GB/T 13306 标牌 GB/T 13384 机电产品包装通用技术条件 GB/T 16769 金属切削机床噪声声压级测量方法 GB/T 24342—2009 工业机械电气设备保护接地电路连续性试验规范 GB 23820—2009 机械安全 偶然与产品接触的润滑剂卫生要求 JB/T 7679—2008 螺旋输送机 JB/T 20188—2017 制药机械产品型号编制方法 3 标记 3.1 型号编制 按JB/T 20188—2017的规定编制。 规格代号：螺旋公称直径（mm）/输送长度（mm） 特征代号：U形料槽（U）、管状料槽（G） 型式代号：螺旋式 功能代号：输送 类别代号：其他制药机械 3.2 标记示例 QSLU100/2000：表示螺旋公称直径100mm、输送长度2000mm、料槽为U形的输送机。 4 要求 4.1 材料 与物料直接接触的零部件材料应无毒、耐腐蚀、不脱落，不与物料及工艺介质发生化学反应或吸附，不向物料中释放物质。 4.2 表面质量 4.2.1 外表面应光洁、平整、无清洗盲区，不得有颗粒物脱落。 4.2.2 与物料直接接触部位表面粗糙度Ra应不大于0.4μm。 4.3 电气安全 4.3.1 保护联结电路连续性应符合GB 5226.1—2008及GB/T 24342—2009要求。 4.3.2 绝缘电阻应符合GB 5226.1—2008要求。 4.3.3 耐压试验应符合GB 5226.1—2008要求。 4.3.4 按钮、指示灯及显示器应符合GB 5226.1—2008相关规定。 4.3.5 配线应符合GB 5226.1—2008相关要求。 4.3.6 标记、警告标志及参照代号应符合GB 5226.1—2008第16章规定。 4.3.7 急停器件应符合GB 5226.1—2008要求。 4.4 气动安全 4.4.1 气动系统安全性应符合GB/T 7932—2017要求。 4.4.2 阀、气源处理元件及管路均应符合GB/T 7932—2017相关规定。 4.5 性能 4.5.1 外露运动部件应设置防护装置。 4.5.2 设备应在明显位置标注旋转方向。 4.5.3 与物料接触零部件应易拆装、易清洁，无清洁盲区。 4.5.4 螺旋叶片与料槽间隙应符合规定表格要求（随公称直径及输送长度变化）。
