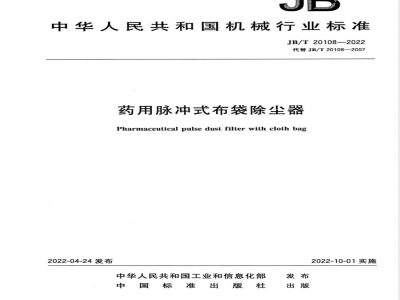

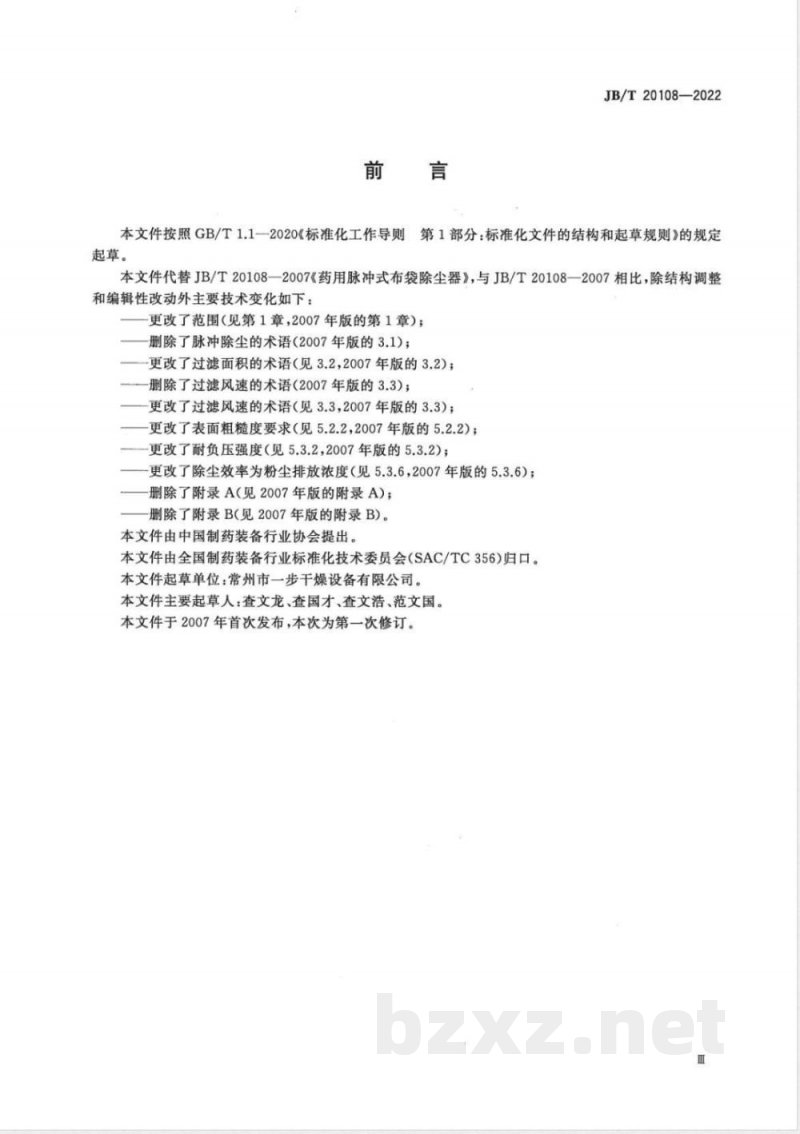

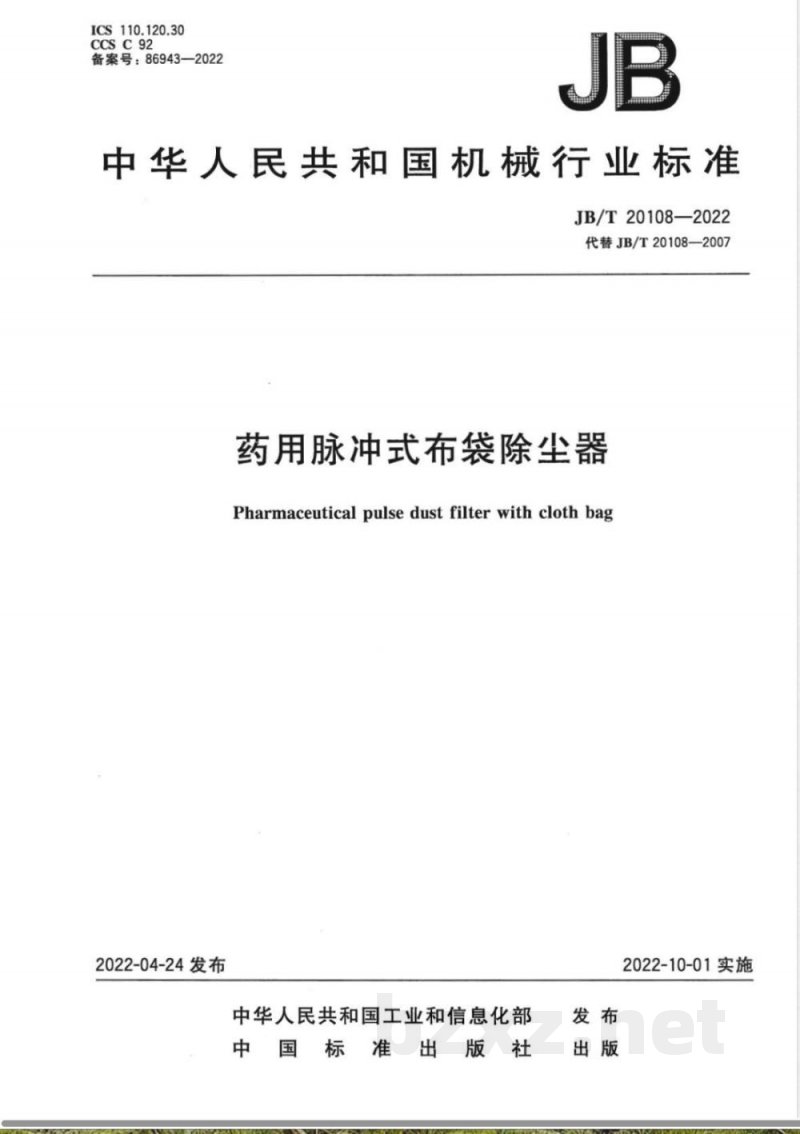

JB/T 20108—2022 药用脉冲式布袋除尘器 ICS 11.120.30 CCS C92 备案号：86943—2022 中华人民共和国机械行业标准 JB/T 20108—2022 代替 JB/T 20108—2007 药用脉冲式布袋除尘器 Pharmaceutical pulse dust filter with cloth bag 2022-04-24发布 2022-10-01实施 中华人民共和国工业和信息化部发布 中国标准出版社出版 前言 本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》编写。 本文件代替JB/T 20108—2007《药用脉冲式布袋除尘器》，与2007版相比，主要变化包括：调整范围、修改术语定义、调整表面粗糙度要求、提高耐负压性能要求、将除尘效率修改为粉尘排放浓度，并删除部分附录内容等。 本文件由中国制药装备行业协会提出。 本文件由全国制药装备行业标准化技术委员会（SAC/TC356）归口。 本文件起草单位：常州市一步干燥设备有限公司。 主要起草人：查文龙、查国才、查文浩、范文国。 本文件于2007年首次发布，本次为第一次修订。 1 范围 本文件规定了药用脉冲式布袋除尘器的型号、要求、试验方法、检验规则、标志、包装、使用说明书、运输和贮存。 本文件适用于收集生产过程中粉状物料或捕集尾气粉尘的药用脉冲式布袋除尘器（以下简称“除尘器”）。 2 规范性引用文件 下列文件中的内容通过规范性引用构成本文件必不可少的条款： GB/T 191 包装储运图示标志 GB/T 3768 声学 声压法测定噪声源声功率级和声能量级 GB/T 6388 运输包装收发货标志 GB/T 6719—2009 袋式除尘器技术要求 GB/T 9969 工业产品使用说明书总则 GB/T 10111 随机数的产生及其在产品质量抽样检验中的应用程序 GB/T 13306 标牌 GB/T 13384 机电产品包装通用技术条件 GB/T 36035 制药机械电气安全通用要求 JB/T 20188—2017 制药机械产品型号编制方法 3 术语和定义 3.1 过滤面积 filtration area 起滤尘作用的滤袋有效面积，单位为平方米（m²）。 来源：GB/T 6719—2009 3.2 脉冲宽度 pulse width 每次脉冲的时间，单位为秒（s）。 4 型号 除尘器型号按JB/T 20188—2017规定编制： 类别代号：其他制药机械及设备 功能代号：辅助设备 型式代号：脉冲式 特征代号：布袋 规格代号：过滤面积（m²） 示例：QFMB18型表示过滤面积为18m²的脉冲式布袋除尘器。 5 要求和试验方法 5.1 材料 与药物或工艺介质直接接触的零部件材料应无毒、耐腐蚀、不脱落，不与物料发生化学反应或吸附。 过滤布袋应具有抗静电性能，并提供材质证明。 密封件应无毒、无味、耐腐蚀、耐热且不产生脱落微粒。 5.2 表面质量 5.2.1 除尘器整机外观应光滑、平整、无清洗盲区，外露门等结合面应均匀无明显缝隙。 5.2.2 与物料直接接触的管路内表面应抛光处理，其表面粗糙度Ra值不大于0.4μm。 5.3 性能 5.3.1 除尘器过滤布袋与管路连接应采用快装结构，便于拆装（后文不完整）。
