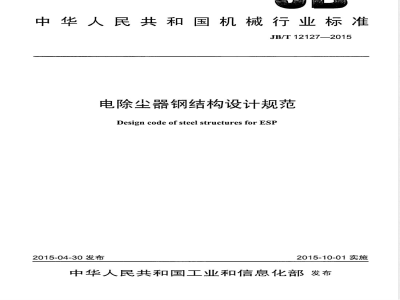

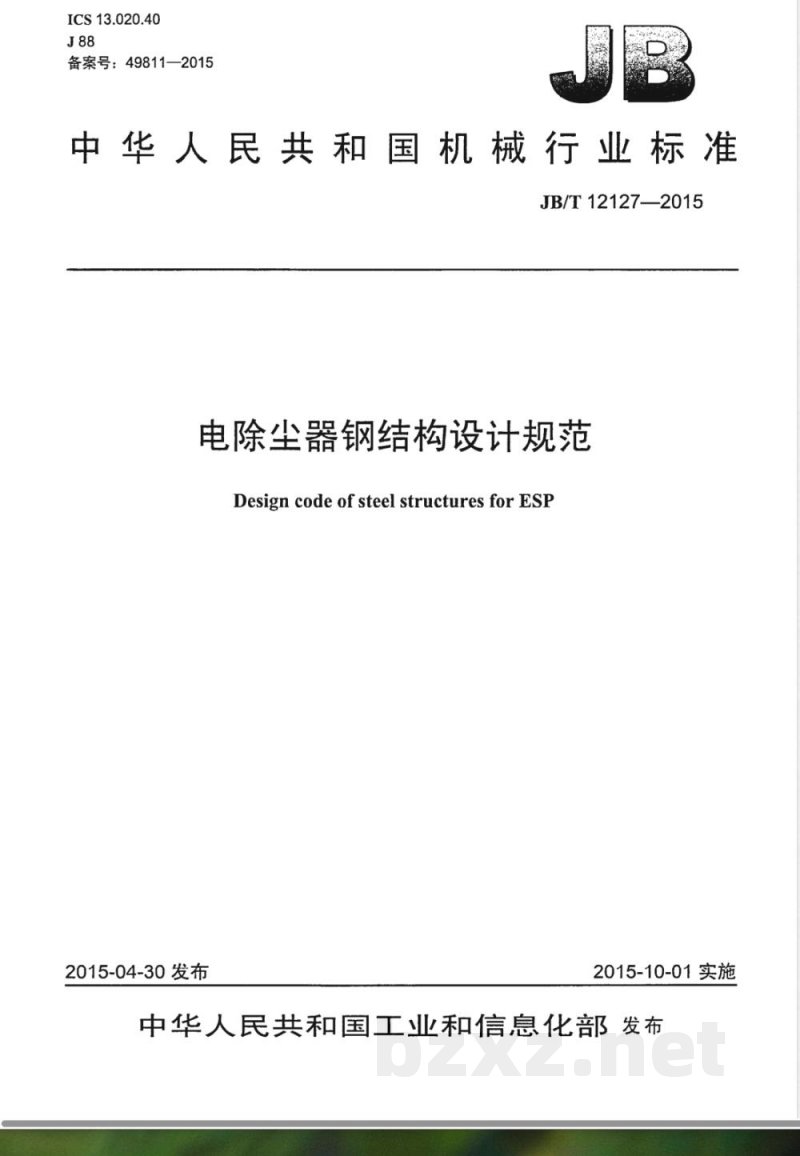

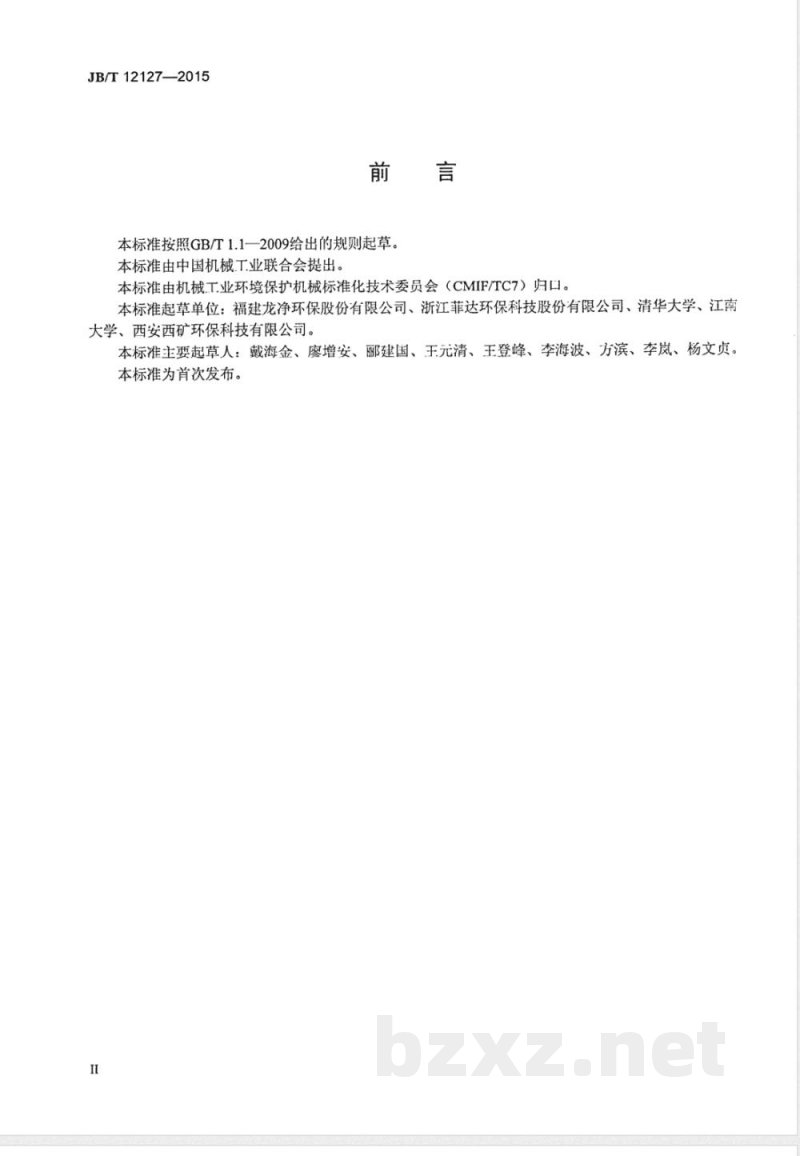

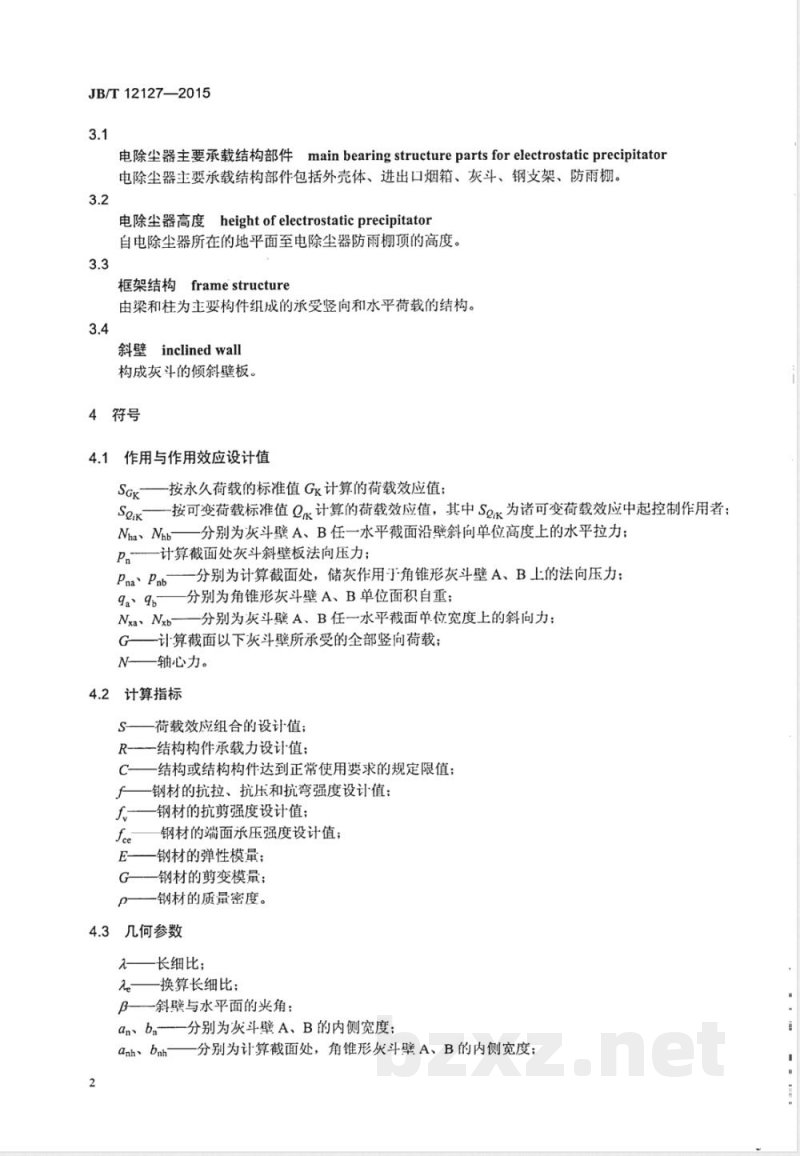

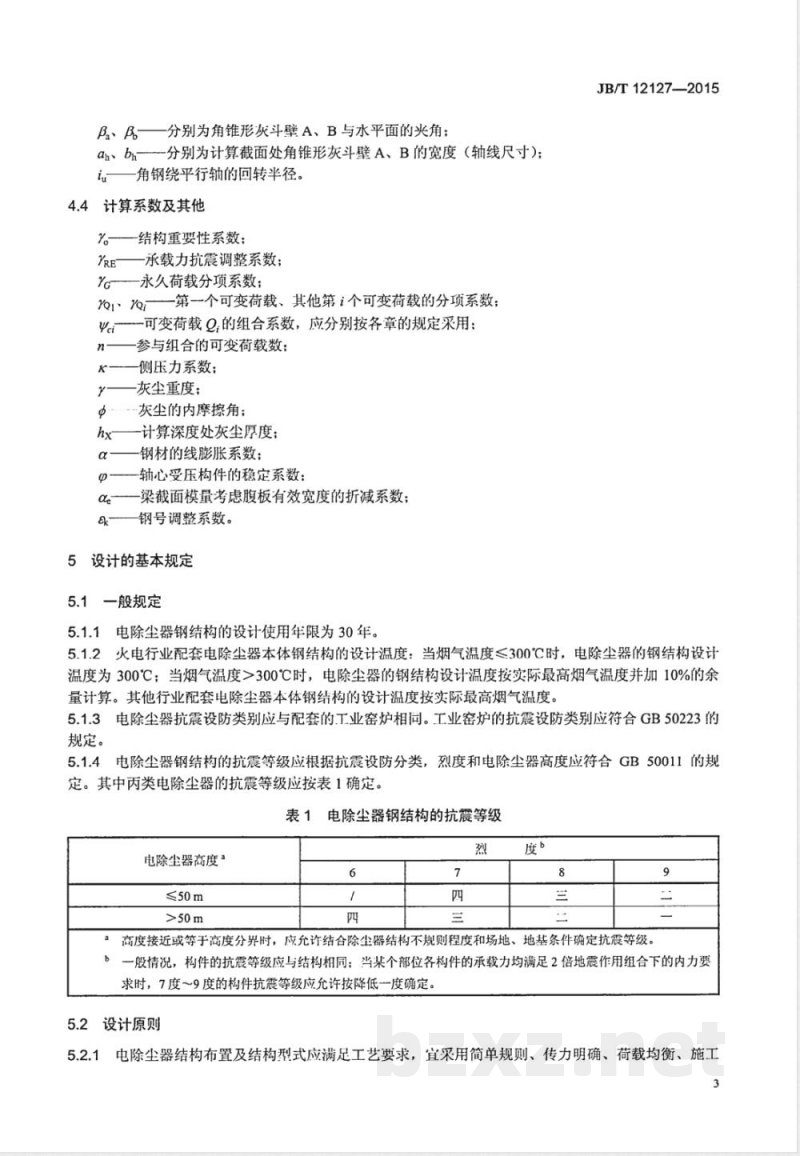

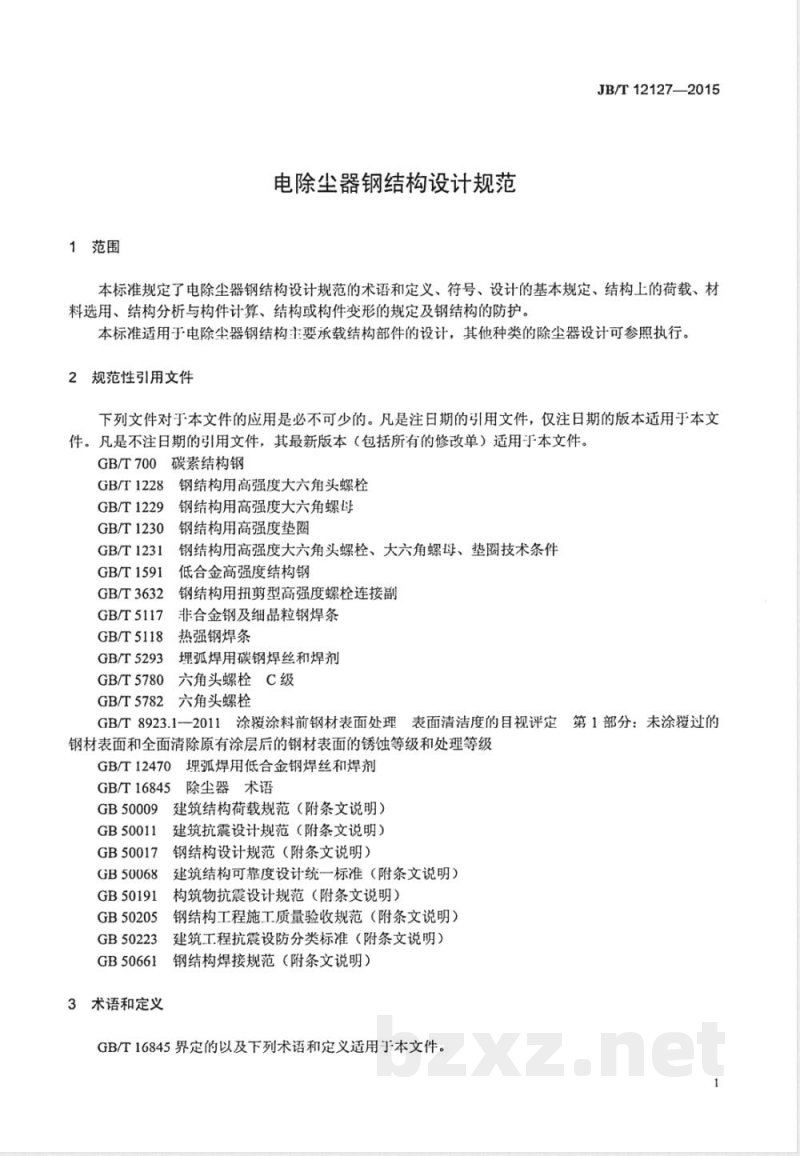

ICS 13.020.40 J88 备案号：49811—2015 中华人民共和国机械行业标准 JB/T 12127—2015 电除尘器钢结构设计规范 Design code of steel structures for ESP 2015-04-30发布 2015-10-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业环境保护机械标准化技术委员会（CMIF/TC7）归口。 本标准起草单位：福建龙净环保股份有限公司、浙江菲达环保科技股份有限公司、清华大学、江南大学、西安西矿环保科技有限公司。 本标准主要起草人：戴海金、廖增安、郦建国、王元清、王登峰、李海波、方滨、李岚、杨文贞。 本标准为首次发布。 1 范围 本标准规定了电除尘器钢结构设计的术语和定义、符号、设计基本规定、结构荷载、材料选用、结构分析与构件计算、结构及构件变形规定以及钢结构防护要求。 本标准适用于电除尘器钢结构主要承载结构部件的设计，其他类型除尘器可参照执行。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡注日期的引用文件，仅注日期版本适用；凡不注日期的引用文件，其最新版本（包括修改单）适用。 GB/T 700 碳素结构钢 GB/T 1228 钢结构用高强度大六角头螺栓 GB/T 1229 钢结构用高强度大六角螺母 GB/T 1230 钢结构用高强度垫圈 GB/T 1231 钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件 GB/T 1591 低合金高强度结构钢 GB/T 3632 钢结构用扭剪型高强度螺栓连接副 GB/T 5117 非合金钢及细晶粒钢焊条 GB/T 5118 热强钢焊条 GB/T 5293 埋弧焊用碳钢焊丝和焊剂 GB/T 5780 六角头螺栓C级 GB/T 5782 六角头螺栓 GB/T 8923.1 涂覆涂料前钢材表面处理 GB/T 12470 埋弧焊用低合金钢焊丝和焊剂 GB/T 16845 除尘器术语 GB 50009 建筑结构荷载规范 GB 50011 建筑抗震设计规范 GB 50017 钢结构设计规范 GB 50068 建筑结构可靠度设计统一标准 GB 50191 构筑物抗震设计规范 GB 50205 钢结构工程施工质量验收规范 GB 50223 建筑工程抗震设防分类标准 GB 50661 钢结构焊接规范 3 术语和定义 GB/T 16845界定的以及下列术语和定义适用于本文件。 3.1 电除尘器主要承载结构部件 电除尘器主要承载结构部件包括外壳体、进出口烟箱、灰斗、钢支架、防雨棚。 3.2 电除尘器高度 自电除尘器所在地平面至防雨棚顶部的高度。 3.3 框架结构 由梁和柱为主要构件组成、承受竖向和水平荷载的结构形式。 3.4 斜壁 构成灰斗的倾斜壁板。 4 符号 4.1 作用与作用效应设计值 SGk：按永久荷载标准值Gk计算的荷载效应值； Seik：按可变荷载标准值Qk计算的荷载效应值； Nha、Nhb：灰斗壁A、B任一水平截面沿壁斜向单位高度上的水平拉力； σ：计算截面处灰斗斜壁板法向压力； Pa、Pab：储灰作用于灰斗壁A、B上的法向压力； qa、qb：灰斗壁A、B单位面积自重； Nxa、Nxb：灰斗壁A、B单位宽度斜向力； G：灰斗壁所承受竖向荷载； N：轴心力。 4.2 计算指标 S：荷载效应组合设计值； R：结构构件承载力设计值； C：正常使用极限状态规定限值； f：钢材抗拉、抗压、抗弯强度设计值； fe：钢材抗剪强度设计值； fc：端面承压强度设计值； E：弹性模量； G：剪变模量； ρ：材料质量密度。 4.3 几何参数 λ：长细比； λe：换算长细比； β：斜壁与水平面夹角。
