本标准规定了油浸式电除尘用单相工频高压整流变压器的术语和定义、产品分类、基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于油浸式电除尘用单相工频高压整流变压器。

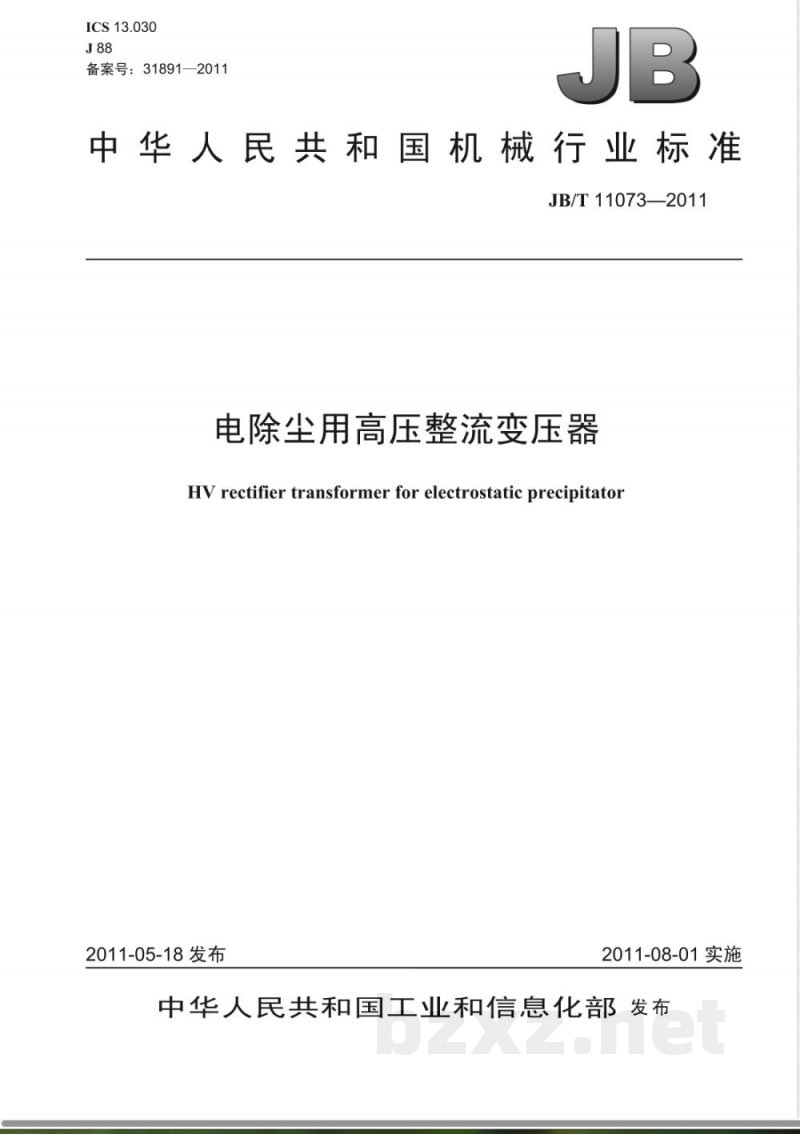

ICS13.030
备案号：31891—2011

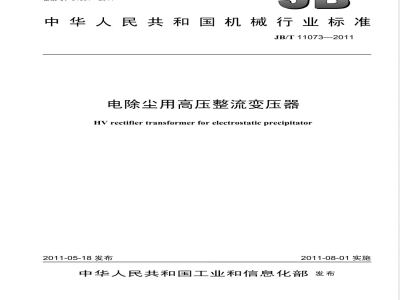

中华人民共和国机械行业标准　JB/T11073—2011
电除尘用高压整流变压器
HV rectifier transformer for electrostatic precipitatorn2011-05-18 发布
2011-08-01实施
中华人民共和国工业和信息化部发布前言

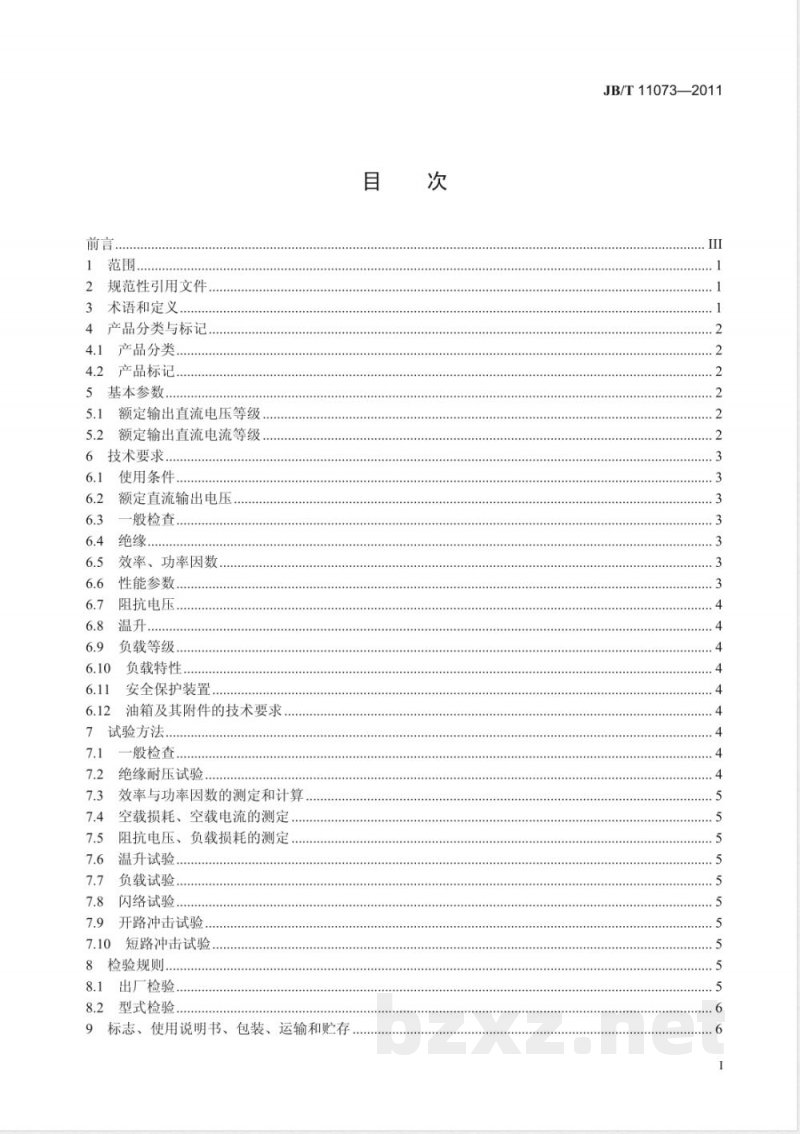

2规范性引用文件
3术语和定义
4产品分类与标记
4.1产品分类，
4.2产品标记..
5基本参数.
额定输出直流电压等级
额定输出直流电流等级
6技术要求..
使用条件，
额定直流输出电压
般检查
效率、功率因数，
性能参数.
阻抗电压.
负载等级.
负载特性.…
安全保护装置
油箱及其附件的技术要求.
.....................
试验方法.
般检查
绝缘耐压试验..
效率与功率因数的测定和计算
空载损耗、空载电流的测定
阻抗电压、负载损耗的测定
温升试验，
负载试验…
闪络试验…免费标准bzxz.net
开路冲击试验
7.10短路冲击试验.
8·检验规则
8.1出厂检验.
8.2型式检验
9标志、使用说明书、包装、运输和贮存次
JB/T11073—2011
JB/T11073—2011

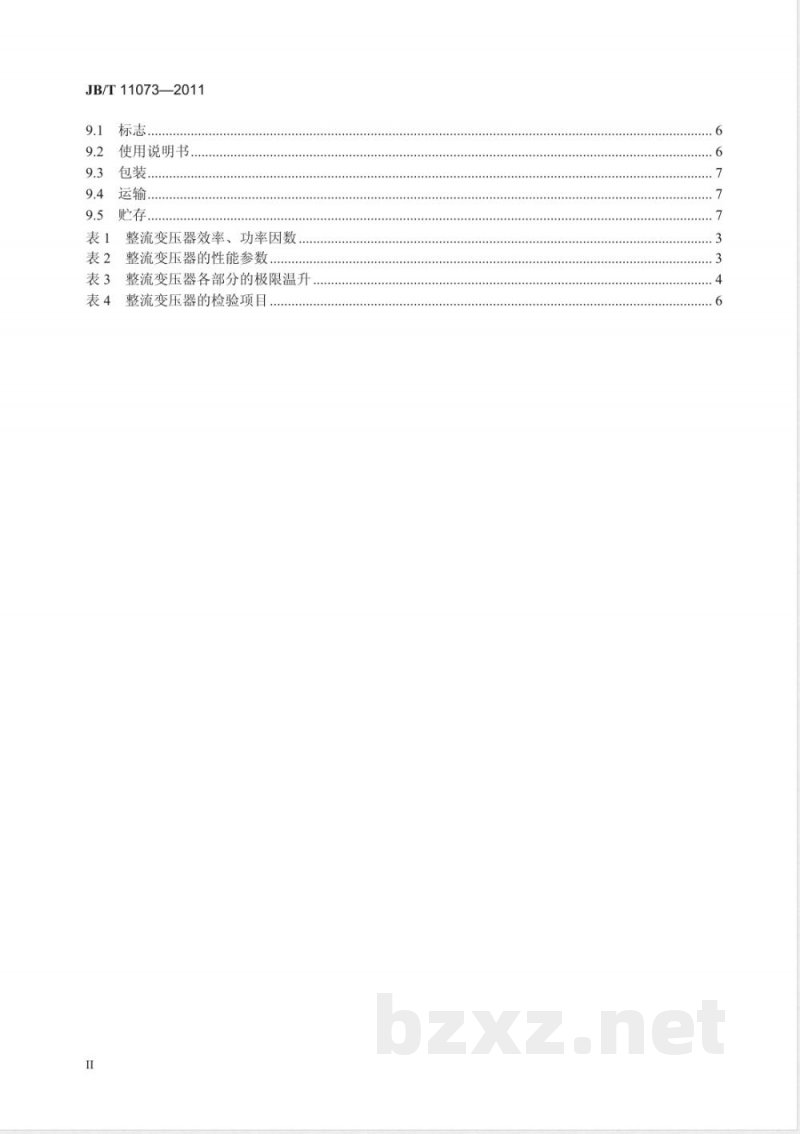

使用说明书，
包装.．
贮存…
整流变压器效率、功率因数，
............
整流变压器的性能参数..
整流变压器各部分的极限温升
整流变压器的检验项目，
++++++--

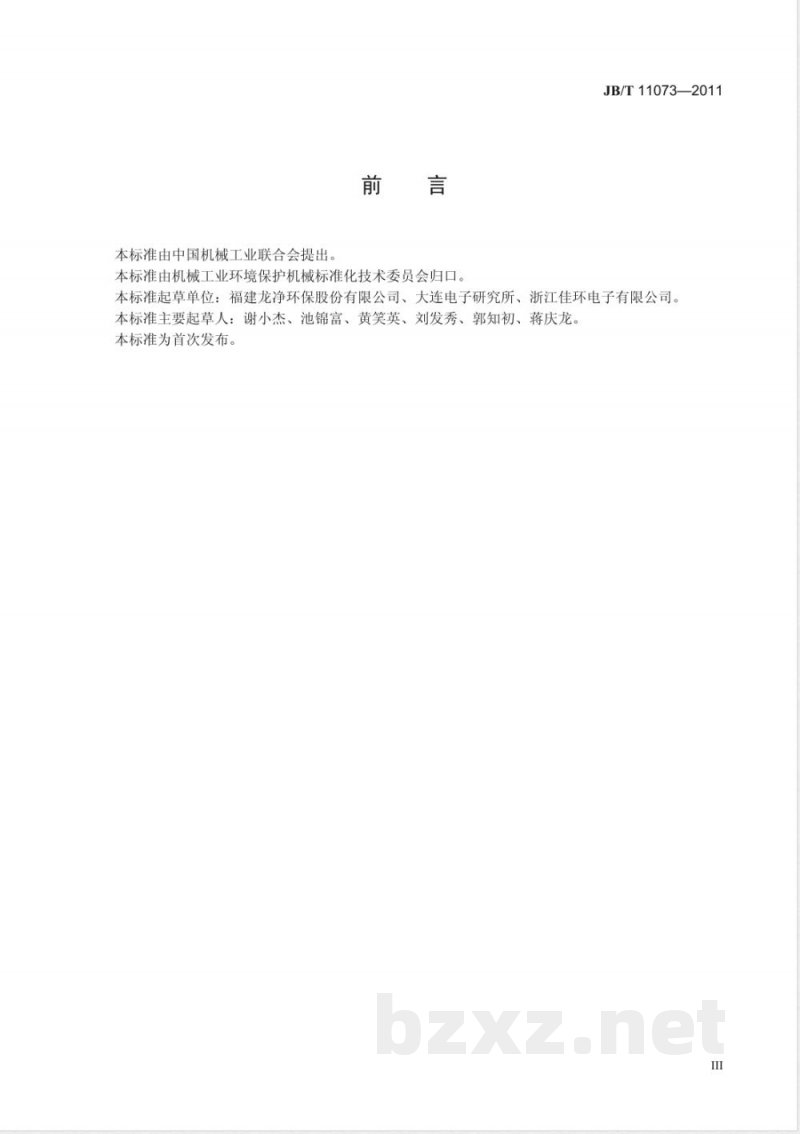

本标准由中国机械工业联合会提出前言
本标准由机械工业环境保护机械标准化技术委员会归口。JB/T11073—2011
本标准起草单位：福建龙净环保股份有限公司、大连电子研究所、浙江佳环电子有限公司。本标准主要起草人：谢小杰、池锦富、黄笑英、刘发秀、郭知初、蒋庆龙。本标准为首次发布。
1范围
电除尘用高压整流变压器
JB/T11073—2011
本标准规定了油浸式电除尘用单相工频高压整流变压器（以下简称整流变压器）的术语和定义、产品分类、基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于油浸式电除尘用单相工频高压整流变压器。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191包装储运图示标志（GB/T191一2008，ISO780：1997，MOD）GB/T507—2002绝缘油介电强度测定法（eqvIEC60156：1995）GB/T2900.15一1997电工术语变压器、互感器、调压器和电抗器GB/T3859.2—1993半导体变流器应用导则（eqvIEC60146-1-2：1991）GB/T6388运输包装收发货标志
5运行中变压器油质量
GB/T7595
工业产品使用说明书总则
GB/T9969
GB/T13306标牌
GB/T13384
机电产品包装通用技术条件
JB/T5845—1991
高压静电除尘用整流设备试验方法3术语和定义
GB/T2900.15中确立的以及下列术语和定义适用于本标准。3.1
HV rectifier transformer for electrostatic precipitator电除尘用高压整流变压器
为除尘、除雾、除焦油、脱水和其他用途提供高压直流电的整流变压器。3.2
闪络flashover
在阳极和阴极之间施加高压直流电引起的气体被局部击穿现象。3.3
侧出式side-drawn type
高压输出端置于油箱侧部。
顶出式top-drawntype
高压输出端置于油箱盖上部。
模拟电场simulated electricfield由阳极系统和阴极系统组成的不带烟气的试验电场。JB/T11073—2011
圭HV silicon stack
高压硅堆
由多个硅整流二极管以适当方式（如封装）串联起来组成的器件。3.7
结温junction temperature
整流二极管PN结的工作温度。
额定容量
量ratedpower
额定输入电压与额定输入电流的乘积。3.9
1HV measuring resistance
高压测量电阻
设置于整流变压器内部高压输出端、为测量二次侧高压的电阻。3.10
高阻抗greatimpedance
阻抗电压不低于30%。
低阻抗lowimpedance
阻抗电压小于30%。
4产品分类与标记
4.1产品分类
4.1.1按整流变压器高压输出端安装位置，分为侧出式和顶出式4.1.2按整流变压器阻抗电压大小，分为高阻抗和低阻抗。低阻抗整流变压器必须配电抗器。4.2产品标记
GGA—A/kV
自定义标记（制造厂根据需要自行定义）额定输出直流电压（平均值）
额定输出直流电流（平均值）
调压方式，如02为晶闸管调压
冷却方式为油浸自冷
高压用
硅整流
示例：
GGA02一1.0A/72kVYTC，表示硅整流高压用整流变压器，油浸自冷，晶闸管调压，额定输出直流电流为1.0A，额定输出直流电压为72kV，YT表示一体化，C表示侧出式。5基本参数
5.1额定输出直流电压等级
额定输出直流电压（平均值）应在下列数值中选取（单位为kV）：40、50、60、66、72、80、90、100、120。当用户有特殊要求时，需在订货合同或技术协议上注明。5.2额定输出直流电流等级
额定输出直流电流（平均值）应在下列数值中选取（单位为A）：0.05、0.1、0.2、0.3、0.4、0.5、2
JB/T11073—2011
0.6、0.7、0.8、1.0、1.2、1.4、1.6、1.8、2.0、2.2、2.4、2.6。当用户有特殊要求时，需在订货合同或技术协议上注明。
6技术要求
6.1使用条件
使用条件如下：
海拔应不超过1000m，当海拔高于1000m时，按GB/T3859.2一1993中附录B做相应修正环境温度应为-45℃～40℃，当环境温度高于40℃时，按GB/T3859.2一1993中附录A做相应修正；
输入交流电压的持续波动范围不超过额定值的10%；输入交流电压频率波动范围不超过土2%；电压的稳态谐波含量的方均根值不超过10%。注：如果要求整流变压器在特殊工作条件下使用，需在订货合同或技术协议上注明。6.2额定直流输出电压
6.2.1当负载为模拟电场、输出电流为额定值时，整流变压器的额定输出电压应符合5.1的要求。6.2.2当负载为电阻、输出电流为额定值时，整流变压器的输出电压应不低于额定输出电压的86%。6.3一般检查
整流变压器加工质量，如外形尺寸、焊缝、轮距等应符合设计要求。6.4绝缘
6.4.1变压器油的耐压
变压器油应符合GB/T7595的规定，击穿电压不小于40kV/2.5mm。6.4.2一次侧回路的绝缘
应承受交流电压为2000V（方均根值）的耐压要求。6.4.3绕组匝间绝缘
应承受频率为工频的2倍，电压（方均根值）为额定输入交流电压的1.5倍的耐压要求。6.4.4二次侧回路的绝缘
应承受额定直流电压（平均值）的1.5倍的耐压要求。6.5效率、功率因数
整流变压器效率、功率因数应符合表1的规定。表 1整流变压器效率、功率因数项目
指标值
6.6性能参数
≥80%
当用电阻负载测试时，效率×功率因数≥0.64整流变压器的性能参数应符合表2的规定。表2整流变压器的性能参数
指标值
额定容量kVA
空载损耗kw
≤5%额定容量
≤3%额定容量
负载损耗kw
≤15%额定容量
≤10%额定容量
功率因数
空载电流A
≤5%额定交流输入电流
≤3%额定交流输入电流
JB/T11073—2011
按公式（1）计算整流变压器额定容量：式中：
P——额定容量；
Ule—额定输入电压，单位为瓦（W)；l1e—额定输入电流，单位为安（A)。6.7阻抗电压
P=UieXIje
整流变压器（含电抗器）阻抗电压≥30%。6.8温升
整流变压器在输出电流为额定值、输出电压为70%额定值的条件下，温升应不超过表3所列值。表3整流变压器各部分的极限温升部位
整流变压器、电抗器绕组
上层油面
注：整流变压器、电抗器绕组为A级绝缘。6.9负载等级
极限温升K
测量方法
电阻法
温度计法
负载为模拟电场或电除尘器的电场，负载等级为“I”级（100%额定输出电流，连续）。6.10负载特性
满足闪络、开路冲击、短路冲击的要求，整流变压器应能正常工作。6.11安全保护装置
整流变压器应设置油温度测量装置，密封式整流变压器应有压力释放阀。6.12油箱及其附件的技术要求
6.12.1整流变压器油箱下部应装设有放油装置。6.12.2整流变压器油箱底部应装有平轮或轨道轮。7试验方法
7.1一般检查
检查整流变压器加工质量，如外形尺寸、焊缝、轮距等应符合设计要求。7.2绝缘耐压试验
7.2.1变压器油的耐压试验
按GB/T507的规定。
7.2.2一次侧回路绝缘的耐压试验将被试整流变压器的一次侧回路（包括低压绕组、电抗器绕组及低压接线端）与试验变压器一端接通，试验变压器另一端接被试整流变压器外壳，逐渐升高电压，至外施工频交流电压为2000V（方均根值），历时1min，而无击穿、闪络或异常响声。7.2.3绕组匝间绝缘耐压试验
试验电源的频率为工频的2倍，电压（方均根值）为额定输入交流电压的1.5倍，历时1min，不应有绝缘击穿、闪络或异常响声。试验时，将被试整流变压器低压绕组与倍频机组接通（各高压绕组间引线不连接），升高倍频感应电压至1.5倍额定输入交流电压，历时1min，不应有击穿、闪络或异常响声。7.2.4二次侧回路绝缘的耐压试验整流变压器输出端开路，用调压器送电，交流电压由零缓慢上升至整流变压器的输出电压为额定输4
出直流电压的1.5倍，历时1min，不应有击穿、闪络或异常响声。7.3效率与功率因数的测定和计算按JB/T5845的规定。
7.4空载损耗、空载电流的测定
JB/T11073—2011
整流变压器输出端开路，用调压器送电，交流电压由零缓慢上升至整流变压器的输出电压为额定电压时，测得交流输入功率和空载电流，并按公式（2）计算空载损耗：Po=Pl-（1.11Ua）2/R....
式中：
Po—空载损耗，单位为瓦（W)；Pi一一交流输入有功功率，单位为瓦（W)；Ua——额定直流输出电压，单位为千伏（kV)；R—一高压测量电阻，单位为兆欧（MQ）。7.5阻抗电压、负载损耗的测定
整流变压器的输出端短路，用调压器送电，交流电压由零缓慢上升至交流输入电流达到额定电流时，测得交流输入电压、交流输入有功功率，交流输入有功功率即为负载损耗。并按公式（3）计算阻抗电压：
u% = (Ur/Uie) X100%...
式中：
阻抗电压；
u%——[
Ui——交流输入电压，单位为伏（V)；Uie——额定交流输入电压，单位为伏（V)。7.6温升试验
按JB/T5845的规定。
7.7负载试验
（3）
把整流变压器与控制柜连接，用模拟电场或电除尘电场试验。整流变压器输出为额定输出值的95%～100%，稳定运行1h，应无异常现象。7.8闪络试验
把整流变压器与控制柜连接，用模拟电场负载试验。输出电压不低于额定输出电压60%、闪络频率不少于150次/min，历时15min，整流变压器应能正常工作；对于型式试验，历时60min，整流变压器应能正常工作。
7.9开路冲击试验
7.9.1把整流变压器与控制柜连接，试验前，将整流变压器处于开路状态。7.9.2把整流变压器与控制柜连接，试验前，将负载（模拟电场）调整到额定值，去除过电压保护功能，然后操作直流侧高压隔离开关，按负载、开路的程序20次（负载、开路一个过程为一次），整流变压器应正常工作。
7.10短路冲击试验
7.10.1把整流变压器与控制柜连接，试验前，将整流变压器处于短路状态。7.10.2把整流变压器与控制柜连接，将负载（模拟电场）调整到额定值，然后操作直流侧高压隔离开关，按负载、短路的程序20次（负载、短路一个过程为一次），整流变压器应正常工作。8检验规则
检验分出厂检验和型式检验两种。8.1出厂检验
设备出厂必须逐台进行出厂检验，出厂检验项目见表4，出厂检验合格后应给予产品合格证。5
