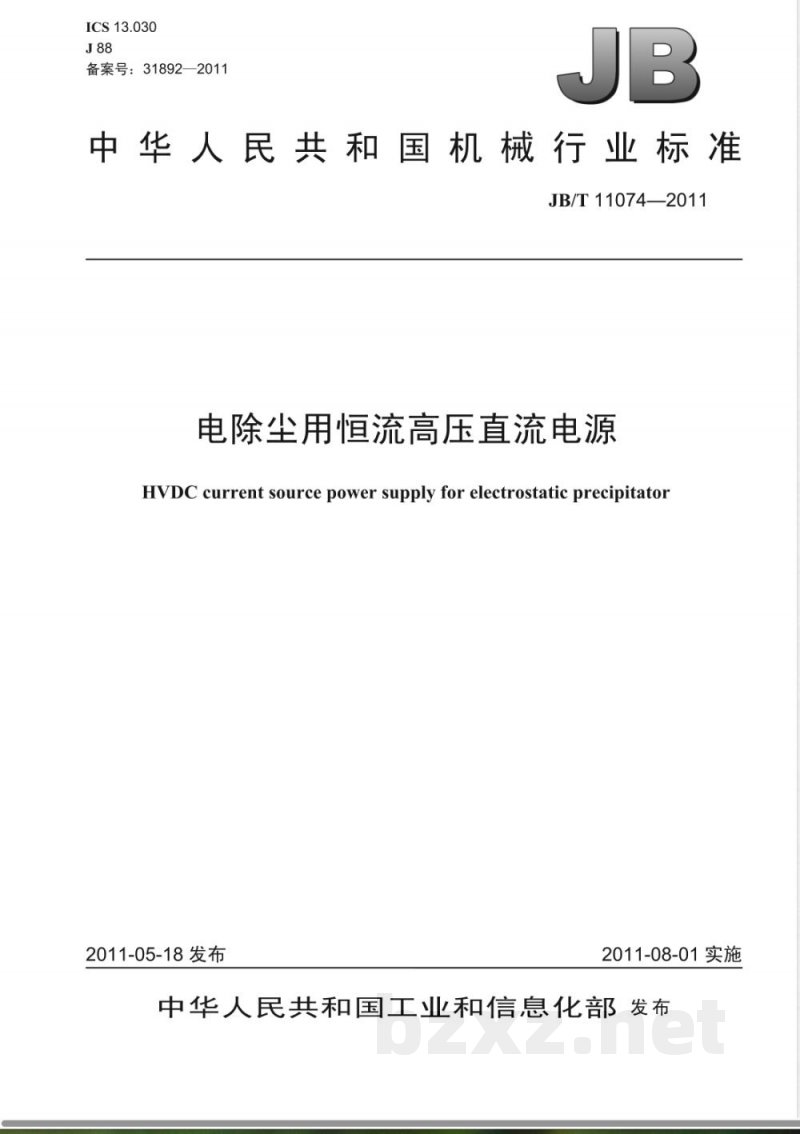

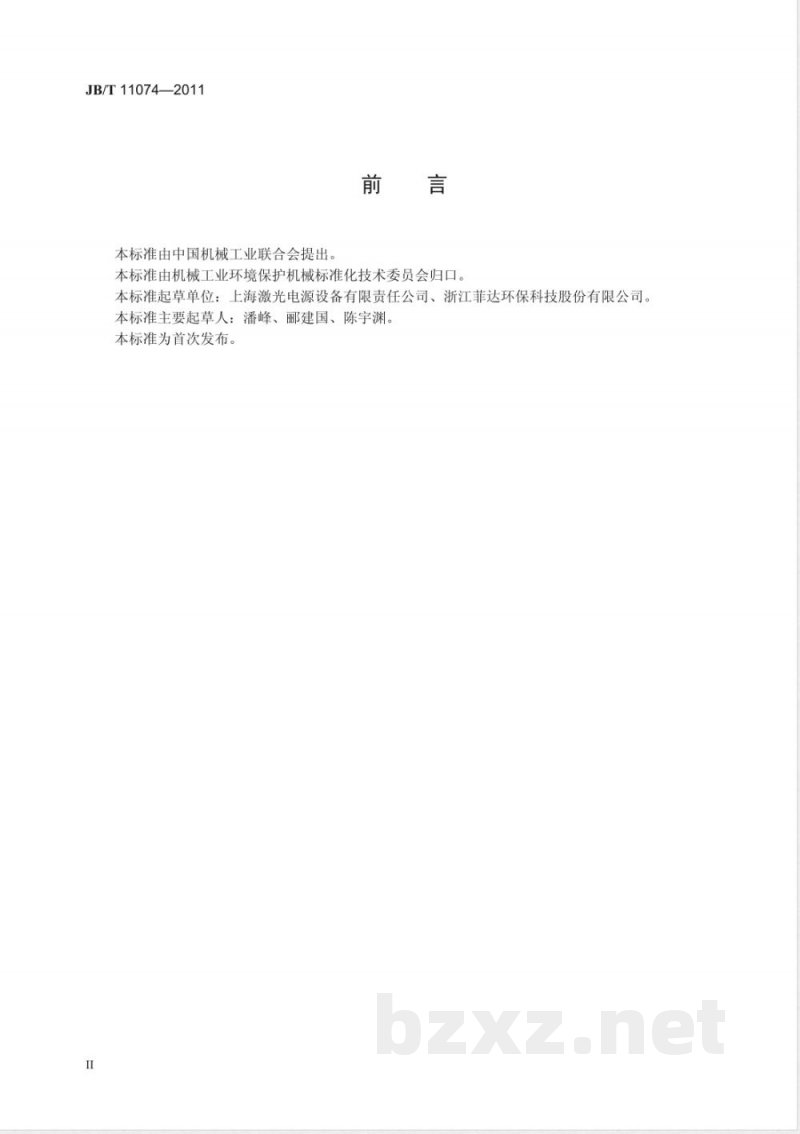

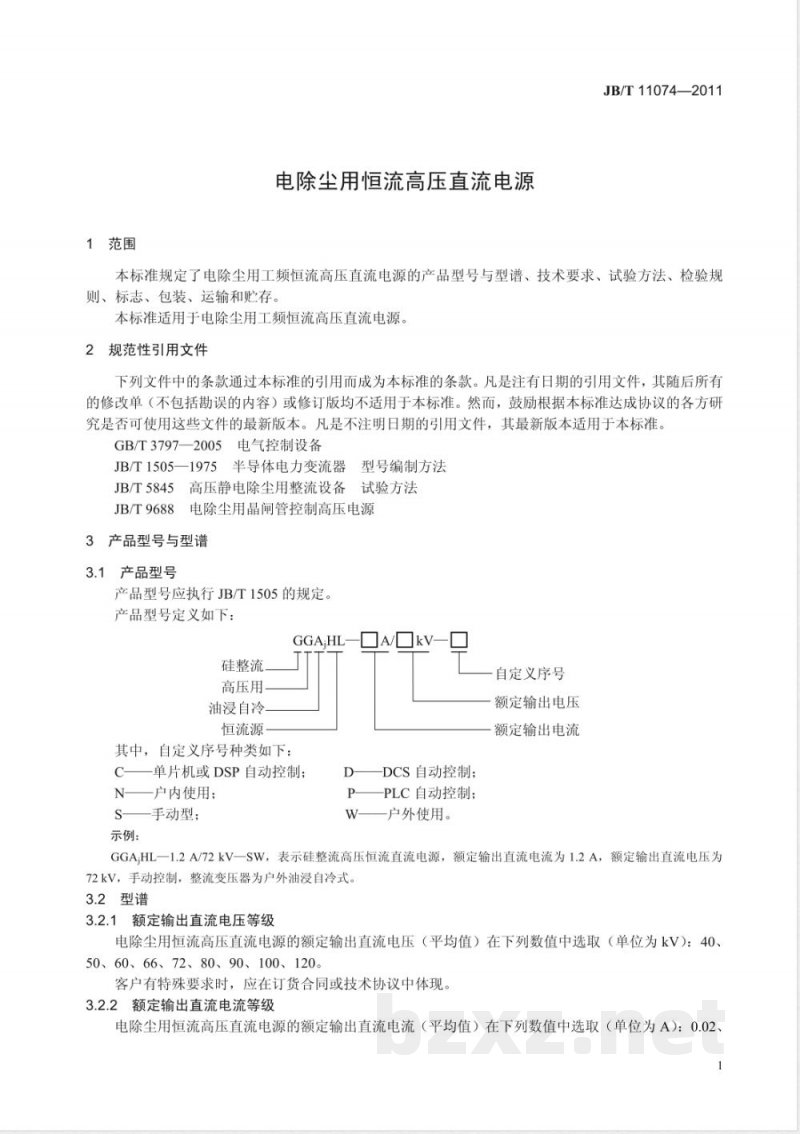

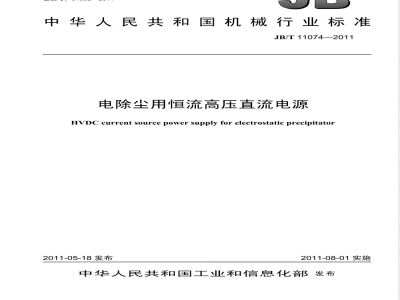

ICS 13.030 J88 备案号：31892—2011 JB 中华人民共和国机械行业标准 JB/T 11074—2011 电除尘用恒流高压直流电源 HVDC current source power supply for electrostatic precipitation 2011-05-18发布 2011-08-01实施 中华人民共和国工业和信息化部发布 前言 本标准由中国机械工业联合会提出。 本标准由机械工业环境保护机械标准化技术委员会归口。 本标准起草单位：上海激光电源设备有限责任公司、浙江菲达环保科技股份有限公司。 本标准主要起草人：潘峰、郦建国、陈宇渊。 本标准为首次发布。 1 范围 本标准规定了电除尘用工频恒流高压直流电源的产品型号与型谱、技术要求、试验方法、检验规则以及标志、包装、运输和贮存。 本标准适用于电除尘用工频恒流高压直流电源。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡注日期的引用文件，仅注日期版本适用；凡不注日期的引用文件，其最新版本适用。 GB/T 3797—2005 电气控制设备 JB/T 1505—1975 半导体电力变流器型号编制方法 JB/T 5845 高压静电除尘用整流设备试验方法 JB/T 9688 电除尘用晶闸管控制高压电源 3 产品型号与型谱 3.1 产品型号 产品型号按JB/T 1505规定，型号定义如下： GGAHL—A/kV—（结构及控制方式代号） 其中含义包括：硅整流、高压用、油浸自冷、恒流源等特征。 自定义序号包括： C：单片机或DSP自动控制 D：DCS自动控制 P：PLC自动控制 S：手动型 N：户内使用 W：户外使用 示例： GGAHL-1.2A/72kV-SW表示硅整流高压恒流直流电源，额定输出电流1.2A，额定输出电压72kV，手动控制，户外油浸自冷式整流变压器。 3.2 型谱 3.2.1 额定输出直流电压等级 额定输出直流电压（平均值）在以下范围选取（单位：kV）：40、50、60、66、72、80、90、100、120。特殊要求按合同或技术协议执行。 3.2.2 额定输出直流电流等级 额定输出直流电流（平均值）在以下范围选取（单位：A）：0.02、0.05、0.1、0.15、0.2、0.25、0.3、0.4、0.5、0.6、0.7、0.8、1.0、1.2、1.4、1.6、1.8、2.0。特殊要求按合同或技术协议执行。 4 技术要求 4.1 使用条件 按JB/T 9688规定执行。 4.2 负载等级 按JB/T 9688规定执行。 4.3 额定输出直流电压 电源额定输出直流电压应符合3.2.1要求。 4.4 电气绝缘强度 按JB/T 9688规定执行。 4.5 高压整流变压器内部局部放电量 在0.9倍额定输出直流电压下，局部放电量不大于1000 pC。 4.6 电气性能 4.6.1 开路性能：输出端开路时，在输入交流调压条件下，使输出电压不小于额定输出直流电压1.5倍，开路运行1 min，应无击穿、闪络或异常响声。 4.6.2 短路性能：……（原文后续内容未完整提供）
