本标准规定了仓式滚筒翻堆机的术语和定义、命名、技术要求、试验方法、检测规则、标志、包装、运输及贮存。 本标准适用于仓式滚筒翻堆机。

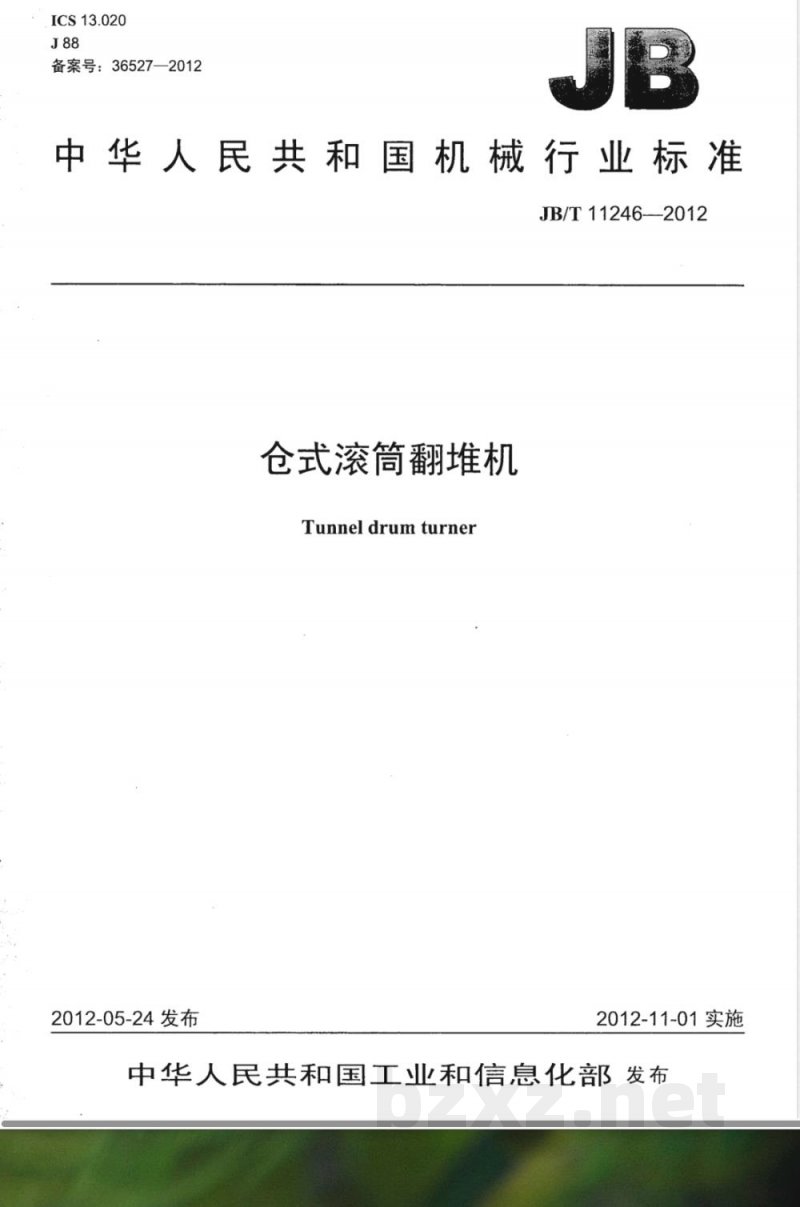

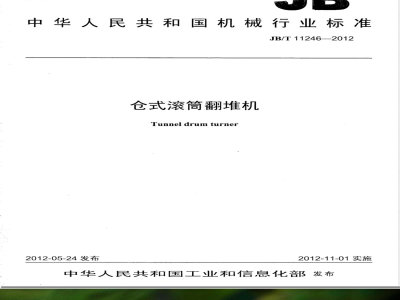

ICS13.020
备案号：36527—2012
中华人民共和国机械行业标准
JB/T11246—2012
仓式滚筒翻堆机
Tunnel drum turner
2012-05-24发布
2012-11-01实施

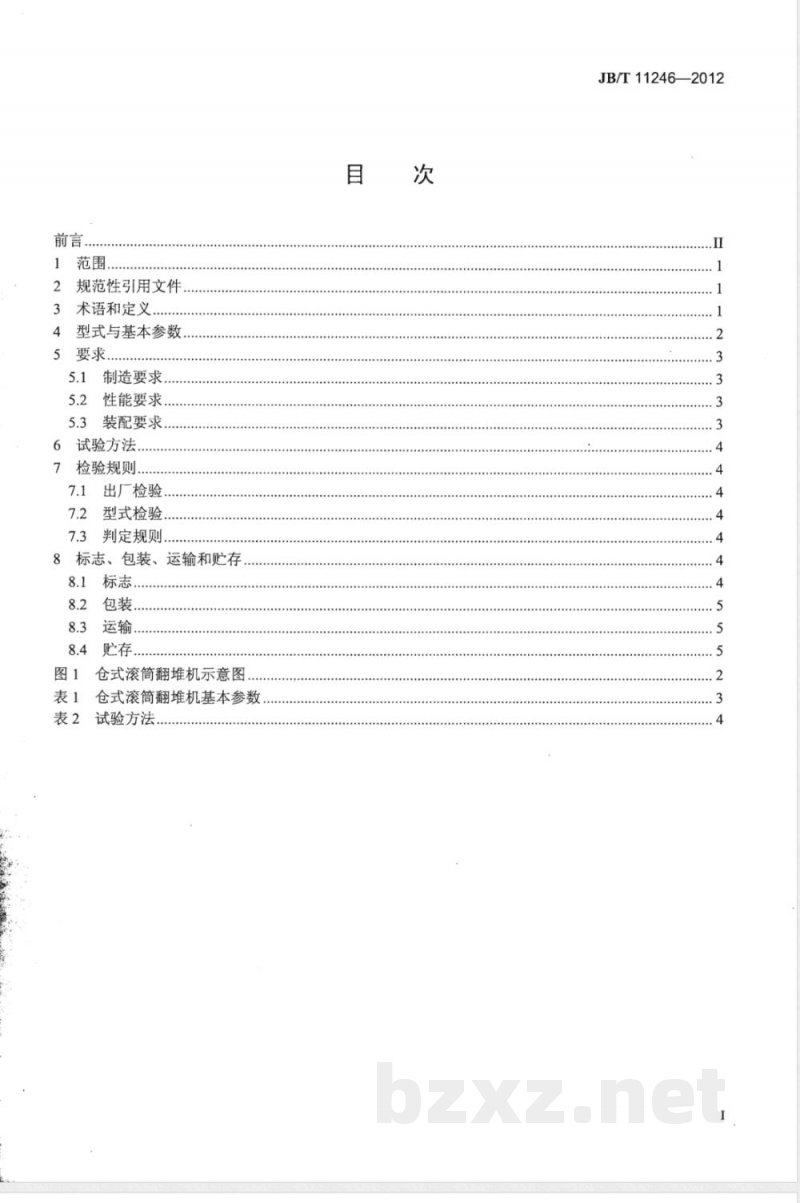

中华人民共和国工业和信息化部发布前言
2规范性引用文件
3术语和定义.
4型式与基本参数
要求．
制造要求
5.2性能要求..．
5.3装配要求，
6试验方法.…
7检验规则.
7.1出厂检验.
型式检验...
7.3判定规则.
8标志、包装、运输和贮存
8.1标志
8.2包装..
8.3运输，
8.4贮存．
图1仓式滚简翻堆机示意图...
仓式滚筒翻堆机基本参数
表2试验方法
JB/T11246—2012
JB/T11246--2012

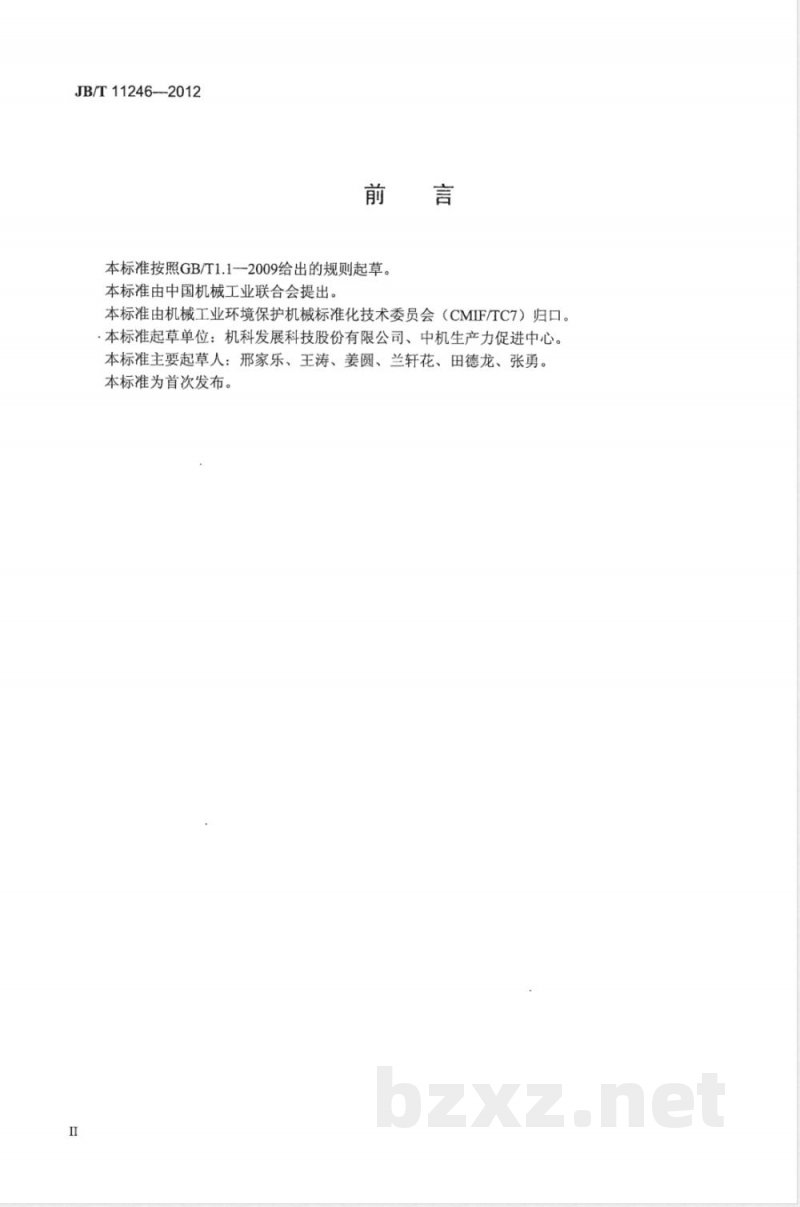

本标准按照GB/T1.1--2009给出的规则起草。本标准由中国机械工业联合会提出。本标准由机械工业环境保护机械标准化技术委员会（CMIF/TC7）归口。·本标准起草单位：机科发展科技股份有限公司、中机生产力促进中心。本标准主要起草人：邢家乐、王涛、姜圆、兰轩花、田德龙、张勇。本标准为首次发布。

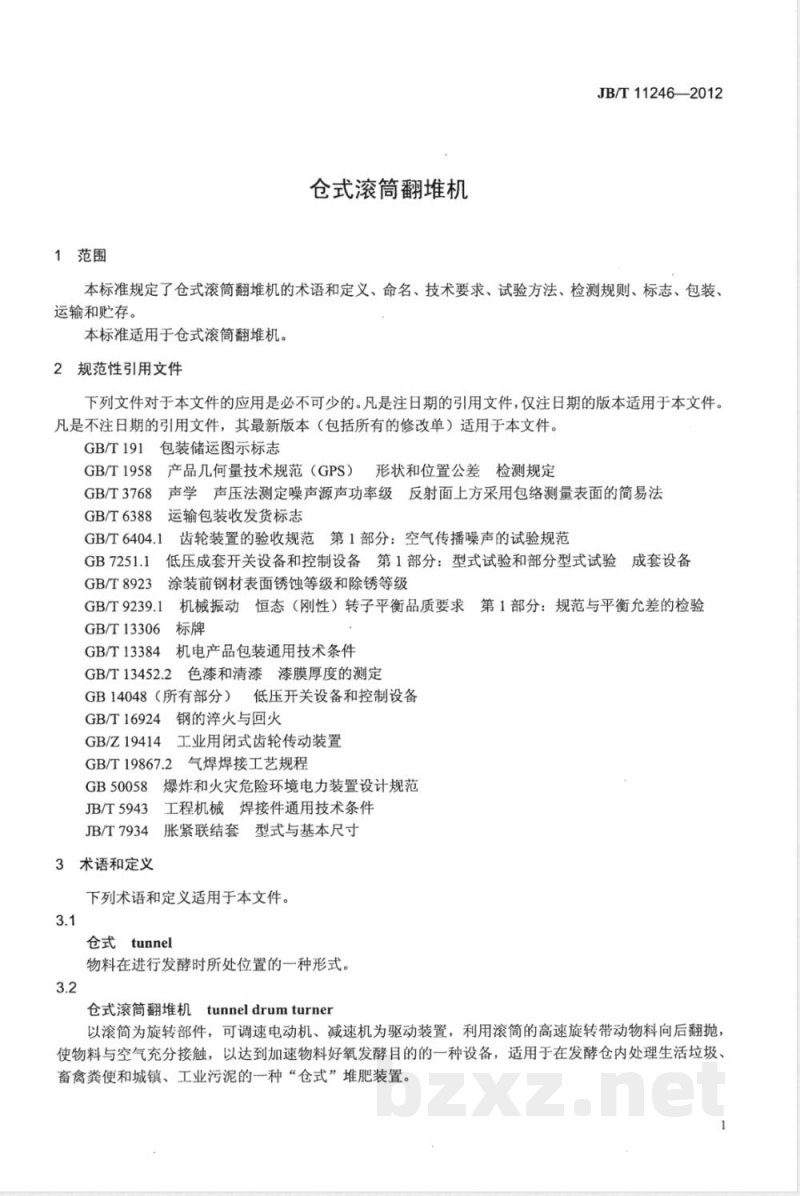

1范围
仓式滚筒翻堆机
JB/T11246—2012
本标准规定了仓式滚筒翻堆机的术语和定义、命名、技术要求、试验方法、检测规则、标志、包装、运输和贮存。
本标准适用于仓式滚筒翻堆机。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。包装储运图示标志
GB/T191
产品几何量技术规范（GPS）
GB/T1958
GB/T3768
GB/T6388
GB/T6404.1
GB/T8923
GB/T9239.1
GB/T13306
GB/T13384
形状和位置公差检测规定
声学声压法测定噪声源声功率级反射面上方采用包络测量表面的简易法运输包装收发货标志
齿轮装置的验收规范第1部分：空气传播噪声的试验规范低压成套开关设备和控制设备第1部分：型式试验和部分型式试验成套设备涂装前钢材表面锈蚀等级和除锈等级机械振动恒态（刚性）转子平衡品质要求第1部分：规范与平衡充差的检验标牌
机电产品包装通用技术条件
GB/T13452.2
色漆和清漆漆膜厚度的测定
GB14048（所有部分）低压开关设备和控制设备钢的淬火与回火
GB/T16924
GB/Z19414工业用闭式齿轮传动装置气焊焊接工艺规程
GB/T19867.2
GB50058爆炸和火灾危险环境电力装置设计规范3工程机械焊接件通用技术条件
JB/T5943
JB/T7934胀紧联结套型式与基本尺寸3术语和定义
下列术语和定义适用于本文件。3.1
仓式tunnel
物料在进行发酵时所处位置的一种形式。3.2
仓式滚筒翻堆机tunneldrumturner以滚筒为旋转部件，可调速电动机、减速机为驱动装置，利用滚筒的高速旋转带动物料向后翻抛使物料与空气充分接触，以达到加速物料好氧发酵目的的一种设备，适用于在发酵仓内处理生活垃圾、畜禽粪便和城镇、工业污泥的一种“仓式”堆肥装置。1
JB/T11246—2012

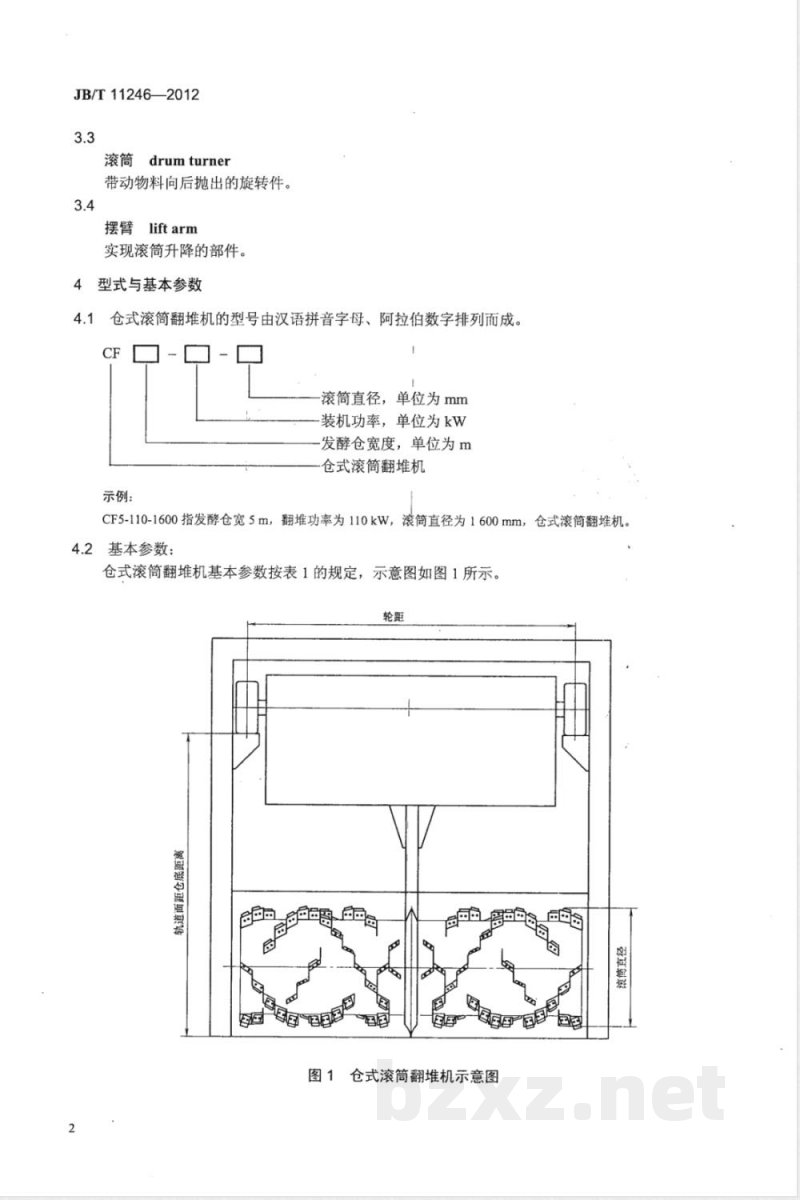

滚筒drum turner
带动物料向后抛出的旋转件。
摆臂liftarm
实现滚筒升降的部件。
4型式与基本参数
4.1仓式滚筒翻堆机的型号由汉语拼音字母、阿拉伯数字排列而成。CF--
滚筒直径，单位为mm
装机功率，单位为kW
发酵仓宽度，单位为m
仓式滚筒翻堆机
示例：
CF5-110-1600指发酵仓宽5m，翻堆功率为110kW，滚筒直径为1600mm，仓式滚筒翻堆机。4.2基本参数：
仓式滚简翻堆机基本参数按表1的规定，示意图如图1所示。轮距
图1仓式滚筒翻堆机示意图
匹配的料仓宽度m
滚筒直径
轨道面距仓底距离
行走速度m/min
滚简转速I/min
5要求
5.1制造要求
仓式滚筒翻堆机基本参数
120～200
100～150
100~180
JB/T11246—2012
100~150
5.1.1仓式滚筒翻堆机应符合本标准要求，并按经规定程序批准的图样及技术文件制造。仓式滚筒翻堆机滚筒的加工、圆度误差不大于3mm。5.1.2
5.1.3各传动轴和轮系同轴度误差不大于@0.03mm，应按GB/T1958的规定进行检测。电控箱防护等级应达到IP55，柜体和电控元件应符合GB7251.1的要求。5.1.4
设备整体进行防锈处理，涂装前钢材表面锈蚀等级和除锈等级应符合GB/T8923的要求。5.1.5
滚筒要进行动平衡试验，滚筒动平衡应符合GB/T9239.1的要求。滚筒刀具座焊接总体长度累计误差不超过15mm，并对刀具座的边缘进行打磨。5.1.8
制造应进行整体消除内应力处理，应符合GB/T16924的规定。防锈漆的喷涂标准应符合GB/T13452.2和GB/T20015的要求。5.1.9
5.1.10焊接件应符合JB/T5943的规定。5.2性能要求
5.2.1仓式滚筒翻堆机滚筒的转速应满足（10～200）1/min的无级调速要求，并应进行不少于5个不同速度的抽样试验，并应保证在大于140r/min转速下连续8h正常运转。5.2.2仓式滚筒翻堆机在实际运行时，各传动部件运行平稳，噪声声压级不大于75dB（A），空载运行时，噪声声压不大于70dB（A)。5.2.3仓式滚筒翻堆机液压系统，应能够实现正常的同步起升功能，起升和下降时运行平稳。5.2.4仓式滚筒翻堆机应能够实现液压的手动操作功能，手动起升高度大于翻堆机的最低点，最低点距离地面不应低于2000mm，操作手柄压力应小于500N。5.2.5仓式滚筒翻堆机运行环境应满足氨气的最高浓度小于其爆炸下限值的25%，应符合GB50058的规定。
5.3装配要求
5.3.1齿轮装配应按GB/Z19414规定。5.3.2仓式滚筒翻堆机零部件必须经制造厂检验部门检验合格，对外构件、外协件必须持有合格证并经制造厂检验合格。
5.3.3主传动轴与筒体连接处胀紧套应符合JB/T7934的要求，采用力矩扳手进行装配。5.3.4主传动轴径向圆跳动不得大于0.2mm，轴向位移允许误差不得大于1mm。5.3.5仓式滚筒翻堆机组装后严格检测箱体内油位，应满足润滑油达到齿轮下底面齿高的深度。5.3.6翻堆机零部件结合处平整一致，零部件外表不允许有锈痕、碰伤。汕漆表面不应有漏漆、漆堆、起泡、缩皱、色泽明显差异等现象。5.3.7各处轴承、齿轮及联轴器等部件均润滑良好，首先进行手动低速盘车测试，滚筒、传动轴系以及行走系统等都应能够旋转顺滑，无异常噪声及卡阻现象；再通电整体高速测试，翻堆机起动、旋转和减速停止阶段均无异常噪声及振动，验收方法应按GB/T6404.1的要求。3
JB/T11246--2012
6试验方法
试验方法按表2的规定。
滚筒圆度
检验项目
滚筒直径、长度
滚筒轴向窜动bZxz.net
传动轴及轮系
机轴间隙
开关设备和控制设备
滚筒动平衡
外观及涂装情况
焊接质量
运转状况
满负荷及空载噪声
齿轮装配
检验规则
7.1出厂检验
表2试验方法
试验方法
用钢卷尺按圆周均匀测量四处，求平均值用钢卷尺测量
用划针盘尺测量
应按GB/T1958的规定
分度值为0.02mm的游标卡尺测量IP55级，应按GB14048的规定
应按GB/T9239.1的规定检测
目测法检查
应按GB/T19867.2的规定，并结合目测检查感官测定
应按GB/T3768进行
应按GB/Z19414的规定
7.1.1每台仓式滚筒翻堆机需经制造单位质量检验部门检验合格，并签发合格证明文件后方可出厂。7.1.2出厂检验对第5章规定的所有项目进行检验。7.2型式检验
7.2.1凡属下列情况之者，需进行型式检验：新产品或本产品转厂生产试制定型鉴定；正式生产后，结构、材料、工艺等作了重大改变；停产一年以上重新恢复生产；
正常批量生产，每四年进行一次；国家质量监督部门提出进行型式检验要求。7.2.2型式检验应对第5章规定的所有项目进行检验。7.2.3抽样方法：随机抽取一台。7.3判定规则
检验结果应符合第5章的规定，任何一-项检验项目不合格，须加倍抽样检验，如仍不合格，则被判定为不合格产品。
8标志、包装、运输和购存
8.1标志
每台仓式滚筒翻堆机均应在其明显部位固定耐久性产品标牌，其尺寸和技术要求应符合GB/T13306的规定。标牌上应标出下列内容：一产品名称、型号；
-技术参数；
一出厂编号；
制造日期；
制造厂名称。
8.2包装
包装应按GB/T13384的规定。
包装箱外标志的表示方法和要求应按GB/T191的规定。包装箱外的收发货标志应按GB/T6388的规定。JB/T11246—2012
仓式滚筒翻堆机包装前所有易锈零部件外露加工面应涂防锈油或封存油脂，所有外露油孔应封随机文件包括：
装箱单；
产品合格证：
产品使用说明书。
8.3运输
仓式滚筒翻堆机在装运过程中不得翻滚和倒置。8.4购存
仓式滚简翻堆机应放置在通风、干燥、无腐蚀性介质的遮蔽场所。JB/T11246-2012
