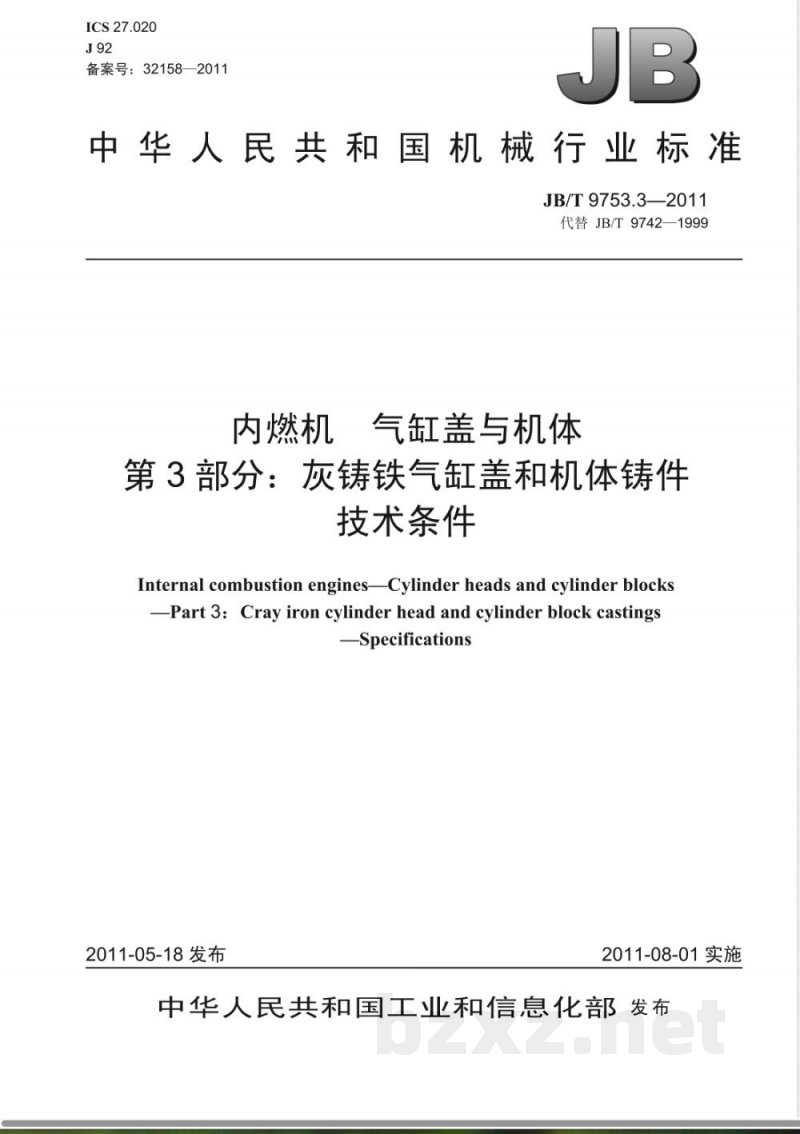

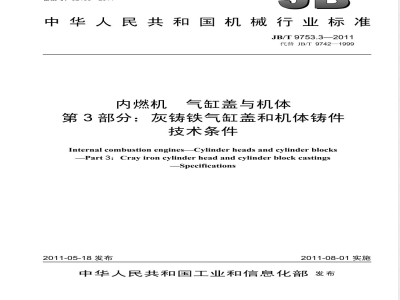

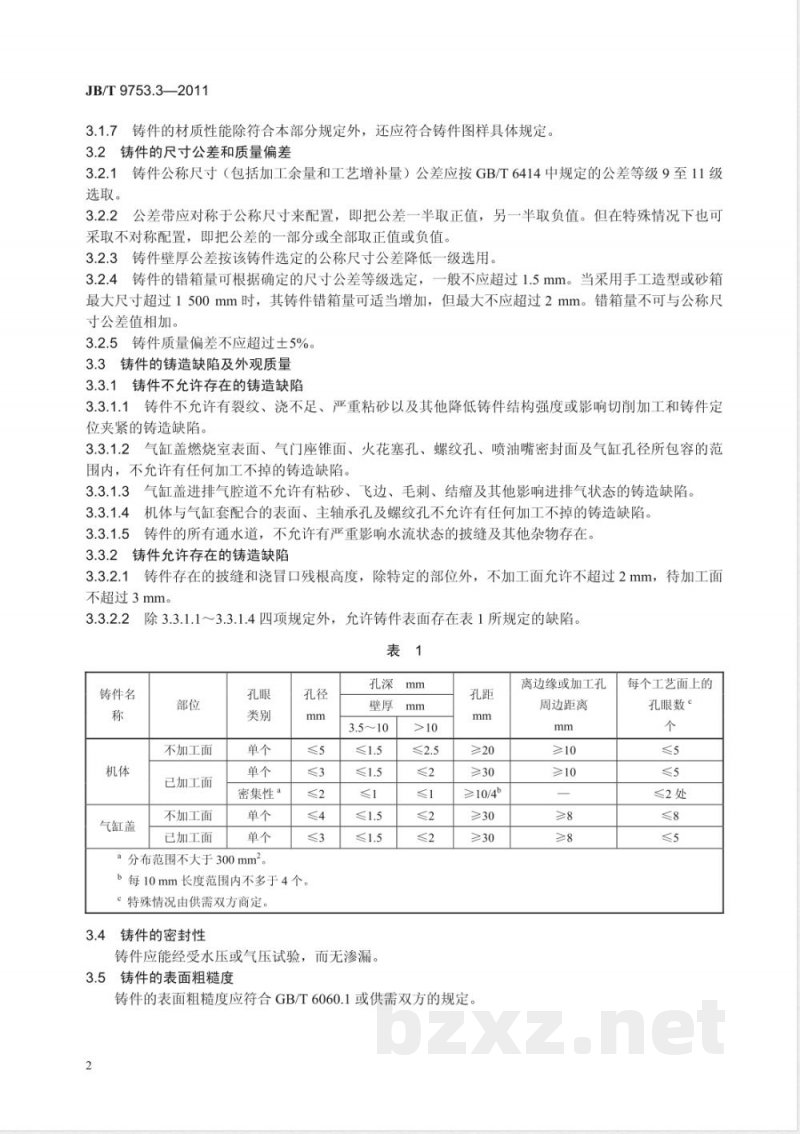

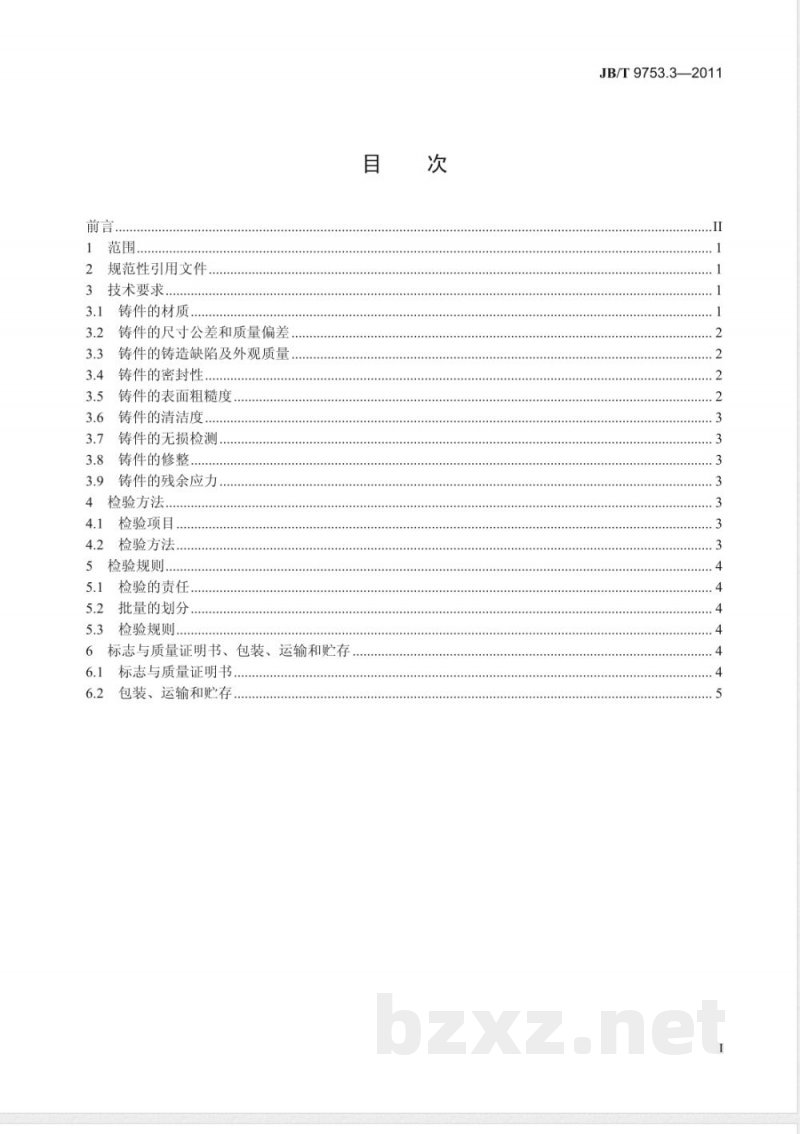

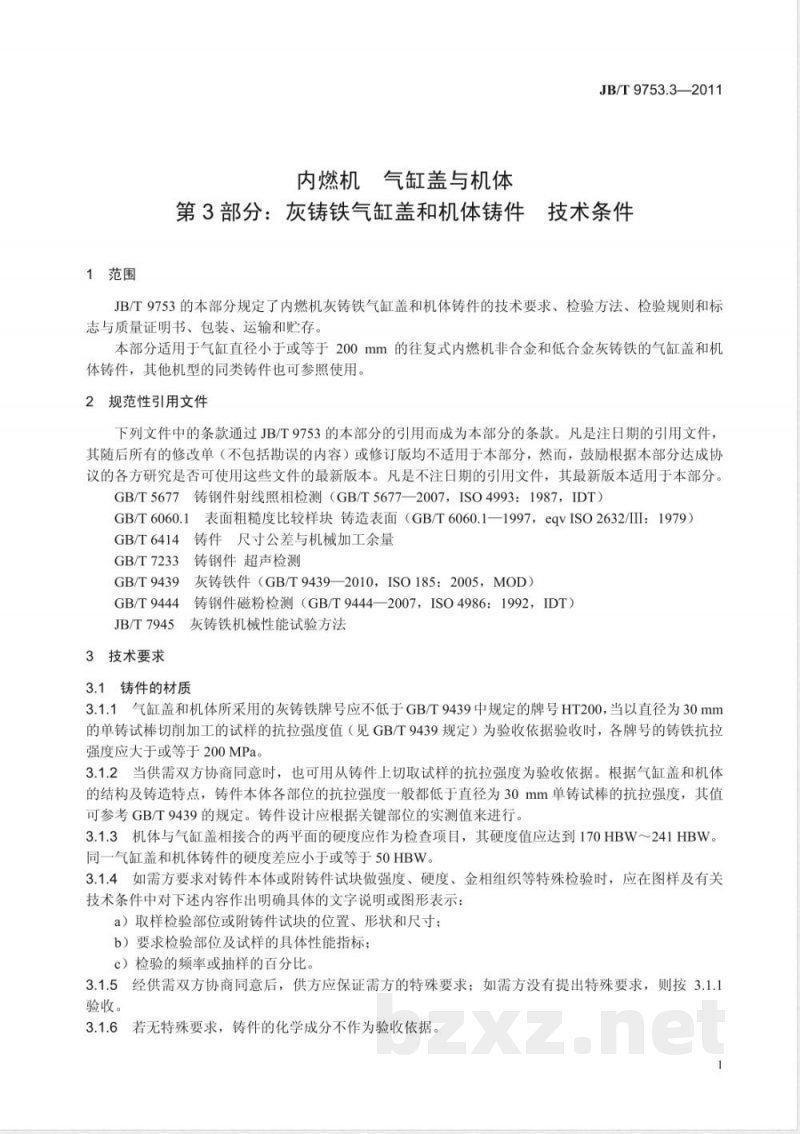

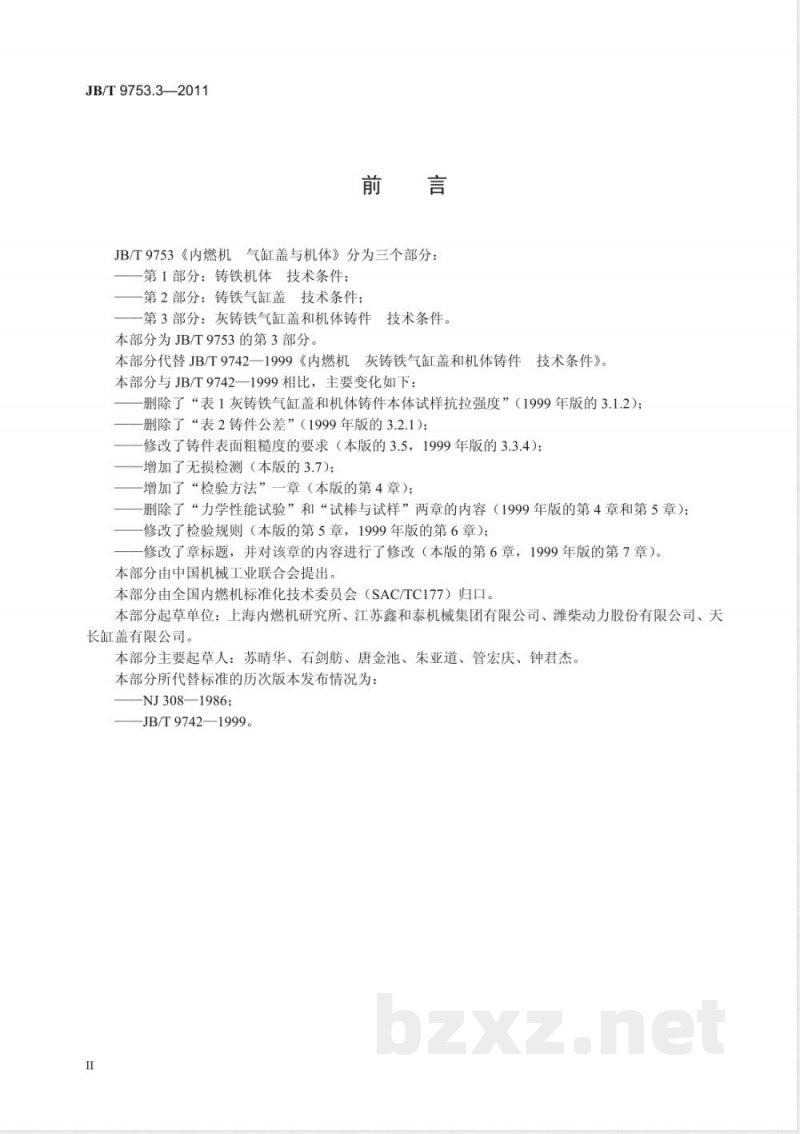

JB/T9753.3—2011 内燃机气缸盖与机体 第3部分：灰铸铁气缸盖和机体铸件技术条件 Internal combustion engines — Cylinder heads and cylinder blocks — Part 3: Gray iron cylinder head and cylinder block castings — Specifications 前言 JB/T9753《内燃机气缸盖与机体》分为三个部分： 第1部分：铸铁机体技术条件； 第2部分：铸铁气缸盖技术条件； 第3部分：灰铸铁气缸盖和机体铸件技术条件。 本部分为第3部分，代替JB/T9742—1999《内燃机灰铸铁气缸盖和机体铸件技术条件》。 与1999版相比，主要变化如下：删除铸件抗拉强度相关表格；删除铸件公差表；修改表面粗糙度要求；增加无损检测内容；增加检验方法章节；删除力学性能试验及试样内容；调整检验规则及章节结构；修改标志与包装运输相关内容等。 1 范围 本部分规定了内燃机灰铸铁气缸盖和机体铸件的技术要求、检验方法、检验规则以及标志与质量证明书、包装、运输和贮存。 本部分适用于气缸直径小于或等于200mm的往复式内燃机非合金及低合金灰铸铁气缸盖和机体铸件，其他机型同类铸件可参照使用。 2 规范性引用文件 GB/T5677 铸钢件射线照相检测 GB/T6060.1 铸造表面粗糙度比较样块 GB/T6414 铸件尺寸公差与机械加工余量 GB/T7233 铸钢件超声检测 GB/T9439 灰铸铁件 GB/T9444 铸钢件磁粉检测 JB/T7945 灰铸铁机械性能试验方法 3 技术要求 3.1 铸件的材质 3.1.1 气缸盖和机体所用灰铸铁牌号应不低于GB/T9439规定的HT200。以直径30mm单铸试棒试样抗拉强度为验收依据时，各牌号铸铁抗拉强度应≥200MPa。 3.1.2 经供需双方协商，也可采用从铸件本体切取试样的抗拉强度作为验收依据。铸件各部位抗拉强度应满足结构及工艺要求。 3.2 铸件的尺寸公差和质量偏差 3.3 铸件的铸造缺陷及外观质量 3.4 铸件的密封性 3.5 铸件的表面粗糙度（已修改要求） 3.6 铸件的清洁度 3.7 铸件的无损检测（新增内容） 3.8 铸件的修整 3.9 铸件的残余应力 4 检验方法 4.1 检验项目 4.2 检验方法 5 检验规则 5.1 检验的责任 5.2 批量的划分 5.3 检验规则 6 标志与质量证明书、包装、运输和贮存 6.1 标志与质量证明书 6.2 包装、运输和贮存
