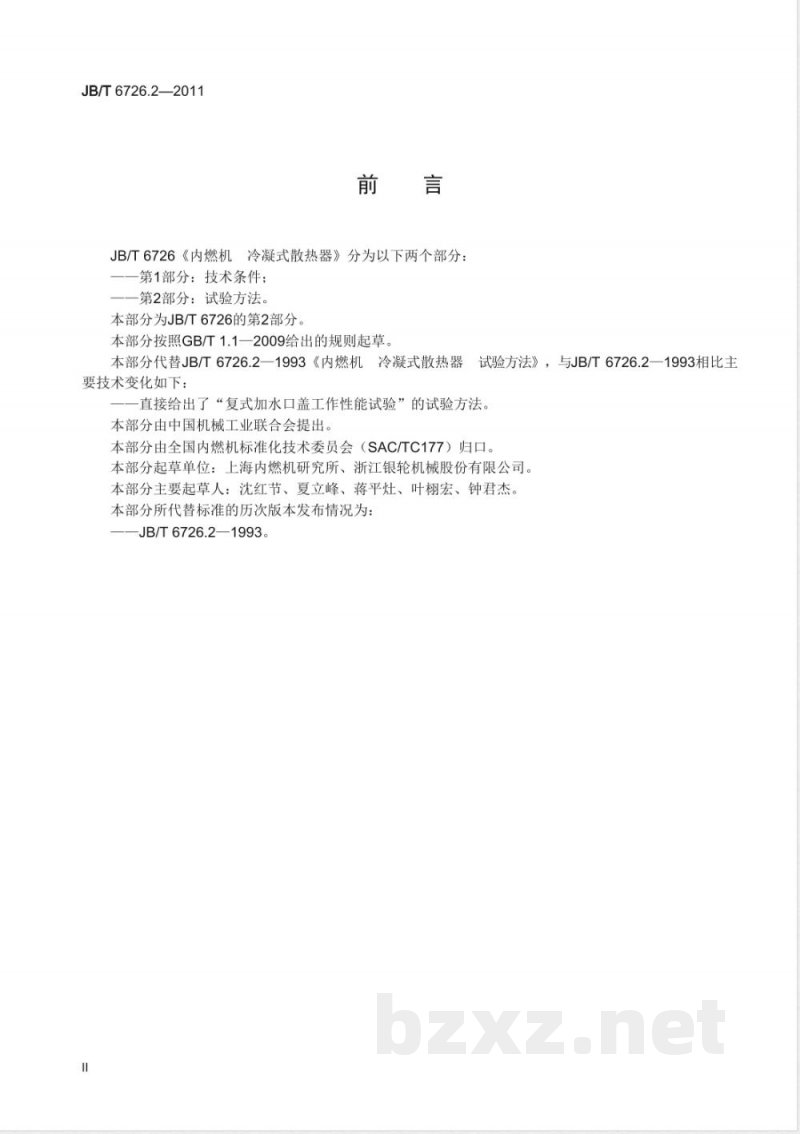

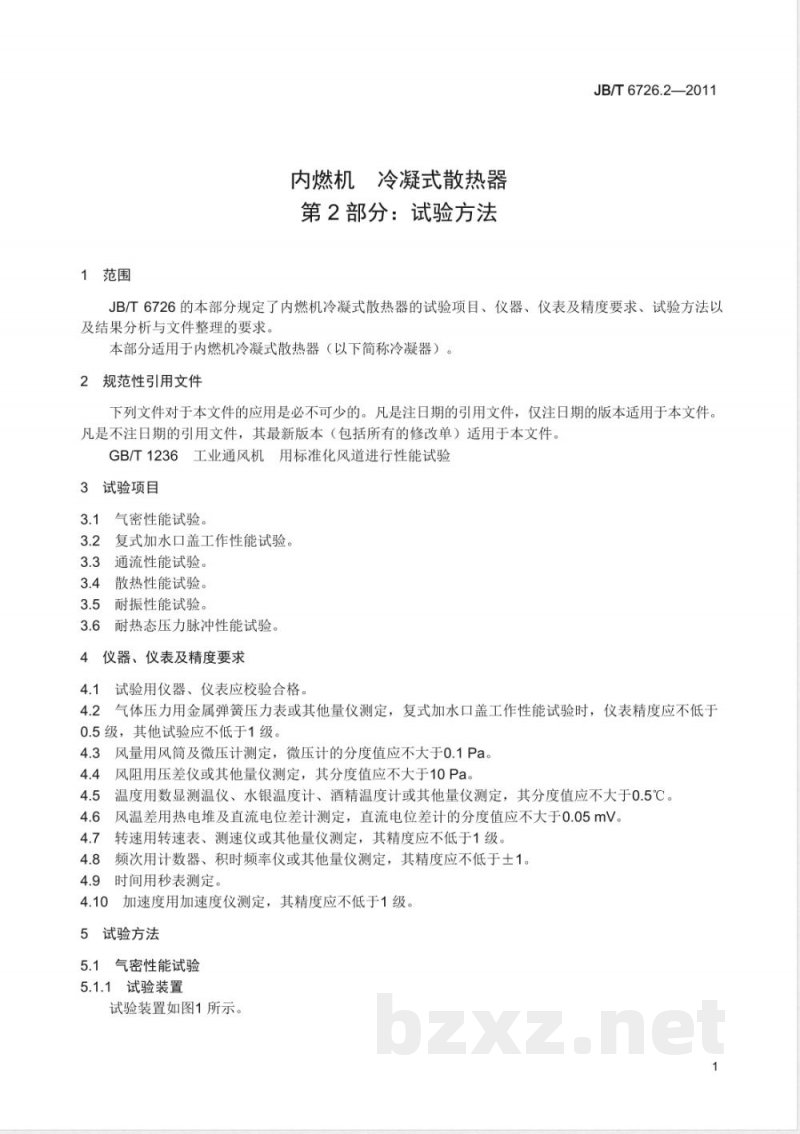

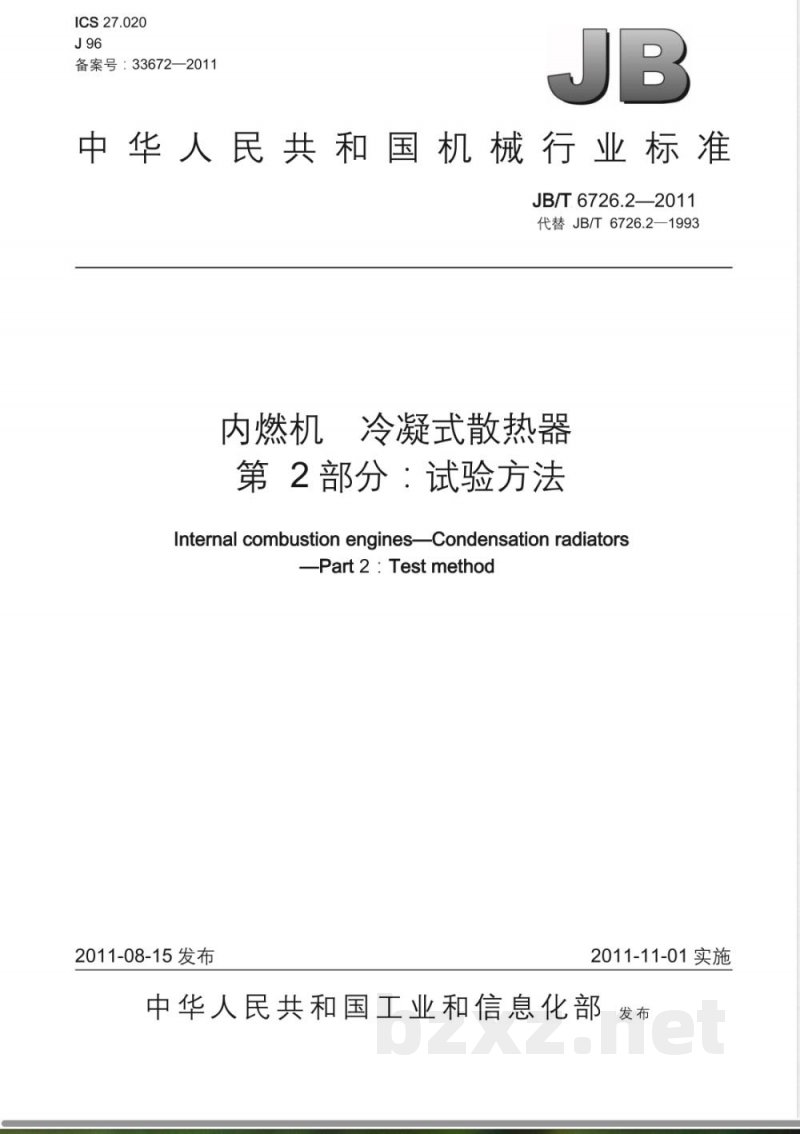

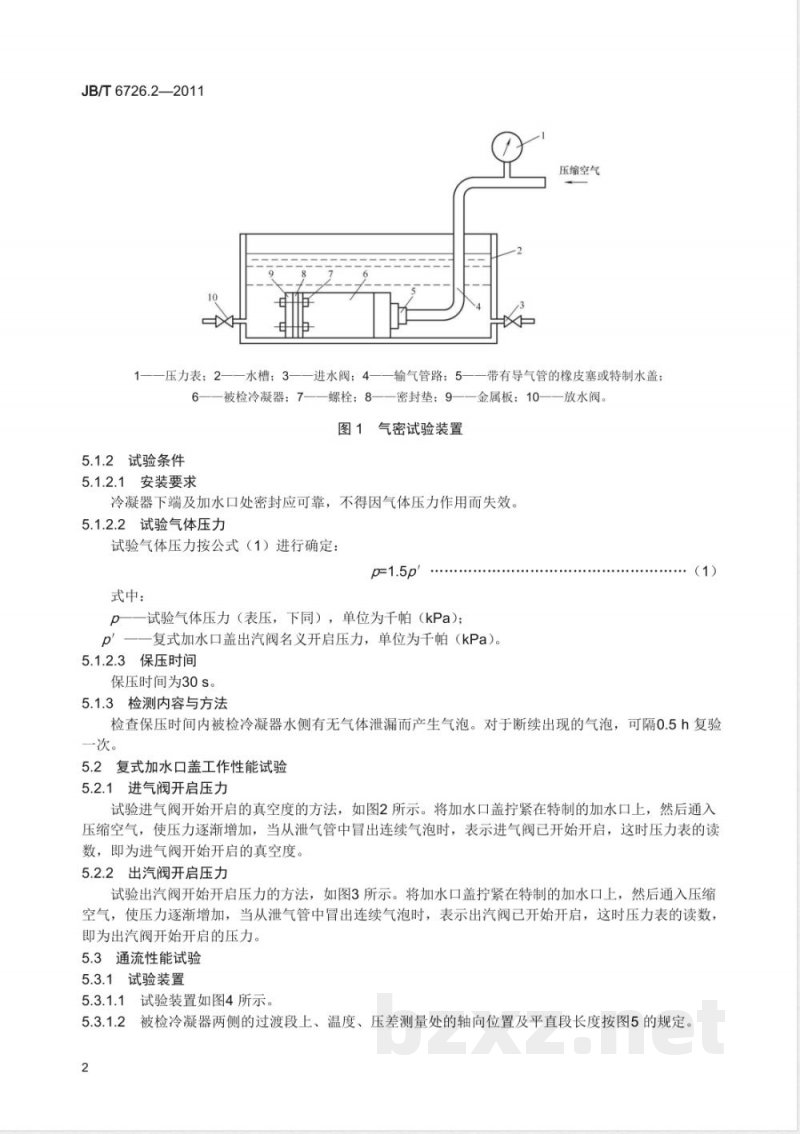

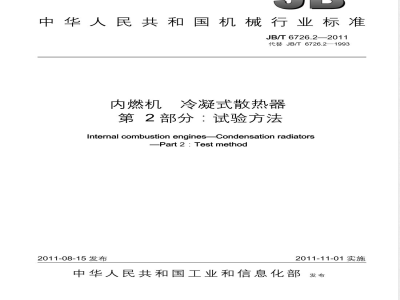

JB/T6726.2—2011 内燃机冷凝式散热器 第2部分：试验方法 Internal combustion engines Condensation radiators — Part 2: Test method 前言 JB/T6726《内燃机冷凝式散热器》分为两个部分： 第1部分：技术条件； 第2部分：试验方法。 本部分为第2部分，代替JB/T6726.2—1993《内燃机冷凝式散热器试验方法》。 本部分与1993版相比，主要变化为直接给出了“复式加水口盖工作性能试验”的试验方法。 1 范围 本部分规定了内燃机冷凝式散热器的试验项目、仪器仪表及精度要求、试验方法以及结果分析与文件整理要求。 本部分适用于内燃机冷凝式散热器（以下简称冷凝器）。 2 规范性引用文件 GB/T1236 工业通风机用标准化风道进行性能试验 3 试验项目 3.1 气密性能试验 3.2 复式加水口盖工作性能试验 3.3 通流性能试验 3.4 散热性能试验 3.5 耐振性能试验 3.6 耐热态压力脉冲性能试验 4 仪器、仪表及精度要求 4.1 试验用仪器仪表应校验合格。 4.2 气体压力用金属弹簧压力表或其他量仪测定，复式加水口盖试验精度不低于0.5级，其余不低于1级。 4.3 风量用风筒及微压计测定，微压计分度值不大于0.1Pa。 4.4 风阻用压差仪或其他量仪测定，分度值不大于10Pa。 4.5 温度用数显测温仪、水银温度计或酒精温度计测定，分度值不大于0.5℃。 4.6 风温差用热电堆及直流电位差计测定，分度值不大于0.05mV。 4.7 转速用转速表或测速仪测定，精度不低于1级。 4.8 频次用计数器或积时频率仪测定，精度不低于±1。 4.9 时间用秒表测定。 4.10 加速度用加速度仪测定，精度不低于1级。 5 试验方法 5.1 气密性能试验 5.1.1 试验装置如图1所示。 （装置包括压力表、水槽、压缩空气、进水阀、输气管路、密封结构及被检冷凝器等） 5.1.2 试验条件 5.1.2.1 安装要求 冷凝器下端及加水口密封应可靠，不得因气体压力作用而失效。 5.1.2.2 试验气体压力 试验气体压力按公式确定： P = 1.5 p' 其中：P为试验气体压力（kPa）；p'为复式加水口盖出汽阀名义开启压力（kPa）。 5.1.2.3 保压时间 保压时间为30s。 5.1.3 检测内容与方法 检查保压期间被检冷凝器水侧是否有气体泄漏产生气泡。断续气泡可间隔0.5h复验一次。 5.2 复式加水口盖工作性能试验 （后续试验内容未完整展开）
