YS/T 336-2010
基本信息
标准号： YS/T 336-2010
中文名称：铜、镍及其合金管材和棒材断口检验方法
标准类别：其他行业标准
英文名称：Method of fracture test for tube and rod of copper and copper alloys,nickel and nickel alloys
标准状态：现行
发布日期：2010-11-22
实施日期：2011-03-01
出版语种：简体中文
下载格式：.pdf .zip
标准分类号
标准ICS号：冶金>>金属材料试验>>77.040.99金属材料的其他试验方法
中标分类号：冶金>>金属化学分析方法>>H13重金属极其合金分析方法
关联标准
替代情况：替代YS/T 336-1994
出版信息
出版社：中国标准出版社
页数：8页
标准价格：14.0
出版日期：2011-03-01
相关单位信息
起草人：朱迎利、孟惠娟、赵万花、郭慧稳、曹利、温正、雷雨
起草单位：中铝洛阳铜业有限公司
归口单位：全国有色金属标准化技术委员会
提出单位：全国有色金属标准化技术委员会
发布部门：中华人民共和国工业和信息化部
主管部门：全国有色金属标准化技术委员会
标准简介
本标准规定了铜、镍及其合金管材和棒材断口检验方法的方法原理、一般要求、试样制备、检验方法、结果判定、检验报告等。
本标准适用于的铜、镍及其合金管、棒材的断口检验。根据断口检验来判断管棒材的内部质量情况。
class="f14" style="padding-top:10px; padding-left:12px; padding-bottom:10px;"> 本标准代替YS/T336—1994《铜、镍及其合金管材和棒材断口检验方法》。
本标准与YS/T336—1994相比,主要变化如下:
———增设了前言、范围、方法原理、检验报告等内容;
———在“4 试样制备”中增加了“折断断口应保持清洁,不允许受到损伤或污染”等内容;
———在“5 检验方法”中规定“断口应以目视检验,目视识别有困难,可采用10倍以下的放大镜检验,并进行缺陷尺寸测定”。
本标准由全国有色金属标准化技术委员会提出并归口。
本标准由中铝洛阳铜业有限公司负责起草。
本标准主要起草人:朱迎利、孟惠娟、赵万花、郭慧稳、曹利、温正、雷雨。
本标准所代替标准的历次版本发布情况为:
———YS/T336—1994、YB732—1971。
class="f14" style="padding-top:10px; padding-left:12px; padding-bottom:10px;"> 本标准代替YS/T336—1994《铜、镍及其合金管材和棒材断口检验方法》。
本标准与YS/T336—1994相比,主要变化如下:
———增设了前言、范围、方法原理、检验报告等内容;
———在“4 试样制备”中增加了“折断断口应保持清洁,不允许受到损伤或污染”等内容;
———在“5 检验方法”中规定“断口应以目视检验,目视识别有困难,可采用10倍以下的放大镜检验,并进行缺陷尺寸测定”。
本标准由全国有色金属标准化技术委员会提出并归口。
本标准由中铝洛阳铜业有限公司负责起草。
本标准主要起草人:朱迎利、孟惠娟、赵万花、郭慧稳、曹利、温正、雷雨。
本标准所代替标准的历次版本发布情况为:
———YS/T336—1994、YB732—1971。
标准图片预览
标准内容
ICS77.040.99
中华人民共和国有色金属行业标准YS/T336—2010
代替YS/T336—1994
铜、镍及其合金管材和棒材断口检验方法Method of fracture test for tube and rod of copper and copperalloys,nickelandnickelalloys2010-11-22发布
中华人民共和国工业和信息化部发布
2011-03-01实施

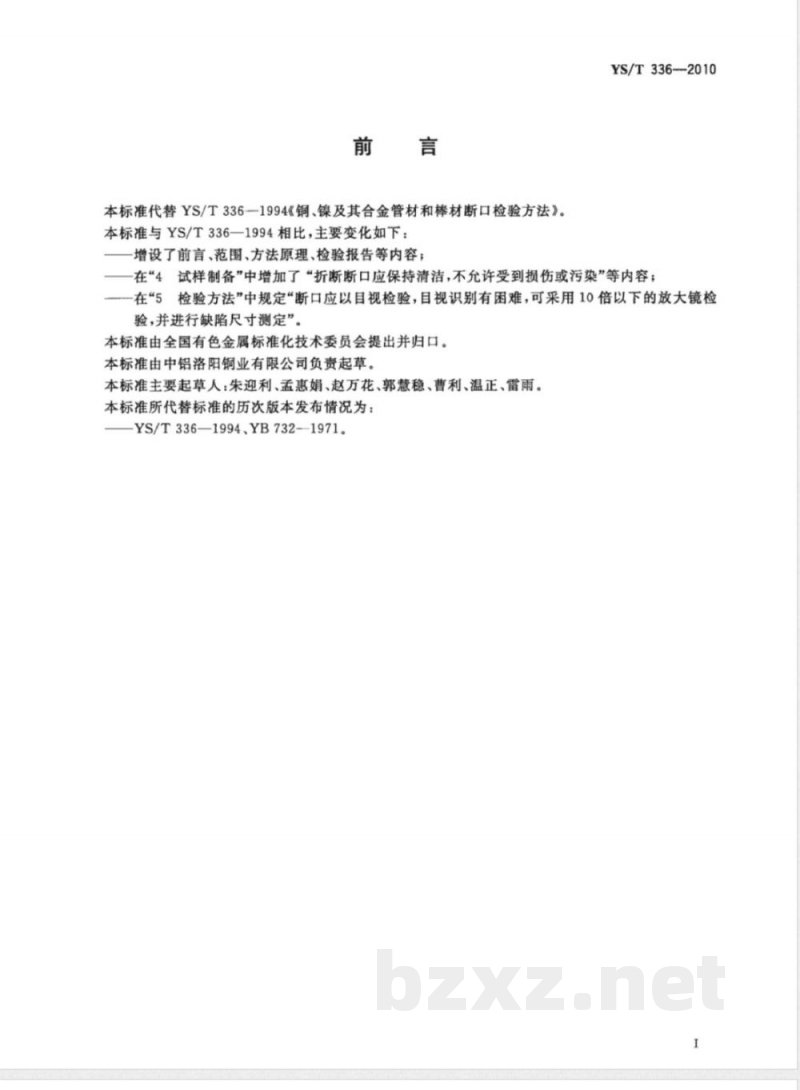

本标准代替YS/T336-1994《铜、镍及其合金管材和棒材断口检验方法》。本标准与YS/T336一1994相比，主要变化如下：增设了前言、范围、方法原理、检验报告等内容YS/T336-2010
一在“4试样制备”中增加了“折断断口应保持清洁，不允许受到损伤或污染”等内容；一在“5检验方法”中规定“断口应以目视检验，目视识别有困难，可采用10倍以下的放大镜检验，并进行缺陷尺寸测定”。
本标准由全国有色金属标准化技术委员会提出并归口。本标准由中铝洛阳铜业有限公司负责起草。本标准主要起草人：朱迎利、孟惠娟、赵万花、郭慧稳、曹利、温正、雷雨。本标准所代替标准的历次版本发布情况为：-YS/T336—1994、YB732-1971。I

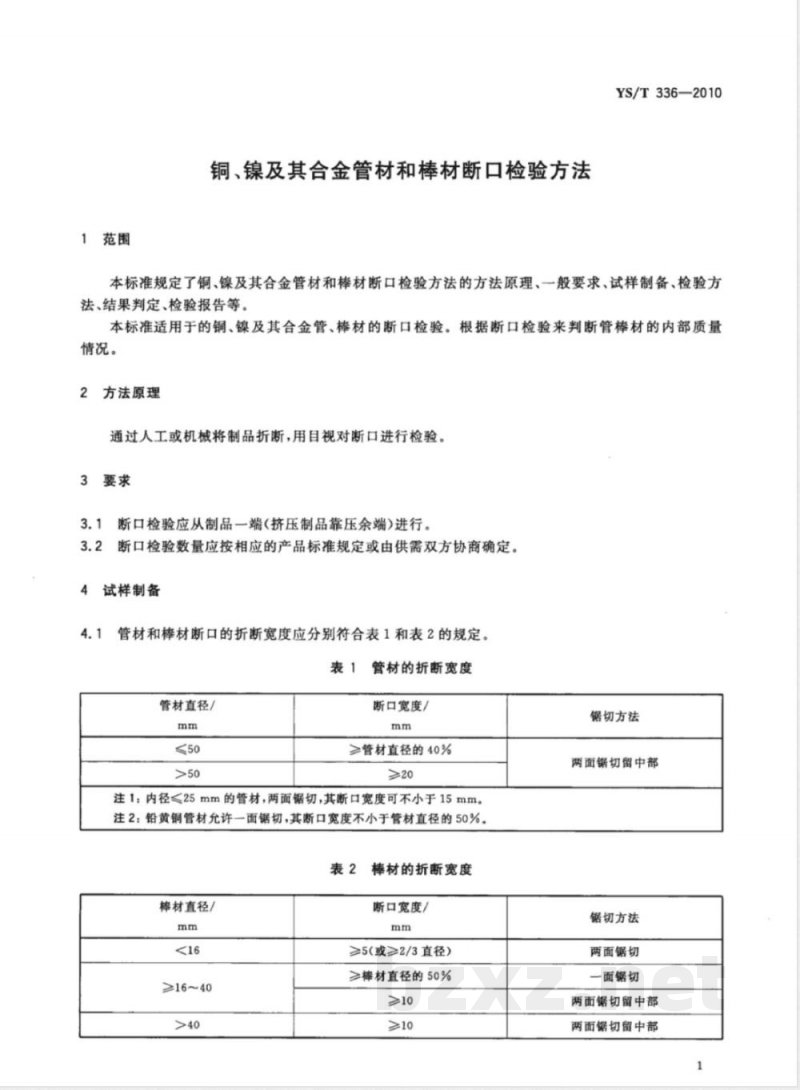

铜、镍及其合金管材和棒材断口检验方法YS/T336—2010
本标准规定了铜、镍及其合金管材和棒材断口检验方法的方法原理、一般要求、试样制备、检验方法、结果判定、检验报告等。
本标准适用于的铜、镍及其合金管、棒材的断口检验。根据断口检验来判断管棒材的内部质量情况。
方法原理
通过人工或机械将制品折断，用自视对断口进行检验。要求
断口检验应从制品一端(挤压制品靠压余端进行。3.2
断口检验数量应按相应的产品标准规定或由供需双方协商确定。试样制备
管材和棒材断口的折断宽度应分别符合表1和表2的规定。表1
管材的折断宽度
管材直径/
断口宽度/
≥管材直径的40%
注1：内径<25mm的管材，两面锯切，其断口宽度可不小于15mm。注2：铅黄铜管材允许一面锯切，其断口宽度不小于管材直径的50%，表2
棒材的折断宽度
棒材直径/
≥16~40
断口宽度/
≥5（或≥2/3直径）
棒材直径的50%
锯切方法
两面锯切留中部
锯切方法
两面锯切
一面锯切
两面锯切留中部
两面锯切留中部

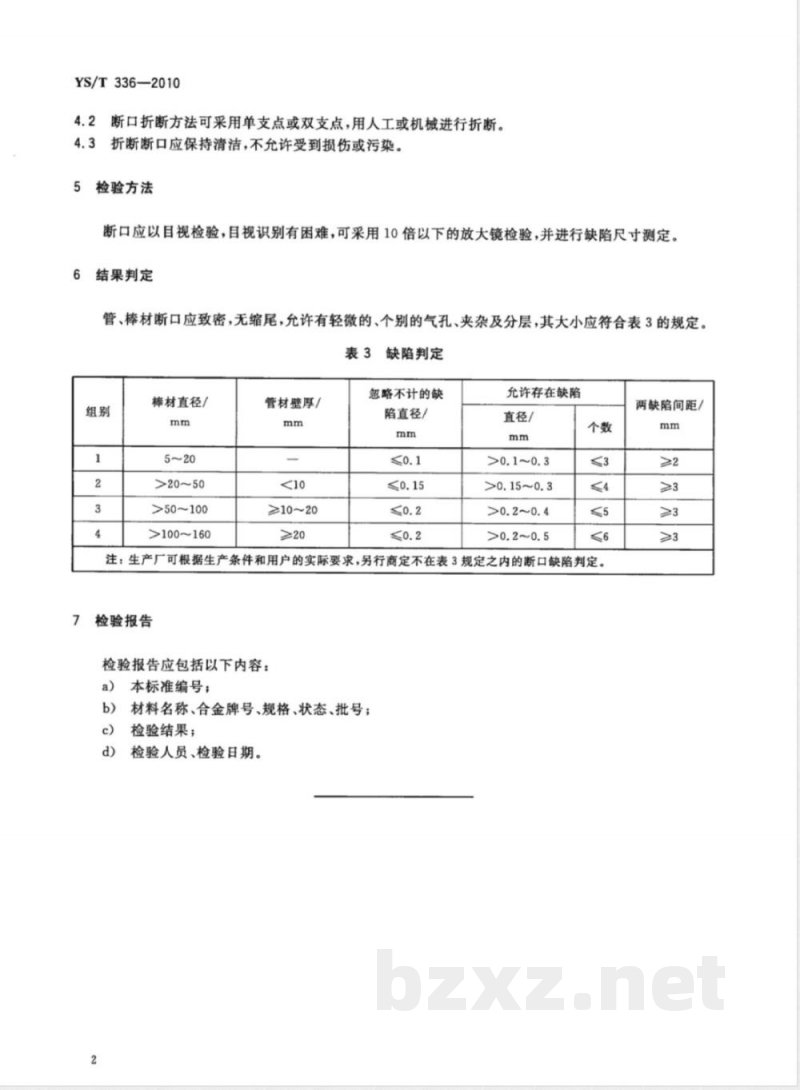

YS/T336—2010
断口折断方法可采用单支点或双支点，用人工或机械进行折断。折断断口应保持清洁，不允许受到损伤或污染。4.3
检验方法
断口应以目视检验，目视识别有困难，可采用10倍以下的放大镜检验，并进行缺陷尺寸测定。6
结果判定
管、棒材断口应致密，无缩尾，允许有轻微的、个别的气孔、夹杂及分层，其大小应符合表3的规定。表3
缺陷判定免费标准bzxz.net
棒材直径/
>20~50
>50~100
>100~160
管材壁厚/
≥10~20
忽略不计的缺
陷直径/
允许存在缺陷
直径/
>0.15~0.3
注：生产厂可根据生产条件和用户的实际要求，另行商定不在表3规定之内的断口缺陷判定。检验报告
检验报告应包括以下内容：
本标准编号；
材料名称、合金牌号、规格、状态、批号；b）
检验结果；
检验人员、检验日期。
两缺陷间距/
YS/T336-2010
中华人民共和国有色金属
行业标准
铜、镍及其合金管材和棒材断口检验方法YS/T336—2010
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.5
5字数5千字
2011年1月第一版
2011年1月第一次印刷
书号：155066·2-21478
8定价14.00元
如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：(010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
中华人民共和国有色金属行业标准YS/T336—2010
代替YS/T336—1994
铜、镍及其合金管材和棒材断口检验方法Method of fracture test for tube and rod of copper and copperalloys,nickelandnickelalloys2010-11-22发布
中华人民共和国工业和信息化部发布
2011-03-01实施
本标准代替YS/T336-1994《铜、镍及其合金管材和棒材断口检验方法》。本标准与YS/T336一1994相比，主要变化如下：增设了前言、范围、方法原理、检验报告等内容YS/T336-2010
一在“4试样制备”中增加了“折断断口应保持清洁，不允许受到损伤或污染”等内容；一在“5检验方法”中规定“断口应以目视检验，目视识别有困难，可采用10倍以下的放大镜检验，并进行缺陷尺寸测定”。
本标准由全国有色金属标准化技术委员会提出并归口。本标准由中铝洛阳铜业有限公司负责起草。本标准主要起草人：朱迎利、孟惠娟、赵万花、郭慧稳、曹利、温正、雷雨。本标准所代替标准的历次版本发布情况为：-YS/T336—1994、YB732-1971。I
铜、镍及其合金管材和棒材断口检验方法YS/T336—2010
本标准规定了铜、镍及其合金管材和棒材断口检验方法的方法原理、一般要求、试样制备、检验方法、结果判定、检验报告等。
本标准适用于的铜、镍及其合金管、棒材的断口检验。根据断口检验来判断管棒材的内部质量情况。
方法原理
通过人工或机械将制品折断，用自视对断口进行检验。要求
断口检验应从制品一端(挤压制品靠压余端进行。3.2
断口检验数量应按相应的产品标准规定或由供需双方协商确定。试样制备
管材和棒材断口的折断宽度应分别符合表1和表2的规定。表1
管材的折断宽度
管材直径/
断口宽度/
≥管材直径的40%
注1：内径<25mm的管材，两面锯切，其断口宽度可不小于15mm。注2：铅黄铜管材允许一面锯切，其断口宽度不小于管材直径的50%，表2
棒材的折断宽度
棒材直径/
≥16~40
断口宽度/
≥5（或≥2/3直径）
棒材直径的50%
锯切方法
两面锯切留中部
锯切方法
两面锯切
一面锯切
两面锯切留中部
两面锯切留中部
YS/T336—2010
断口折断方法可采用单支点或双支点，用人工或机械进行折断。折断断口应保持清洁，不允许受到损伤或污染。4.3
检验方法
断口应以目视检验，目视识别有困难，可采用10倍以下的放大镜检验，并进行缺陷尺寸测定。6
结果判定
管、棒材断口应致密，无缩尾，允许有轻微的、个别的气孔、夹杂及分层，其大小应符合表3的规定。表3
缺陷判定免费标准bzxz.net
棒材直径/
>20~50
>50~100
>100~160
管材壁厚/
≥10~20
忽略不计的缺
陷直径/
允许存在缺陷
直径/
>0.15~0.3
注：生产厂可根据生产条件和用户的实际要求，另行商定不在表3规定之内的断口缺陷判定。检验报告
检验报告应包括以下内容：
本标准编号；
材料名称、合金牌号、规格、状态、批号；b）
检验结果；
检验人员、检验日期。
两缺陷间距/
YS/T336-2010
中华人民共和国有色金属
行业标准
铜、镍及其合金管材和棒材断口检验方法YS/T336—2010
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.5
5字数5千字
2011年1月第一版
2011年1月第一次印刷
书号：155066·2-21478
8定价14.00元
如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：(010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
