JB/T 12114-2015
基本信息
标准号： JB/T 12114-2015
中文名称：电袋复合除尘器气流分布模拟试验方法
标准类别：其他行业标准
英文名称：Flow field simulation technical specification for electrostatic fabric integrated precipitator
标准状态：现行
发布日期：2015-04-30
实施日期：2015-10-01
出版语种：简体中文
下载格式：.pdf .zip
标准分类号
标准ICS号：环保、保健与安全>>环境保护>>13.020.40污染、污染控制和保护
中标分类号：机械>>通用机械与设备>>J88环境保护设备
关联标准
出版信息
出版社：机械工业出版社
标准价格：15.0
出版日期：2015-10-01
相关单位信息
起草人：王勇、姚宇平、高翔、党小庆、郭相生、张滨渭、付智明、柳静献、杜宇江、刘美玲、许东旭、朱召平、李谨、骆明儿
起草单位：浙江菲达环保科技股份有限公司、浙江大学、西安建筑科技大学、河南中材环保有限公司、西安热工研究院有限公司、东北大学、福建龙净环保股份有限公司、南京国电科学技术研究院、绍兴市质量技术监督检测院
归口单位：机械工业环境保护机械标准化技术委员会（CMIF/TC7）
提出单位：中国机械工业联合会
发布部门：中华人民共和国工业和信息化部
主管部门：机械工业环境保护机械标准化技术委员会（CMIF/TC7）
标准简介
本标准规定了电袋复合除尘器气流分布模拟试验的术语和定义、试验方法、技术要求、评判标准。本标准适用于电袋复合除尘器气流分布CFD模拟试验。
本标准按照GB/T 1.1-2009给出的规则起草。
本标准由中国机械工业联合会提出。
本标准由机械工业环境保护机械标准化技术委员会（CMIF/TC7）归口。
本标准起草单位：浙江菲达环保科技股份有限公司、浙江大学、西安建筑科技大学、河南中材环保有限公司、西安热工研究院有限公司、东北大学、福建龙净环保股份有限公司、南京国电科学技术研究院、绍兴市质量技术监督检测院。
本标准主要起草人：王勇、姚宇平、高翔、党小庆、郭相生、张滨渭、付智明、柳静献、杜宇江、刘美玲、许东旭、朱召平、李谨、骆明儿。
本标准为首次发布。
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 16845-2008 除尘器 术语
本标准按照GB/T 1.1-2009给出的规则起草。
本标准由中国机械工业联合会提出。
本标准由机械工业环境保护机械标准化技术委员会（CMIF/TC7）归口。
本标准起草单位：浙江菲达环保科技股份有限公司、浙江大学、西安建筑科技大学、河南中材环保有限公司、西安热工研究院有限公司、东北大学、福建龙净环保股份有限公司、南京国电科学技术研究院、绍兴市质量技术监督检测院。
本标准主要起草人：王勇、姚宇平、高翔、党小庆、郭相生、张滨渭、付智明、柳静献、杜宇江、刘美玲、许东旭、朱召平、李谨、骆明儿。
本标准为首次发布。
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 16845-2008 除尘器 术语
标准图片预览
标准内容
ICS13.020.40
备案号：49798—2015

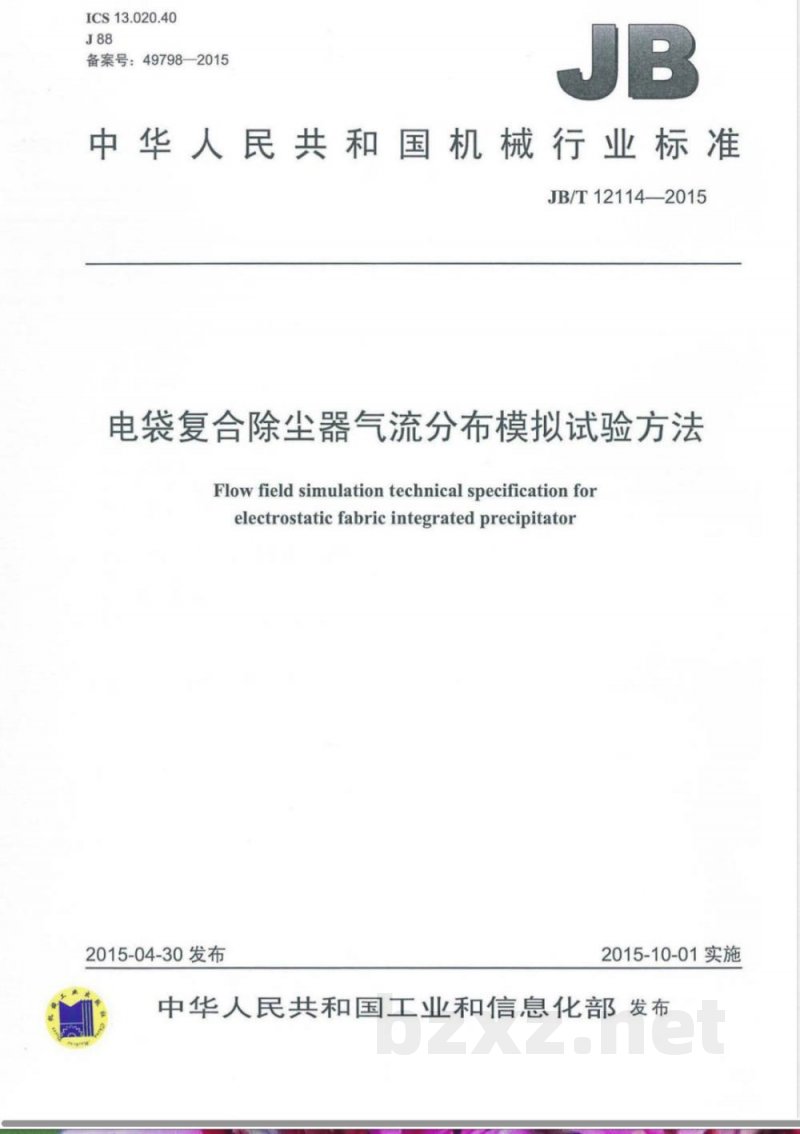

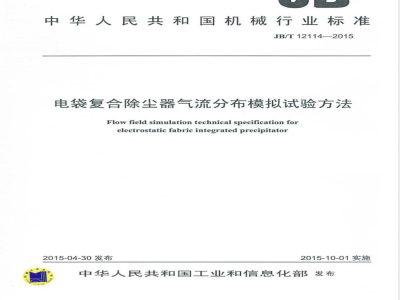

中华人民共和国机械行业标准
JB/T12114—2015
电袋复合除尘器气流分布模拟试验方法Flowfield simulationtechnical specificationforelectrostaticfabricintegratedprecipitaton2015-04-30发布
2015-10-01实施

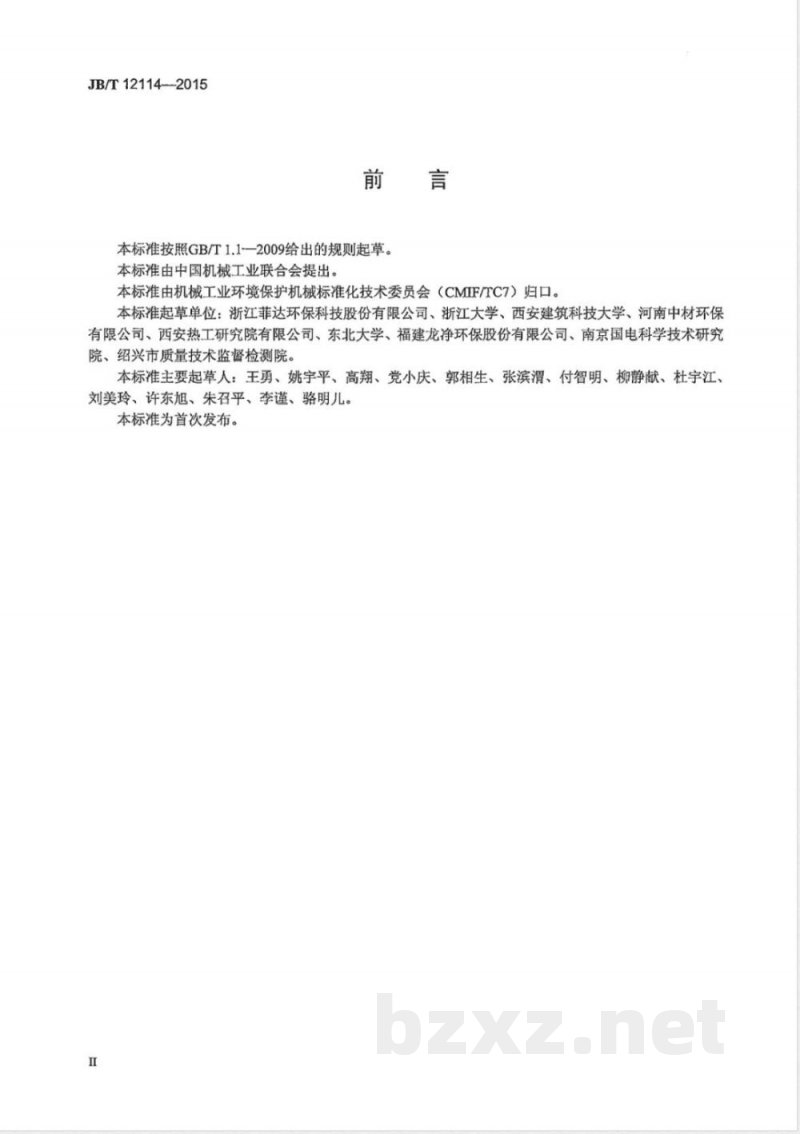

中华人民共和国工业和信息化部发布前言
1范围
2规范性引用文件
3术语和定义，

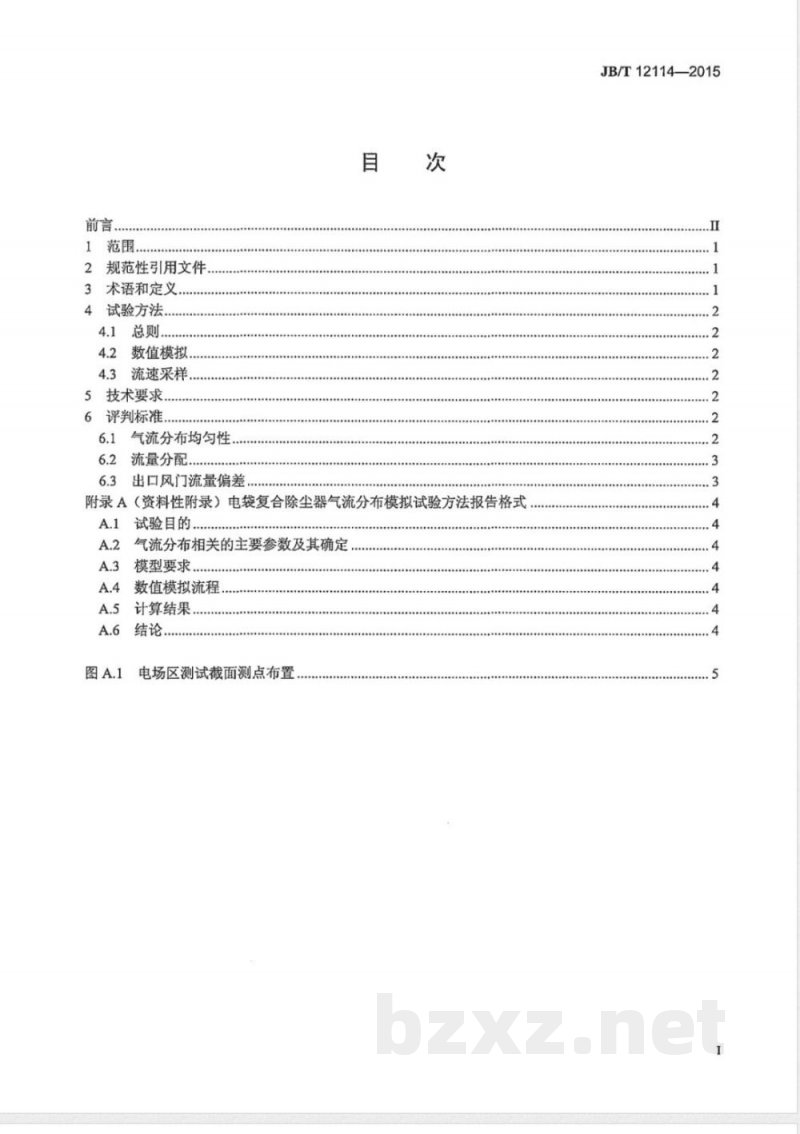

4试验方法.
4.1总则..Www.bzxZ.net
4.2数值模拟.
4.3流速采样
5技术要求.
6评判标准.
6.1气流分布均匀性
6.2流量分配
6.3出口风门流量偏差，
附录A（资料性附录）电袋复合除尘器气流分布模拟试验方法报告格式A.1试验目的.
气流分布相关的主要参数及其确定模型要求..
A.4数值模拟流程
计算结果.
电场区测试截面测点布置
JB/T12114—2015
JB/T12114—-2015
本标准按照GB/T1.12009给出的规则起草。本标准由中国机械工业联合会提出。本标准由机械工业环境保护机械标准化技术委员会（CMIF/TC7）归口。本标准起草单位：浙江菲达环保科技股份有限公司、浙江大学、西安建筑科技大学、河南中材环保有限公司、西安热工研究院有限公司、东北大学、福建龙净环保股份有限公司、南京国电科学技术研究院、绍兴市质量技术监督检测院。本标准主要起草人：王勇、姚宇平、高翔、党小庆、郭相生、张滨渭、付智明、柳静献、杜宇江、刘美玲、许东旭、朱召平、李谨、骆明儿。本标准为首次发布。

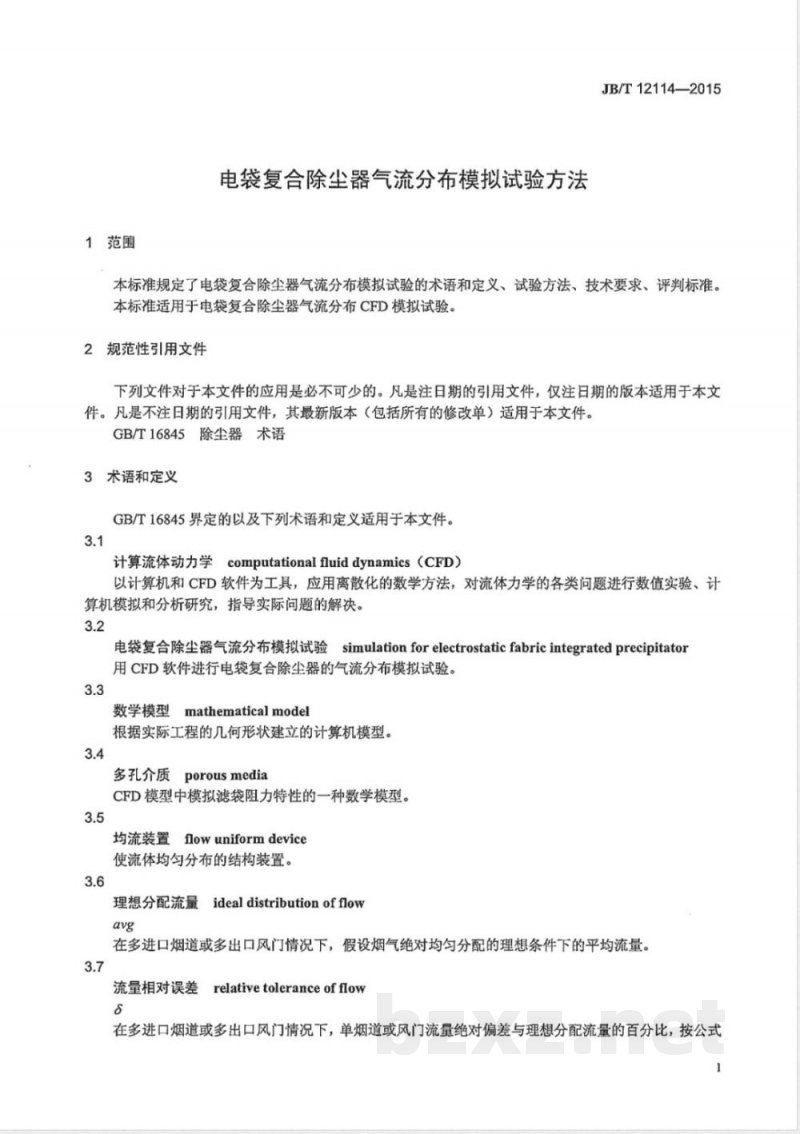

1范围
电袋复合除尘器气流分布模拟试验方法JB/T12114—2015
本标准规定了电袋复合除尘器气流分布模拟试验的术语和定义、试验方法、技术要求、评判标准。本标准适用于电袋复合除尘器气流分布CFD模拟试验。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T16845除尘器术语
3术语和定义
GB/T16845界定的以及下列术语和定义适用于本文件。3.1
计算流体动力学computationalfluiddynamics（CFD）以计算机和CFD软件为工具，应用离散化的数学方法，对流体力学的各类问题进行数值实验、计算机模拟和分析研究，指导实际问题的解决。3.2
电袋复合除尘器气流分布模拟试验simulationforelectrostaticfabricintegratedprecipitator用CFD软件进行电袋复合除尘器的气流分布模拟试验。3.3
mathematicalmodel
数学模型
根据实际工程的几何形状建立的计算机模型。3.4
porousmedia
多孔介质
CFD模型中模拟滤袋阻力特性的一种数学模型。3.5
均流装置flowuniformdevice
使流体均匀分布的结构装置。
量idealdistributionofflow
理想分配流量
在多进口烟道或多出口风门情况下，假设烟气绝对均匀分配的理想条件下的平均流量。3.7
relativetoleranceof flow
流量相对误差
在多进口烟道或多出口风门情况下，单烟道或风门流量绝对偏差与理想分配流量的百分比，按公式1
JB/T12114—2015
(1）计算。
式中：
8一流量相对误差，%；
F-avg×100
F一单通道测试真实值，单位为立方米每小时（m/h）：理想分配流量，单位为立方米每小时（m/h）avg
4试验方法

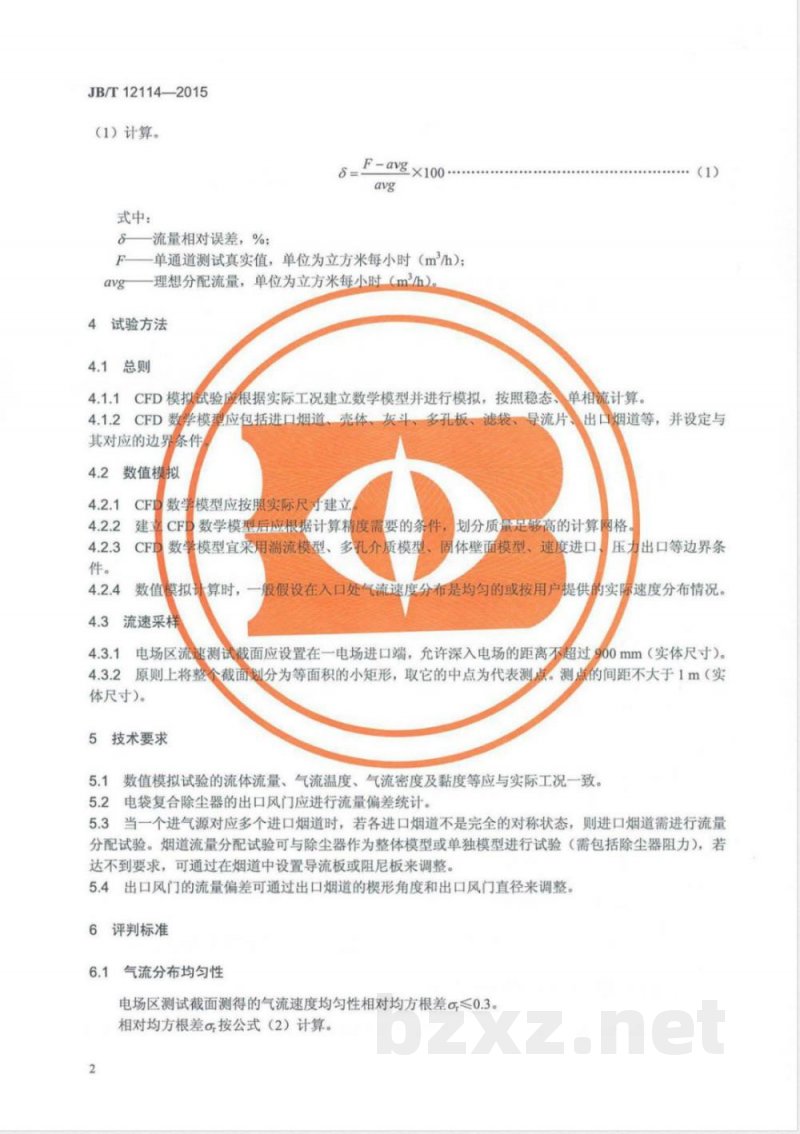

CFD模拟式验应根据实际工况建立数学模型并进行模拟，按照稳态、单相流计算。（1）
4.1.2CFD数学模型应包括进口烟道、壳体、灰斗、多孔板、滤袋、导流片、出口烟道等，并设定与其对应的边界条件
数值模拟
模型应按照实际尺
数学模型后应根据计算精度需要的条件，建文
划分质量足够高的计算网格。
固体壁面模型、速度进口
数学模型宜采用端流模型、多孔介质模型、4.2.4
数值模拟计算时，
流速采样
压力出口等边界条
般假设在入口处气流速度分布是均匀的或按用户提供的实际速度分布情况。4.3.1电场区流速测试截面应设置在一电场进口端，允许深入电场的距离不超过900mm（实体尺寸）。4.3.2原则上将整个截面划分为等面积的小矩形，取它的中点为代表测点。测点的间距不大于1m（实体尺寸）。
5技术要求
5.1数值模拟试验的流体流量、气流温度、气流密度及黏度等应与实际工况一致。5.2电袋复合除尘器的出口风门应进行流量偏差统计。5.3当一个进气源对应多个进口烟道时，若各进口烟道不是完全的对称状态，则进口烟道需进行流量分配试验。烟道流量分配试验可与除尘器作为整体模型或单独模型进行试验（需包括除尘器阻力），若达不到要求，可通过在烟道中设置导流板或阻尼板来调整。5.4出口风门的流量偏差可通过出口烟道的楔形角度和出口风门直径来调整。6评判标准
气流分布均匀性
电场区测试截面测得的气流速度均匀性相对均方根差g≤0.3。相对均方根差按公式（2）计算
式中：
截面测点数；
测点风速，单位为米每秒（m/s）；平均风速，单位为米每秒（m/s）。流量分配
各进口烟道的流量和理想分配流量的相对误差不超过6.3
出口风门流量偏差
出口风门的流量和理想分配流量的相对误差不超过土10%。JB/T12114—2015
JB/T12114—2015
试验目的
附录A
（资料性附录）
电袋复合除尘器气流分布模拟试验方法报告格式气流分布相关的主要参数及其确定A.2.1
烟气量（工况）。
烟气温度、黏度、密度（工况）。滤袋阻力：500Pa~1000Pa。
多孔板开孔率（设计值)。
入口速度（工况）。
出口压力（工况）。
模型要求
数值模拟流程
几何模型建立
网格划分
为保证足够的计算精度和收敛性，网格划分宜采用六面体网格，局部可采用四面体或五面体网格。A.4.3
边界条件设定
代计算
迭代计算是否收敛宜采用残差小于设定值，特征面速度、流量及压力等趋于稳定等判断标准来综合决定。
计算结果
数值模拟试验取样截面及取样点布置如图A.1所示。A.6结论
注：W通常取同极间距的2倍，H≤1m。图A.1
电场区测试截面测点布置
JB/T12114—2015
JB/T12114-2015
打印日期：2016年3月2日D120
中华人民共和国
机械行业标准
电袋复合除尘器气流分布模拟试验方法JB/T121142015
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm·0.75印张·15千字2015年10月第1版第1次印刷
定价：15.00元
书号：15111·12677
网址：http：//www.cmpbook.com编辑部电话：
直销中心电话：
（010）88379399
（010）88379693
封面无防伪标均为盗版
版权专有
侵权必究
