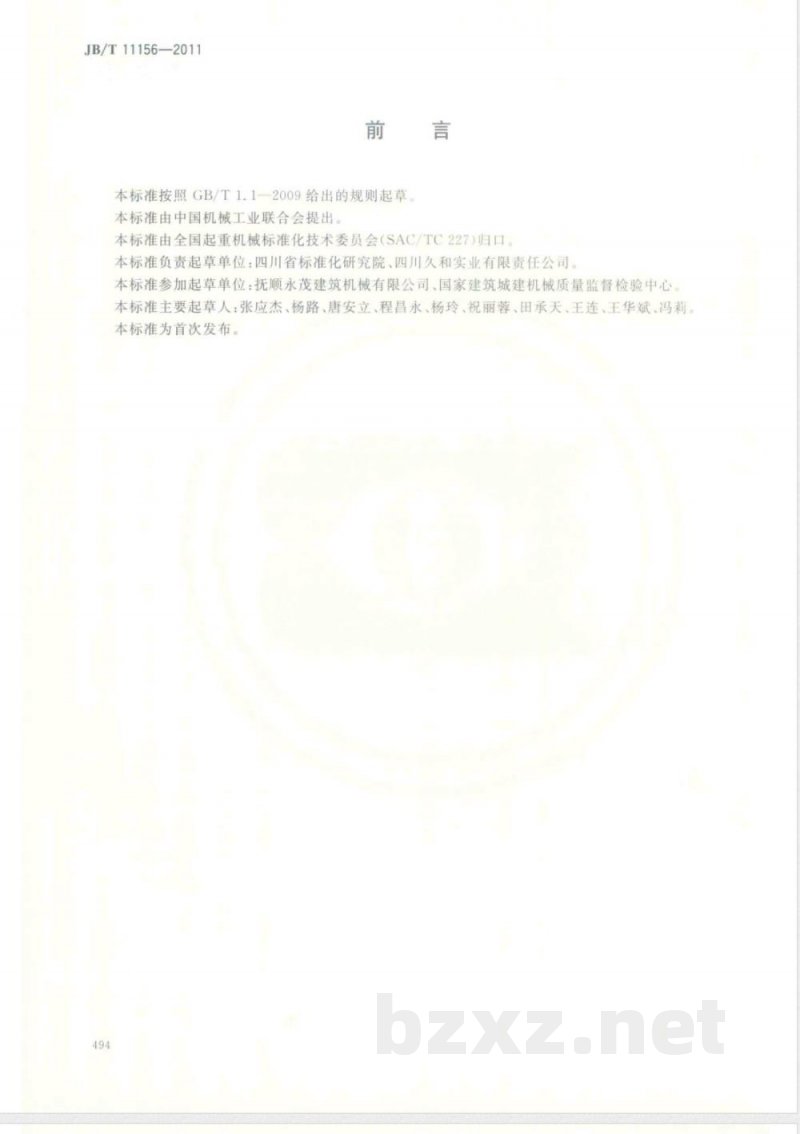

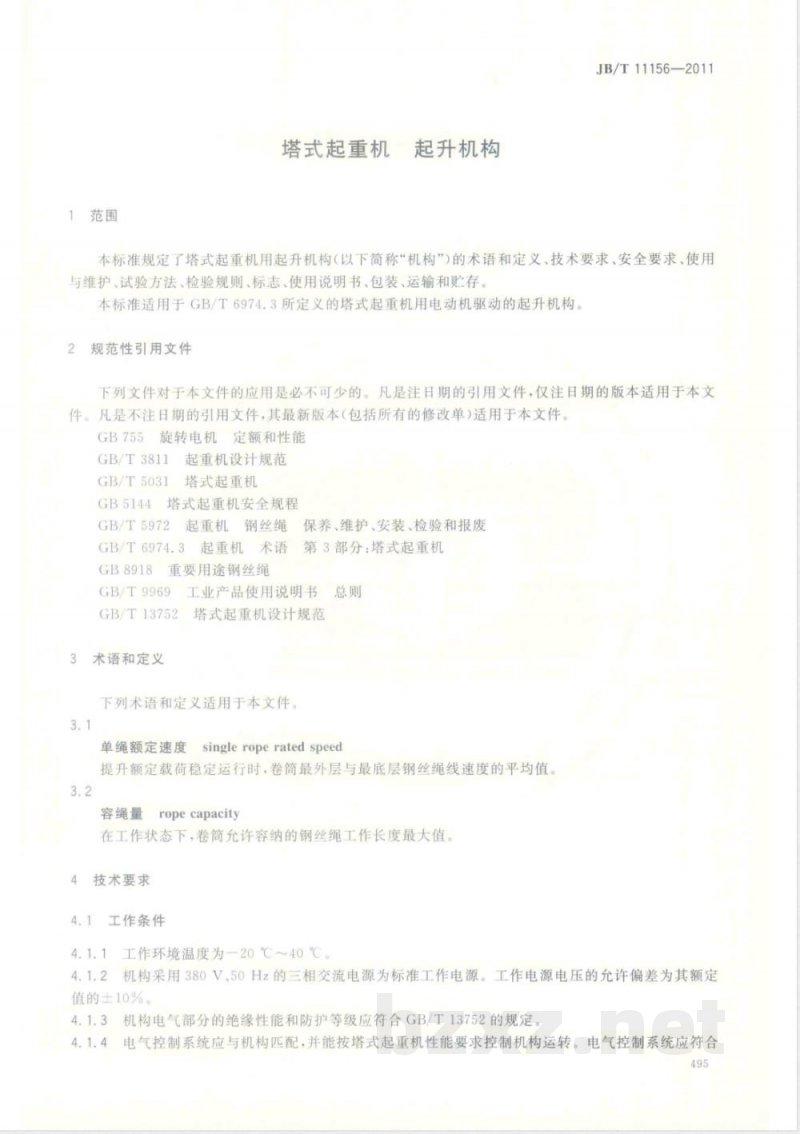

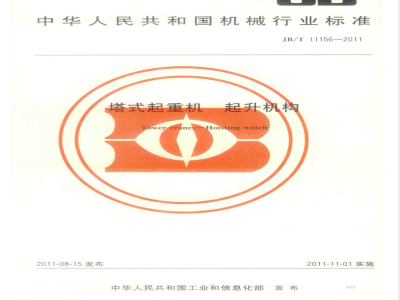

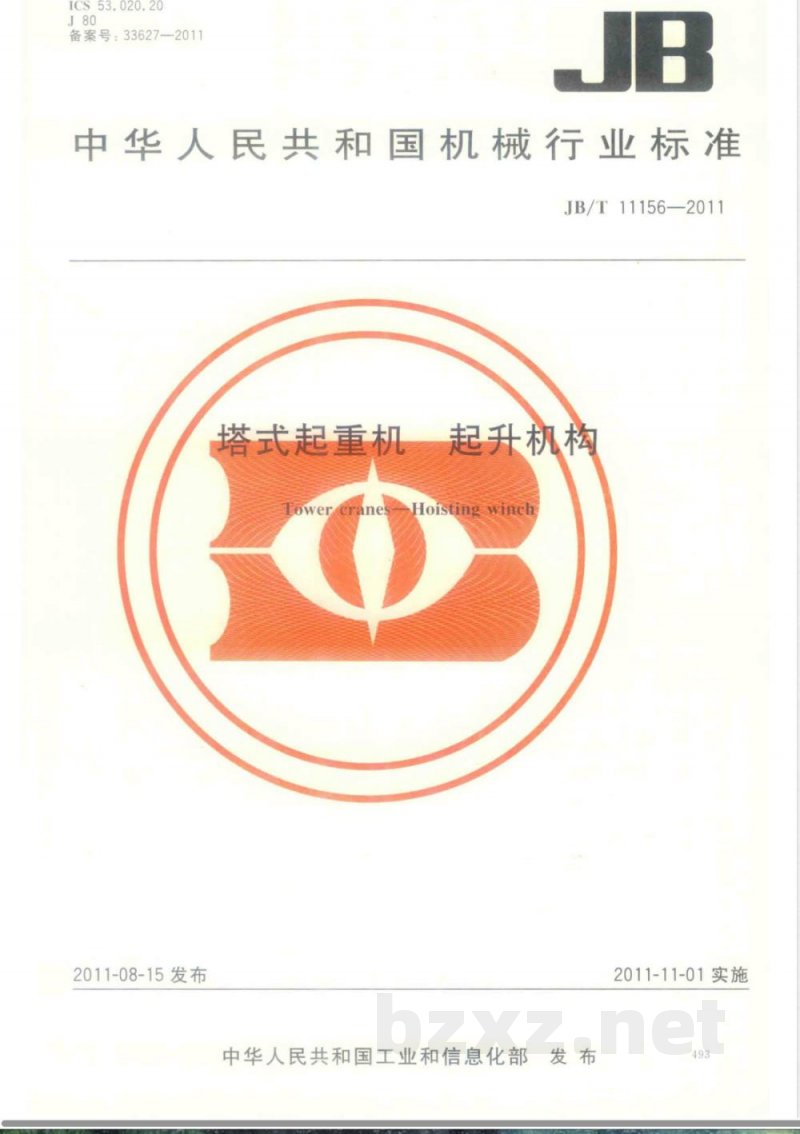

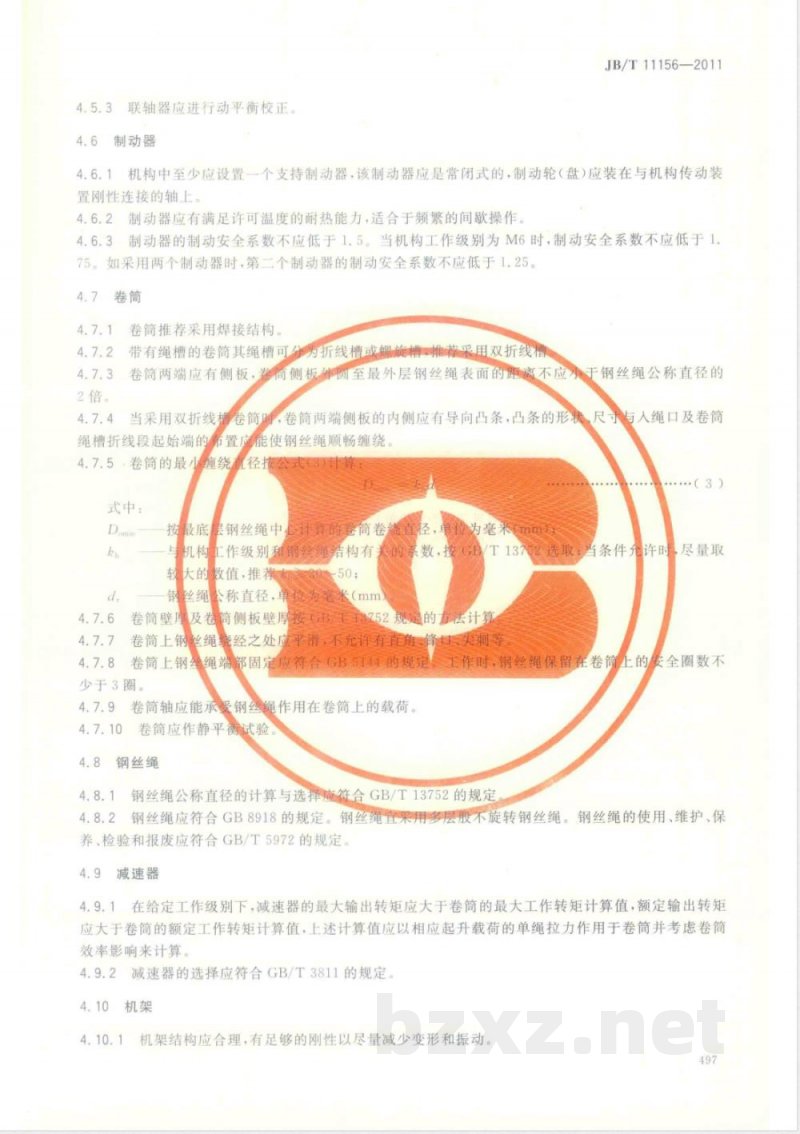

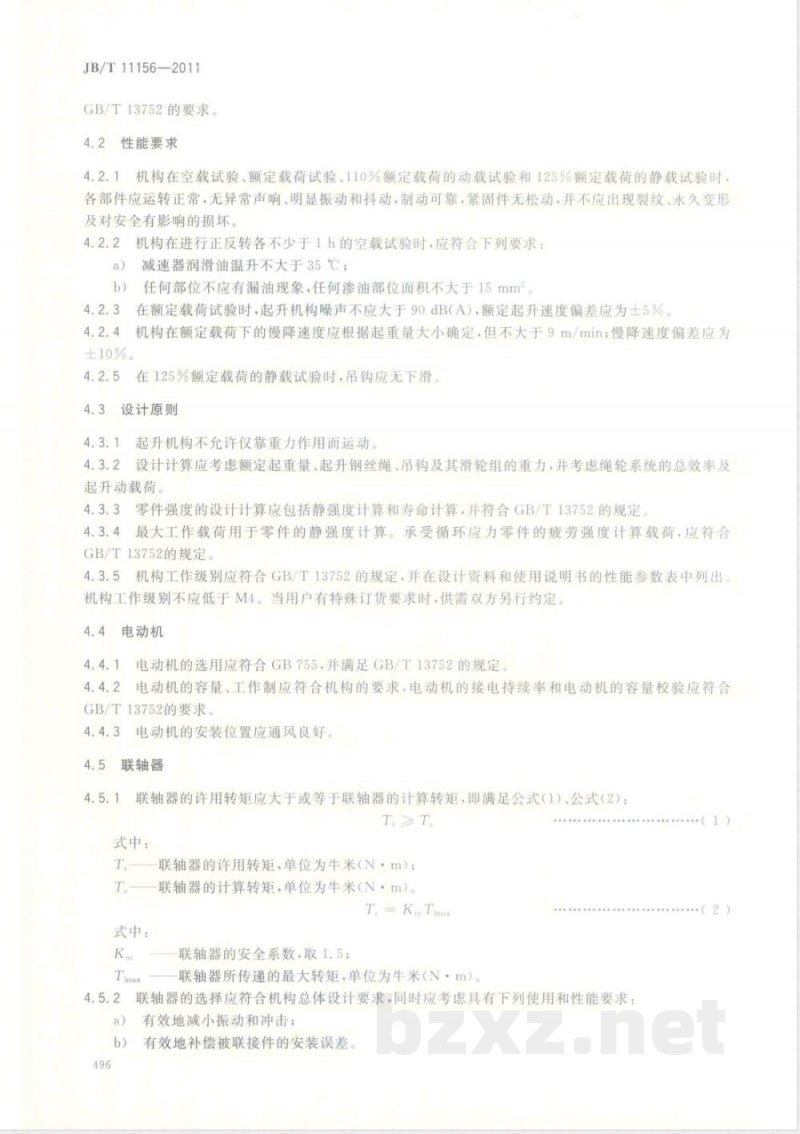

ICS53.020.20 J80 备案号：33627—2011 中华人民共和国机械行业标准 JB/T 11156—2011 塔式起重机起升机构 Hoisting winch for tower cranes 2011-08-15发布 2011-11-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国起重机械标准化技术委员会（SAC/TC227）归口。 本标准负责起草单位：四川省标准化研究院、四川久和实业有限责任公司。 本标准参加起草单位：抚顺永茂建筑机械有限公司、国家建筑城建机械质量监督检验中心。 本标准主要起草人：张应杰、杨路、唐安立、程昌永、杨玲、祝丽蓉、田承天、王连、王华斌、冯莉。 本标准为首次发布。 1 范围 本标准规定了塔式起重机用起升机构（以下简称“机构”）的术语和定义、技术要求、安全要求、使用与维护、试验方法、检验规则、标志、使用说明书、包装、运输和贮存。 本标准适用于GB/T 6974.3所定义的塔式起重机用电动机驱动的起升机构。 2 规范性引用文件 GB 755 旋转电机定额和性能 GB/T 3811 起重机设计规范 GB/T 5031 塔式起重机 GB 5144 塔式起重机安全规程 GB/T 5972 起重机钢丝绳保养、维护、安装、检验和报废 GB/T 6974.3 起重机术语 第3部分：塔式起重机 GB 8918 重要用途钢丝绳 GB/T 9969 工业产品使用说明书 总则 GB/T 13752 塔式起重机设计规范 3 术语和定义 3.1 单绳额定速度 提升额定载荷稳定运行时，卷筒最外层与最底层钢丝绳线速度的平均值。 3.2 容绳量 在工作状态下，卷筒允许容纳的钢丝绳工作长度最大值。 4 技术要求 4.1 工作条件 4.1.1 工作环境温度为-20℃～40℃。 4.1.2 机构采用380V、50Hz三相交流电源，电压允许偏差为额定值±10%。 4.1.3 电气部分绝缘性能及防护等级应符合GB/T 13752规定。 4.1.4 电气控制系统应与机构匹配，并满足塔式起重机性能控制要求。 4.2 性能要求 4.2.1 机构在空载、额定载荷、110%额定载荷动载及125%额定载荷静载试验中，应运转正常，无异常声响、振动或抖动，制动可靠，无松动及结构性损坏。 4.2.2 空载试验要求（正反转各不少于1h）： 减速器润滑油温升不大于35℃；无漏油现象，渗油面积不大于15mm²。 4.2.3 额定载荷试验时，起升机构噪声不应大于90dB（A），额定起升速度偏差为±5%。 4.2.4 额定载荷慢降速度应根据起重量确定，但不大于9m/min，偏差为±10%。 4.2.5 在125%额定载荷静载试验时，吊钩应无下滑。 4.3 设计原则 4.3.1 起升机构不允许仅依靠重力驱动运动。 4.3.2 设计计算应考虑额定起重量、钢丝绳、吊钩及滑轮组重力，并考虑系统效率及动载荷。 4.3.3 零件强度应进行静强度与寿命计算，并符合GB/T 13752。 4.3.4 最大工作载荷用于静强度计算，疲劳计算载荷应符合GB/T 13752。 4.3.5 机构工作级别应符合GB/T 13752，且不低于M4，特殊要求由供需双方约定。 4.4 电动机 4.4.1 电动机选用应符合GB 755及GB/T 13752。 4.4.2 电动机容量与工作制应满足机构要求，并进行校核。 4.4.3 电动机应安装于通风良好位置。 4.5 联轴器 联轴器许用转矩应不小于计算转矩，满足公式Tₙ ≥ T（具体计算关系按标准公式执行）。
