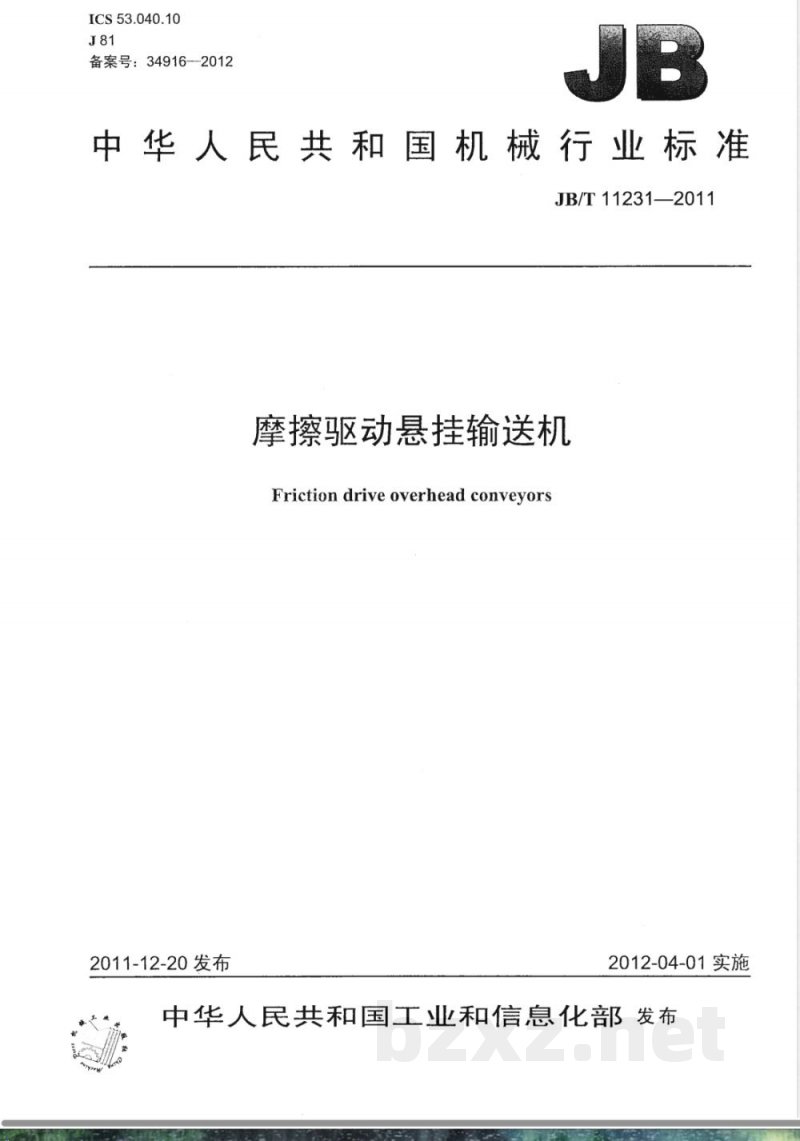

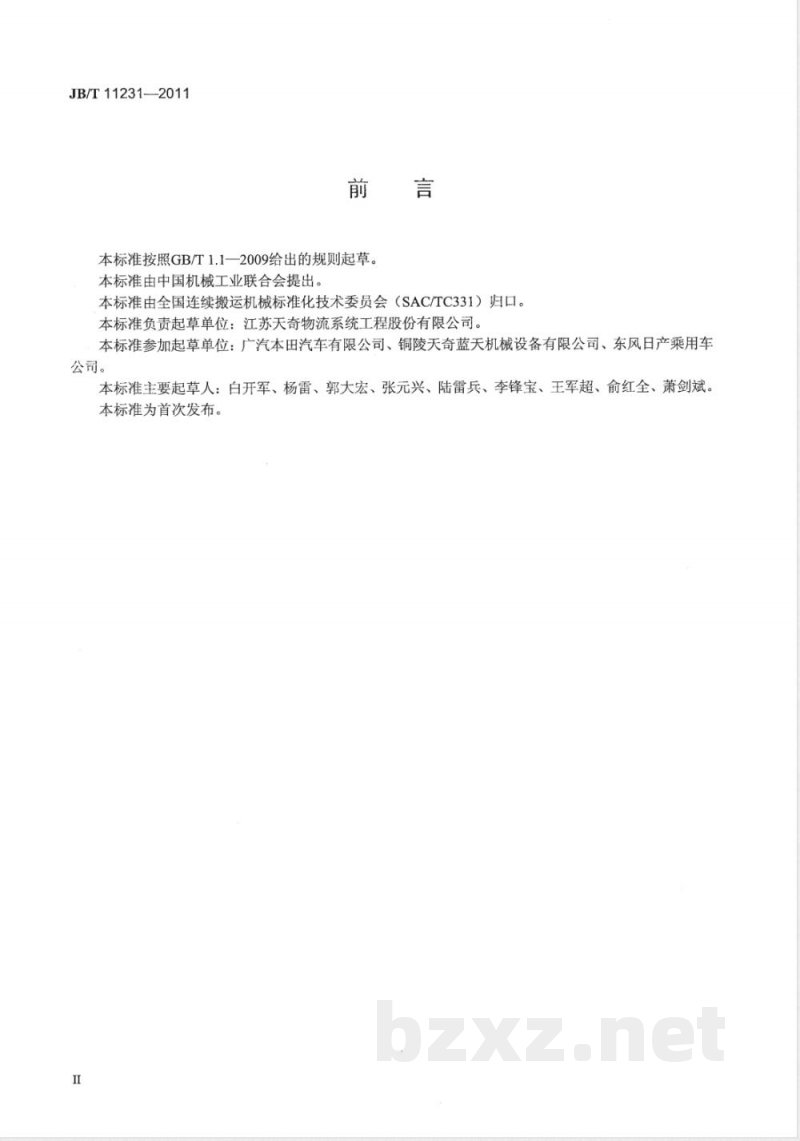

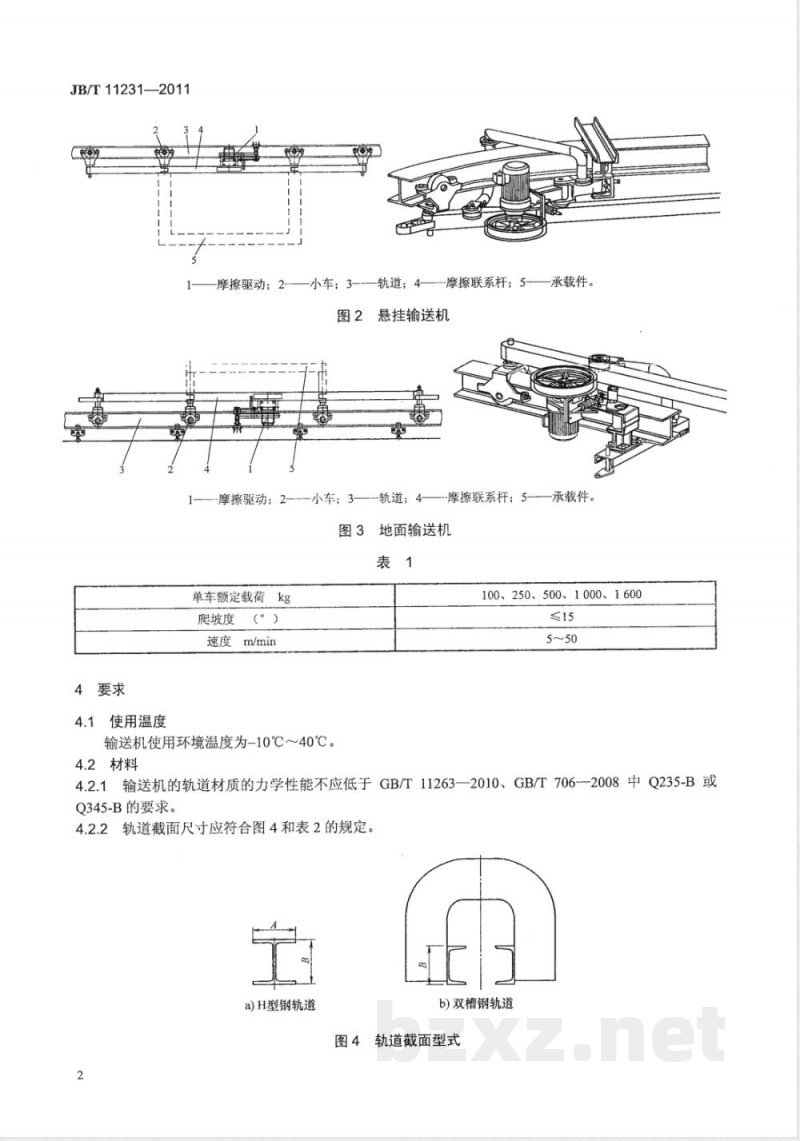

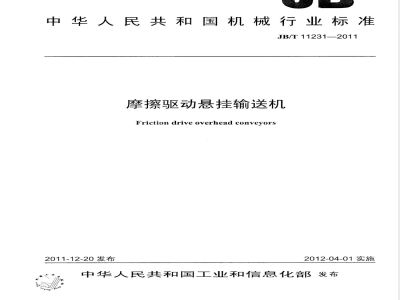

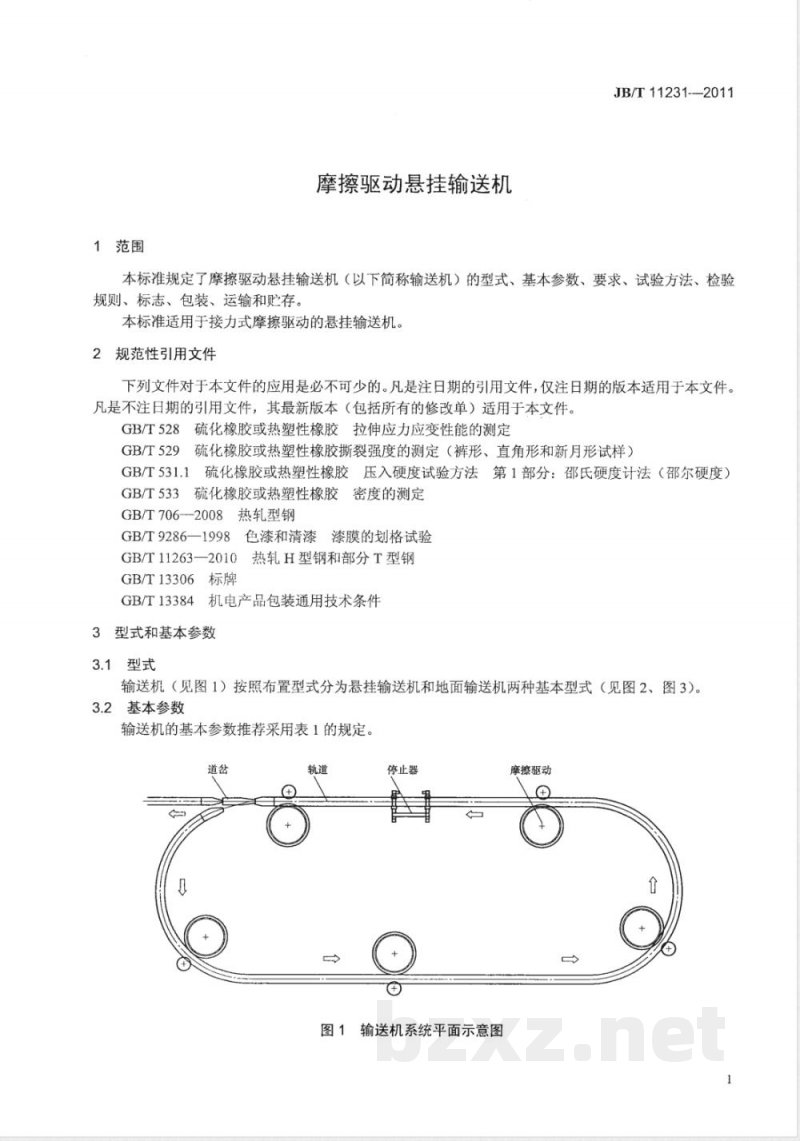

JB/T11231—2011 摩擦驱动悬挂输送机 前言 本标准按照GB/T1.1—2009规则起草，由中国机械工业联合会提出，由全国连续搬运机械标准化技术委员会归口。本标准负责起草单位为江苏天奇物流系统工程股份有限公司，参加起草单位包括广汽本田汽车有限公司、铜陵天奇蓝天机械设备有限公司、东风日产乘用车公司等。本标准为首次发布。 1 范围 本标准规定摩擦驱动悬挂输送机（以下简称输送机）的型式、基本参数、要求、试验方法、检验规则及标志、包装、运输和贮存等内容。 本标准适用于采用接力式摩擦驱动方式的悬挂输送机系统。 2 规范性引用文件 GB/T528 硫化橡胶拉伸应力应变性能测定 GB/T529 硫化橡胶撕裂强度测定 GB/T531.1 橡胶硬度试验方法 GB/T533 橡胶密度测定 GB/T706-2008 热轧型钢 GB/T9286-1998 涂层划格试验 GB/T11263-2010 热轧H型钢及部分T型钢 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 3 型式和基本参数 3.1 型式 输送机按布置型式分为悬挂输送机和地面输送机（见图2、图3）。系统结构如图1所示。 3.2 基本参数 输送机基本参数推荐如下：单车额定载荷100、250、500、1000、1600kg；爬坡度≤15°；运行速度5~50m/min。 4 要求 4.1 使用温度 输送机适用环境温度为-10℃～40℃。 4.2 材料 4.2.1 输送机轨道材质力学性能不应低于GB/T11263-2010及GB/T706-2008中Q235-B或Q345-B要求。 4.2.2 轨道截面形式包括H型钢轨道与双槽钢轨道，尺寸应符合图4及表2规定。 4.2.3 摩擦轮外缘采用高分子聚氨酯材料，其性能指标如下：密度1.1~1.4g/cm³，邵氏硬度80~90HA，断裂拉伸强度≥22MPa，扯断伸长率≥300%，直角型扯裂强度≥70kN/m。 4.3 主要零部件 4.3.1 轨道 轨道应进行预处理，不应存在飞边、毛刺及裂纹等缺陷。
