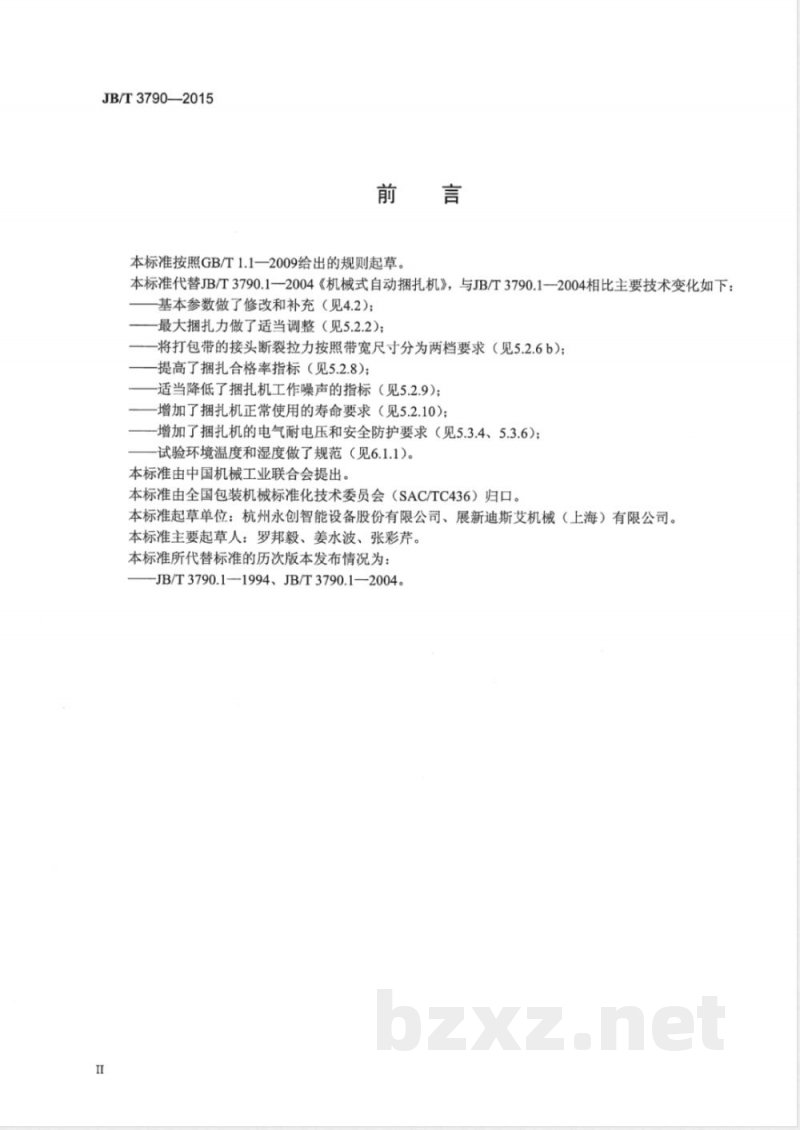

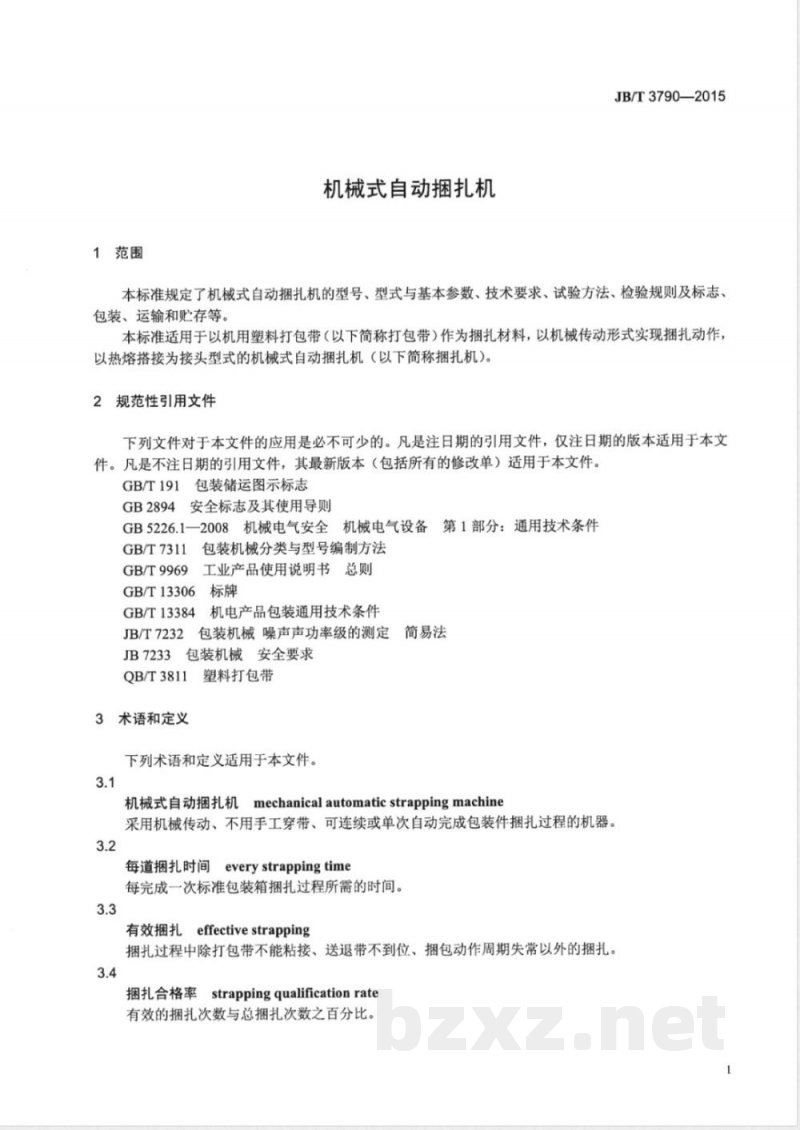

JB/T3790—2015 机械式自动捆扎机 前言 本标准按照GB/T1.1—2009规则起草，代替JB/T3790.1—2004《机械式自动捆扎机》。与旧版相比，主要变化包括：修改并补充基本参数；调整最大捆扎力；按带宽分档规定打包带接头断裂拉力；提高捆扎合格率指标；降低工作噪声指标；增加设备使用寿命要求；增加电气耐电压及安全防护要求；规范试验环境温度与湿度要求。 本标准由中国机械工业联合会提出，由全国包装机械标准化技术委员会归口。 1 范围 本标准规定机械式自动捆扎机的型号、型式与基本参数、技术要求、试验方法、检验规则及标志、包装、运输和贮存等内容。 本标准适用于以机用塑料打包带为捆扎材料，以机械传动方式实现捆扎动作，并采用热熔搭接方式进行接头的机械式自动捆扎机。 2 规范性引用文件 GB/T191 包装储运图示标志 GB2894 安全标志及其使用导则 GB5226.1-2008 机械电气安全 通用技术条件 GB/T7311 包装机械分类与型号编制方法 GB/T9969 工业产品使用说明书总则 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 JB/T7232 包装机械噪声测定 JB7233 包装机械安全要求 QB/T3811 塑料打包带 3 术语和定义 3.1 机械式自动捆扎机 采用机械传动、不需人工穿带、可连续或单次自动完成包装件捆扎过程的机器。 3.2 每道捆扎时间 every strapping time 完成一次标准包装箱捆扎过程所需的时间。 3.3 有效捆扎 effective strapping 捆扎过程中除打包带无法粘接、送退带不到位或捆包动作周期异常外的正常捆扎。 3.4 捆扎合格率 有效捆扎次数与总捆扎次数的百分比。 3.5 捆紧力 单道捆扎完成后打包带对包装件产生的紧束力。 3.6 接头断裂拉力 捆扎后打包带接头被拉断所需的力。 4 型号、型式与基本参数 4.1 型号、型式 捆扎机型号按GB/T7311规定编制。 KXZ□□□结构型式代号：基本型无代号，P为水平式，Y为加压式，J为穿剑式。 主要技术参数为最大捆扎包装件尺寸（宽度/高度），单位mm。 改进设计顺序代号用A、B、C表示，首次设计无代号。 4.2 基本参数 （内容为设备基本技术参数要求）
