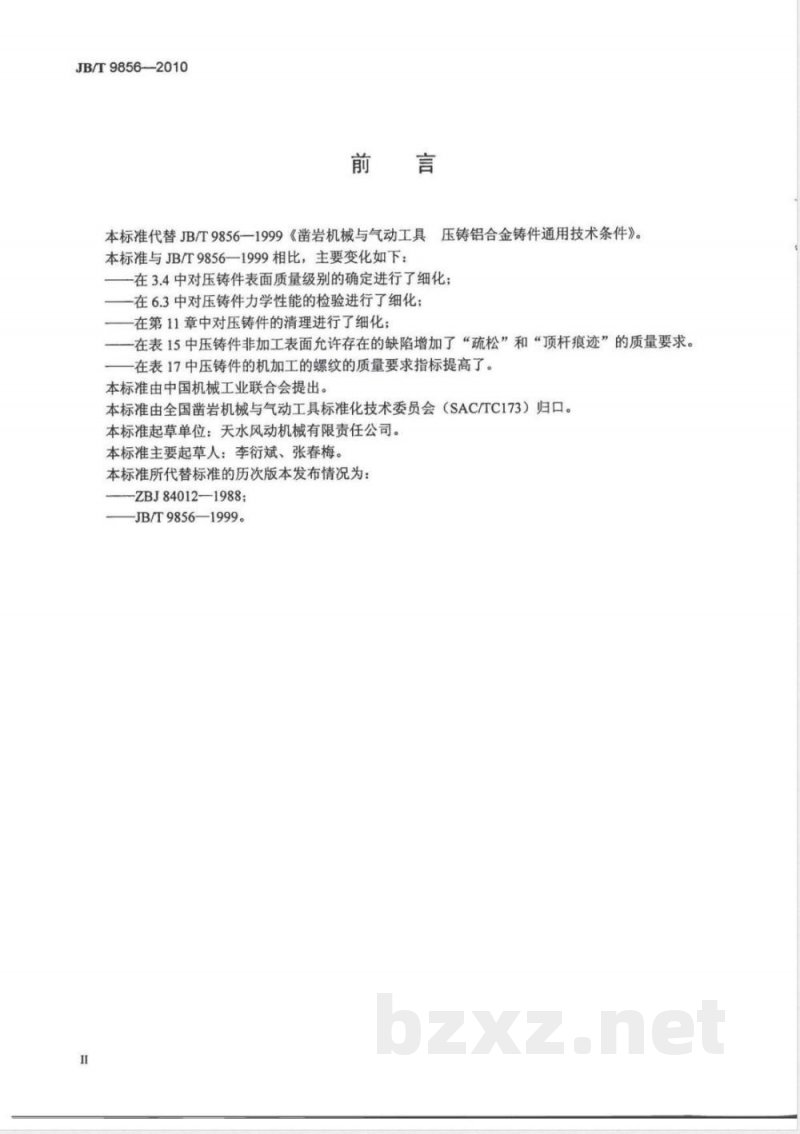

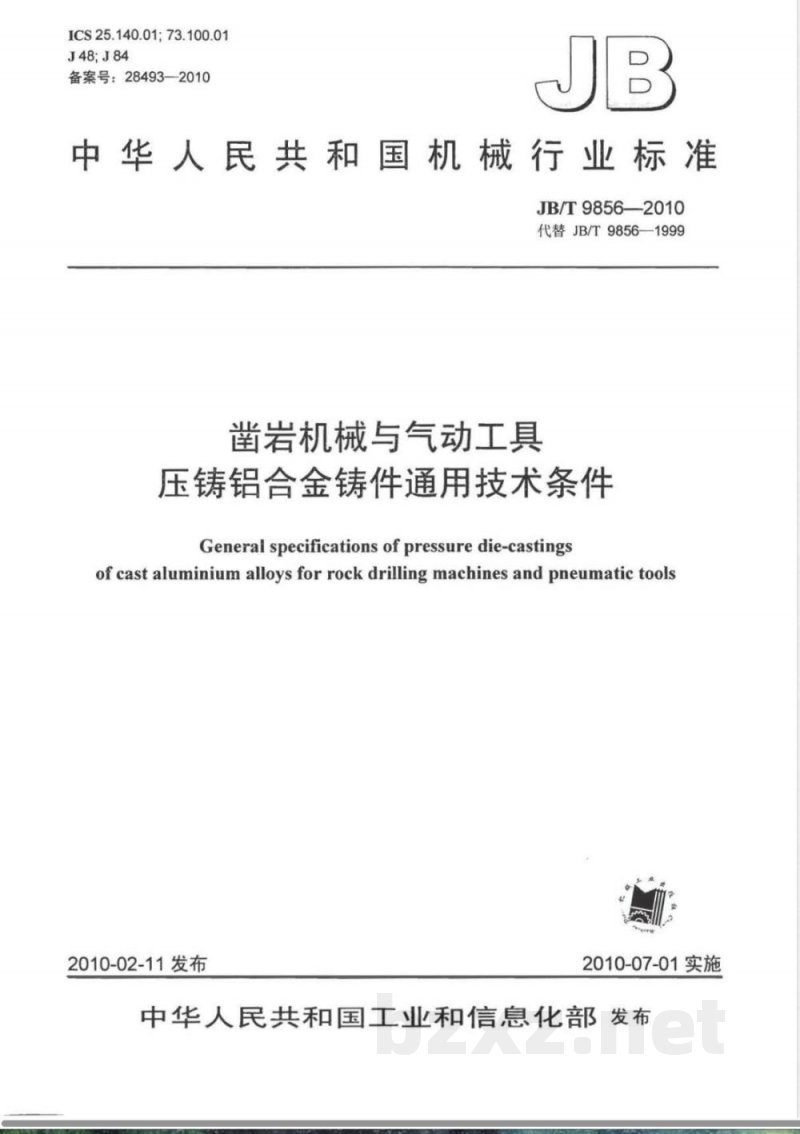

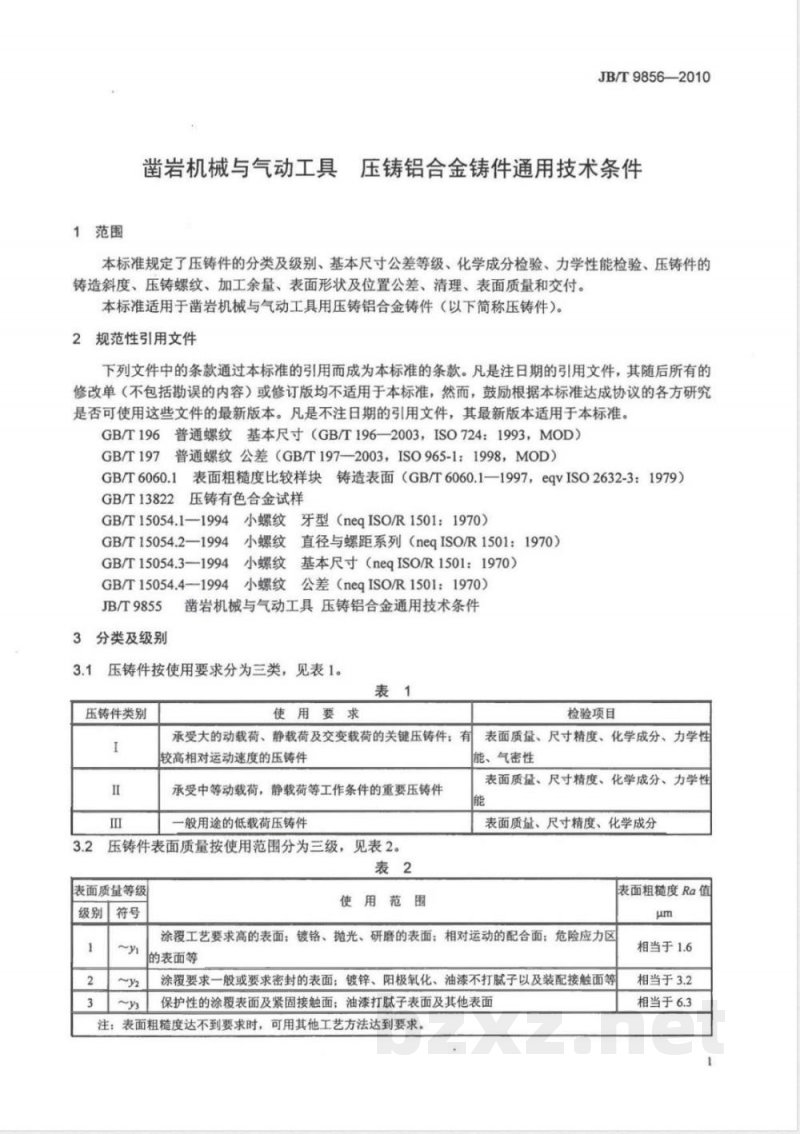

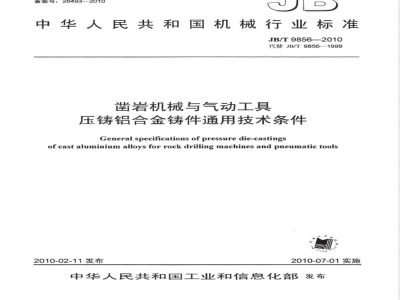

JB/T9856-2010 凿岩机械与气动工具 压铸铝合金铸件通用技术条件 前言 本标准代替JB/T9856—1999《凿岩机械与气动工具压铸铝合金铸件通用技术条件》。与JB/T9856—1999相比，主要变化包括：细化压铸件表面质量级别的确定方法；细化力学性能检验要求；细化清理要求；提高非加工表面缺陷允许范围，增加“疏松”和“顶杆痕迹”要求；提高机加工螺纹质量要求。 本标准由中国机械工业联合会提出，由全国凿岩机械与气动工具标准化技术委员会归口。主要起草单位：天水风动机械有限责任公司。 1 范围 本标准规定了凿岩机械与气动工具用压铸铝合金铸件的分类及级别、尺寸公差、化学成分检验、力学性能检验、铸造斜度、螺纹要求、加工余量、形位公差、清理、表面质量及交付要求。 2 规范性引用文件 GB/T196 普通螺纹基本尺寸 GB/T197 普通螺纹公差 GB/T6060.1 表面粗糙度比较样块（铸造表面） GB/T13822 压铸有色合金试样 GB/T15054系列 小螺纹相关标准 JB/T9855 凿岩机械与气动工具压铸铝合金通用技术条件 3 分类及级别 3.1 压铸件按使用要求分为三类： I类：承受大动载荷、静载荷及交变载荷的关键件或高相对运动速度零件； II类：承受中等动载荷及静载荷的重要零件； III类：一般用途低载荷零件。 3.2 表面质量等级分为三级： Y级：用于涂覆工艺要求高、镀铬、抛光、研磨及相对运动配合面等关键表面； Y2级：用于一般涂覆或密封表面，如镀锌、阳极氧化、油漆等； Y3级：用于一般保护性涂覆及非关键表面。 表面粗糙度Ra值：Y级约1.6μm，Y2级约3.2μm，Y3级约6.3μm。 3.3 压铸件类别及表面质量级别应在图样中标注，表示方法为：压铸件标准编号+分类类别+表面质量级别。
