JB/T 8892-2011
基本信息
标准号： JB/T 8892-2011
中文名称：内燃机 稀土共晶铝硅合金活塞 金相检验
标准类别：其他行业标准
英文名称：Internal combustion engines — Metallographic inspection for piston of eutectic Al-Si-Re alloy
标准状态：现行
发布日期：2011-05-18
实施日期：2011-08-01
出版语种：简体中文
下载格式：.pdf .zip
标准分类号
标准ICS号：能源和热传导工程>>27.020内燃机
中标分类号：机械>>活塞式内燃机与其他动力设备>>J92机体与运动件
关联标准
替代情况：替代JB/T 8892-1999
出版信息
出版社：机械工业出版社
标准价格：12.0
出版日期：2011-08-01
相关单位信息
起草单位：上海内燃机研究所、安徽华祥实业有限公司、湖南江滨机器（集团）有限责任公司、山东滨州渤海活塞股份有限公司
归口单位：全国内燃机标委会
发布部门：中华人民共和国工业和信息化部
标准简介
本标准规定了稀土共晶铝硅合金（简称66-1合金）活塞经热处理后的金相组织的技术要求、检验与评定方法和评级。
本标准适用于气缸直径不大于200mm的往复式内燃机稀土共晶铝硅合金活塞金相组织的检验。
标准图片预览
标准内容

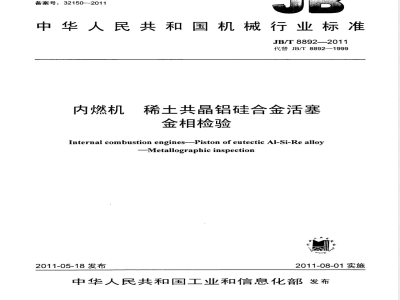

ICS27.020
备案号：321502011
中华人民共和国机械行业标准
JB/T8892—2011
代替JB/T8892-1999
内燃机
稀土共晶铝硅合金活塞
金相检验
Internal combustion enginesPiston of eutectic Al-Si-Re alloyMetallographicinspection
2011-05-18 发布
2011-08-01实施
中华人民共和国工业和信息化部发布前言．

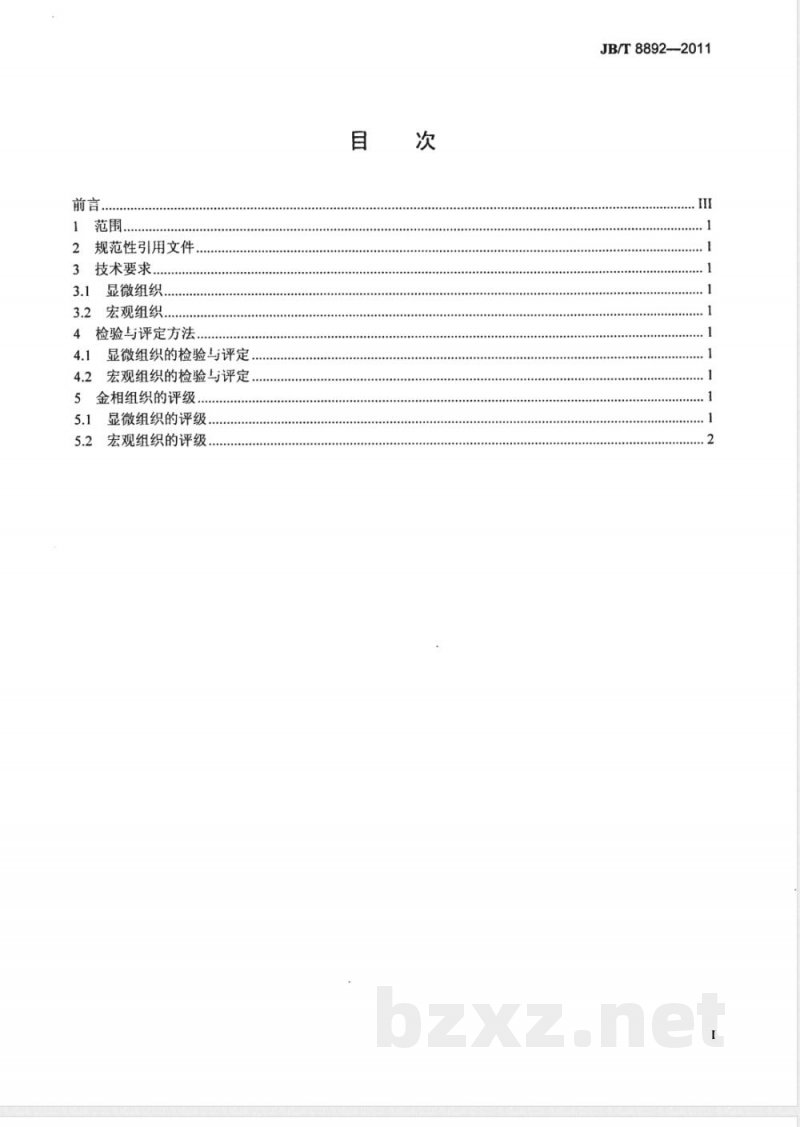

1范围
2规范性引用文件
3技术要求.
3.1显微组织
3.2宏观组织.
4检验与评定方法
4.1显微组织的检验与评定
4.2宏观组织的检验与评定.
5金相组织的评级
显微组织的评级
宏观组织的评级
JB/T8892—2011

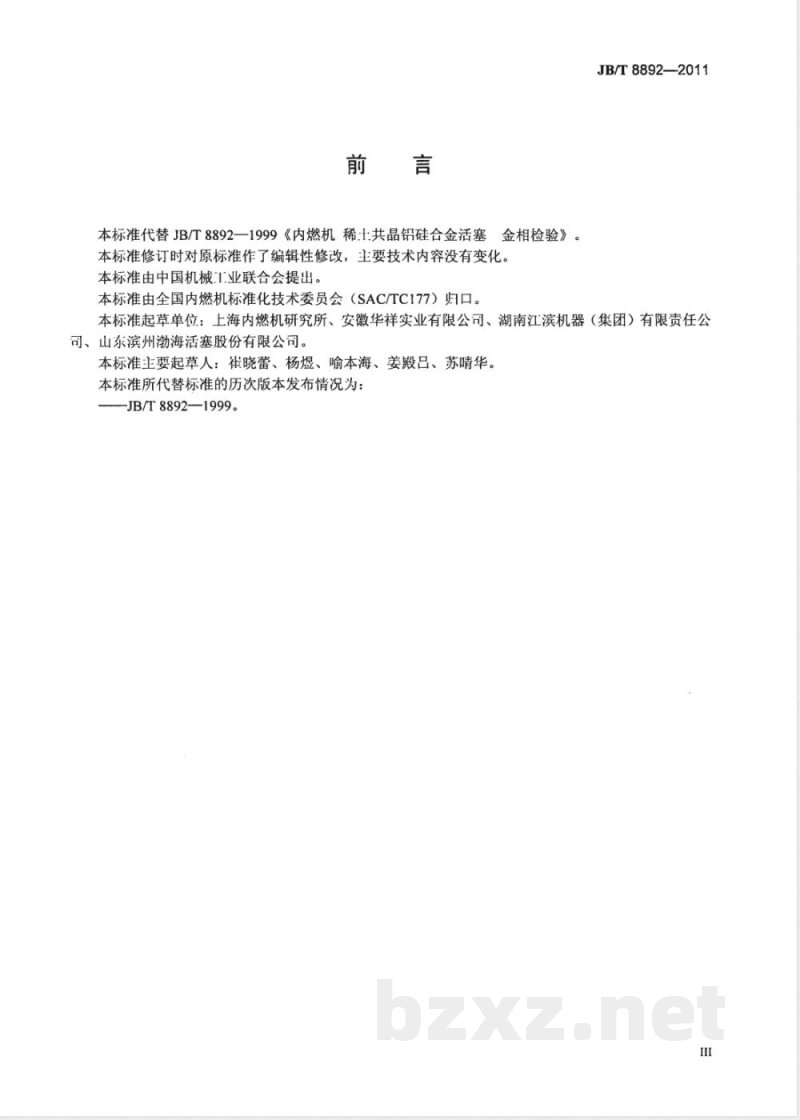

本标准代替JB/T8892一1999《内燃机稀：共晶铝硅合金活塞金相检验》。本标准修订时对原标准作了编辑性修改，主要技术内容没有变化。本标准由中国机械I业联合会提出。本标准由全国内燃机标准化技术委员会（SAC/TC177）归口。JB/T8892—2011
本标准起草单位：上海内燃机研究所、安徽华祥实业有限公司、湖南江滨机器（集团）有限责任公司、山东滨州渤海活塞股份有限公司。本标准主要起草人：崔晓蕾、杨煜、喻本海、姜殿吕、苏晴华。本标准所代替标准的历次版本发布情况为：-JB/T8892—1999。

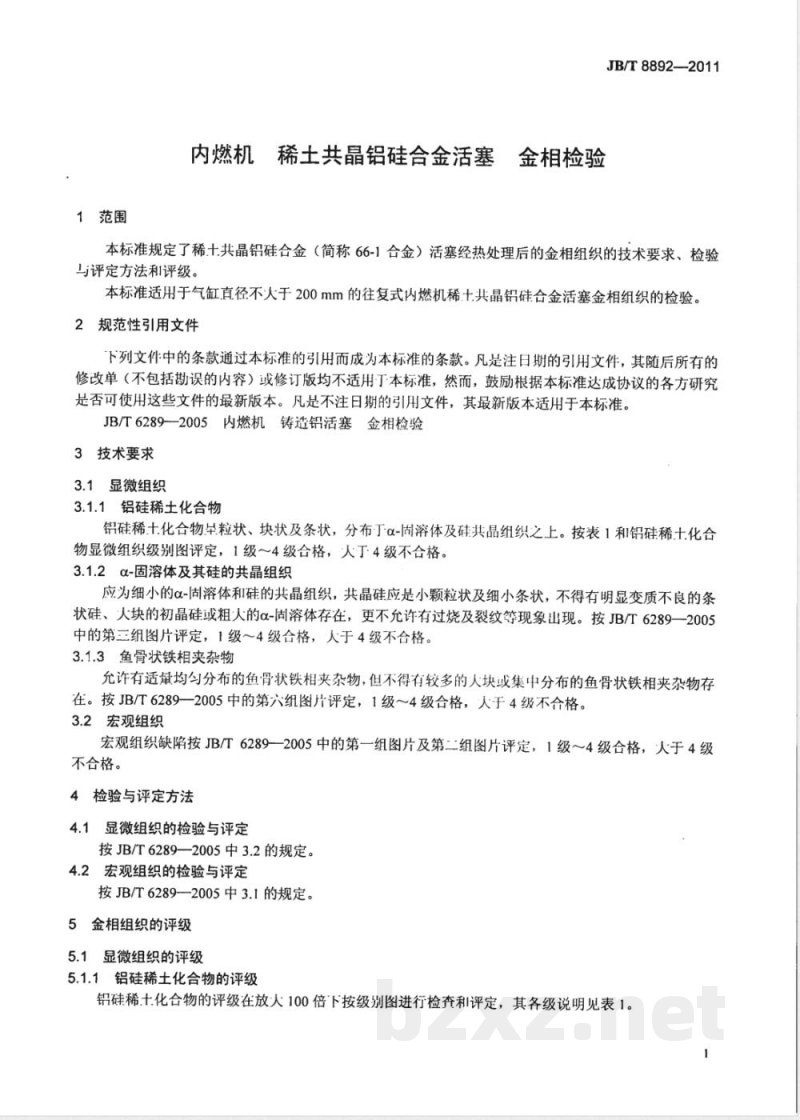

1范围
内燃机稀土共晶铝硅合金活塞金相检验JB/T8892—2011
本标准规定了稀十共晶铝硅合金（简称66-1合金）活塞经热处理后的金相组织的技术要求、检验与评定方法和评级。
本标准适用于气缸直径不大于200mm的往复式内燃机稀十共晶铝硅合金活塞金相组织的检验。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用丁本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。JB/T62892005内燃机铸造铝活塞金相检验3技术要求
3.1显微组织
3.1.1铝硅稀土化合物
铝硅稀十化合物牟粒状、块状及条状，分布丁α-固溶体及硅共晶组织之上。按表1和铝硅稀士化合物显微组织级别图评定，1级～4级合格，人丁4级不合格。3.1.2α-固溶体及其硅的共晶组织应为细小的α-固溶体和硅的共晶组织，共晶硅应是小颗粒状及细小条状，不得有明显变质不良的条状硅、大块的初晶硅或粗大的α-固溶体存在，更不允许有过烧及裂纹等现象出现。按JB/T6289一2005中的第三组图片评定，1级～4级合格，人于4级不合格。3.1.3鱼骨状铁相夹杂物
允许有适量均匀分布的鱼骨状铁相夹杂物，但不得有较多的人块或集中分布的鱼骨状铁相夹杂物存在。按JB/T6289一2005中的第六组图片评定，1级～4级合格，人于4级不合格。3.2宏观组织
宏观组织缺陷按JB/T6289一2005中的第一组图片及第二组图片评定，1级～4级合格，人于4级不合格。
4检验与评定方法
4.1显微组织的检验与评定
按JB/T6289—2005中3.2的规定。4.2宏观组织的检验与评定
按JB/T6289—2005中3.1的规定。5金相组织的评级
5.1显微组织的评级
5.1.1铝硅稀土化合物的评级

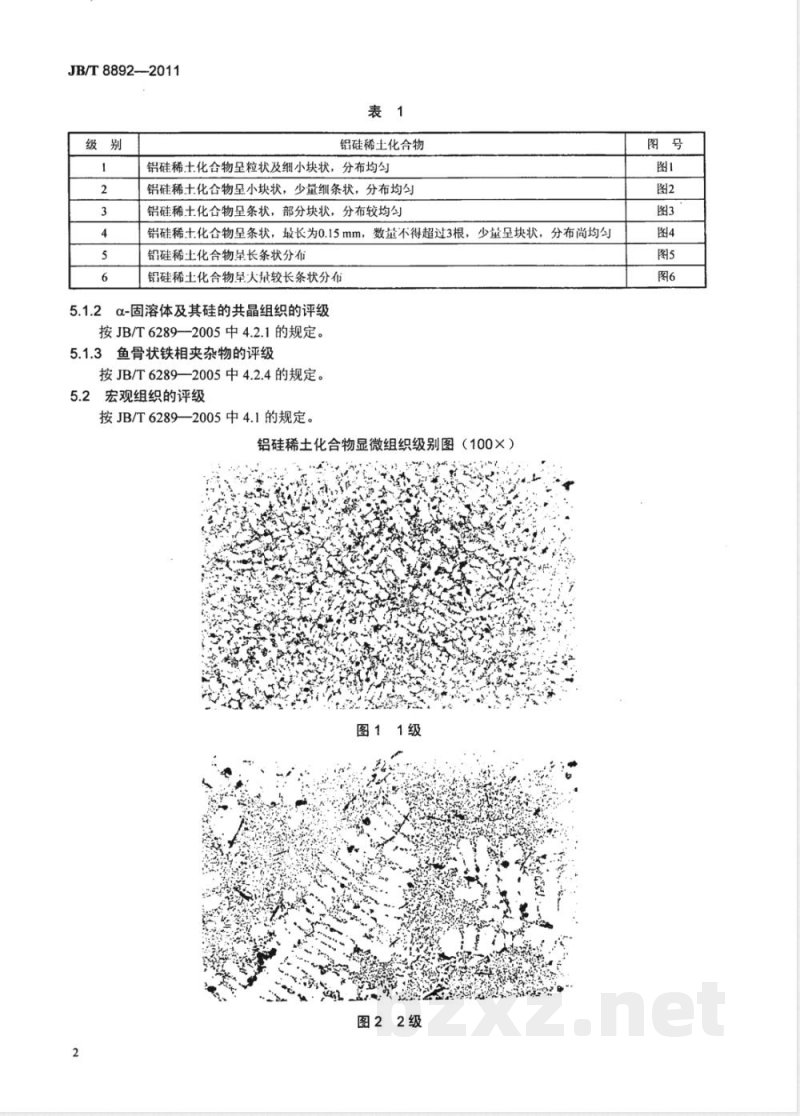

铝硅稀十化合物的评级在放大100倍下按级别图进行检查和评定，其各级说明见表1。JB/T8892-2011
铝硅稀土化合物
铝硅稀士化舍物呈粒状及细小块状，分布均匀2
铝硅稀士化合物呈小块状，少量细条状，分布均匀铝硅稀士化舍物呈条状，部分块状，分布较均匀铝硅稀士化合物呈条状，最长为0.15mm，数量不得超过3根，少量呈块状，分布尚均勺铝硅稀土化合物呈长条状分布
铝硅稀土化合物呈大景较长条状分布5.1.2
α-固溶体及其硅的共晶组织的评级按JB/T6289—-2005中4.2.1的规定。5.1.3鱼骨状铁相夹杂物的评级
按JB/T6289—2005中4.2.4的规定。5.2宏观组织的评级
按JB/T6289—2005中4.1的规定。铝硅稀土化合物显微组织级别图（100×）图1
图22级
图33级
JB/T8892-2011
JB/T8892—2011
图66级
人民共和国
机械行业标准
l稀土共晶铝硅合金活塞
内燃机
金相检验
JB/T 8892—2011
机械工业出版社出版发行
北京市百万庄人街22号
邮政编码：100037
210mm×297mm·0.5印张·13T
2011年11月第1版第1次印刷
定价：12.00元
书号：15111·10280
网址：http：//www.cmpbook.com编辑部电话：
（010）88379778
直销中心电话：免费标准bzxz.net
（010）88379693
封面光防伪标均为盗版
版权专有
侵权必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
