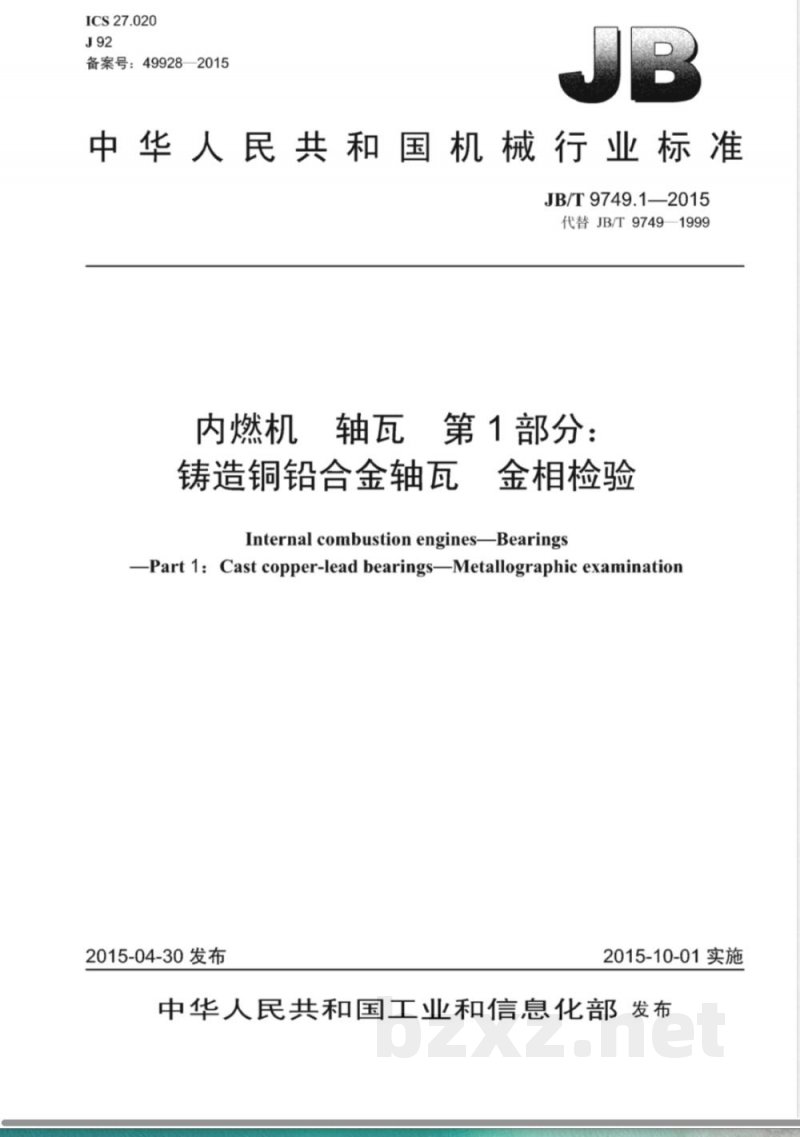

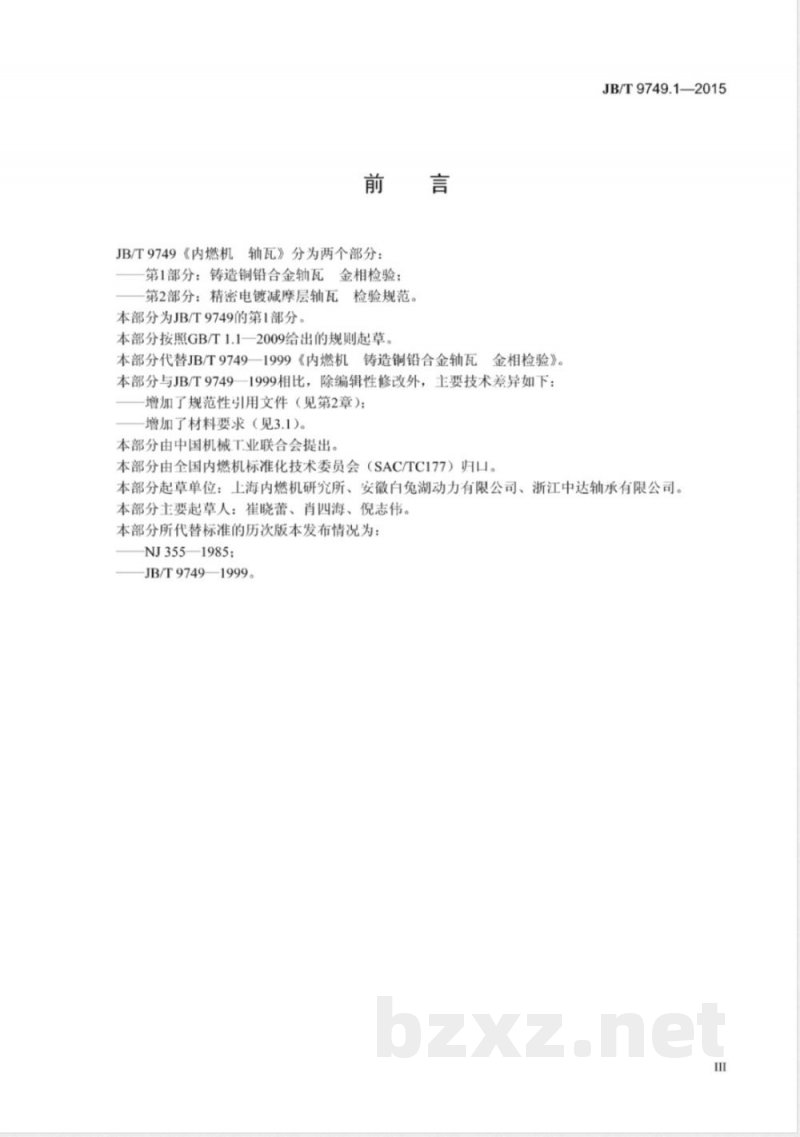

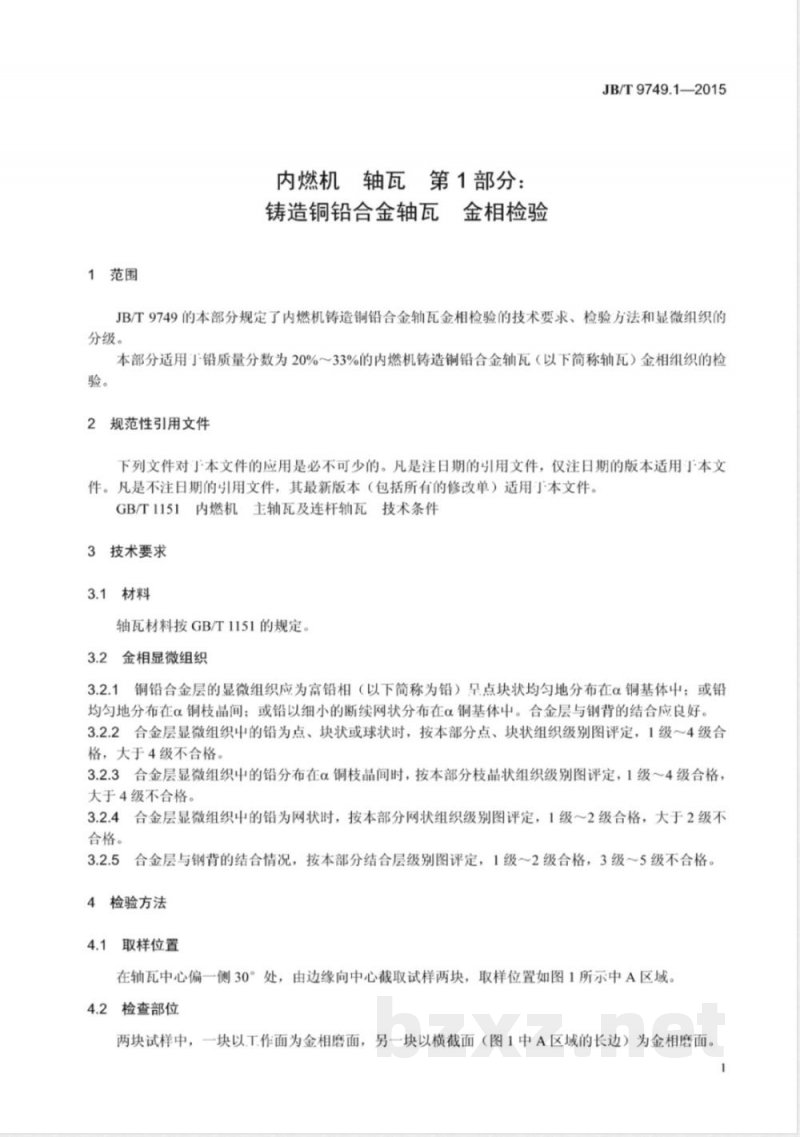

ICS 27.020 J92 备案号：49928—2015 中华人民共和国机械行业标准 JB/T 9749.1—2015 代替 JB/T 9749—1999 内燃机轴瓦第1部分：铸造铜铅合金轴瓦金相检验 Internal combustion engines Bearings - Part 1: Cast copper-lead bearings Metallographic examination 2015-04-30发布 2015-10-01实施 中华人民共和国工业和信息化部发布 前言 JB/T 9749《内燃机轴瓦》分为两个部分： 第1部分：铸造铜铅合金轴瓦金相检验； 第2部分：精密电镀减摩层轴瓦检验规范。 本部分为JB/T 9749的第1部分，代替JB/T 9749—1999。 与1999版相比，主要技术变化如下： - 增加规范性引用文件； - 增加材料要求。 本部分由中国机械工业联合会提出，由全国内燃机标准化技术委员会（SAC/TC177）归口。 起草单位：上海内燃机研究所、安徽白兔湖动力有限公司、浙江中达轴承有限公司。 主要起草人：崔晓蕾、肖四海、倪志伟。 1 范围 本部分规定了内燃机铸造铜铅合金轴瓦金相检验的技术要求、检验方法和显微组织分级。 适用于铅质量分数为20%～33%的内燃机铸造铜铅合金轴瓦（以下简称轴瓦）金相组织检验。 2 规范性引用文件 GB/T 1151 内燃机主轴瓦及连杆轴瓦技术条件 3 技术要求 3.1 材料 轴瓦材料按GB/T 1151的规定执行。 3.2 金相显微组织 3.2.1 铜铅合金层显微组织应满足以下结构之一： - 富铅相以点状、块状均匀分布在α铜基体中； - 富铅相均匀分布在α铜枝晶间； - 富铅相以细小断续网状分布在α铜基体中。 合金层与钢背结合应良好。 3.2.2 点、块状或球状组织按级别图评定：1级～4级合格，大于4级不合格。 3.2.3 枝晶状组织按级别图评定：1级～4级合格，大于4级不合格。 3.2.4 网状组织按级别图评定：1级～2级合格，大于2级不合格。 3.2.5 合金层与钢背结合情况按结合层级别图评定：1级～2级合格，3级～5级不合格。 4 检验方法 4.1 取样位置 在轴瓦中心偏一侧30°处，由边缘向中心截取试样两块，取样位置为图1所示A区域。 4.2 检查部位 两块试样中，一块以工作面为金相磨面，另一块以横截面进行检查。
