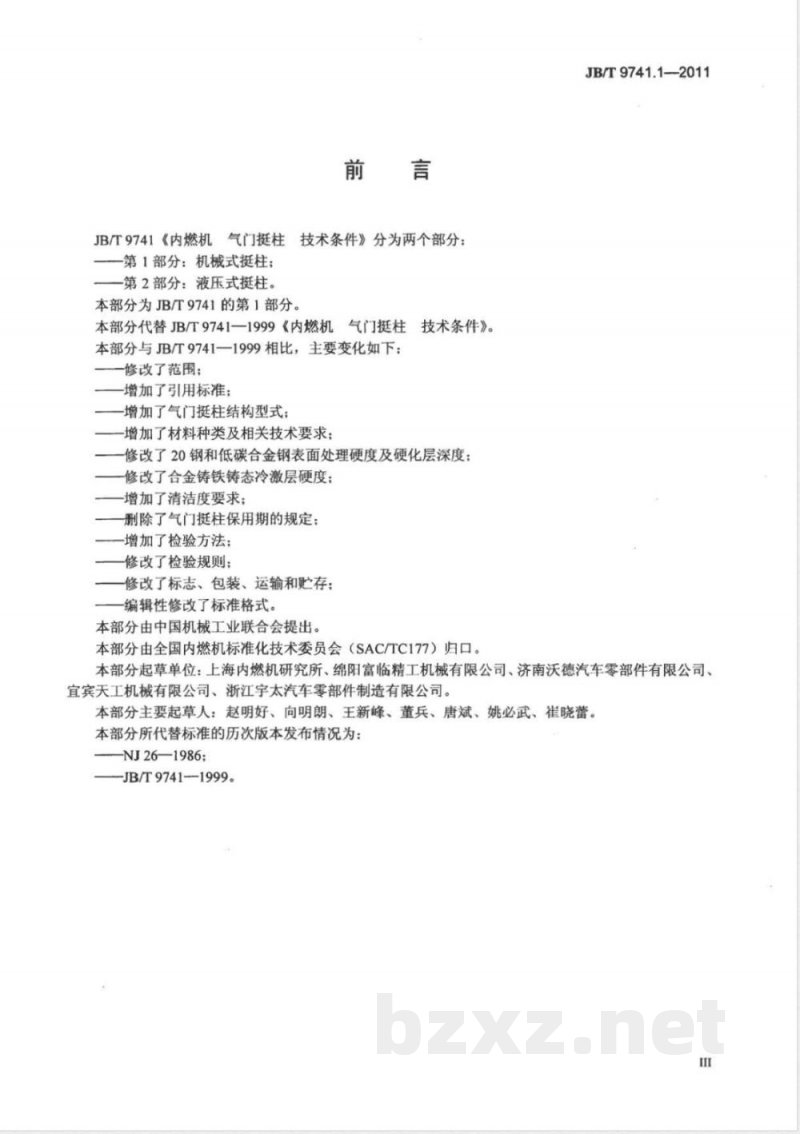

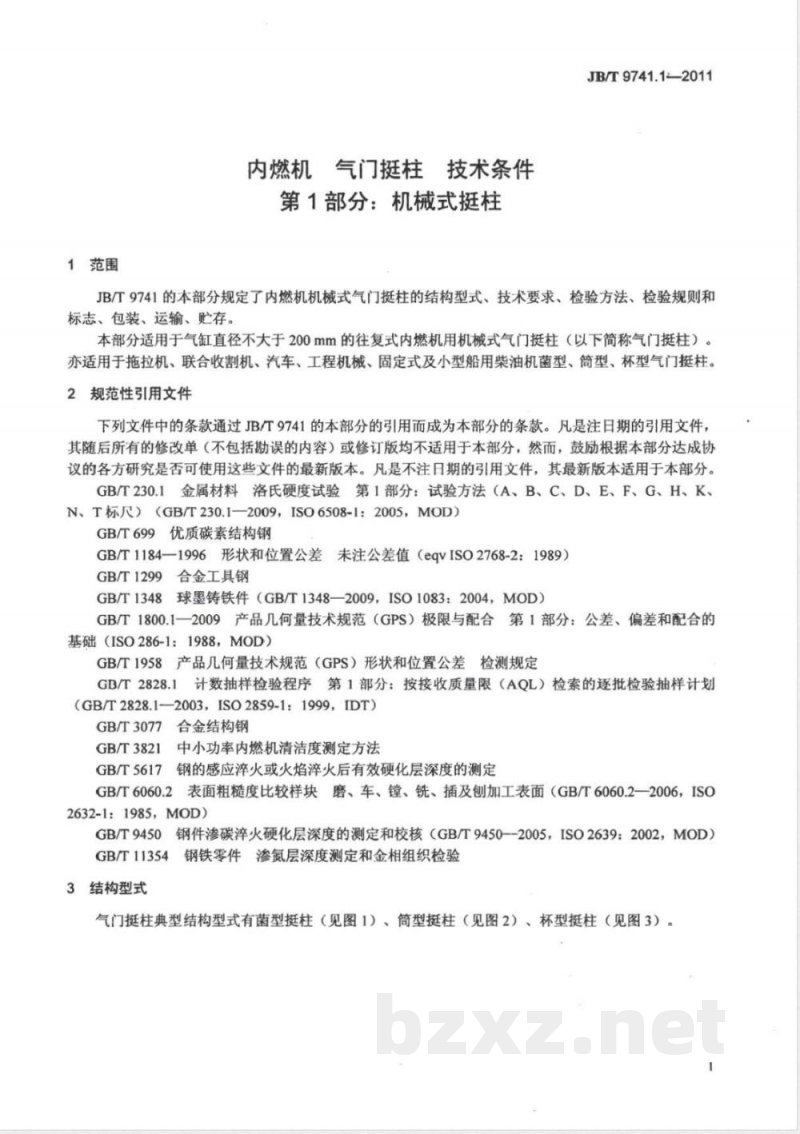

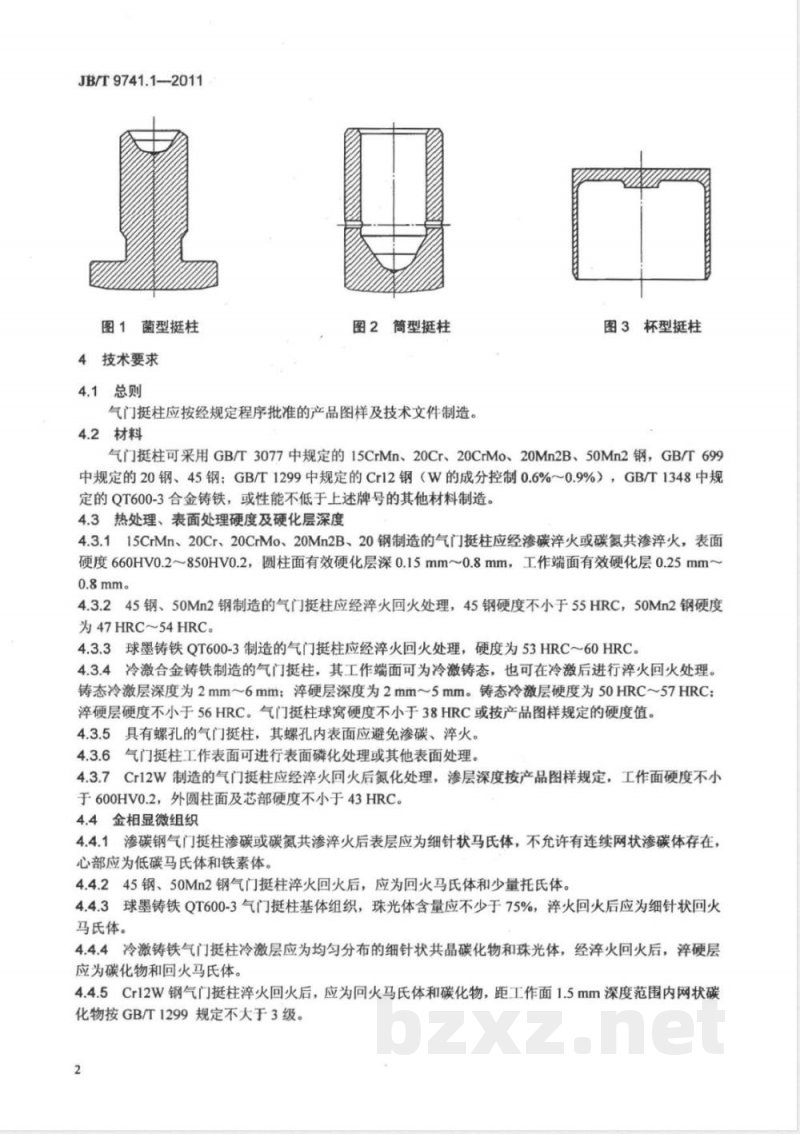

ICS 27.020 J93 备案号：32156—2011 中华人民共和国机械行业标准 JB/T 9741.1—2011 代替 JB/T 9741—1999 内燃机气门挺柱技术条件 第1部分：机械式挺柱 Internal combustion engines Tappets - Specification - Part 1: Mechanical tappets 2011-05-18发布 2011-08-01实施 中华人民共和国工业和信息化部发布 前言 JB/T 9741《内燃机气门挺柱技术条件》分为两个部分： 第1部分：机械式挺柱； 第2部分：液压式挺柱。 本部分为JB/T 9741的第1部分，代替JB/T 9741—1999。 与1999版相比，主要变化如下： - 修改范围； - 增加引用标准； - 增加气门挺柱结构型式； - 增加材料种类及相关技术要求； - 修改20钢和低碳合金钢表面处理硬度及硬化层深度； - 修改合金铸铁铸态冷激层硬度； - 增加清洁度要求； - 删除保用期规定； - 增加检验方法； - 修改检验规则； - 修改标志、包装、运输和贮存； - 编辑性修改标准格式。 本部分由中国机械工业联合会提出，由全国内燃机标准化技术委员会（SAC/TC177）归口。 起草单位：上海内燃机研究所、绵阳富临精工机械有限公司、济南沃德汽车零部件有限公司、宜宾天工机械有限公司、浙江宇太汽车零部件制造有限公司。 主要起草人：赵明好、向明朗、王新峰、董兵、唐斌、姚必武、崔晓蕾。 1 范围 本部分规定了内燃机机械式气门挺柱的结构型式、技术要求、检验方法、检验规则以及标志、包装、运输和贮存。 适用于气缸直径不大于200 mm的往复式内燃机用机械式气门挺柱（以下简称气门挺柱）。 亦适用于拖拉机、联合收割机、汽车、工程机械、固定式及小型船用柴油机的菌型、筒型、杯型气门挺柱。 2 规范性引用文件 下列文件中的条款通过本部分引用而成为本部分条款。 GB/T 230.1 金属材料洛氏硬度试验 GB/T 699 优质碳素结构钢 GB/T 1184 形状和位置公差未注公差值 GB/T 1299 合金工具钢 GB/T 1348 球墨铸铁件 GB/T 1800.1 产品几何量技术规范 极限与配合 GB/T 1958 几何量技术规范 形状和位置公差检测规定 GB/T 2828.1 计数抽样检验程序 GB/T 3077 合金结构钢 GB/T 3821 内燃机清洁度测定方法 GB/T 5617 感应淬火或火焰淬火硬化层深度测定 GB/T 6060.2 表面粗糙度比较样块 3 结构型式 气门挺柱结构型式包括：菌型挺柱、筒型挺柱、杯型挺柱等。 4 技术要求 4.1 总则 气门挺柱应符合经规定程序批准的图样和技术文件要求。 4.2 材料 材料应符合GB/T 699、GB/T 3077、GB/T 1299及相关标准要求。 4.3 热处理、表面处理、硬度及硬化层深度 应按规定进行热处理及表面处理，并满足硬度及硬化层深度要求。 4.4 金相显微组织 应符合相关材料金相组织要求。 4.5 表面粗糙度 主要工作表面应符合规定的粗糙度要求。 4.6 尺寸公差 应符合图样及GB/T 1800.1规定。 4.7 形状和位置公差 应符合GB/T 1184及GB/T 1958规定。 4.8 清洁度 零件内部应清洁，不得存在影响使用的污染物。 4.9 外观 表面应无裂纹、锈蚀、磕碰及其他缺陷。 5 检验方法 5.1 材料 按相应材料标准进行检验。 5.2 硬度 按GB/T 230.1进行试验。 5.3 硬化层深度 按GB/T 5617测定。 5.4 金相显微组织 按规定方法检验。 5.5 表面粗糙度 按GB/T 6060.2检测。 5.6 尺寸公差 按GB/T 1800.1及相关标准测量。 5.7 形状和位置公差 按GB/T 1958检测。 5.8 清洁度 按GB/T 3821测定。 5.9 外观 目视检查。 6 验收规则 按GB/T 2828.1进行抽样检验。 7 标志、包装、运输和贮存 7.1 标志 产品应标明型号、规格及生产信息。 7.2 包装 包装应保证运输过程中不受损坏。 7.3 运输 运输过程中应防止碰撞、受潮及污染。 7.4 贮存 应存放在干燥、通风、防锈环境中。 7.5 其他 应符合相关技术文件规定。
