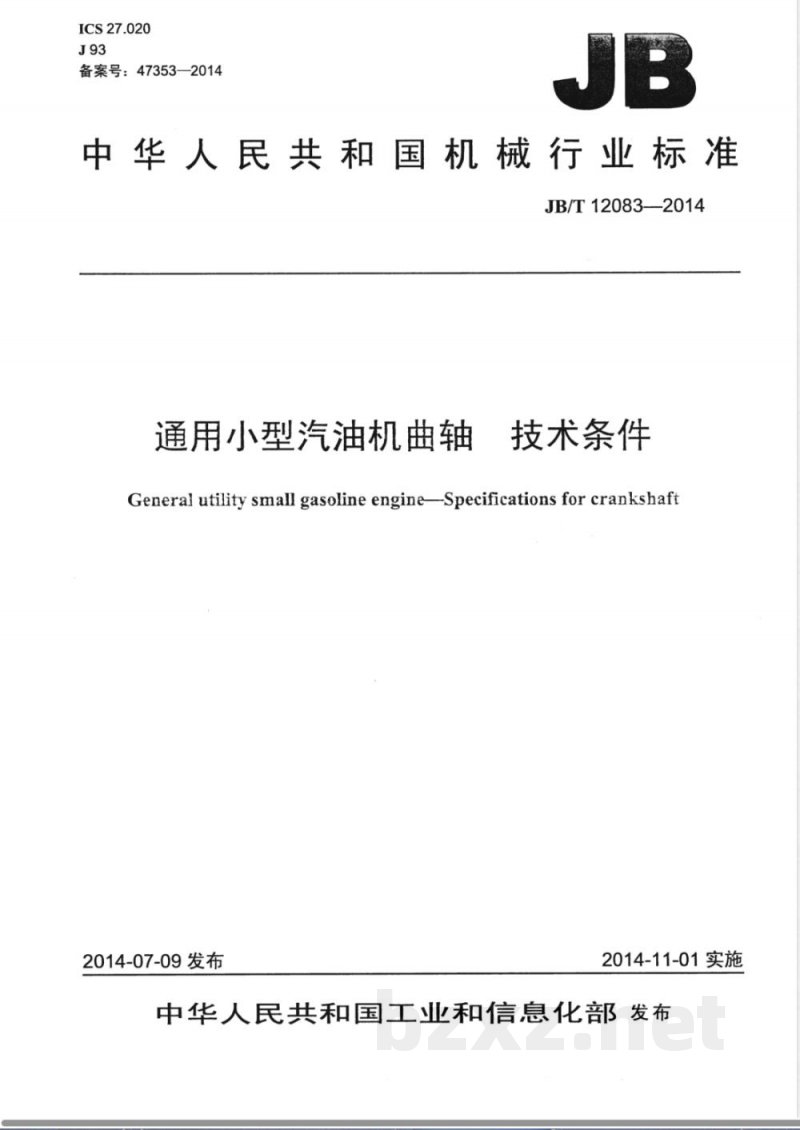

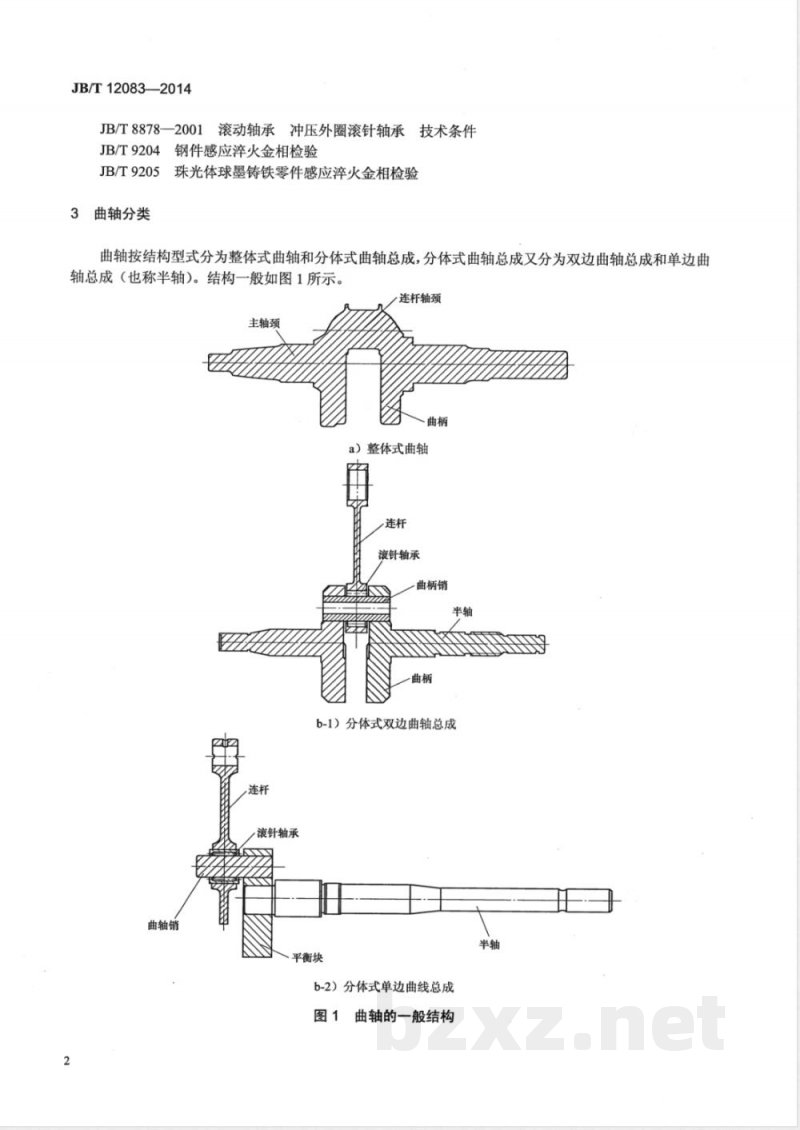

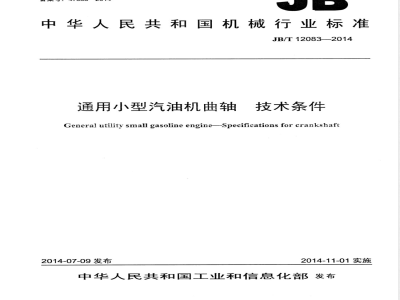

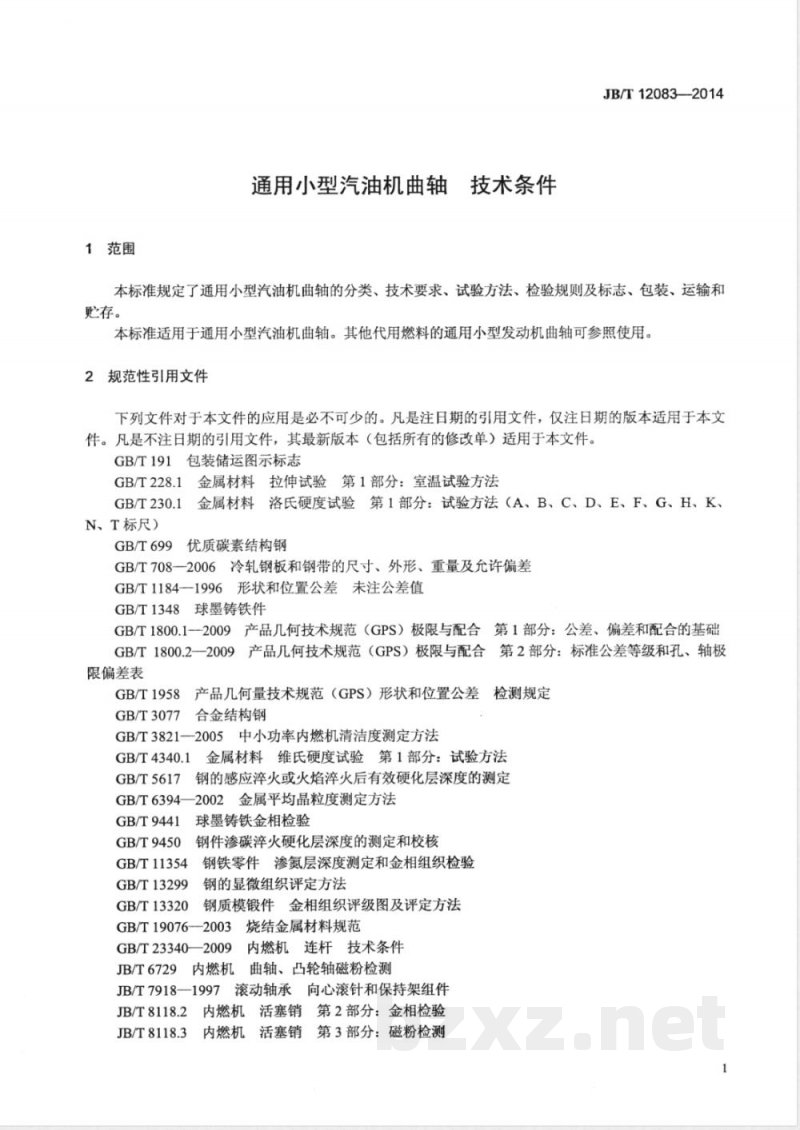

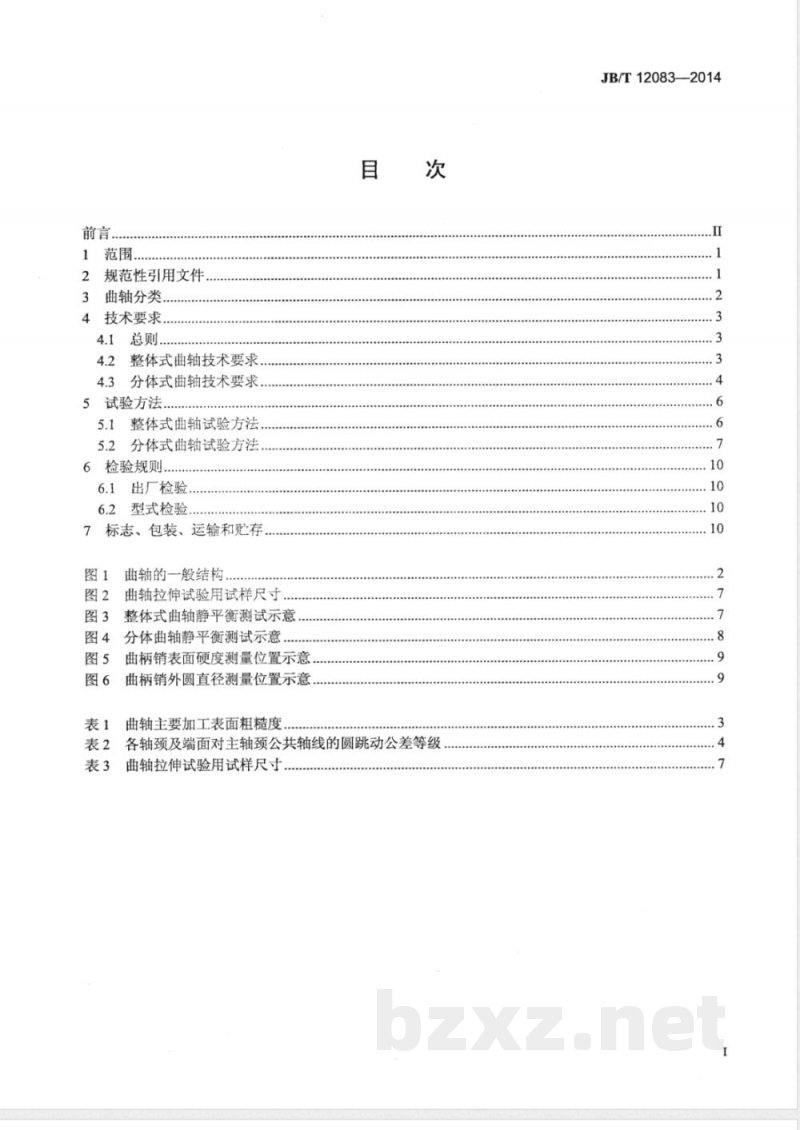

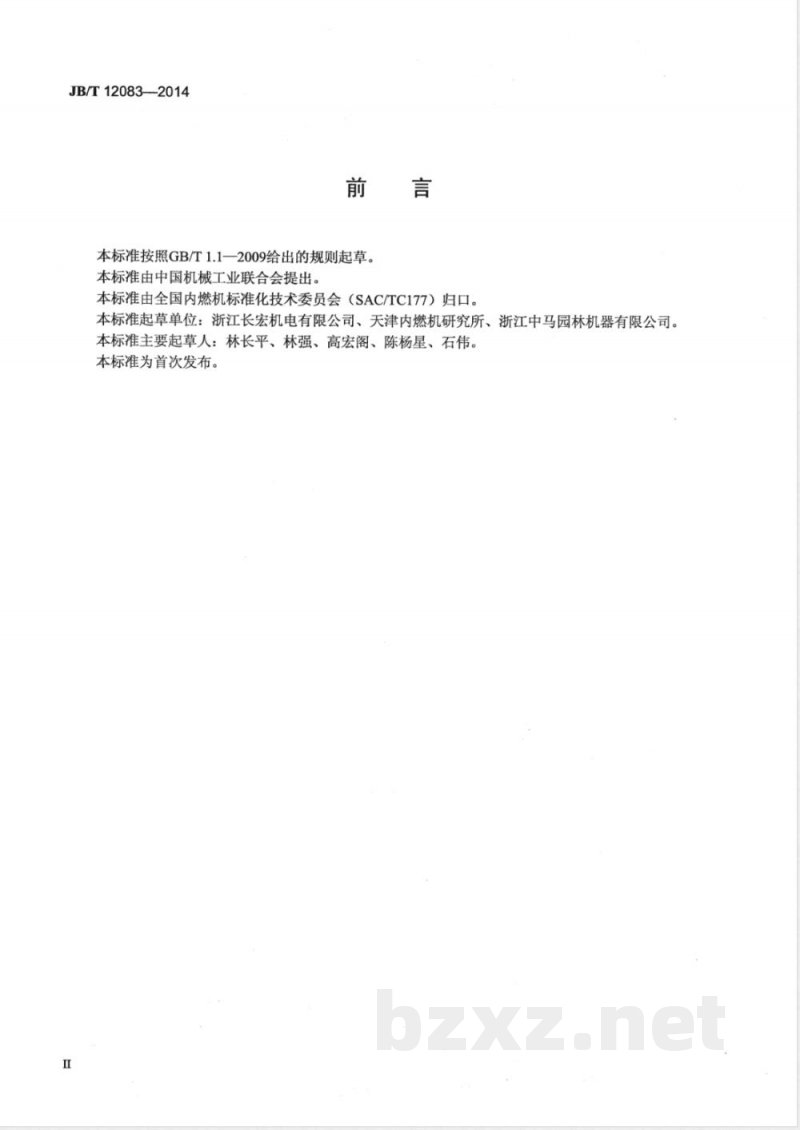

ICS 27.020 J93 备案号：47353—2014 中华人民共和国机械行业标准 JB/T12083—2014 通用小型汽油机曲轴 技术条件 General utility small gasoline engine — Specifications for crankshaft 2014-07-09 发布 2014-11-01 实施 中华人民共和国工业和信息化部发布 前言 本标准按照 GB/T1.1—2009 的规则起草，由中国机械工业联合会提出，并由全国内燃机标准化技术委员会（SAC/TC177）归口。起草单位为浙江长宏机电有限公司、天津内燃机研究所、浙江中马园林机器有限公司。主要起草人：林长平、林强、高宏阁、陈杨星、石伟。本标准为首次发布。 1 范围 本标准规定了通用小型汽油机曲轴的分类、技术要求、试验方法、检验规则及标志、包装、运输和贮存。适用于通用小型汽油机曲轴，其他代用燃料的通用小型发动机曲轴可参照使用。 2 规范性引用文件 下列文件对于本标准的应用是必不可少的： - GB/T191 包装储运图示标志 - GB/T228.1 金属材料拉伸试验 第1部分：室温试验方法 - GB/T230.1 金属材料洛氏硬度试验 第1部分：试验方法（A~T 标尺） - GB/T699 优质碳素结构钢 - GB/T708—2006 冷轧钢板和钢带的尺寸、外形、重量及允许偏差 - GB/T1184—1996 形状和位置公差未注公差值 - GB/T1348 球墨铸铁件 - GB/T1800.1-2009 产品几何技术规范（GPS）极限与配合 第1部分：公差、偏差和配合基础 - GB/T1800.2-2009 产品几何技术规范（GPS）极限与配合 第2部分：标准公差等级和孔、轴极限偏差表 - GB/T1958 产品几何量技术规范（GPS）形状和位置公差检测规定 - GB/T3077 合金结构钢 - GB/T3821—2005 中小功率内燃机清洁度测定方法 - GB/T4340.1 金属材料维氏硬度试验 第1部分：试验方法 - GB/T5617 钢的感应淬火或火焰淬火后有效硬化层深度测定 - GB/T6394—2002 金属平均晶粒度测定方法 - GB/T9441 球墨铸铁金相检验 - GB/T9450 钢件渗碳淬火硬化层深度的测定和校核 - GB/T11354, GB/T13299, GB/T13320 钢铁零件渗氮层深度测定和金相组织检验 - GB/T19076—2003 烧结金属材料规范 - GB/T23340—2009 内燃机连杆技术条件 - JB/T6729 内燃机曲轴、凸轮轴磁粉检测 - JB/T7918—1997 滚动轴承向心滚针和保持架组件 - JB/T8118.2 内燃机活塞销第2部分：金相检验 - JB/T8118.3 内燃机活塞销第3部分：磁粉检测 - JB/T8878—2001 滚动轴承冲压外圈滚针轴承技术条件 - JB/T9204 钢件感应淬火金相检验 - JB/T9205 珠光体球墨铸铁零件感应淬火金相检验 3 曲轴分类 曲轴按结构型式分为整体式曲轴和分体式曲轴总成，分体式曲轴总成又分为双边曲轴总成和单边曲轴总成（半轴）。结构一般如图1所示，包括连杆轴颈、主轴颈、曲柄、滚针轴承、曲柄销和平衡块。 4 技术要求 4.1 总则 本标准适用于整体式曲轴和分体式曲轴，规定其结构、加工精度、材料及性能要求。 4.2 整体式曲轴技术要求 规定整体式曲轴的材料、加工精度、力学性能及表面处理要求，确保其在使用中的安全性和可靠性。 4.3 分体式曲轴技术要求 规定分体式曲轴总成的材料、装配精度、力学性能及关键尺寸检验要求，包括双边曲轴总成和单边曲轴总成。
