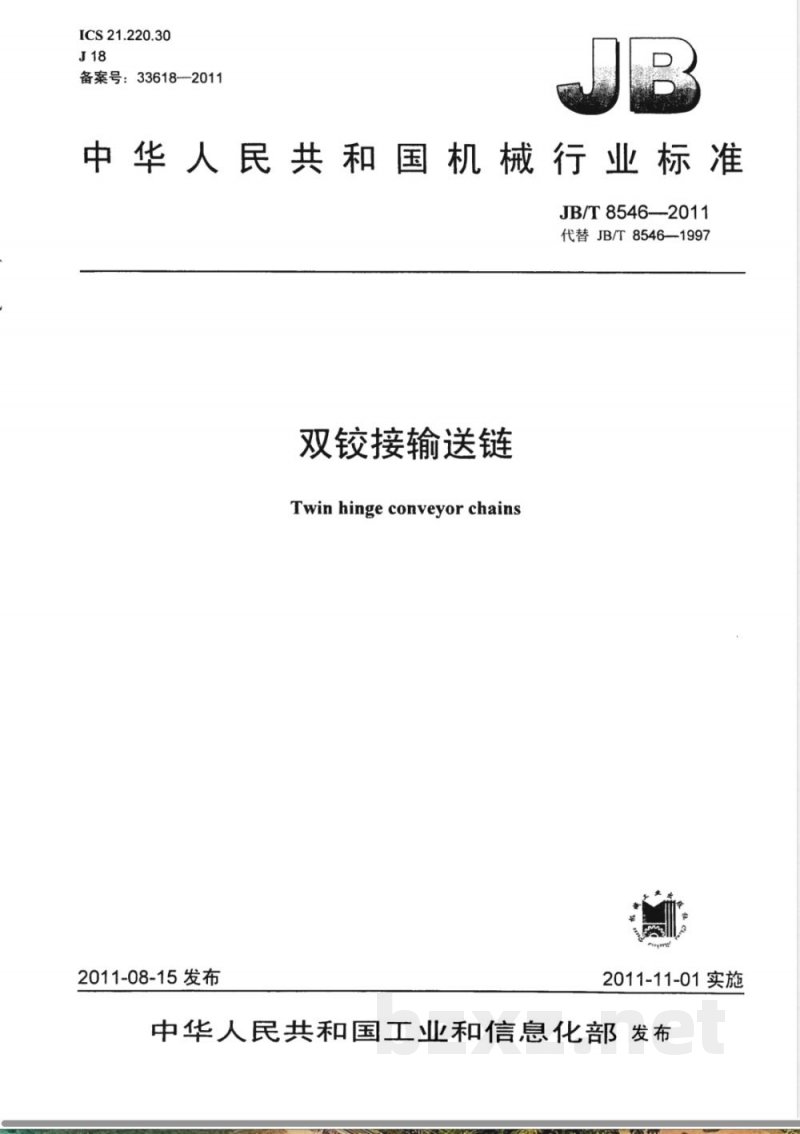

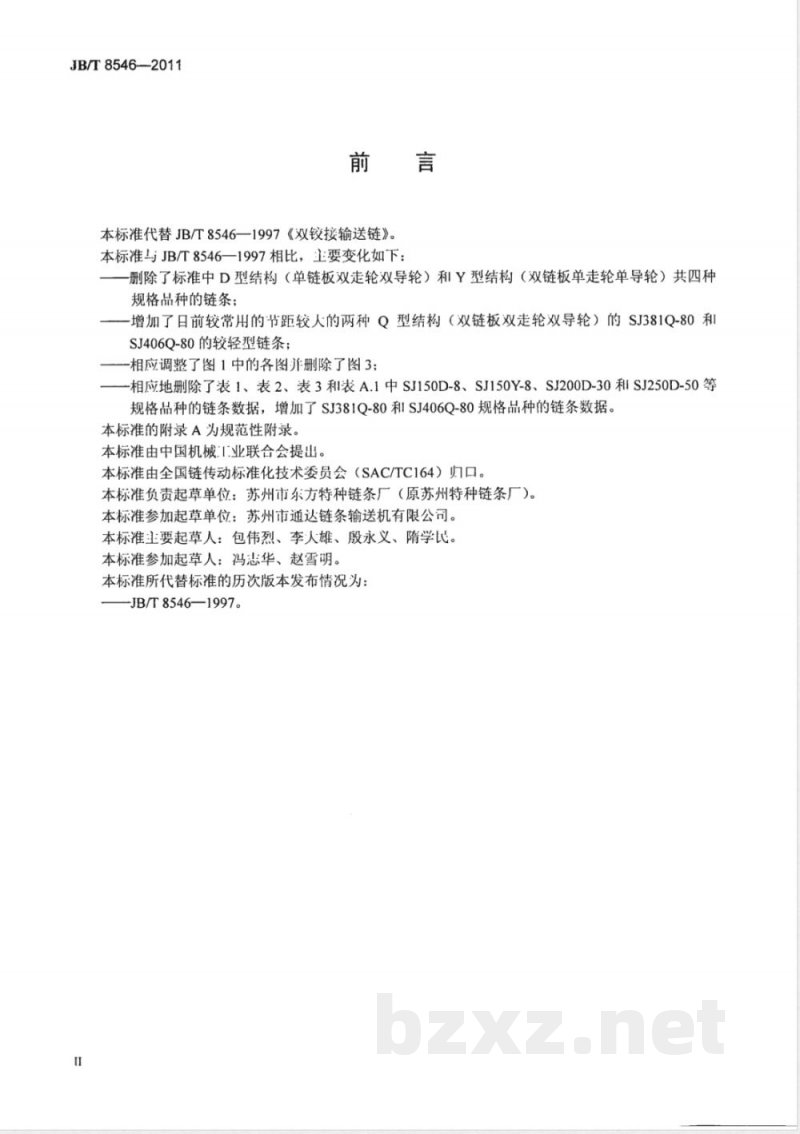

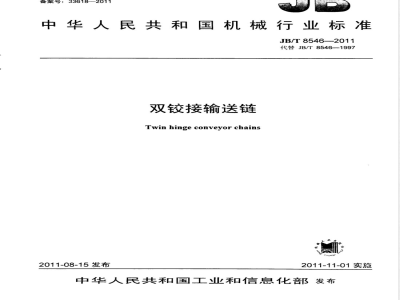

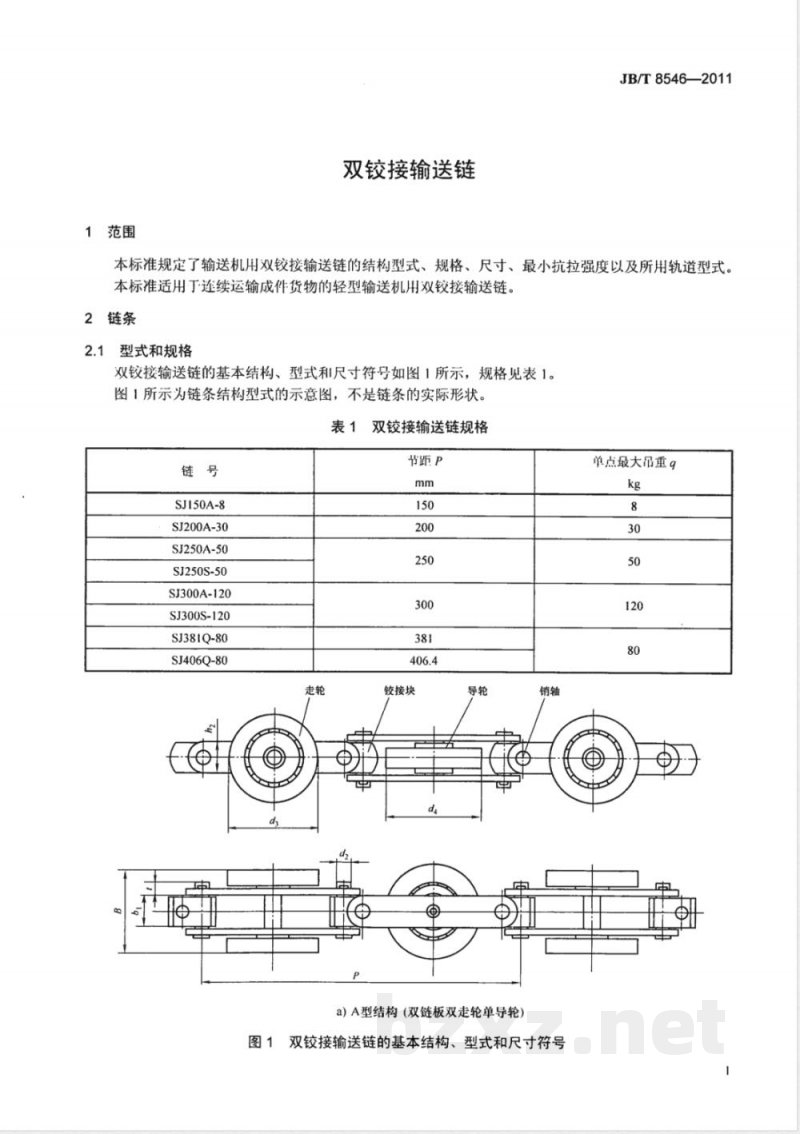

中华人民共和国机械行业标准 JB/T8546-2011 双铰接输送链 代替 JB/T8546-1997 发布日期：2011-08-15 实施日期：2011-11-01 前言 本标准代替JB/T8546-1997《双铰接输送链》。与1997版相比，主要变化如下：删除D型结构（单链板双走轮双导轮）和Y型结构（双链板单走轮单导轮）共四种规格品种；增加了节距较大的两种Q型结构（双链板双走轮双导轮）SJ381Q-80和SJ406Q-80的轻型链条；相应调整图1并删除图3；调整表1、表2、表3和表A.1中SJ150D-8、SJ150Y-8、SJ200D-30和SJ250D-50等规格数据，增加SJ381Q-80和SJ406Q-80规格数据。附录A为规范性附录。本标准由中国机械工业联合会提出，由全国链传动标准化技术委员会（SAC/TC164）归口，负责起草单位为苏州市东方特种链条厂。主要起草人：包伟烈、李人雄、殷永义、隋学民。参加起草人：冯志华、赵雪明。 1 范围 本标准规定了输送机用双铰接输送链的结构型式、规格、尺寸、最小抗拉强度以及所用轨道型式。适用于轻型连续运输成件货物的输送机。 2 链条 2.1 型式和规格 双铰接输送链的基本结构、型式和尺寸符号如图1所示，规格见表1。图1为链条结构型式示意，不代表实际形状。 表1 双铰接输送链规格 链号: SJ150A-8, SJ200A-30, SJ250A-50, SJ250S-50, SJ300A-120, SJ300S-120, SJ381Q-80, SJ406Q-80 节距P(mm): 150, 200, 250, 300, 381, 406.4 单点最大吊重q(kg): 8, 30, 50, 120, 80 2.2 标示 双铰接输送链的标示方法为：链号×节距数-标准号。 示例：节距200mm，双链板双走轮单导轮，单点吊重30kg，装配268节，标示为SJ200A-30×268-JB/T8546-2011。 2.3 尺寸与参数 链条尺寸和参数见图1及表2。 表2 双铰接输送链尺寸、测量力和抗拉强度 | 链号 | 节距Pnom(mm) | 内宽bmin(mm) | 销轴直径d2max(mm) | 走轮直径dsmax(mm) | 导轮直径d4max(mm) | 轮组宽度Bmax(mm) | 导轮组宽度cmax(mm) | | SJ150A-8 | 150 | 14.5 | 6.5 | 35 | 44 | 37 | 58 | | SJ200A-30 | 200 | 20 | 8.5 | 57 | 60 | 52 | 58 | | SJ250A-50 | 250 | 22 | 10 | 66 | 68 | 58 | - | | SJ250S-50 | 300 | 30 | 12 | 83 | 85 | 75 | - | | SJ300A-120 | 381 | 26 | 13.8 | 38 | 38 | 92 | - | | SJ300S-120 | 406.4 | - | - | - | - | - | - | 2.4 拉伸试验 2.5 链长精度 2.6 灵活性检验 2.7 标记 附录A（规范性附录） 双铰接输送链配用的轨道型式及截面尺寸 图A.1 轨道型式 表A.1 双铰接输送链配用轨道截面尺寸
