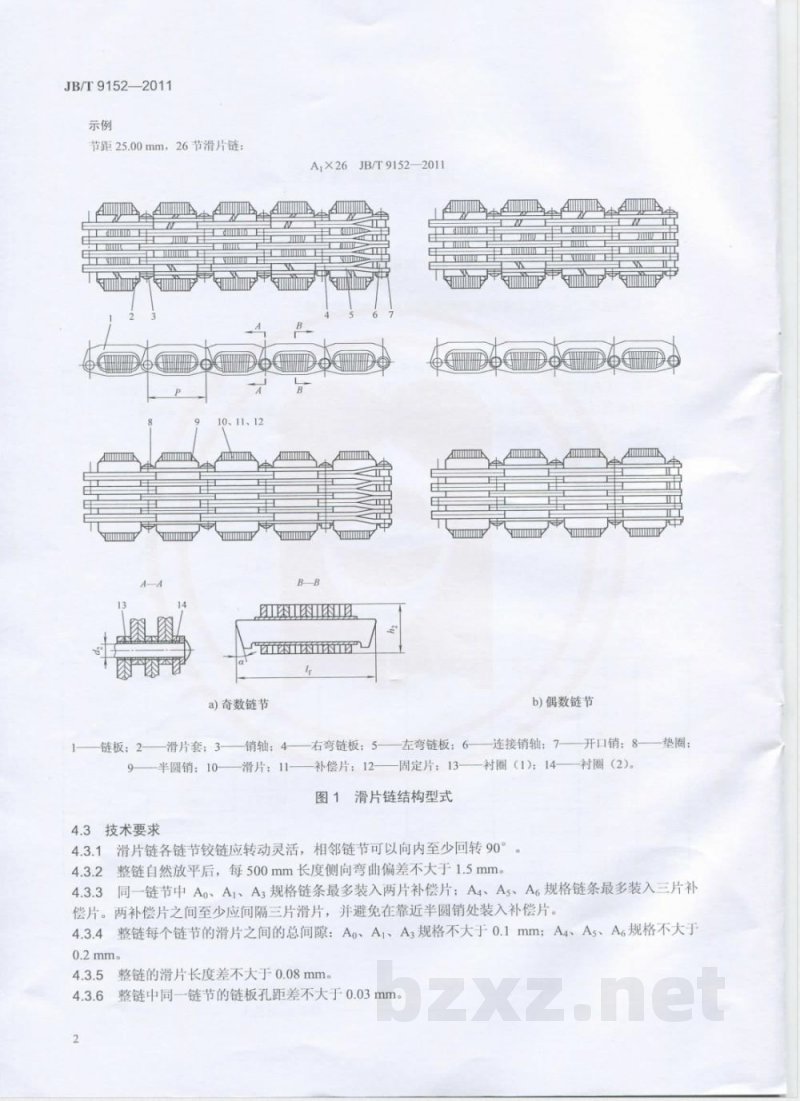

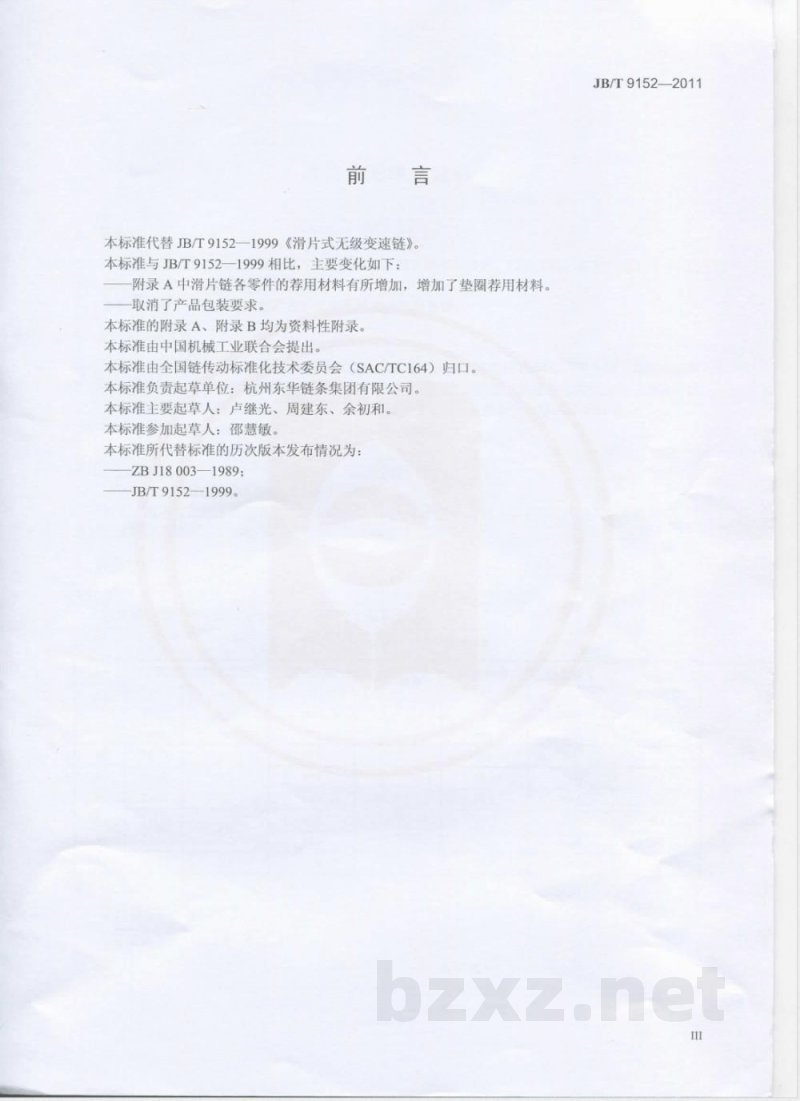

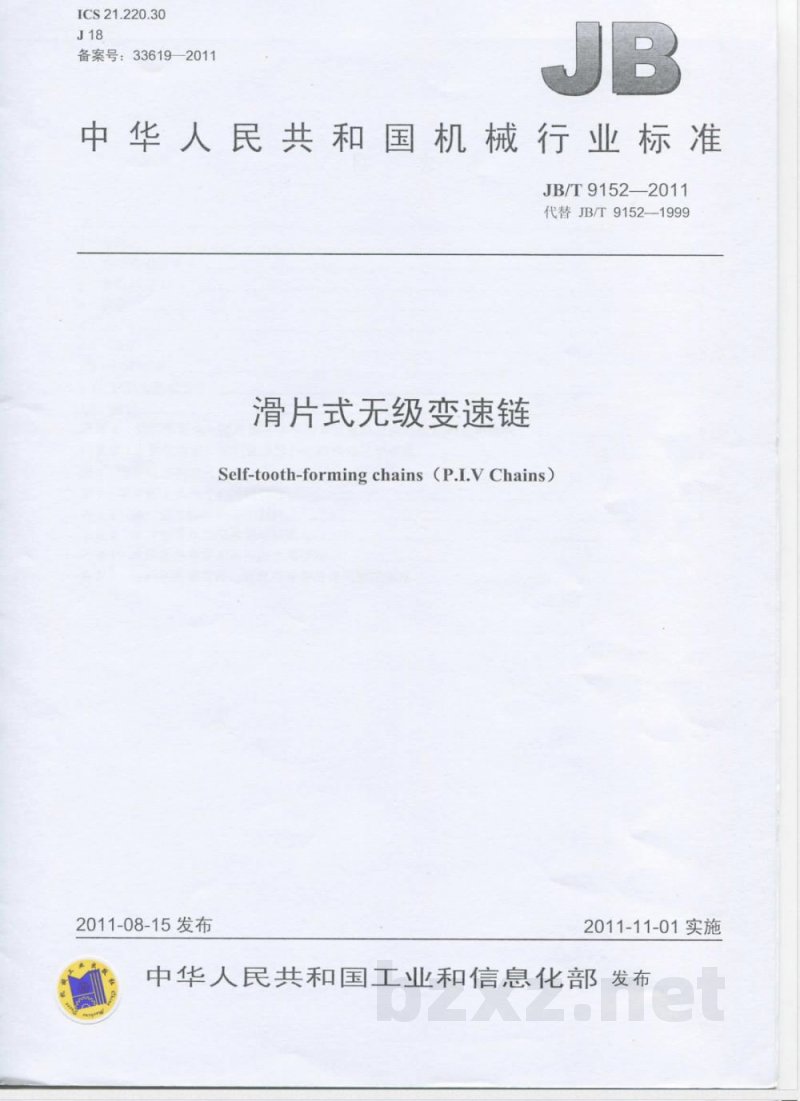

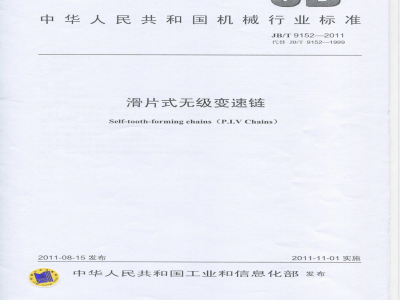

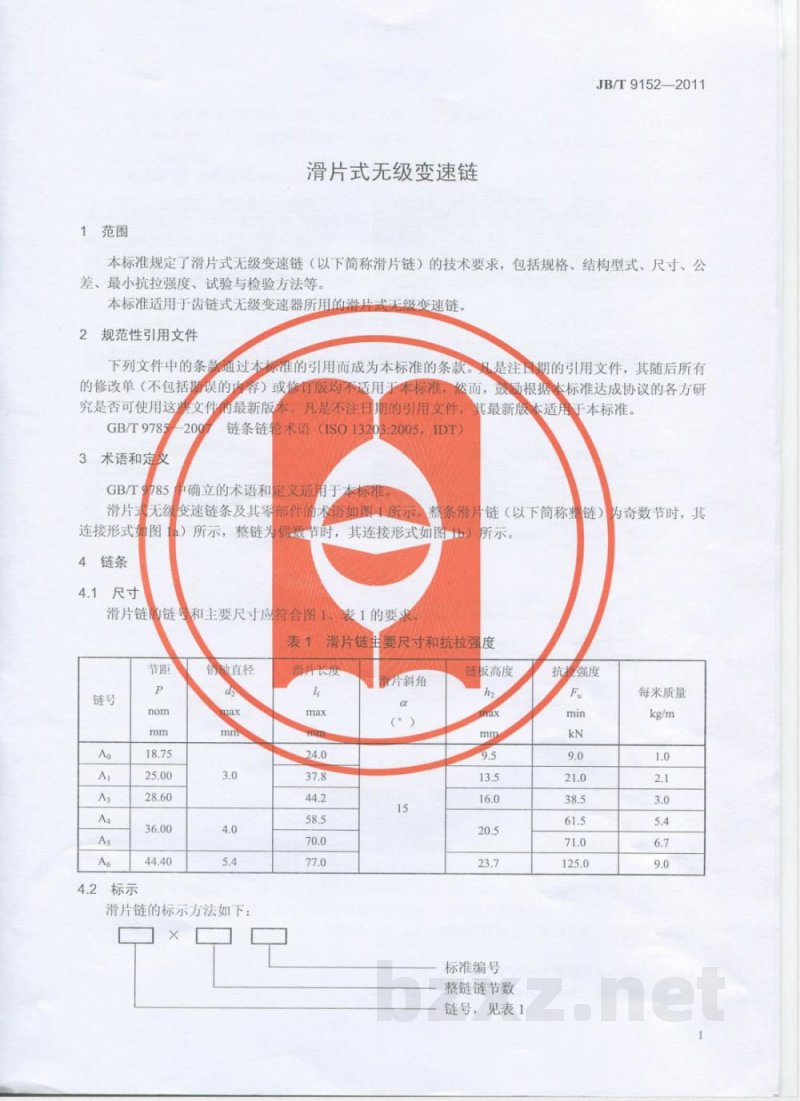

中华人民共和国机械行业标准 JB/T9152-2011 滑片式无级变速链 代替 JB/T9152-1999 发布日期：2011-08-15 实施日期：2011-11-01 前言 本标准代替JB/T9152-1999《滑片式无级变速链》。与1999版相比，附录A中滑片链各零件的荐用材料有所增加，包括垫圈荐用材料，同时取消了产品包装要求。附录A、附录B均为资料性附录。本标准由中国机械工业联合会提出，由全国链传动标准化技术委员会（SAC/TC164）归口，负责起草单位为杭州东华链条集团有限公司。主要起草人：卢继光、周建东、余初和。参加起草人：邵慧敏。本标准首次发布。 1 范围 本标准规定了滑片式无级变速链（以下简称滑片链）的技术要求，包括规格、结构型式、尺寸、公差、最小抗拉强度、试验与检验方法等。本标准适用于齿链式无级变速器使用的滑片链。 2 规范性引用文件 下列文件通过本标准引用而成为本标准条款。注日期的引用文件，其修改单或修订版不适用于本标准，但鼓励各方研究其最新版本是否可使用。未注日期的引用文件，其最新版本适用于本标准。 - GB/T9785 链条链轮术语（ISO13203:2005, IDT） 3 术语和定义 本标准中确立的术语和定义适用于滑片链及其零部件。 4 链条 4.1 尺寸 滑片链的链号和主要尺寸应符合图1和表1的规定。 表1 滑片链主要尺寸和抗拉强度 节距(mm): 18.75, 25.00, 28.60, 36.00, 44.40 链号: Pnom 最大直径(mm): 3.0, 4.0, 5.4, 24.0, 37.8, 44.2, 58.5, 70.0, 77.0 滑片斜角(°): 15 板高度(mm): 9.5, 13.5, 16.0, 20.5, 23.7 最小抗拉强度(kN): 9.0, 21.0, 38.5, 61.5, 71.0, 125.0 每米质量(kg/m): 1.0, 2.1, 3.0, 5.4, 6.7, 9.0 4.2 标示 滑片链标示方法：链号由三部分组成：字母表示类型（LT），数字表示结构和节距，字母H表示重载型。链号后连线和数字表示排数。 示例：LT80 表示节距25.4mm单排链条，LT80H 表示重载型单排链条，LT80-2 表示双排链条。 4.3 技术要求 4.3.1 链节铰链应转动灵活，相邻链节可向内至少回转90°。 4.3.2 整链自然放平后，每500mm长度侧向弯曲偏差不大于1.5mm。 4.3.3 同一链节中Ao、A、As规格链条最多装两片补偿片；A4、As、Ac规格链条最多装三片补偿片。补偿片间至少间隔三片滑片，且避免靠近半圆销位置。 4.3.4 整链每个链节的滑片之间总间隙：Ao、A、As规格不大于0.1mm；A4、As、Ac规格不大于规定值。 4.4 试验与检验方法 4.5 标记 附录A（资料性附录） 滑片链各零件的荐用材料及热处理后的金相组织 附录B（资料性附录） 滑片链各零件的荐用热处理质量，包括渗碳件、碳氮共渗件的荐用渗层深度 图1 滑片链结构型式 表A.1 滑片链各零件荐用材料 表A.2 滑片链零件荐用热处理后的金相组织 表B.1 滑片链各零件荐用热处理硬度 表B.2 滑片链各渗碳件、碳氮共渗件的荐用渗层深度
