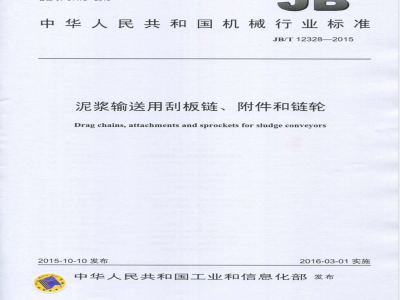

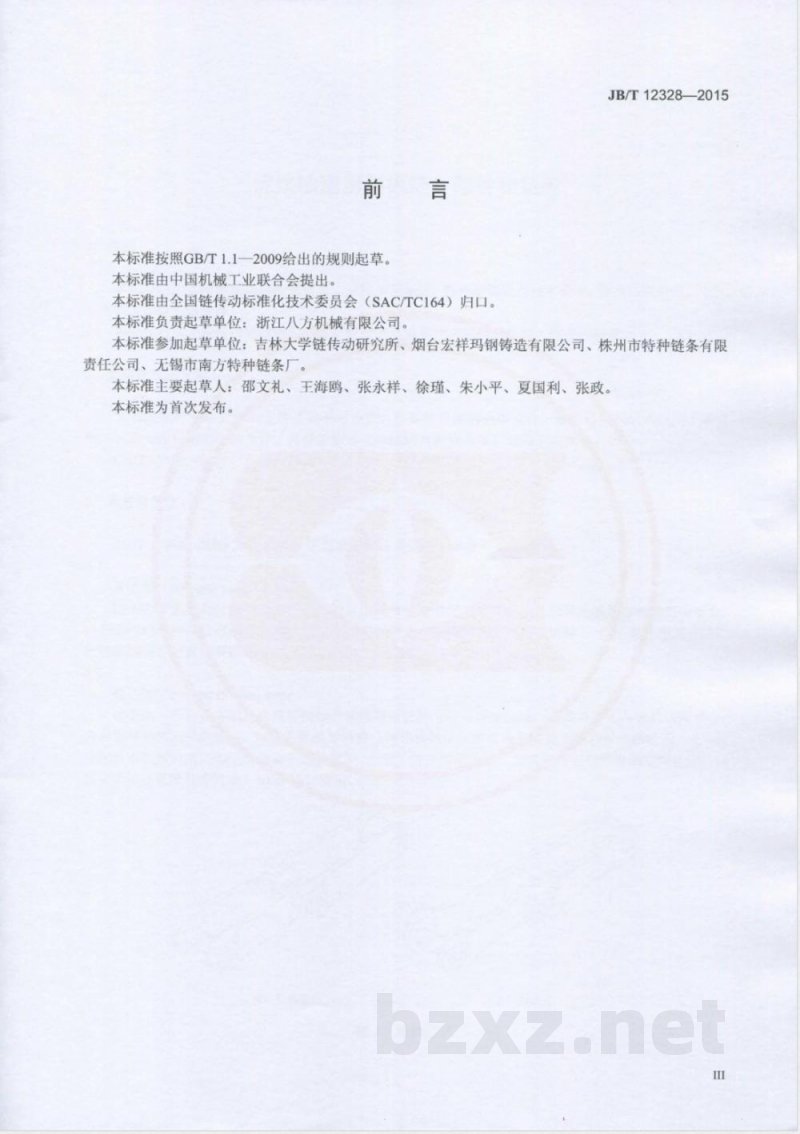

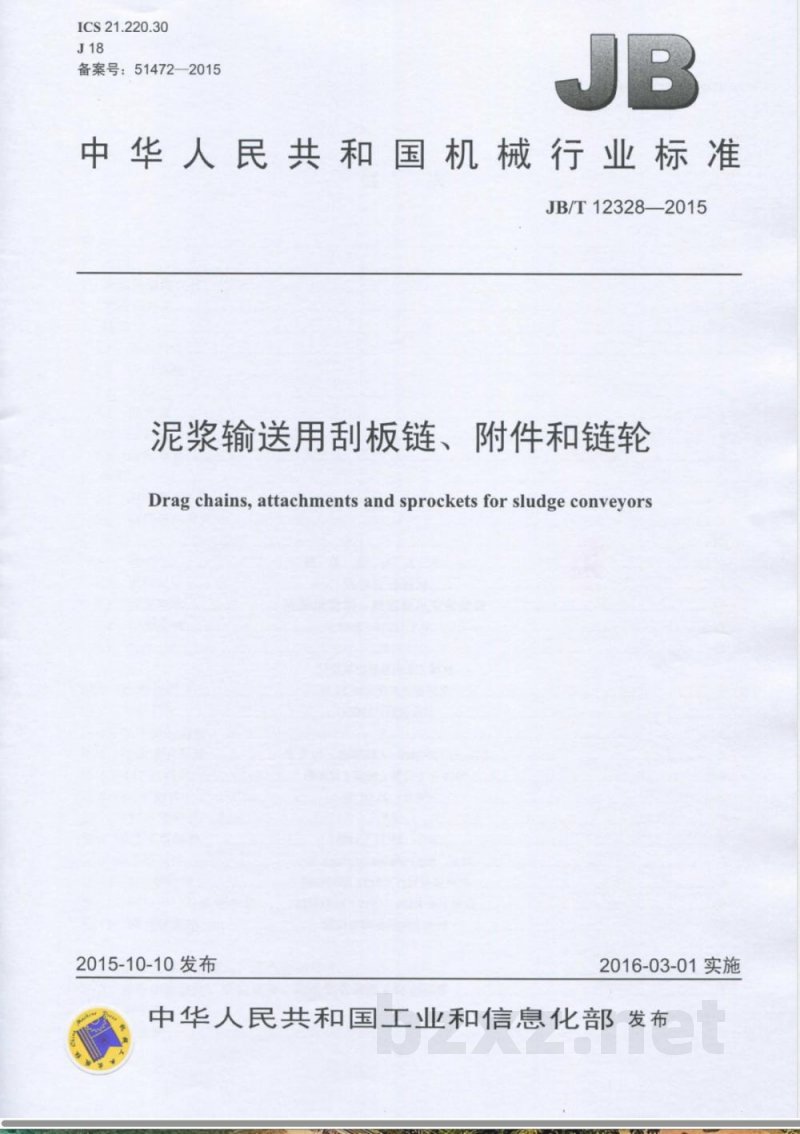

中华人民共和国机械行业标准 JB/T12328-2015 泥浆输送用刮板链、附件和链轮 发布日期：2015-10-10 实施日期：2016-03-01 机械工业出版社出版发行，北京市百万庄大街22号，邮政编码：100037 前言 本标准按照GB/T1.1—2009规则起草，由中国机械工业联合会提出，并由全国链传动标准化技术委员会（SAC/TC164）归口。起草单位为浙江八方机械有限公司，参加起草单位包括吉林大学链传动研究所、烟台宏祥玛钢铸造有限公司、株州市特种链条有限责任公司及无锡市南方特种链条厂。主要起草人：邵文礼、王海鸥、张永祥、徐瑾、朱小平、夏国利、张政。本标准首次发布。 1 范围 本标准规定了泥浆状物质输送设备上使用的刮板链、附件和链轮的技术要求，包括结构型式、尺寸、长度测量和抗拉强度等。适用于泥浆状物质输送设备上使用的铸造和焊接结构刮板链、附件和链轮。 2 规范性引用文件 下列文件对本标准的应用必不可少。注日期的引用文件仅适用于注日期版本；未注日期的引用文件，其最新版本（包括所有修改单）适用于本标准。 - GB/T15390—2005 工程用焊接结构弯板链、附件和链轮 3 术语和定义 下列术语和定义适用于本标准，部分参照GB/T15390—2005。 3.1 直边型（straight sidebar type） 链条由一系列具有相同套筒和销轴的直边型弯板链节交互连接组成。套筒外表面与链轮齿面啮合，内表面与销轴构成铰接副。采用过盈配合或机械锁止（如端部带扁平面的销轴），或二者并用，将销轴固定在链板节距孔中，以防止销轴在链板孔中转动（图1a）。 3.2 曲边型（curved sidebar type） 链条由一系列具有相同套筒和销轴的曲边型弯板链节交互连接组成。套筒外表面与链轮齿面啮合，内表面与销轴构成铰接副。曲边型链板与链轮凸缘接触，以提供附加支撑和扩大接触面。销轴固定方式同直边型（图1b）。 3.3 侧弯（camber） 将链条放置在平面上，使其弯曲至内部公差允许的最大程度时，弯曲弧的高度称为侧弯值（图3）。 3.4 扭曲（twist） 各链节铰链轴线不在同一平面内时称为链条扭曲（图4）。 4 链条 4.1 链条尺寸 4.2 拉力试验、长度测量 4.3 侧弯值 4.4 扭曲量 4.5 匹配测量 5 附件 5.1 附件型式 5.2 附件结构及尺寸 6 链轮 6.1 概述 6.2 齿槽形状及剖面齿廓 6.3 公差 6.4 结构型式及尺寸符号 6.5 侧弯值和扭曲量的测量方法 附录：各类型附件尺寸表（A42型、F2型、F22-6型、F22-8型、K2型、M1型）及链轮齿形参数表，包括压力角、分度圆直径系数、凸缘直径及其系数、齿根圆最大径向和轴向圆跳动。
