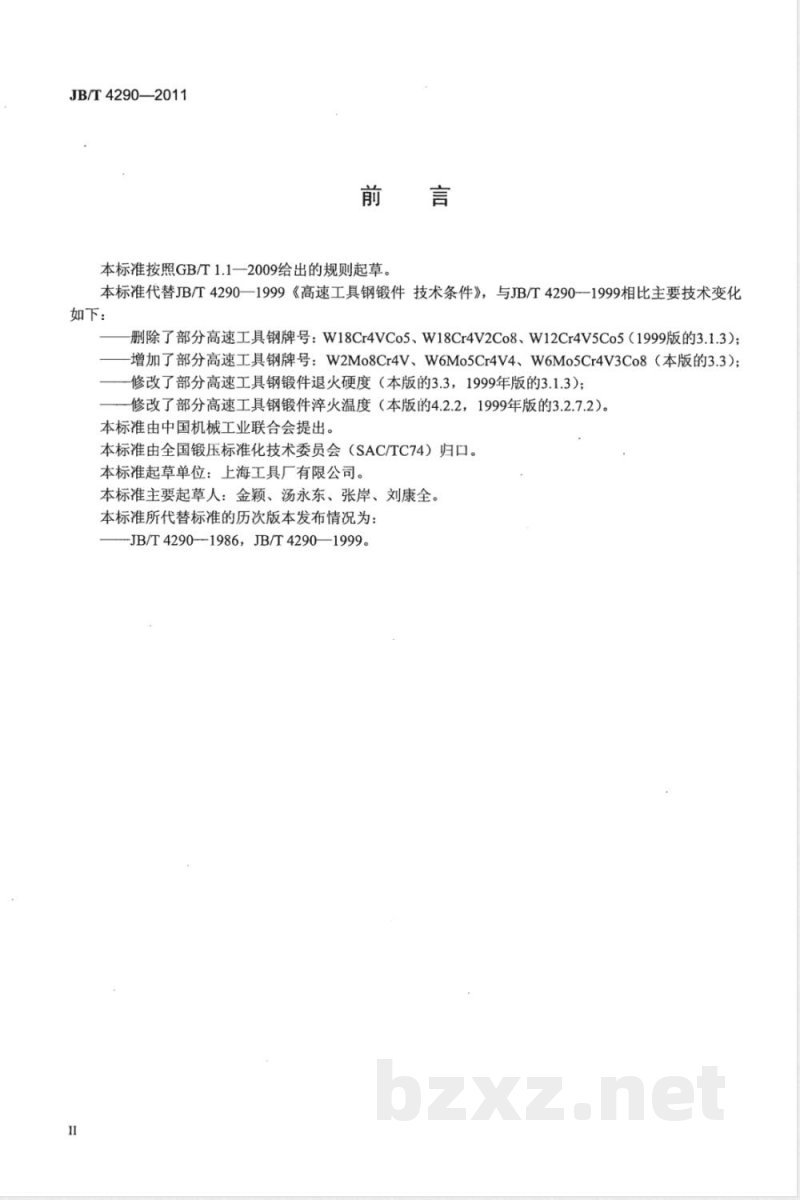

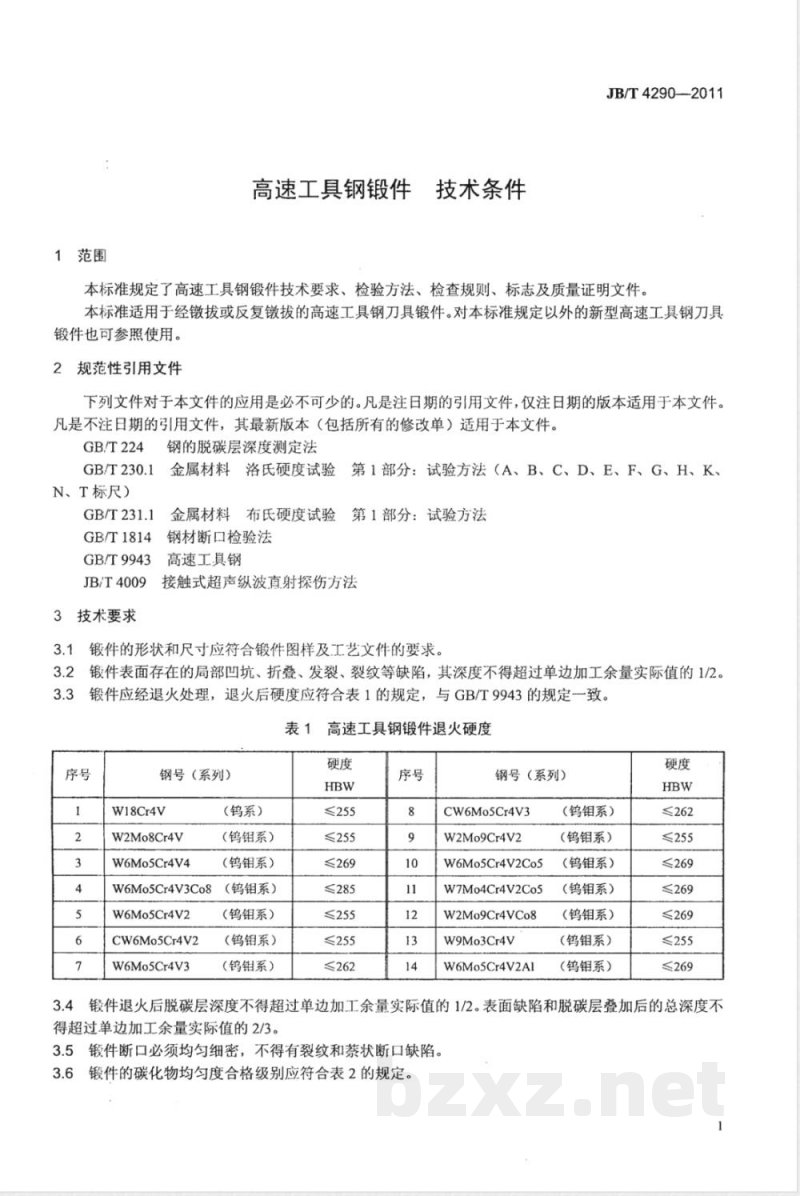

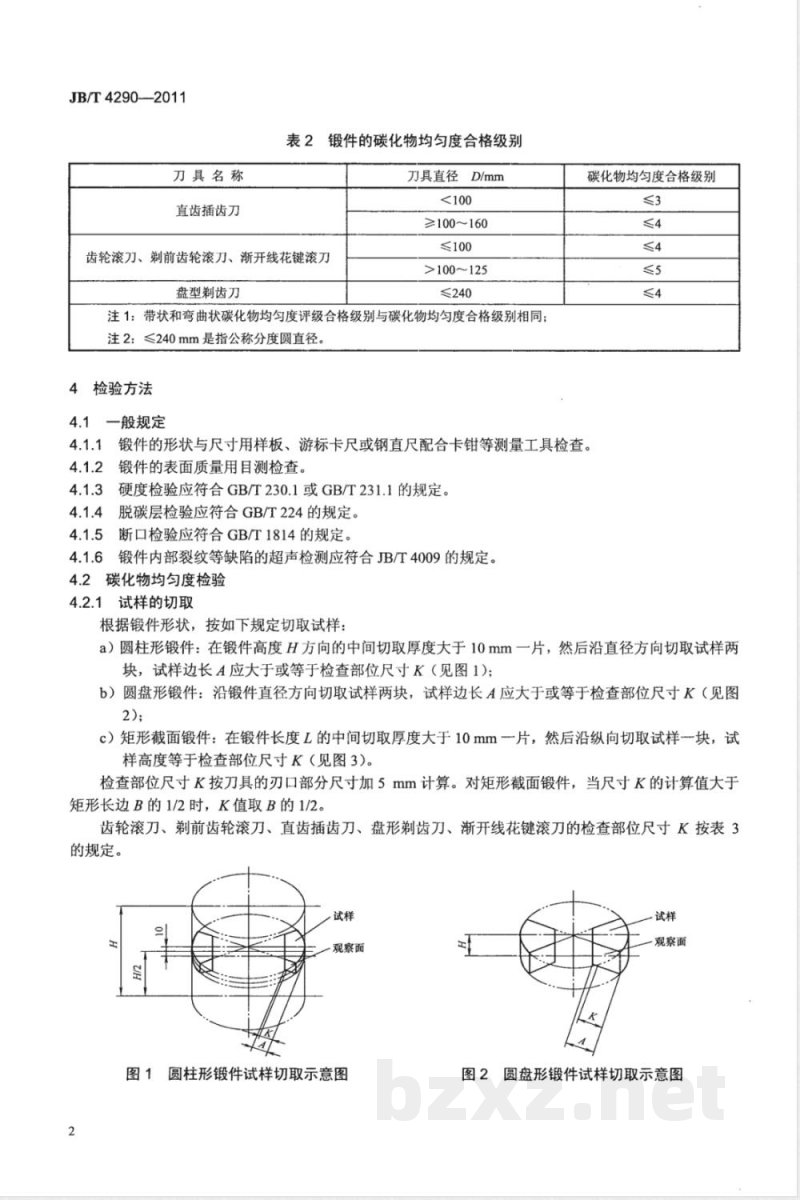

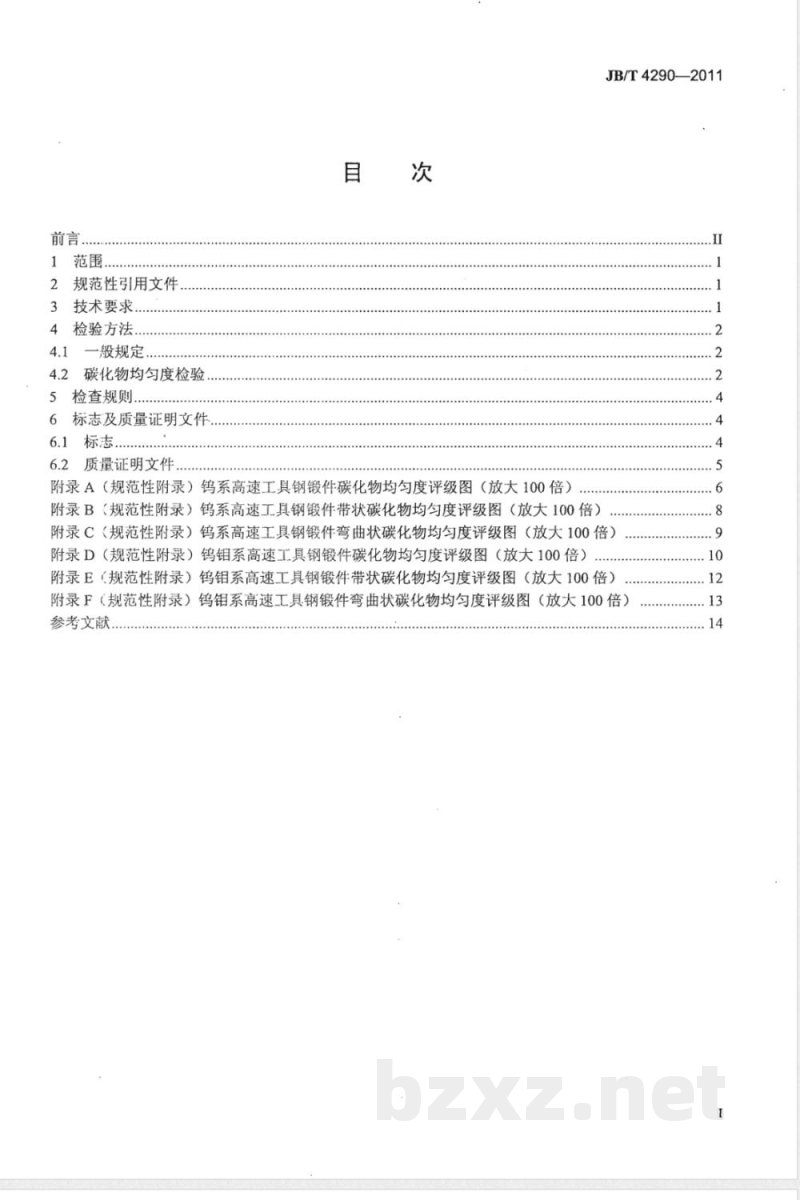

JB/T4290—2011 高速工具钢锻件技术条件 前言 本标准按照GB/T1.1—2009规则起草，代替JB/T4290—1999《高速工具钢锻件技术条件》。主要技术变化包括： 1. 删除部分高速工具钢牌号：W18Cr4VCo5、W18Cr4V2Co8、W12Cr4V5Co5。 2. 增加部分高速工具钢牌号：W2Mo8Cr4V、W6Mo5Cr4V4、W6Mo5Cr4V3Co8。 3. 修改部分高速工具钢锻件退火硬度。 4. 修改部分高速工具钢锻件淬火温度。 本标准由中国机械工业联合会提出，全国锻压标准化技术委员会（SAC/TC74）归口，起草单位为上海工具厂有限公司，主要起草人包括金颖、汤永东、张岸、刘康全。历次版本为JB/T4290—1986、JB/T4290—1999。 1 范围 本标准规定高速工具钢锻件的技术要求、检验方法、检查规则、标志及质量证明文件。适用于经镦拔或反复镦拔的高速工具钢刀具锻件，也可参考用于新型高速工具钢刀具锻件。 2 规范性引用文件 下列文件对本标准应用必不可少：GB/T224、GB/T230.1、GB/T231.1、GB/T1814、GB/T9943、JB/T4009。注日期的引用文件，仅该版本适用；未注日期的引用文件，其最新版本及所有修改单适用。 3 技术要求 3.1 锻件的形状和尺寸应符合锻件图样及工艺文件要求。 3.2 锻件表面存在的局部凹坑、折叠、发裂、裂纹等缺陷，其深度不得超过单边加工余量实际值的1/2。 3.3 锻件应经退火处理，退火后硬度应符合表1规定，并与GB/T9943规定一致。 表1 高速工具钢锻件退火硬度（HBW） 序号 | 钢号（系列） | 硬度HBW 2 | W18Cr4V（钨系） | ≤255 3 | W2Mo8Cr4V（钨系） | ≤255 5 | W6Mo5Cr4V4（钨钼系） | ≤269 6 | W6Mo5Cr4V3Co8（钨钼系） | ≤285 7 | W6Mo5Cr4V2（钨钼系） | ≤255 8 | CW6Mo5Cr4V2（钨钼系） | ≤255 9 | W6Mo5Cr4V3（钨钼系） | ≤262 10 | CW6Mo5Cr4V3（钨钼系） | ≤262 11 | W2Mo9Cr4V2（钨钼系） | ≤255 12 | W6Mo5Cr4V2Co5（钨钼系） | ≤269 13 | W7Mo4Cr4V2Co5（钨钼系） | ≤269 14 | W2Mo9Cr4VCo8（钨钼系） | ≤269 15 | W9Mo3Cr4V（钨钼系） | ≤255 16 | W6Mo5Cr4V2Al（钨钼系） | ≤269 附录A-F（规范性附录）提供钨系及钨钼系高速工具钢锻件碳化物均匀度评级图，包括普通、带状及弯曲状碳化物均匀度，放大100倍显示。
