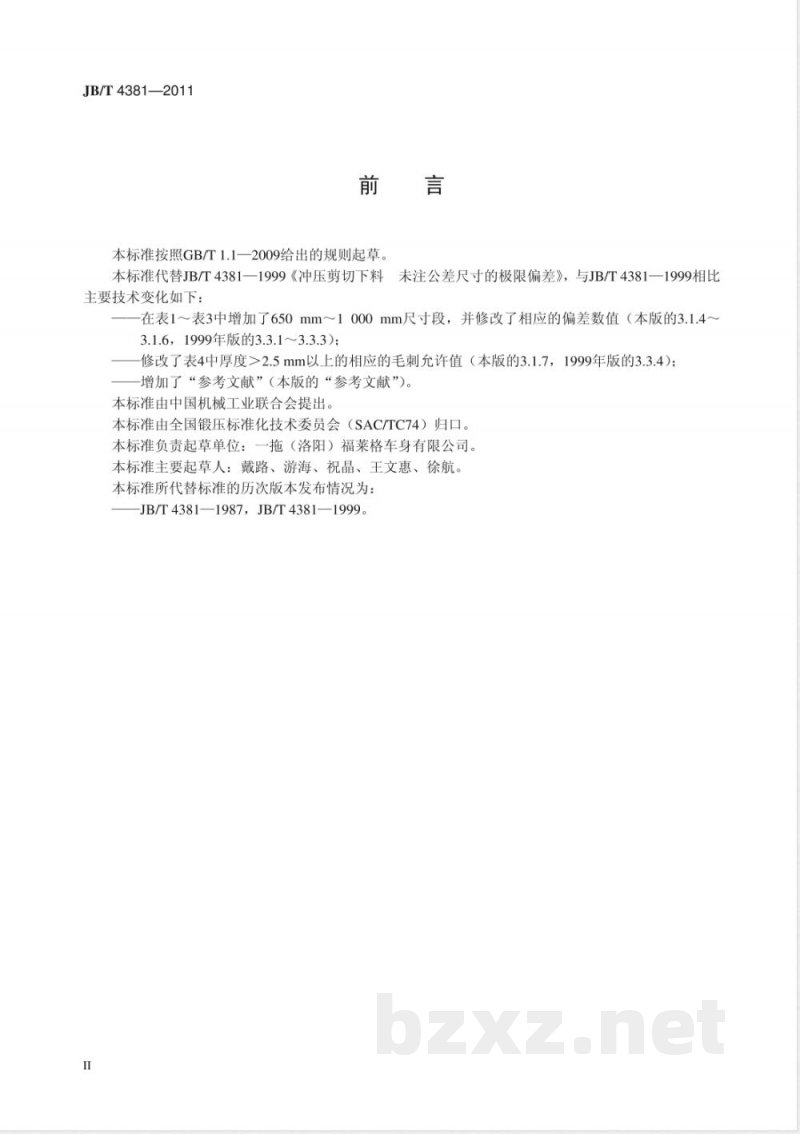

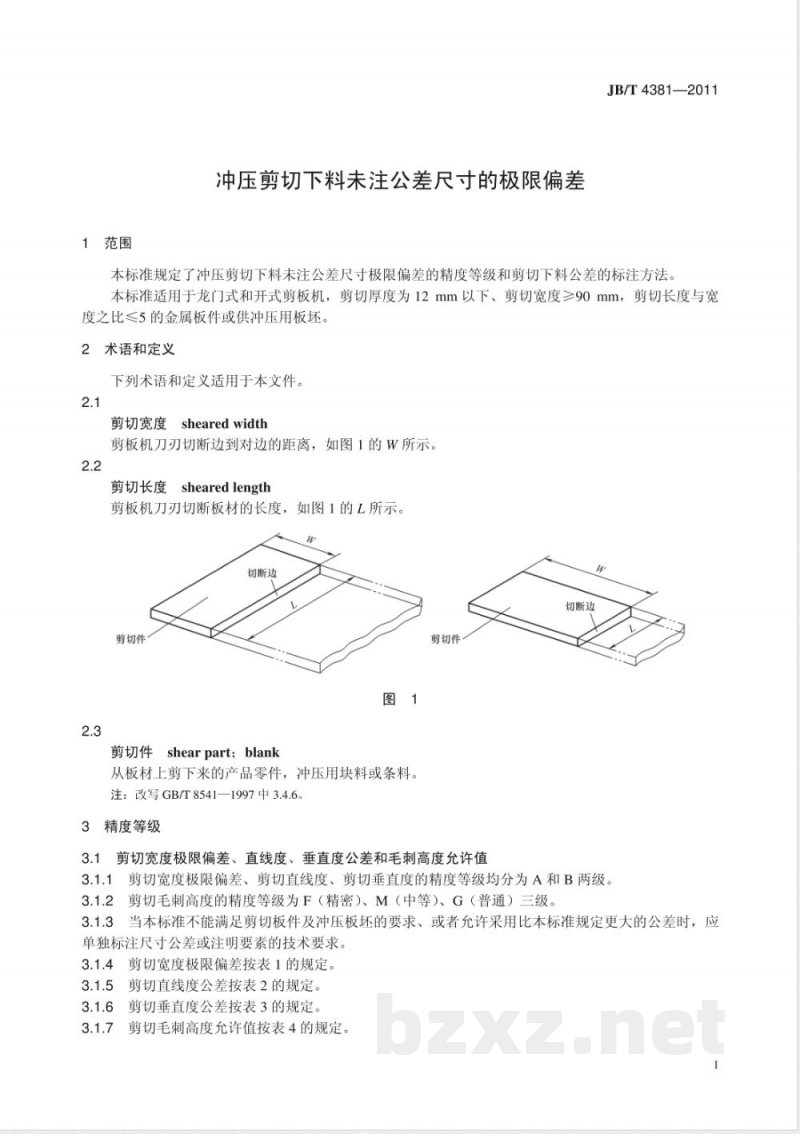

JB/T4381—2011 冲压剪切下料未注公差尺寸的极限偏差 前言 本标准按照GB/T1.1—2009给出的规则起草，代替JB/T4381—1999《冲压剪切下料未注公差尺寸的极限偏差》。与1999年版相比，本标准的主要技术变化包括： 1. 在表1至表3中增加了650mm～1000mm尺寸段，并修改了相应的偏差数值。 2. 修改了表4中厚度大于2.5mm的毛刺允许值。 3. 增加了“参考文献”部分。 本标准由中国机械工业联合会提出，全国锻压标准化技术委员会（SAC/TC74）归口，起草单位为一拖（洛阳）福莱格车身有限公司，主要起草人包括戴路、游海、祝晶、王文惠、徐航。历次版本为JB/T4381—1987、JB/T4381—1999。 1 范围 本标准规定了冲压剪切下料未注公差尺寸的极限偏差的精度等级和剪切下料公差的标注方法，适用于龙门式和开式剪板机，剪切厚度为12mm以下，剪切宽度≥90mm，剪切长度与宽度之比≤5的金属板件或用于冲压的板材。 2 术语和定义 2.1 剪切宽度（sheared width） 剪板机刀刃切断边到对边的距离，如图1所示的W。 2.2 剪切长度（sheared length） 剪板机刀刃切断板材的长度，如图1所示的L。 2.3 剪切件（shear part; blank） 从板材上剪下来的产品零件，包括冲压用块料或条料。注：改写自GB/T8541—1997中3.4.6。 3 精度等级 3.1 剪切件的精度等级 3.1.1 剪切宽度极限偏差、剪切直线度、剪切垂直度的精度等级分为A、B两级；剪切毛刺高度的精度等级分为F（精密）、M（中等）、G（普通）三级。 3.1.2 当标准不能满足剪切板件及冲压板材的要求，或允许采用更大公差时，应单独标注尺寸公差或注明要素的技术要求。 3.1.4 剪切宽度极限偏差按表1规定。 3.1.5 剪切直线度公差按表2规定。 3.1.6 剪切垂直度公差按表3规定。 3.1.7 剪切毛刺高度允许值按表4规定。 表1 剪切宽度极限偏差（单位：mm） 剪切宽度 >90～120 | >120～350 | >350～650 | >650～1000 | >1000～2000 | >2000～3150 精度等级A ±0.2 | ±0.3 | ±0.4 | ±0.5 | ±0.8 | ±1.0 精度等级B ±0.5 | ±1.0 | ±1.2 | ±1.5 | ±2.0 | ±2.5 表2 剪切直线度公差 表3 剪切垂直度公差 表4 剪切毛刺高度允许值 各表中的数据根据材料厚度和剪切尺寸分等级规定，以确保冲压剪切件的尺寸精度和加工质量。
