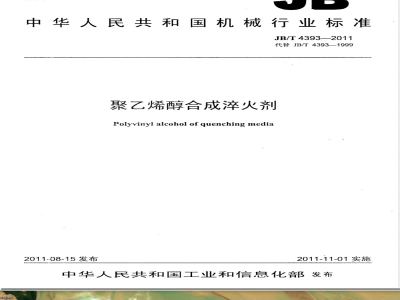

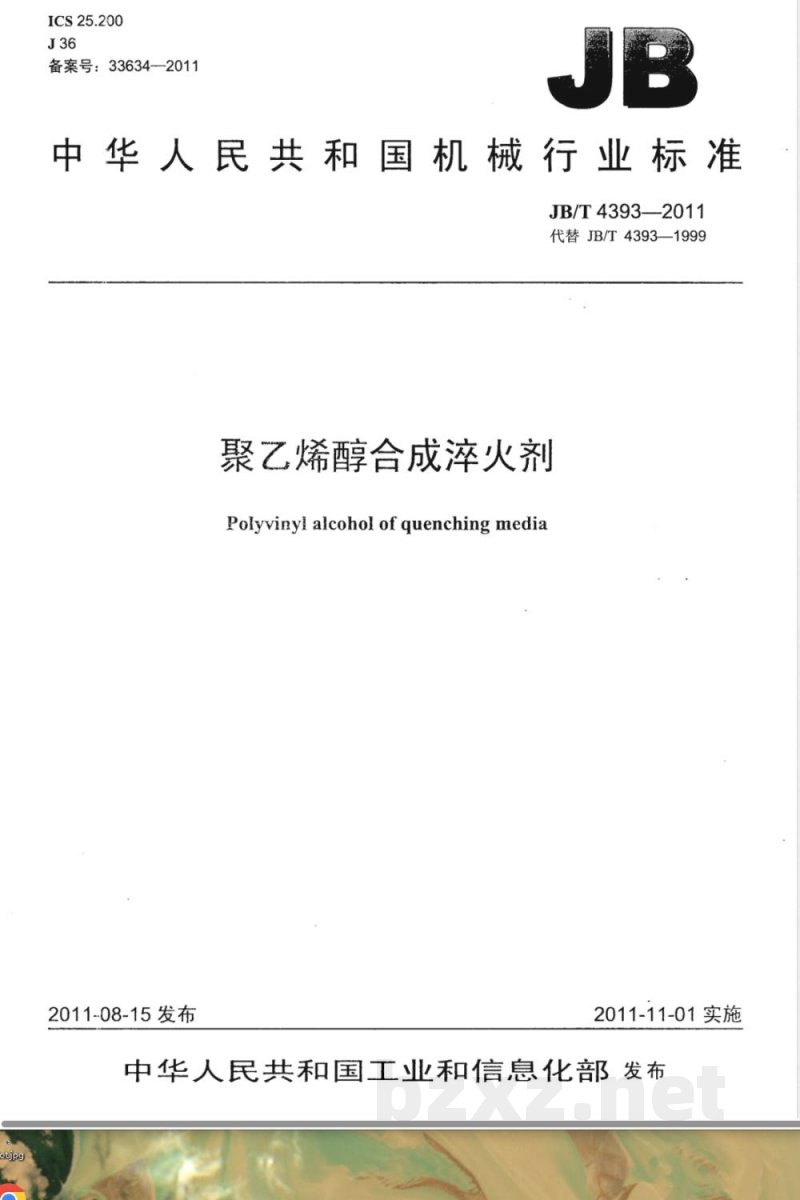

中华人民共和国机械行业标准 JB/T4393-2011 聚乙烯醇合成淬火剂 代替 JB/T4393-1999 Polyvinyl alcohol of quenching media 发布日期：2011-08-15 实施日期：2011-11-01 前言 本标准代替 JB/T4393-1999《聚乙烯醇合成淬火剂》。本标准与 JB/T4393-1999 相比，主要变化如下：规范并标出了封面的各种信息；调整并填充了“前言”中的相关要素；规范了“规范性引用文件”的导语，增加了规范性引用文件；增加了“术语和定义”、“检验规则”和“使用、更换及排放要求”；对附录 A 中的内容进行了调整和修改。本标准的附录 A 为资料性附录。本标准由中国机械工业联合会提出，由全国热处理标准化技术委员会（SAC/TC75）归口。起草单位：南京科润工业介质有限公司、北京机电研究所。主要起草人：聂晓霖、宋金梅、王锡樵、林天泉、李爱国。历次版本：JB/T4392-1987, JB/T4392-1999。 1 范围 本标准规定了聚乙烯醇合成淬火剂的技术条件，适用于钢件淬火冷却用的聚合物水溶性火介质，以聚乙烯醇为主要成分。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。注日期的引用文件，其随后所有修改单或修订版不适用于本标准；不注日期的引用文件，其最新版本适用于本标准。引用文件包括：GB/T6680 液体化工产品采样通则，GB/T8121 热处理工艺材料术语，GB/T8170 数值修约与极限数值的表示和判定，GB8978 污水综合排放标准，JB/T4392-2011 聚合物水溶性淬火介质测定方法。 3 术语和定义 GB/T8121 中确立的术语和定义适用于本标准。 4 配制原料 配制合成淬火剂采用的主要原料为 17-88 聚乙烯醇（白色固体粉末），其分子结构式为 CH2-CH(OH) 于 n。 5 基本组成 聚乙烯醇合成淬火剂的基本组成如下表： 表1 聚乙烯醇合成淬火剂的基本组成 名称 | 含量（质量分数，%） 聚乙烯醇 | ≥10 防锈剂 | ≥0.2 防腐剂 | ≥0.02 消泡剂 | 余量 水 | 余量 注：产品供应状态为浓缩液。 6 技术要求 聚乙烯醇合成淬火剂应符合下表要求： 表2 聚乙烯醇合成淬火剂技术要求 项目 | 技术要求 外观（室温） | 无色至浅黄色透明或半透明粘稠液体，无刺激性气味 固体含量（质量分数，%） | 10~12 密度（20℃）g/cm3 | 1.015~1.035 运动粘度（40℃）mm2/s | 200～500 折光率（20℃） | 1.3470~1.3520 凝点（℃） | ≤5 pH值 | 6~8 7 试验方法 按 JB/T4392 中规定的方法测定。 8 检验规则 8.1 本标准规定的所有项目为出厂检验项目。 8.2 产品按批交付，一次交付的同一规格、同一批号的产品为一交付批，每批产品不超过 10t。 9 包装、标志、贮存及运输 9.1 包装、标志 9.2 贮存及运输 9.3 保存期及使用、更换及排放要求 附录A（资料性附录） 聚乙烯醇合成淬火剂使用说明 A.1 聚乙烯醇合成淬火剂的适用范围 A.2 稀溶液的配制 A.3 萍火液含量的测定 A.4 萍火液温度的控制 A.5 火液的消泡、防腐和防锈 A.6 图示说明：不同含量聚乙烯醇水溶液在 30℃ 静止状态下的冷却过程及速度曲线。
