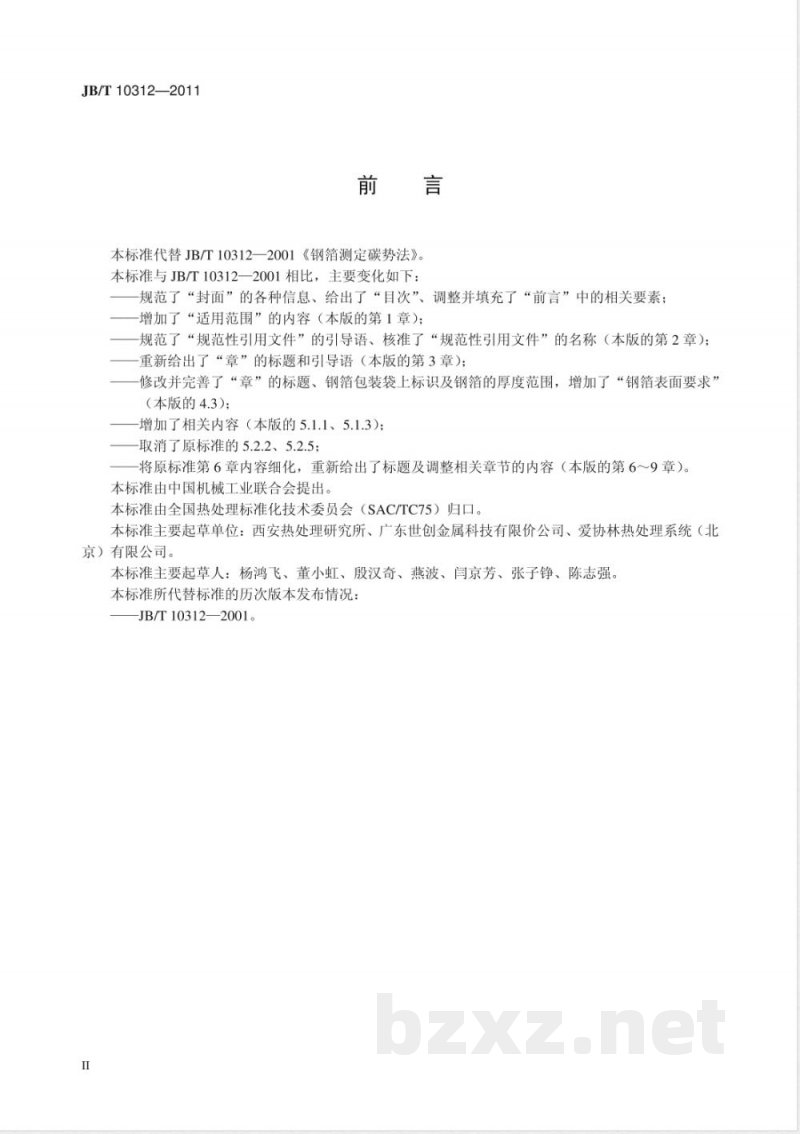

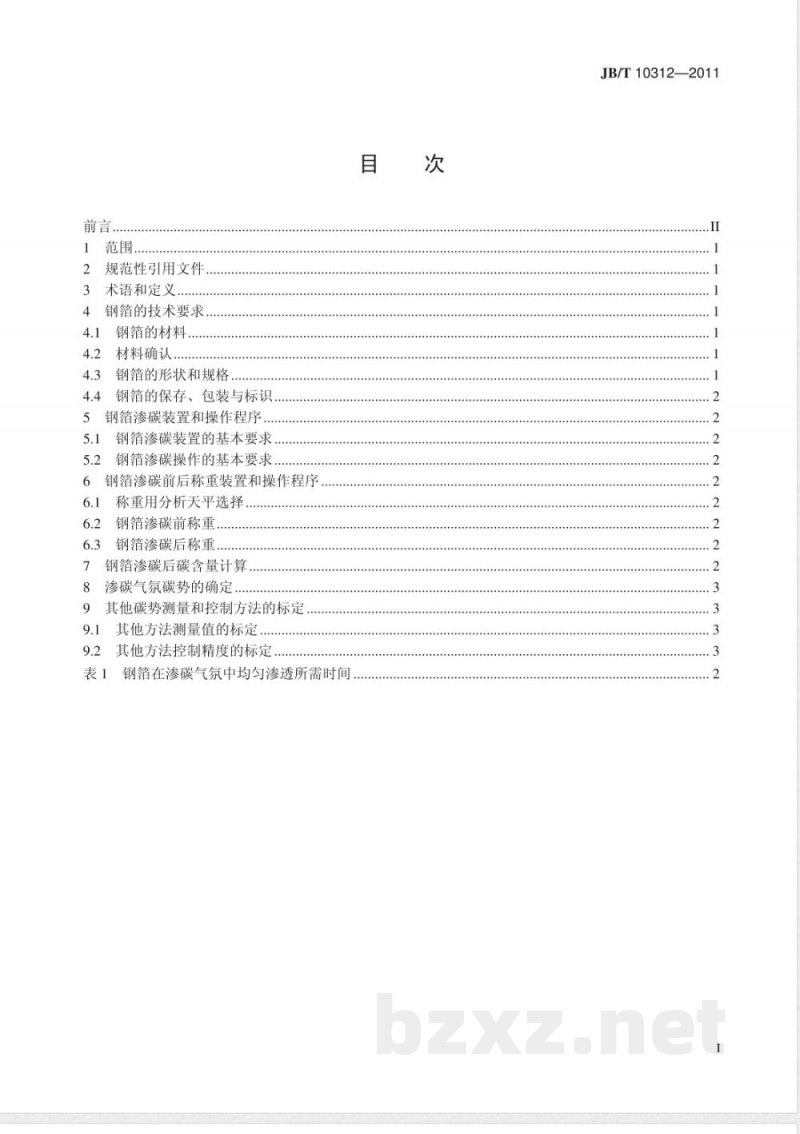

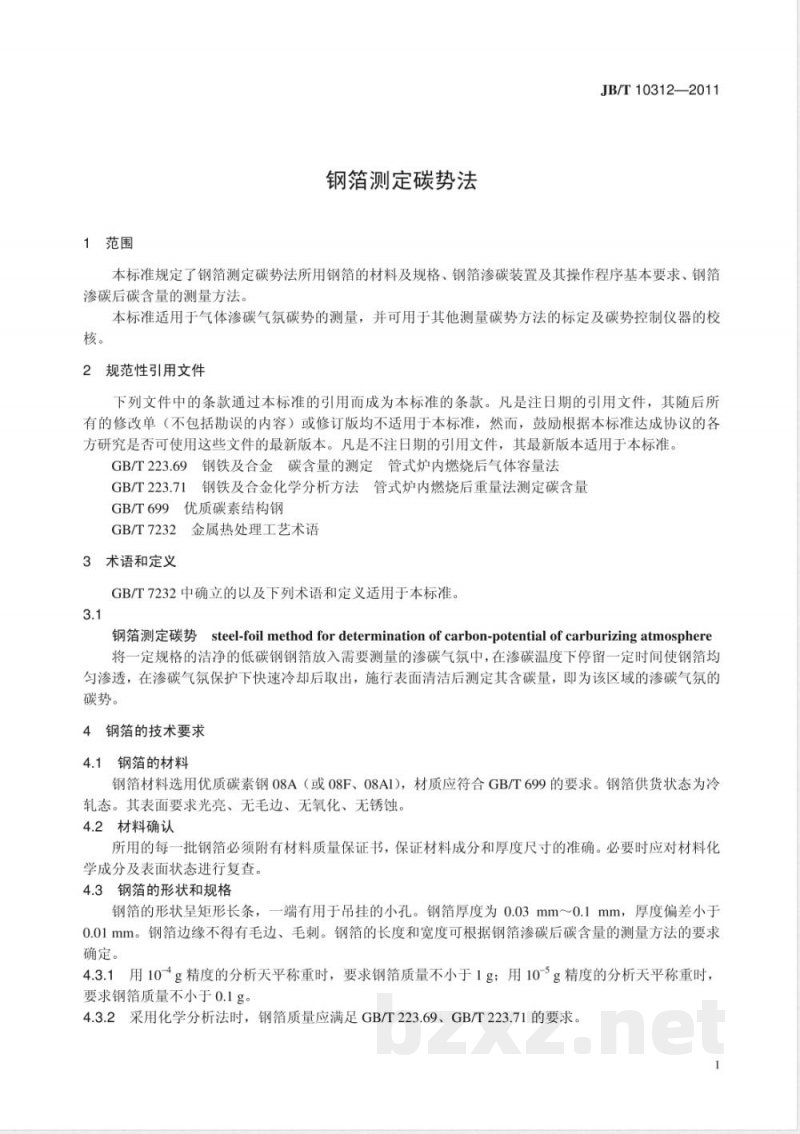

中华人民共和国机械行业标准 JB/T10312—2011 钢箔测定碳势法 Steel-foil method for determination of carbon-potential of carburizing atmosphere 2011-08-15 发布 2011-11-01 实施 中华人民共和国工业和信息化部发布 前言 本标准代替JB/T10312—2001《钢箔测定碳势法》，与原标准相比主要变化包括：规范封面信息和目次，完善前言内容，增加适用范围（第1章），核准规范性引用文件（第2章），重新调整章标题及引导语，完善钢箔包装标识及厚度范围，增加钢箔表面要求（第4.3章），增加相关操作内容（第5.1.1、5.1.3），取消原标准部分条款，细化第6章内容并调整第6至9章。本标准由中国机械工业联合会提出，全国热处理标准化技术委员会（SAC/TC75）归口，主要起草单位为西安热处理研究所、广东世创金属科技有限公司、爱协林热处理系统（北京）有限公司，主要起草人杨鸿飞、董小虹、殷汉奇、燕波、闫京芳、张子铮、陈志强。 1 范围 本标准规定钢箔测定碳势法所用钢箔的材料及规格、钢箔渗碳装置及操作程序基本要求，以及钢箔渗碳后碳含量的测量方法。适用于气体渗碳气氛碳势的测量，也可用于其他碳势测量方法的标定及碳势控制仪器的校核。 2 规范性引用文件 以下文件通过本标准的引用成为本标准条款的一部分。注日期的引用文件仅适用所注日期版本，其修改单或修订版不适用；未注日期的引用文件适用其最新版本。 - GB/T223.69 钢铁及合金碳含量的测定 管式炉内燃烧后气体容量法 - GB/T223.71 钢铁及合金化学分析方法 管式炉内燃烧后重量法测定碳含量 - GB/T699 优质碳素结构钢 - GB/T7232 金属热处理工艺术语 3 术语和定义 适用GB/T7232中术语及以下定义： 3.1 钢箔测定碳势（steel-foil method for determination of carbon-potential of carburizing atmosphere） 将一定规格、洁净的低碳钢钢箔放入渗碳气氛中，在渗碳温度下停留一定时间使钢箔均匀渗透，在保护气氛下快速冷却后取出，施行表面清洁，测定其含碳量，即为该区域渗碳气氛的碳势。 4 钢箔的技术要求 4.1 材料 钢箔选用优质碳素钢08A（或08F、08A1），符合GB/T699要求，供货状态为冷轧态，表面光亮、无毛边、无氧化、无锈蚀。 4.2 材料确认 每批钢箔必须附有材料质量保证书，确保材料成分和厚度尺寸准确，必要时进行复查。 4.3 形状和规格 钢箔呈矩形长条，一端带吊挂小孔，厚度0.03mm～0.1mm，厚度偏差小于0.01mm，边缘不得有毛边或毛刺，长度和宽度可根据渗碳后碳含量测量方法要求确定。 4.3.1 称重要求 使用10^-4 g精度分析天平称重时，钢箔质量不小于1g；使用10 g精度分析天平称重时，钢箔质量应满足测量要求。
