JB/T 8369-2012
基本信息
标准号： JB/T 8369-2012
中文名称：冲击钻和电锤钻用硬质合金刀片
标准类别：其他行业标准
英文名称：Hardmetal tips for impact drill and hammer drill
标准状态：现行
发布日期：2012-05-24
实施日期：2012-11-01
出版语种：简体中文
下载格式：.pdf .zip
标准分类号
标准ICS号：机械制造>>切削工具>>25.100.99其他切削刀具
中标分类号：机械>>工艺装备>>J41刀具
关联标准
替代情况：替代JB/T 8369-1996
出版信息
出版社：机械工业出版社
标准价格：12.0
出版日期：2012-11-01
相关单位信息
起草单位：成都工具研究所有限公司、方大控股有限公司
归口单位：全国刀具标委会
发布部门：中华人民共和国工业和信息化部
标准简介
本标准规定了冲击钻和电锤钻用硬质合金刀片的型式和尺寸、技术要求、检验规则与试验方法、标志和包装、运输和贮存的基本要求。
本标准适用于冲击钻和电锤钻用硬质合金刀片。
标准图片预览
标准内容
ICS25.100.99
备案号：36558—2012

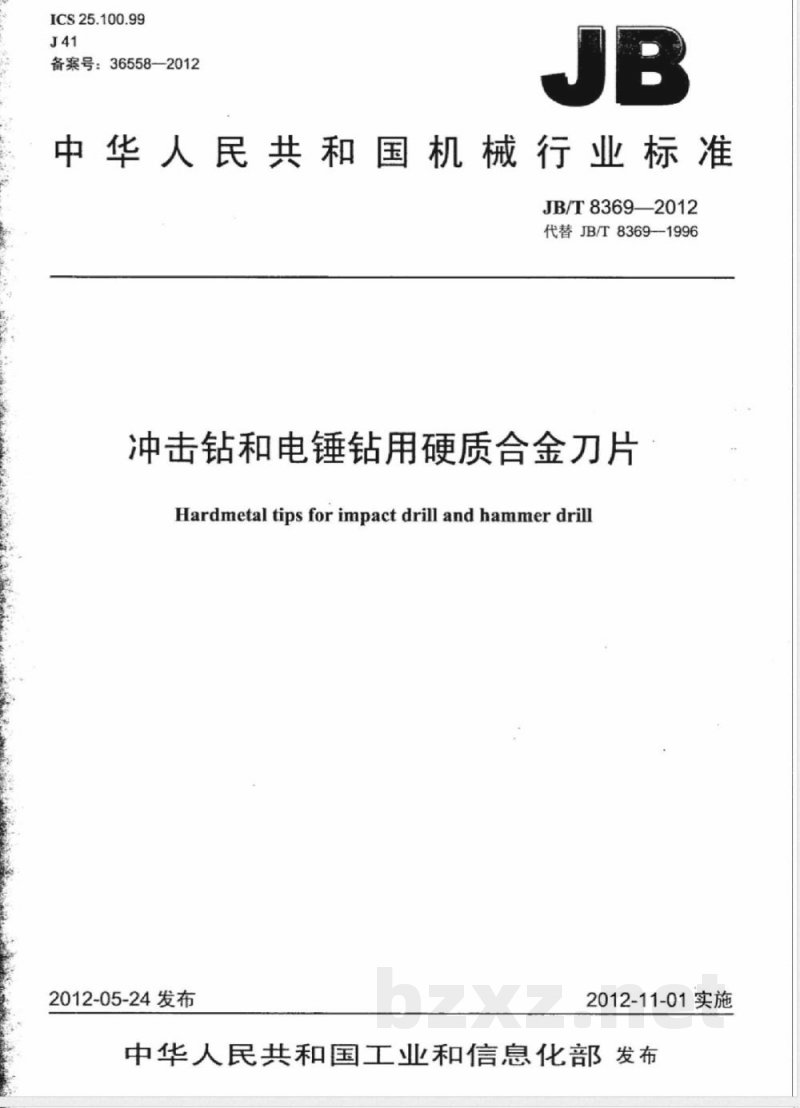

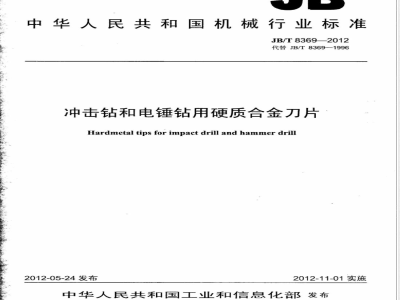

中华人民共和国机械行业标准
JB/T8369—2012
代替JB/T8369--1996
冲击钻和电锤钻用硬质合金刀片Hardmetaltipsforimpactdrill andhammer drill2012-05-24发布
2012-11-01实施

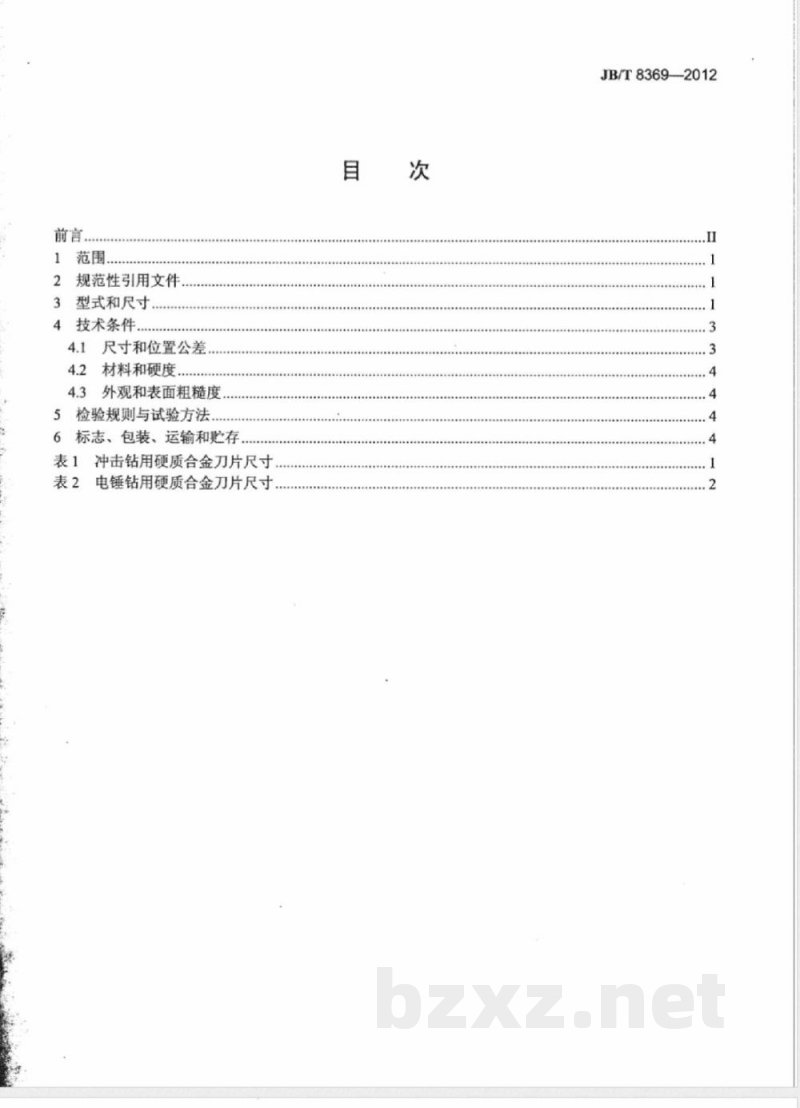

中华人民共和国工业和信息化部发布前言
规范性引用文件
型式和尺寸
4技术条件..
4.1尺寸和位置公差
4.2材料和硬度.
4.3外观和表面粗糙度
5检验规则与试验方法.
6标志、包装、运输和贮存
表1冲击钻用硬质合金刀片尺寸
表2电锤钻用硬质合金刀片尺寸
JB/T8369--2012
JB/T8369—2012

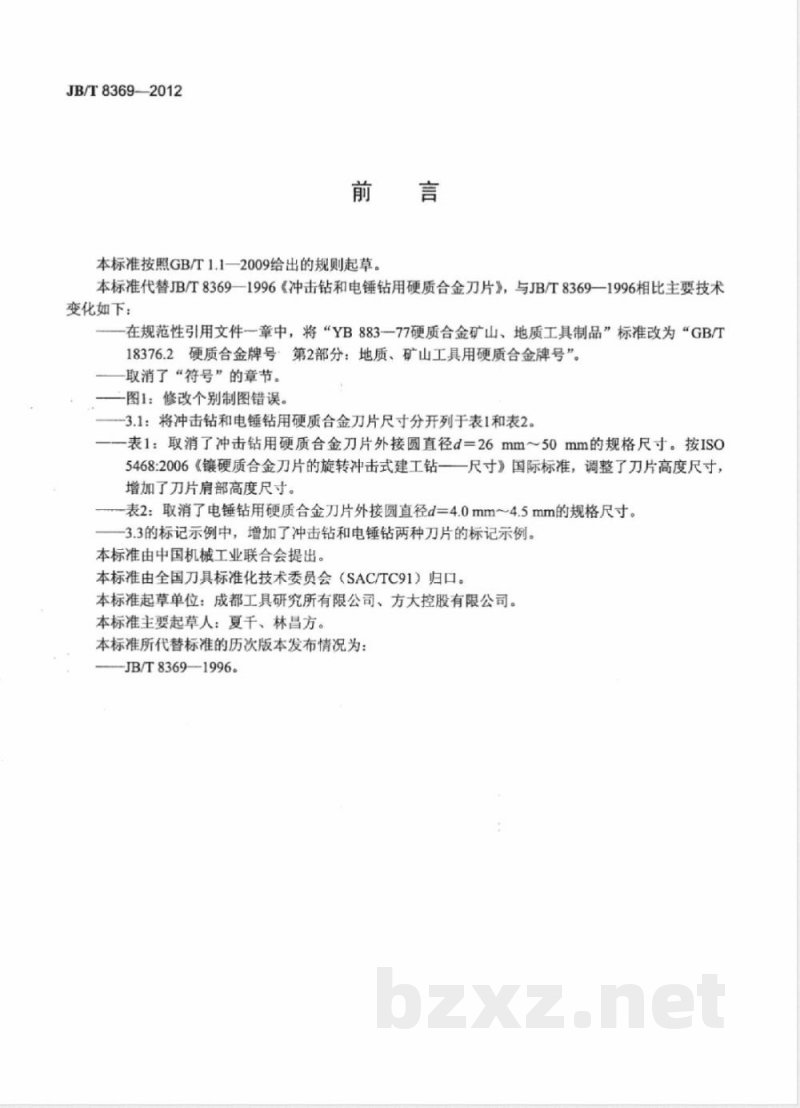

本标准按照GB/T1.1一2009给出的规则起草。本标准代替JB/T8369—1996《冲击钻和电锤钻用硬质合金刀片》，与JB/T8369—1996相比主要技术变化如下：
-在规范性引用文件一章中，将“YB883-77硬质合金矿山、地质工具制品”标准改为“GB/T18376.2硬质合金牌号：第2部分：地质、矿山工具用硬质合金牌号”。取消了“符号”的章节。
-图1：修改个别制图错误。
3.1：将冲击钻和电锤钻用硬质合金刀片尺寸分开列于表1和表2。一表1：取消了冲击钻用硬质合金刀片外接圆直径d=26mm～50mm的规格尺寸。按ISO5468:2006《镶硬质合金刀片的旋转冲击式建工钻一一尺寸》国际标准，调整了刀片高度尺寸，增加了刀片肩部高度尺寸。
-表2：取消了电锤钻用硬质合金刀片外接圆直径d=4.0mm～4.5mm的规格尺寸。3.3的标记示例中，增加了冲击钻和电锤钻两种刀片的标记示例。本标准由中国机械工业联合会提出。本标准由全国刀具标准化技术委员会（SAC/TC91）归口。本标准起草单位：成都工具研究所有限公司、方大控股有限公司。本标准主要起草人：夏千、林昌方。本标准所代替标准的历次版本发布情况为：-JB/T8369—1996。

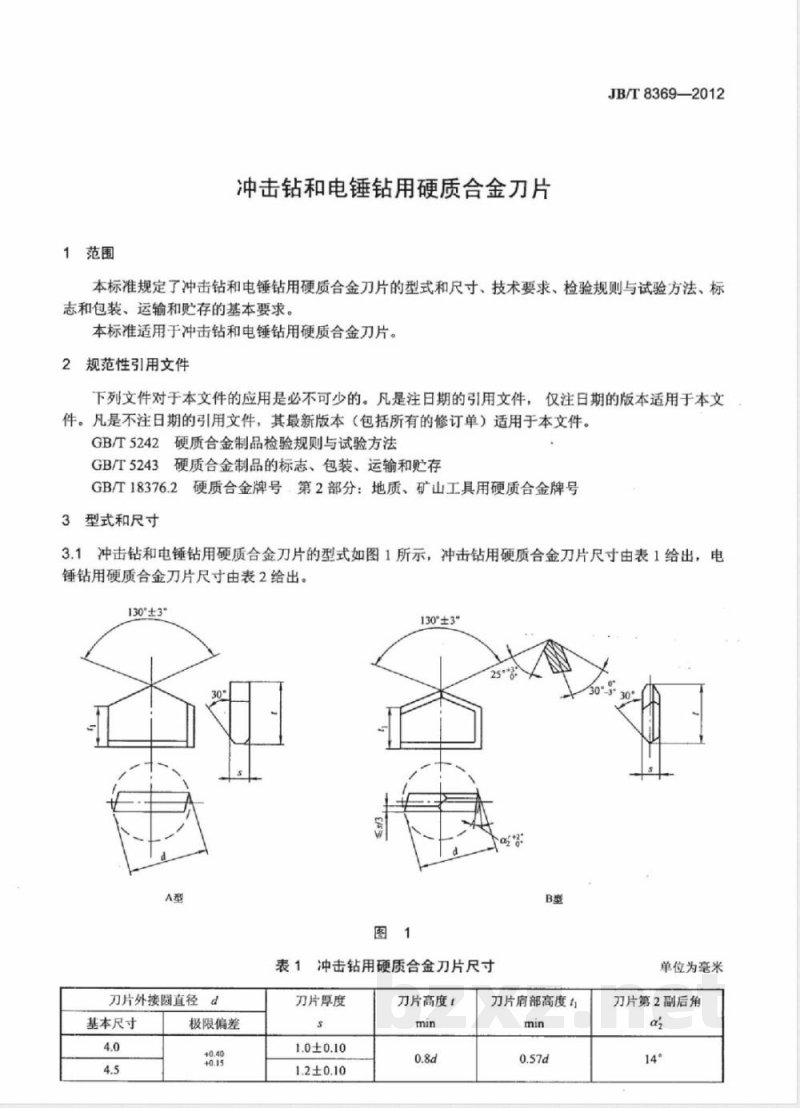

1范围
冲击钻和电锤钻用硬质合金刀片JB/T8369—2012
本标准规定了冲击钻和电锤钻用硬质合金刀片的型式和尺寸、技术要求、检验规则与试验方法、标志和包装、运输和贮存的基本要求。本标准适用于冲击钻和电锤钻用硬质合金刀片。规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修订单）适用于本文件。GB/T5242硬质合金制品检验规则与试验方法GB/T5243硬质合金制品的标志、包装、运输和贮存GB/T18376.2硬质合金牌号：第2部分：地质、矿山工具用硬质合金牌号3型式和尺寸
3.1冲击钻和电锤钻用硬质合金刀片的型式如图1所示，冲击钻用硬质合金刀片尺寸由表1给出，电锤钻用硬质合金刀片尺寸由表2给出。130°±3
刀片外接圆直径d
基本尺寸
极限偏差
130°±3%
表1冲击钻用硬质合金刀片尺寸
刀片厚度
1.0±0.10
1.2±0.10
刀片高度t
刀片肩部高度t
单位为毫米
刀片第2副后角
JB/T8369—2012
刀片外接圆直径d
基本尺寸
极限偏差
注：1和t为参考尺寸。
刀片外接圆直径d
基本尺寸
极限偏差
刀片厚度
1.2±0.10
1.4±0.10
1.6±0.10
2.0±0.10
2.2±0.10
2.5±0.10
3.0±0.10
3.5±0.10
4.0±0.10

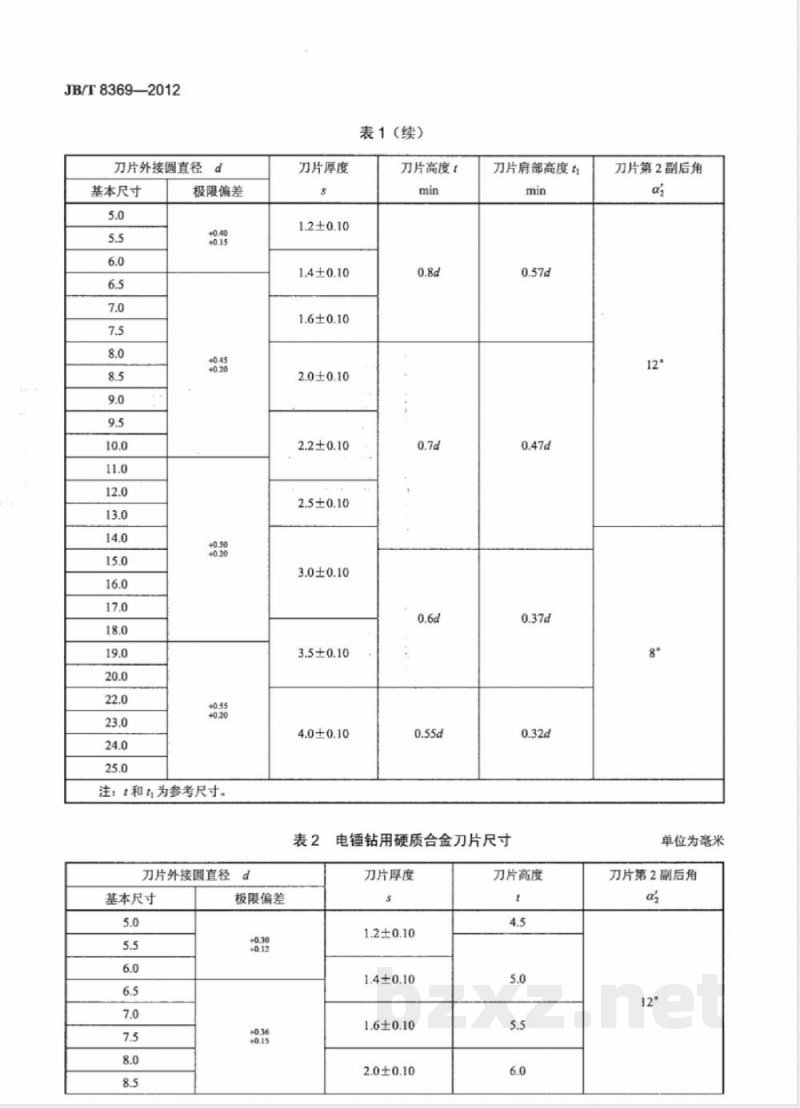

表1(续）
刀片高度t
刀片肩部高度t
电锤钻用硬质合金刀片尺寸
刀片厚度
1.2±0.10
1.4±0.10
1.6±0.10
2.0±0.10
刀片高度bzxZ.net
刀片第2副后角
单位为毫米
刀片第2副后角
刀片外接圆直径
基本尺寸
极限偏差
注1：电锤钻的硬质合金刀片不规定1尺寸。注2：1为参考尺寸。
2标记示例：
表2（续）
刀片厚度
2.0±0.10
2.2±0.10
2.5±0.10
3.0±0.10
3.5±0.10
4.0±0.10
4.5±0.10
5.0±0.10
5.5±0.10
规格d=7mm冲击钻用A型硬质合金刀片为：冲击钻用硬质合金刀片7-AJB/T83692012规格d=10mm电锤钻用B型硬质合金刀片为：电锤钻用硬质合金刀片10-BJB/T8369—20124技术条件
4.1尺寸和位置公差
刀片高度
4.1.1硬质合金刀片底面应进行倒角，当s小于3mm时，允许不倒角。4.1.2
硬质合金刀片两平面的平行度误差不应大于0.05mm。JB/T8369—2012
刀片第2副后角
JB/T8369-—2012
4.2材料和硬度
4.2.1冲击钻和电锤钻用硬质合金刀片按GB/T18376.2的规定。4.3外观和表面粗糙度
4.3.1硬质合金刀片表面应进行喷砂或钝化处理，不得有起皮、鼓泡、分层、裂纹等影响使用性能的缺陷。
硬质合金刀片主切削刃上的掉边、掉角尺寸及毛刺高度不得大于0.2mm。硬质合金刀片切削刃表面粗糙度的上限值为Ra1.6μum。检验规则与试验方法
硬质合金刀片的检验规则和试验方法按GB/T5242的规定。6标志、包装、运输和购存
硬质合金刀片的标志、包装、运输和贮存按GB/T5243的规定。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
