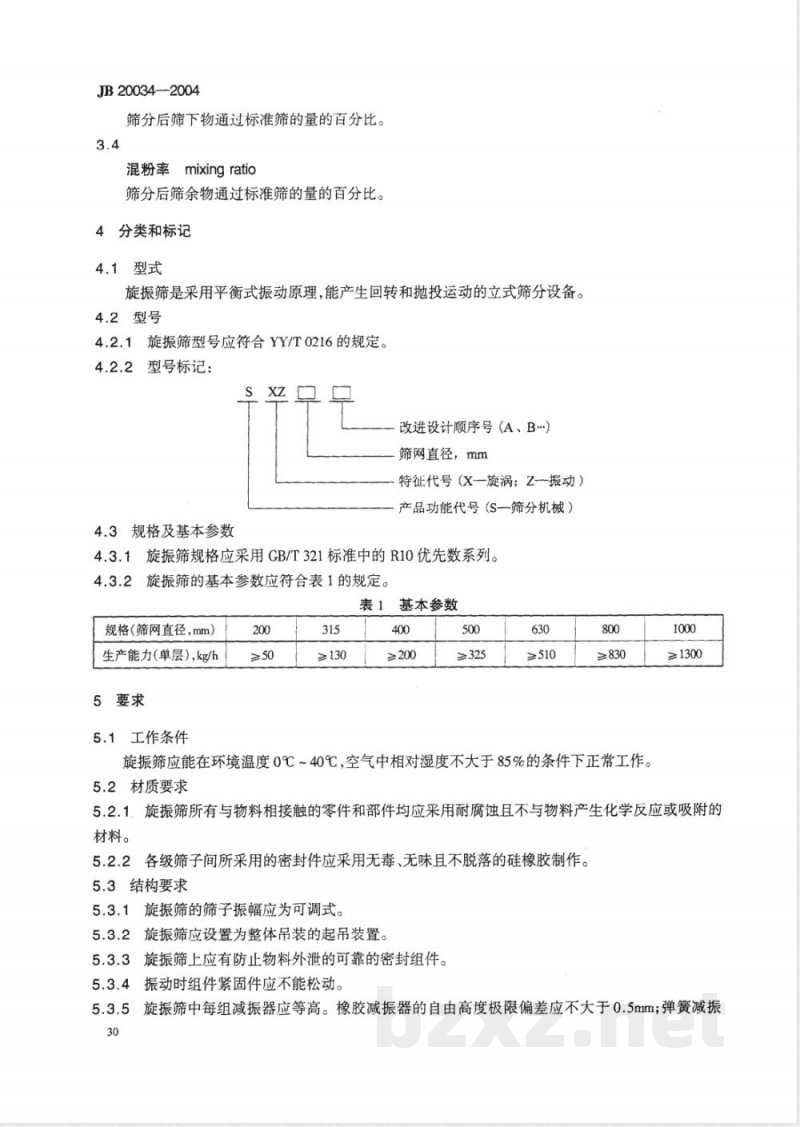

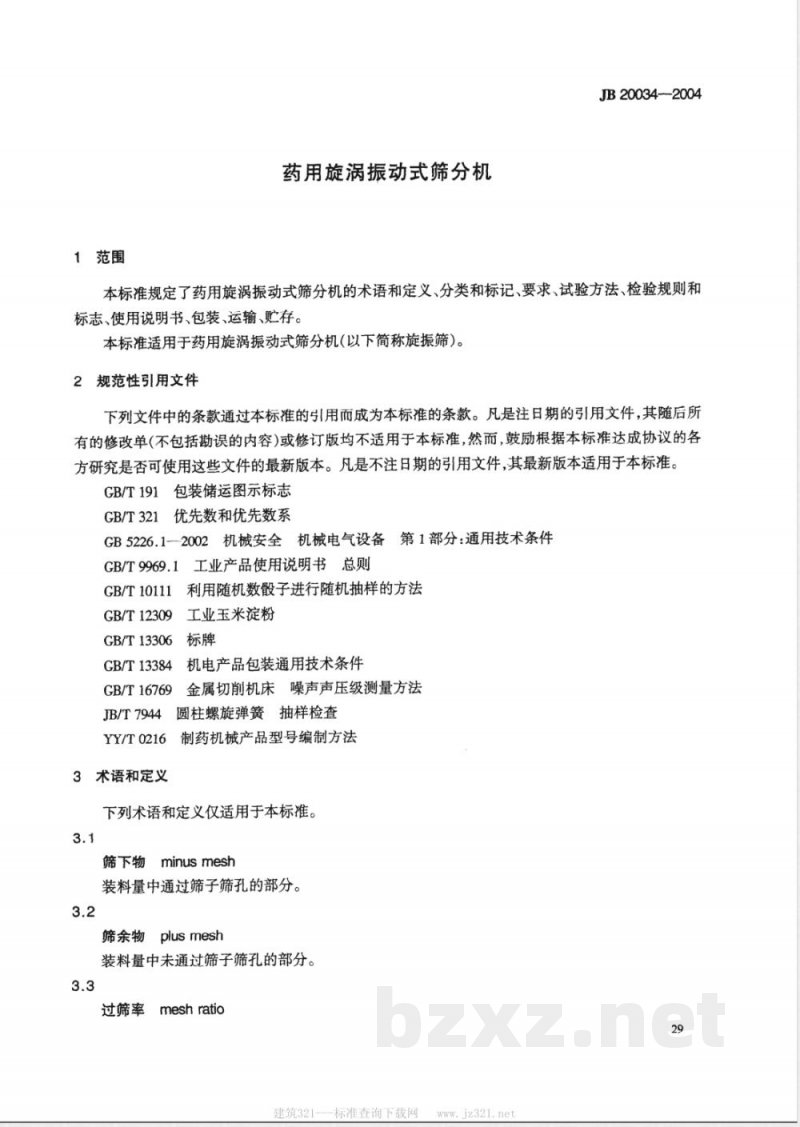

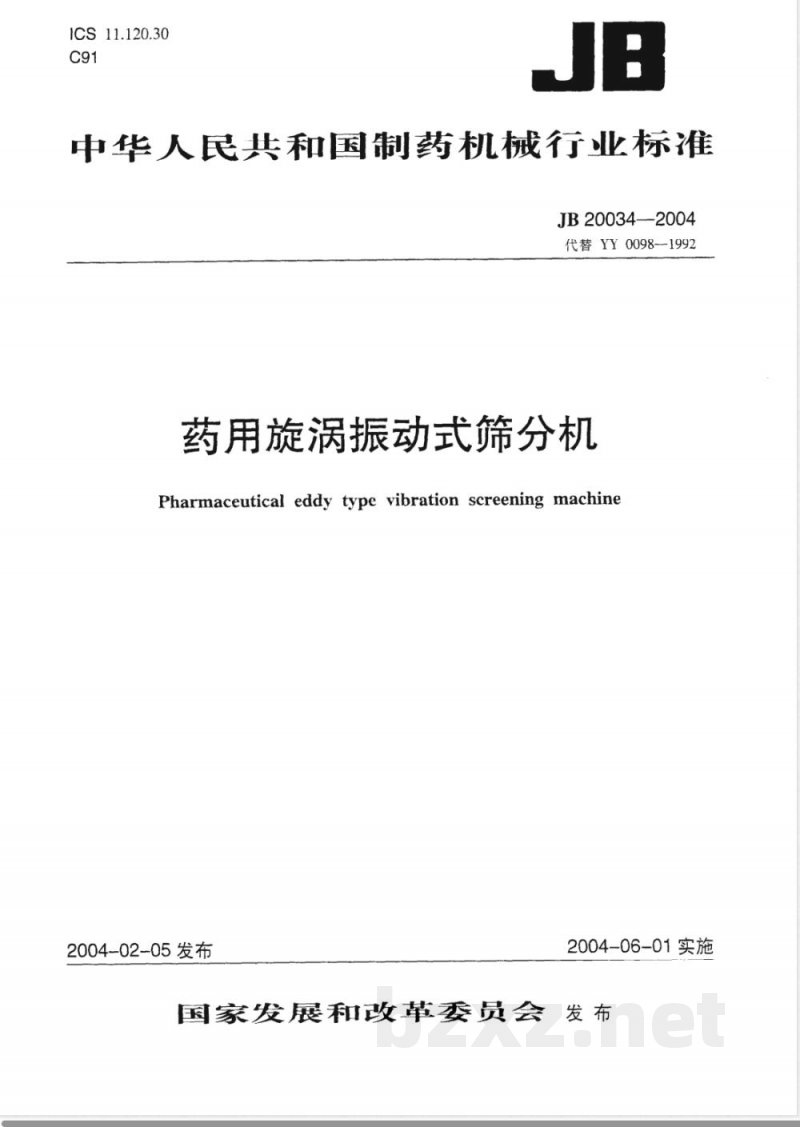

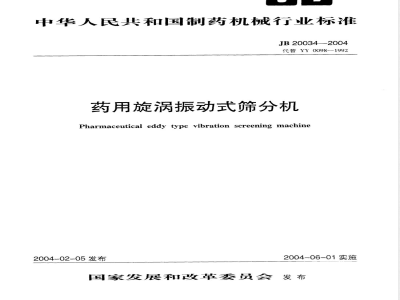

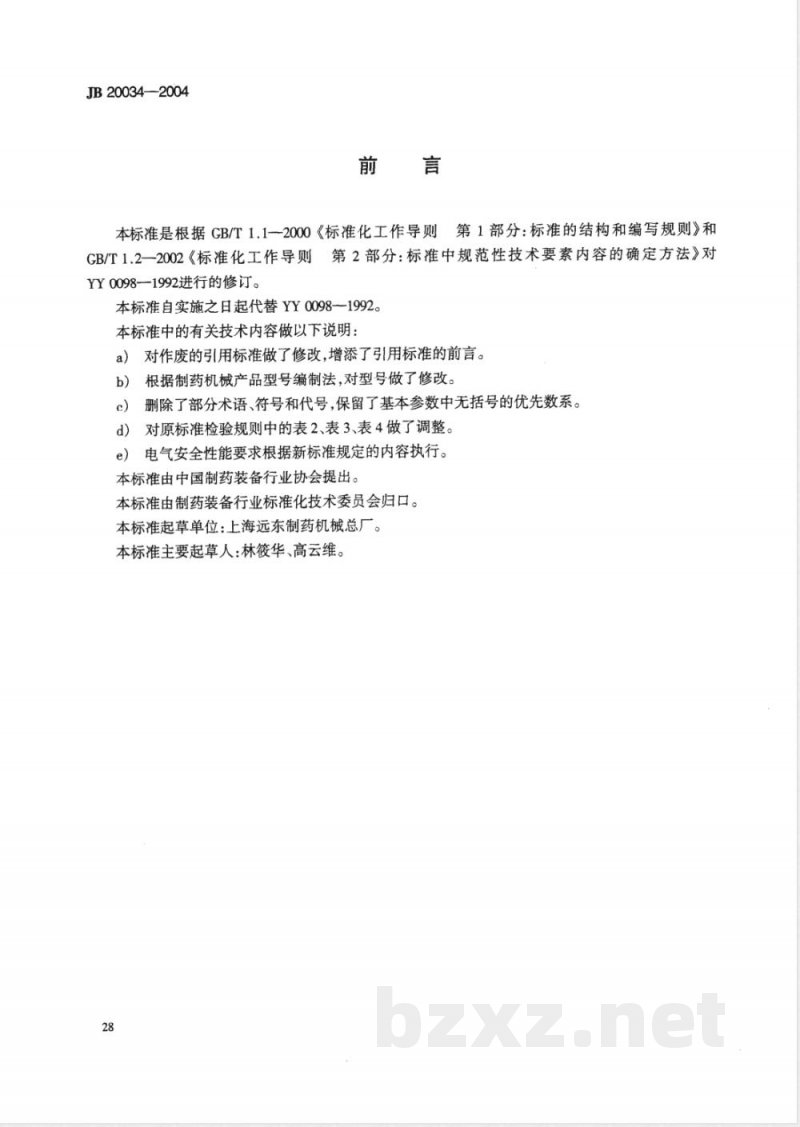

中华人民共和国制药机械行业标准 JB 20034-2004 药用旋涡振动式筛分机 发布日期：2004-02-05 实施日期：2004-06-01 发布机构：国家发展和改革委员会 前言 本标准依据GB/T1.1-2000《标准化工作导则 第1部分：标准的结构和编写规则》和GB/T1.2-2002《标准化工作导则 第2部分：标准中规范性技术要素内容的确定方法》对YY0098-1992进行修订，自实施之日起代替YY0098-1992。本标准主要技术调整包括：更新引用标准并增添前言，根据制药机械产品型号编制法修改型号，删除部分术语和符号，调整检验规则表格及电气安全性能要求。本标准由中国制药装备行业协会提出，由制药装备行业标准化技术委员会归口。起草单位：上海远东制药机械总厂。主要起草人：林筱华、高云维。 1 范围 本标准规定了药用旋涡振动式筛分机的术语和定义、分类和标记、要求、试验方法、检验规则及标志、使用说明书、包装、运输和贮存。适用于药用旋涡振动式筛分机（以下简称旋振筛）。 2 规范性引用文件 GB/T191 包装储运图示标志 GB/T321 优先数和优先数系 GB5226.1-2002 机械安全机械电气设备第1部分：通用技术条件 GB/T9969.1 工业产品使用说明书总则 GB/T10111 利用随机数进行随机抽样的方法 GB/T12309 工业玉米淀粉 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 GB/T16769 金属切削机床噪声声压级测量方法 JB/T7944 圆柱螺旋弹簧抽样检查 YY/T0216 制药机械产品型号编制方法 3 术语和定义 3.1 筛下物 (minusmesh)：装料量中通过筛子筛孔的部分。 3.2 筛余物 (plusmesh)：装料量中未通过筛子筛孔的部分。 3.3 过筛率 (meshratio)：筛分后筛下物通过标准筛的量的百分比。 3.4 混粉率 (mixingratio)：筛分后筛余物通过标准筛的量的百分比。 4 分类和标记 4.1 型式 旋振筛为采用平衡式振动原理，能产生回转和抛投运动的立式筛分设备。 4.2 型号 旋振筛型号应符合YY/T0216规定。 4.2.2 型号标记示例：SL，改进设计顺序号（A、B），筛网直径（mm），特征代号（X-旋涡；Z-振动），产品功能代号（S-筛分机械）。 4.3 规格及基本参数 4.3.1 旋振筛规格采用GB/T321 R10优先数系列。 4.3.2 基本参数参见表1： 表1 基本参数 规格（筛网直径，mm） 生产能力（单层，kg/h） 200 ≥50 315 ≥130 400 ≥200 500 ≥325 630 ≥510 800 ≥830 1000 ≥1300 5 要求 5.1 工作条件 旋振筛应能在环境温度0℃~40℃，空气相对湿度不大于85%的条件下正常工作。 5.2 材质要求 旋振筛所有与物料接触的零件和部件应采用耐腐蚀、无毒、不与物料发生化学反应或吸附的材料。 各级筛子间密封件应采用无毒、无味且不脱落的硅橡胶。 5.3 结构要求 5.3.1 筛子振幅应为可调式。 5.3.2 设置整体吊装的起吊装置。 5.3.3 配备防止物料外泄的可靠密封组件。
