JB/T 20034-2017
基本信息
标准号： JB/T 20034-2017
中文名称：药用旋涡式振动筛
标准类别：其他行业标准
英文名称：Pharmaceutical eddy type vibration screening machine
标准状态：现行
发布日期：2017-01-09
实施日期：2017-07-01
出版语种：简体中文
下载格式：.pdf .zip
标准分类号
标准ICS号：11.120.30
中标分类号：医药、卫生、劳动保护>>制药、安全机械与设备>>C91原料药加工机械与设备
关联标准
替代情况：替代JB/T 20034-2004
出版信息
出版社：中国计划出版社
页数：12页
标准价格：16.0
出版日期：2017-09-01
相关单位信息
起草人：俞爱英、华昌彪、黄辰音、高云维
起草单位：上海千山远东制药机械有限公司
归口单位：全国制药装备标准化技术委员会(SAC/TC 356)
提出单位：中国制药装备行业协会
发布部门：中华人民共和国工业和信息化部
主管部门：全国制药装备标准化技术委员会(SAC/TC 356)
标准简介
本标准规定了药用旋涡式振动筛的术语和定义、标记、要求、试验方法、检验规则和标志、使用说明书、包装、运输和贮存。
本标准适用于药用旋涡式振动筛。
标准图片预览
标准内容

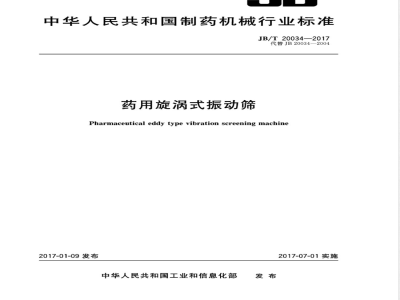

ICS.11.120.30
备案号：57142—2017
中华人民共和国制药机械行业标准JB/T20034—2017
代替JB20034—2004
药用旋涡式振动筛
Pharmaceutical eddy type vibration screening machine2017-01-09发布
中华人民共和国工业和信息化部发布
2017-07-01实施

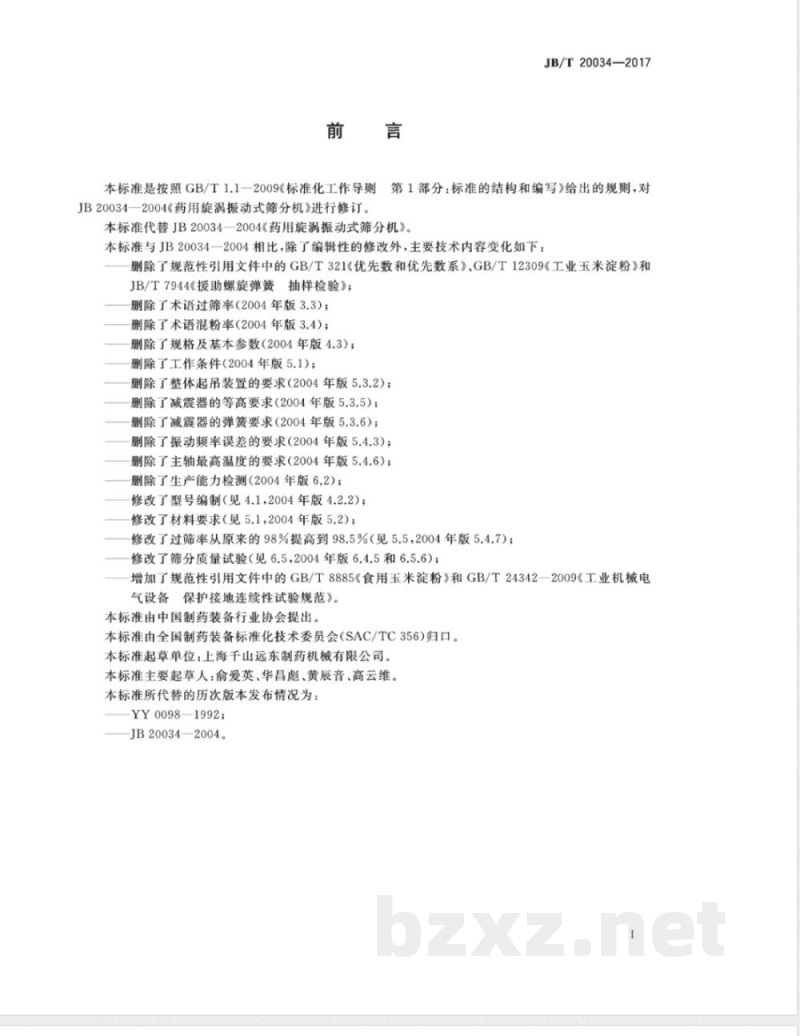

本标准是按照GB/T1.1一2009《标准化工作导则JB20034一2004《药用旋涡振动式筛分机》进行修订。JB/T20034—2017
第1部分：标准的结构和编写》给出的规则，对本标准代替JB20034一2004《药用旋涡振动式筛分机》。本标准与JB20034一2004相比，除了编辑性的修改外，主要技术内容变化如下：删除了规范性引用文件中的GB/T321《优先数和优先数系》、GB/T12309《工业玉米淀粉》和JB/T7944《援助螺旋弹簧抽样检验》；删除了术语过筛率（2004年版3.3）；删除了术语混粉率（2004年版3.4)；删除了规格及基本参数（2004年版4.3)；删除了工作条件（2004年版5.1）；删除了整体起吊装置的要求（2004年版5.3.2）；删除了减震器的等高要求（2004年版5.3.5）；除了减震器的弹簧要求（2004年版5.3.6）；删除了振动频率误差的要求（2004年版5.4.3）；删除了主轴最高温度的要求（2004年版5.4.6）；删除了生产能力检测（2004年版6.2）；修改了型号编制（见4.1，2004年版4.2.2）；修改了材料要求（见5.1，2004年版5.2）；修改了过筛率从原来的98%提高到98.5%（见5.5，2004年版5.4.7)；修改了筛分质量试验（见6.5，2004年版6.4.5和6.5.6）；增加了规范性引用文件中的GB/T8885《食用玉米淀粉》和GB/T24342-2—2009《工业机械电
气设备保护接地连续性试验规范》。本标准由中国制药装备行业协会提出。本标准由全国制药装备标准化技术委员会（SAC/TC356)归口。本标准起草单位：上海千山远东制药机械有限公司。本标准主要起草人：俞爱英、华昌彪、黄辰音、高云维。本标准所代替的历次版本发布情况为：YY0098—1992;
JB20034—2004。

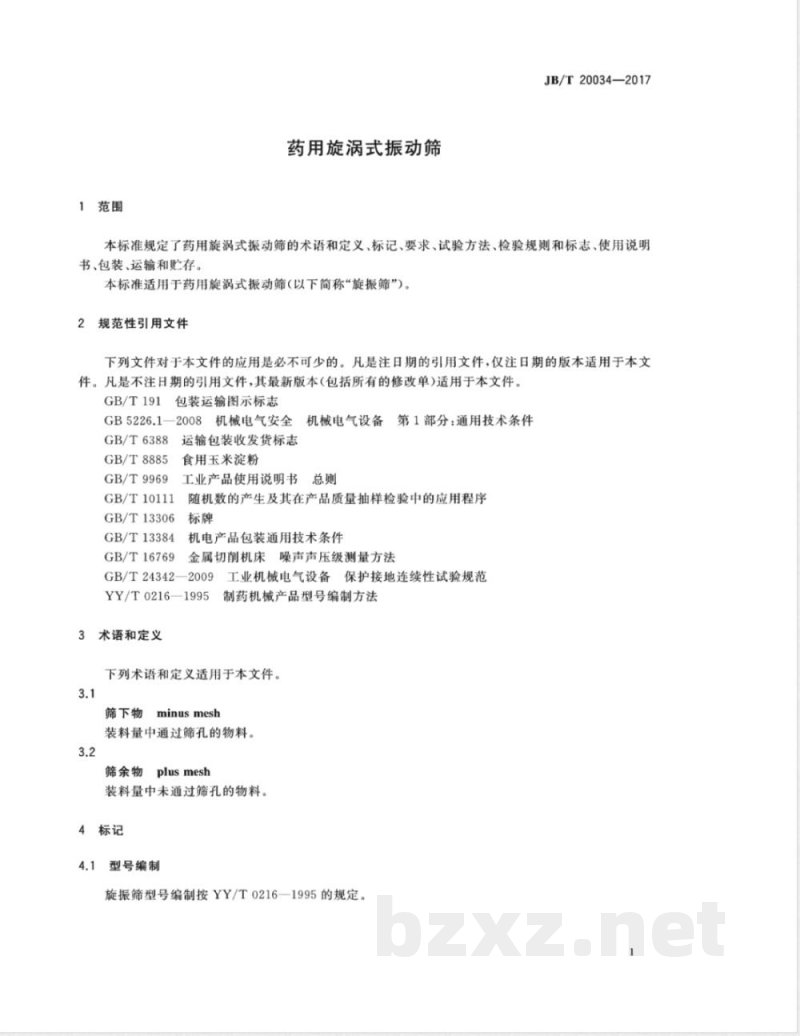

1范围
药用旋涡式振动筛
JB/T20034—2017
本标准规定了药用旋涡式振动筛的术语和定义、标记、要求、试验方法、检验规则和标志、使用说明书、包装、运输和贮存。
本标准适用于药用旋涡式振动筛（以下简称“旋振筛”）。规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T191
包装运输图示标志
GB5226.1—2008
机械电气安全
GB/T6388
GB/T8885www.bzxz.net
GB/T9969
GB/T10111
GB/T13306
GB/T13384
GB/T16769
运输包装收发货标志
食用玉米淀粉
机械电气设备第1部分：通用技术条件工业产品使用说明书
随机数的产生及其在产品质量抽样检验中的应用程序标牌
机电产品包装通用技术条件
金属切削机床噪声声压级测量方法GB/T24342-
—2009
YY/T0216-
术语和定义
工业机械电气设备保护接地连续性试验规范制药机械产品型号编制方法
下列术语和定义适用于本文件。3.1
筛下物
minusmesh
装料量中通过筛孔的物料。
筛余物
plusmesh
装料量中未通过筛孔的物料。
4标记
型号编制
旋振筛型号编制按YY/T0216一1995的规定。1
JB/T20034—2017

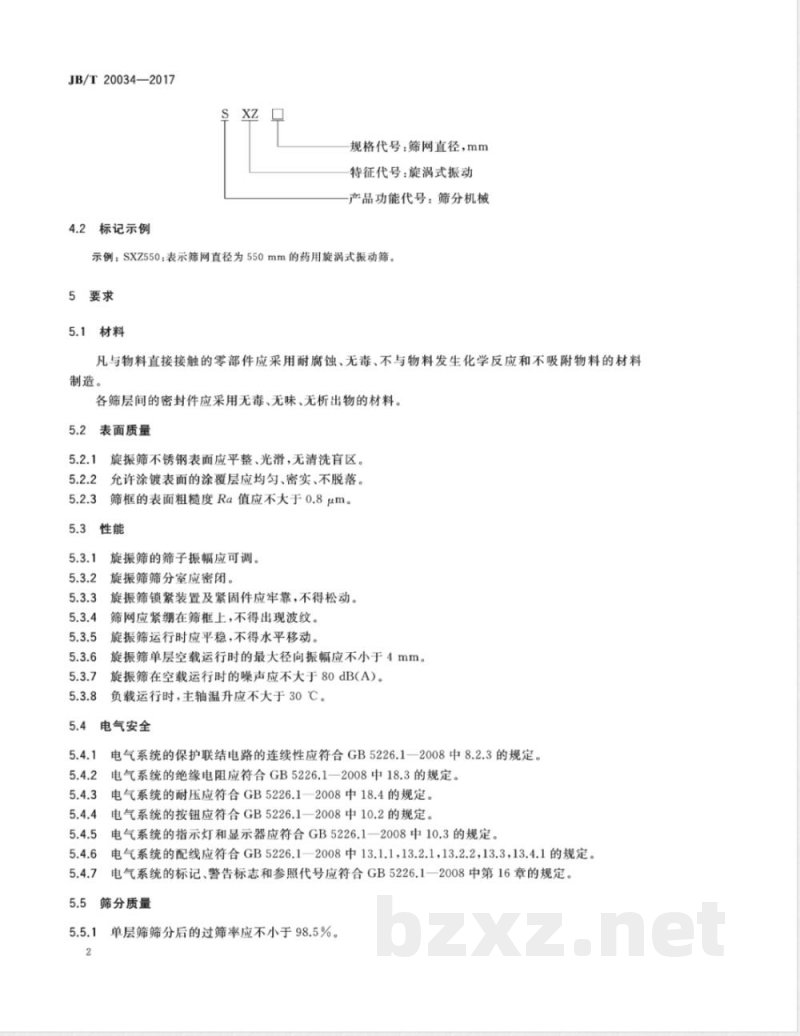

2标记示例
规格代号：筛网直径，mm
特征代号：旋涡式振动
产品功能代号：筛分机械
示例：SXZ550：表示筛网直径为550mm的药用旋涡式振动筛。5要求
5.1材料
凡与物料直接接触的零部件应采用耐腐蚀、无毒、不与物料发生化学反应和不吸附物料的材料制造。
各筛层间的密封件应采用无毒、无味、无析出物的材料。5.2
表面质量
旋振筛不锈钢表面应平整、光滑，无清洗盲区。5.2.1
允许涂镀表面的涂覆层应均匀、密实、不脱落。5.2.3
筛框的表面粗糙度Ra值应不大于0.8μm。5.3性能
旋振筛的筛子振幅应可调。
旋振筛筛分室应密闭。
旋振筛锁紧装置及紧固件应牢靠，不得松动。筛网应紧绷在筛框上，不得出现波纹。旋振筛运行时应平稳，不得水平移动。旋振筛单层空载运行时的最大径向振幅应不小于4mm。旋振筛在空载运行时的噪声应不大于80dB(A)。负载运行时，主轴温升应不大于30℃。5.4
电气安全
电气系统的保护联结电路的连续性应符合GB5226.1一2008中8.2.3的规定。电气系统的绝缘电阻应符合GB5226.1一2008中18.3的规定。电气系统的耐压应符合GB5226.1一2008中18.4的规定。电气系统的按钮应符合GB5226.1一2008中10.2的规定。5.4.4
电气系统的指示灯和显示器应符合GB5226.1一2008中10.3的规定。5.4.6
电气系统的配线应符合GB5226.1一2008中13.1.1，13.2.1，13.2.2，13.3，13.4.1的规定。5.4.7
电气系统的标记、警告标志和参照代号应符合GB5226.1一2008中第16章的规定5.5
筛分质量

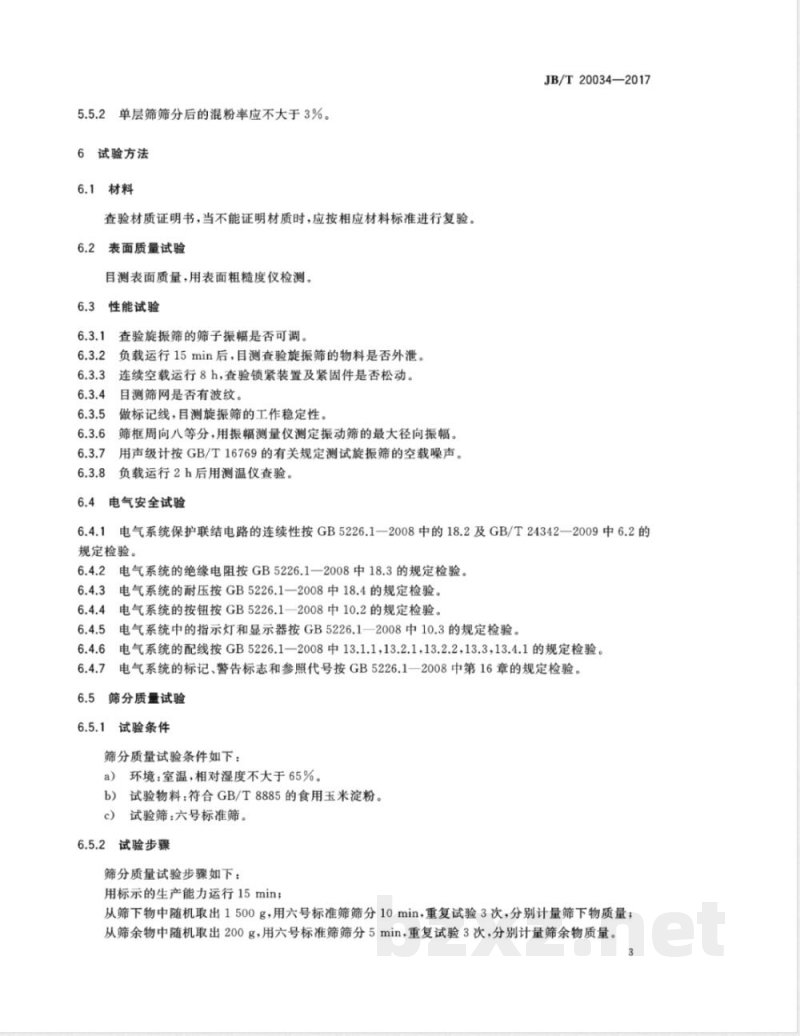

单层筛筛分后的过筛率应不小于98.5%。5.5.2单层筛筛分后的混粉率应不大于3%。试验方法
6.1材料
查验材质证明书，当不能证明材质时，应按相应材料标准进行复验。6.2
表面质量试验
目测表面质量，用表面粗糙度仪检测。性能试验
查验旋振筛的筛子振幅是否可调。负载运行15min后，目测查验旋振筛的物料是否外泄。连续空载运行8h，查验锁紧装置及紧固件是否松动。目测筛网是否有波纹。
做标记线，目测旋振筛的工作稳定性。筛框周向八等分，用振幅测量仪测定振动筛的最大径向振幅。用声级计按GB/T16769的有关规定测试旋振筛的空载噪声。负载运行2h后用测温仪查验。
电气安全试验
JB/T20034—2017
电气系统保护联结电路的连续性按GB5226.1一2008中的18.2及GB/T24342—2009中6.2的规定检验。
电气系统的绝缘电阻按GB5226.1一2008中18.3的规定检验。6.4.3电气系统的耐压按GB5226.1一2008中18.4的规定检验。电气系统的按钮按GB5226.1一2008中10.2的规定检验。6.4.4
电气系统中的指示灯和显示器按GB5226.1一2008中10.3的规定检验。6.4.6
电气系统的配线按GB5226.1一2008中13.1.1,13.2.113.2.2，13.3，13.4.1的规定检验。电气系统的标记、警告标志和参照代号按GB5226.1一2008中第16章的规定检验。筛分质量试验
6.5.1试验条件
筛分质量试验条件如下：
环境：室温，相对湿度不大于65%。a)
试验物料：符合GB/T8885的食用玉米淀粉。b)
试验筛：六号标准筛。
6.5.2试验步骤
筛分质量试验步骤如下：
用标示的生产能力运行15min；
从筛下物中随机取出1500g，用六号标准筛筛分10min，重复试验3次，分别计量筛下物质量；从筛余物中随机取出200g，用六号标准筛筛分5min，重复试验3次，分别计量筛余物质量。3
JB/T20034—2017
6.5.3过筛率计算
按式(1)计算：
式中：
过筛率；
3台1500
S：过筛率试验时第i次的筛下物质量。混粉率计算
按式(2)计算：
式中：
混粉率；
200-R
×100%
试验时第i次的筛余物质量。
检验规则
检验分类
产品检验分出厂检验和型式检验。出厂检验
每台旋振筛须经制造单位检验部门检验合格后方能出厂。出厂检验按表1规定的项目逐台检验。表1
出厂检验项目
项目类别
表面质量
电气安全
筛分质量
要求的章条号
····(2)
......
试验方法的章条号
7.2.3在出厂检验中如发现有不合格项时，允许退回修整并进行复检，复检仍不合格的，判定该产品为不合格品。
型式检验
型式检验的条件
有下列情况之一时，要进行型式检验：a)
新产品定型鉴定或投产鉴定时；产品结构、材料、工艺有较大改变，可能影响产品性能时；停产一年以上，恢复生产时；
d）国家质量监督检验部门及产品认定机构提出型式检验要求时。7.3.2型式检验项目
型式检验项目是本标准的全部技术要求。7.3.3抽样
JB/T20034—2017
型式检验的样机应在出厂检验合格的产品中抽取，按GB/T10111的方法抽取10%，至少3台，检测1台。
7.3.4判定规则
型式检验中，若电气安全性能的保护联结电路的连续性、绝缘电阻、耐压试验有一项不合格，即判定该产品型式检验试验不合格。若其他项有一项不合格，允许在已抽取的样机中加倍复测不合格项，仍不合格时，则判定该产品型式检验不合格。标志、使用说明书、包装、运输和贮存8
8.1标志
旋振筛标牌按GB/T13306的规定，标牌要固定在产品的明显位置。标牌包括下列内容：8.1.1
产品型号、名称、商标；
主要技术参数；
产品编号及制造日期；
执行的标准编号；
制造单位名称。
包装储运图示标志按GB/T191的规定。8.1.3
运输收发标志按GB/T6388的规定。使用说明书
产品使用说明书按GB/T9969的规定。8.3包装
旋振筛包装按GB/T13384的有关规定。8.3.2
包装箱内附有下列文件：
产品合格证；
产品使用说明书；
装箱单；
本标准规定的材质证明书，仪器仪表、传感器等校验合格证。8.4运输
产品的运输按国家铁路、公路和水路货物运输的有关规定。8.5
5贮存
产品装箱后，存放在干燥、通风、无腐蚀性气体的室内或有遮蔽的场所，不得露天存放。5
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
