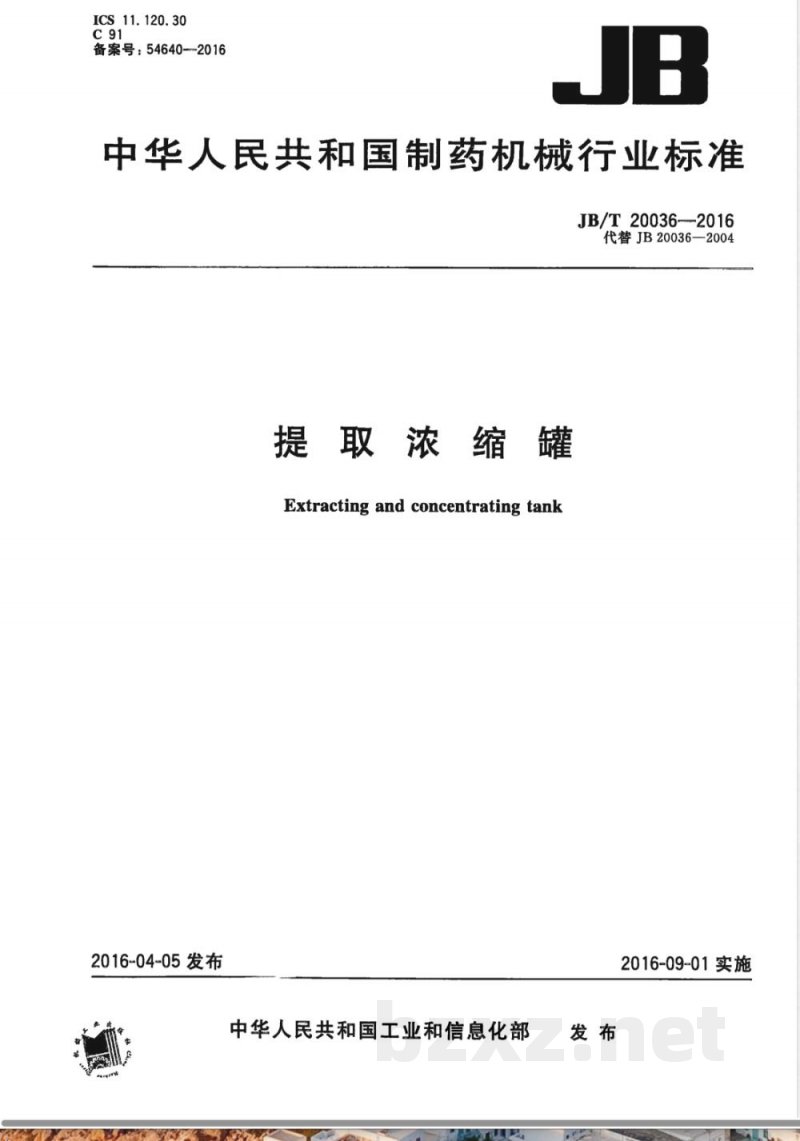

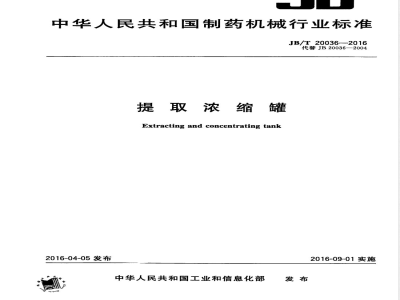

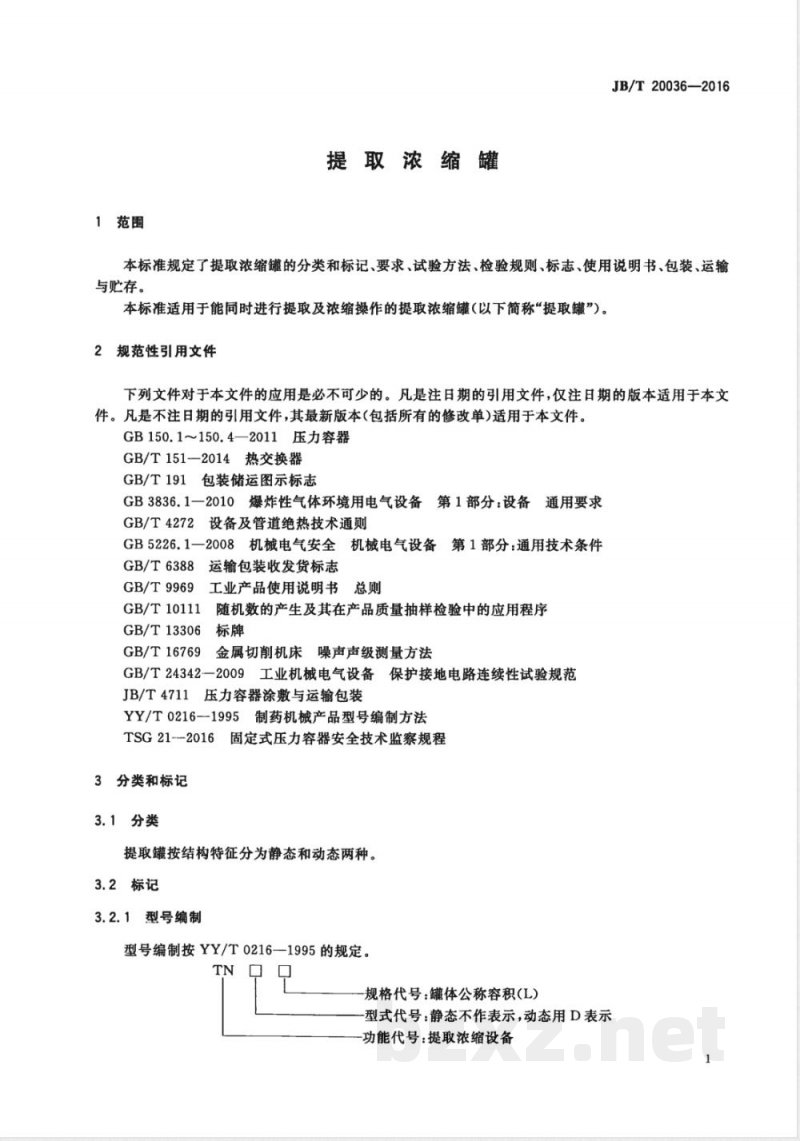

中华人民共和国制药机械行业标准 JB/T20036-2016 提取浓缩罐 发布日期：2016-04-05 实施日期：2016-09-01 发布机构：中华人民共和国工业和信息化部 前言 本标准按照GB/T1.1-2009《标准化工作导则 第1部分：标准的结构和编写》修订，代替JB20036-2004《提取浓缩罐》。与2004版相比，本标准在编辑性修改基础上主要技术内容变化包括： a) 删除了2004版的基本参数、制造要求、安全附件要求、制造检验及安全附件检验章节。 b) 修订了规范性引用文件、电气安全及电气安全试验章节，以及型式检验条件。 c) 增加了要求、性能及性能试验章节。 本标准由中国制药装备行业协会提出，由全国制药装备标准化技术委员会（SAC/TC356）归口。起草单位为常熟市春来机械有限公司，主要起草人范建兵、王庆。本标准所代替标准的历次版本为：YY0024-1990、JB20036-2004。 1 范围 本标准规定了提取浓缩罐的分类和标记、要求、试验方法、检验规则、标志、使用说明书、包装、运输与贮存。适用于能同时进行提取及浓缩操作的提取浓缩罐（以下简称“提取罐”）。 2 规范性引用文件 以下文件对本标准的应用必不可少。注日期的引用文件仅注日期版本适用，不注日期的引用文件其最新版本（包括所有修改单）适用。 GB150.1~150.4—2011 压力容器 GB/T151—2014 热交换器 GB/T191 包装储运图示标志 GB3836.1—2010 爆炸性气体环境用电气设备 第1部分：设备通用要求 GB/T4272 工业机械及管道绝热技术通则 GB5226.1—2008 机械电气安全 第1部分：通用技术条件 GB/T6388 运输包装收发货标志 GB/T9969 工业产品使用说明书总则 GB/T10111 随机数的产生及其在产品质量抽样检验中的应用程序 GB/T13306 标牌 GB/T16769 金属切削机床噪声声级测量方法 GB/T24342—2009 工业机械电气设备保护接地电路连续性试验规范 JB/T4711 压力容器涂敷与运输包装 YY/T0216-1995 制药机械产品型号编制方法 TSG21-2016 固定式压力容器安全技术监察规程 3 分类与标记 3.1 分类 提取罐按结构特征分为静态和动态两种。 3.2 标记 3.2.1 型号编制 型号编制按YY/T0216-1995规定： 规格代号：罐体公称容积(L) 型式代号：静态不作表示，动态用D表示 功能代号：提取浓缩设备 3.2.2 标记示例 示例1：TN500型 表示公称容积为500L的静态提取浓缩罐。 示例2：TND700型 表示公称容积为700L的动态提取浓缩罐。 4 要求 4.1 设计及制造 提取罐受压元件的设计、制造、检验、验收应符合GB150.1~150.4-2011、GB/T151-2014和TSG21-2016的相关规定。 4.2 材料 4.2.1 与物料接触的罐体、管道及附件材料应符合食品及药品安全要求，具有良好的耐腐蚀性和耐低温性能。
