JB/T 4212.2-2014
基本信息
标准号： JB/T 4212.2-2014
中文名称：内六角圆柱头螺钉冷镦模 第2部分：B型初镦冲头
标准类别：其他行业标准
标准状态：现行
发布日期：2014-07-09
实施日期：2014-11-01
出版语种：简体中文
下载格式：.pdf .zip
标准分类号
中标分类号：机械>>工艺装备>>J46模具
关联标准
替代情况：替代JB/T 4212.3-1996
出版信息
出版社：机械工业出版社
标准价格：12.0
出版日期：2014-11-01
相关单位信息
发布部门：中华人民共和国工业和信息化部
标准简介
本部分规定了内六角圆柱头螺钉冷镦模的B型初镦冲头的结构型式与尺寸、材料及硬度、要求和标记。
本部分适用于多工位自动冷镦机用内六角圆柱头螺钉冷镦模。
标准图片预览
标准内容
CS25.120.30
备案号：47520—2014

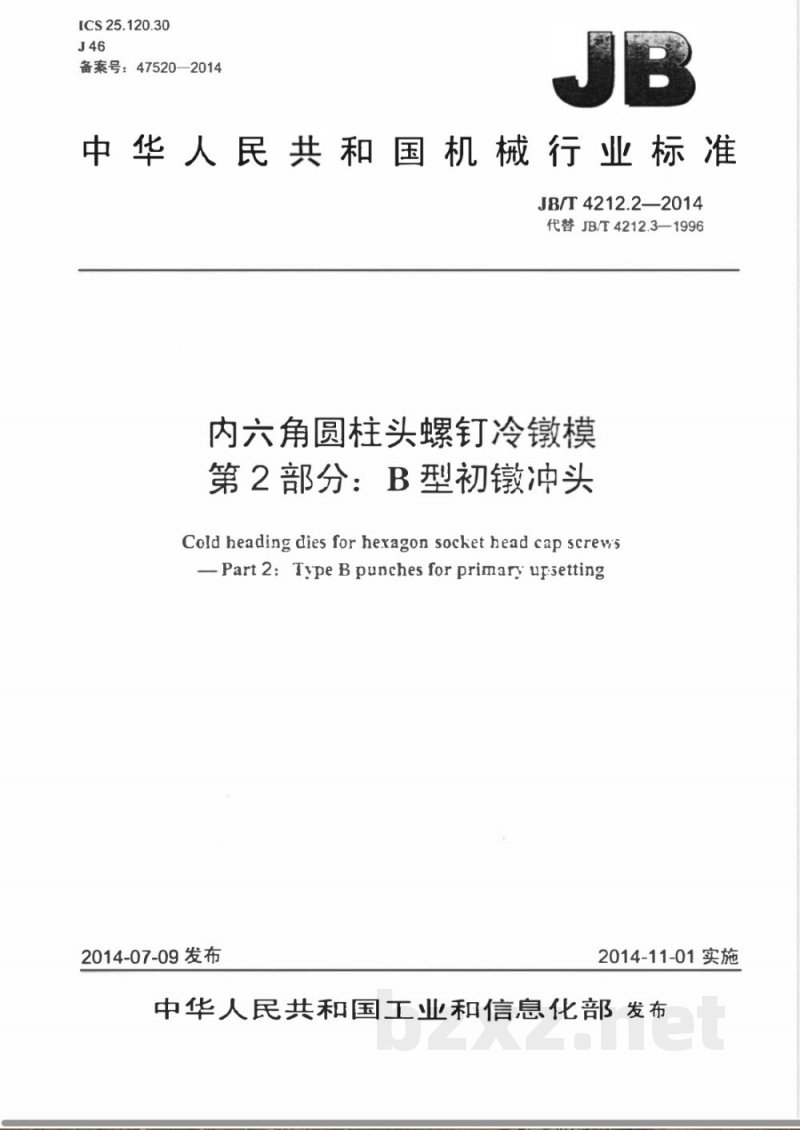

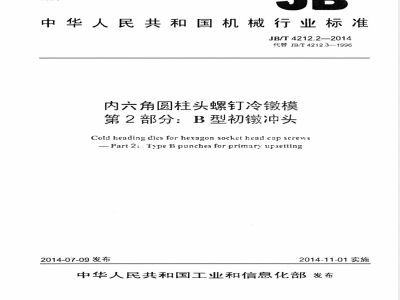

中华人民共和国机械行业标准
JB/T 4212.2—2014
代替JB/T4212.3—1996
内六角圆柱头螺钉冷模
第2部分：B型初冲头
Cold heading dies for hexagon socket head cap screws-Part 2:Type B punches for primary ufsetting2014-07-09发布
2014-11-01实施
中华人民共和国工业和信息化部发布前言
规范性引用文件
结构型式与尺寸
材料及硬度
要求，
图1B型初镦冲头www.bzxz.net
表1B型初镦冲头尺寸
JB/T 4212.2—2014
JB/T 4212.2-—2014

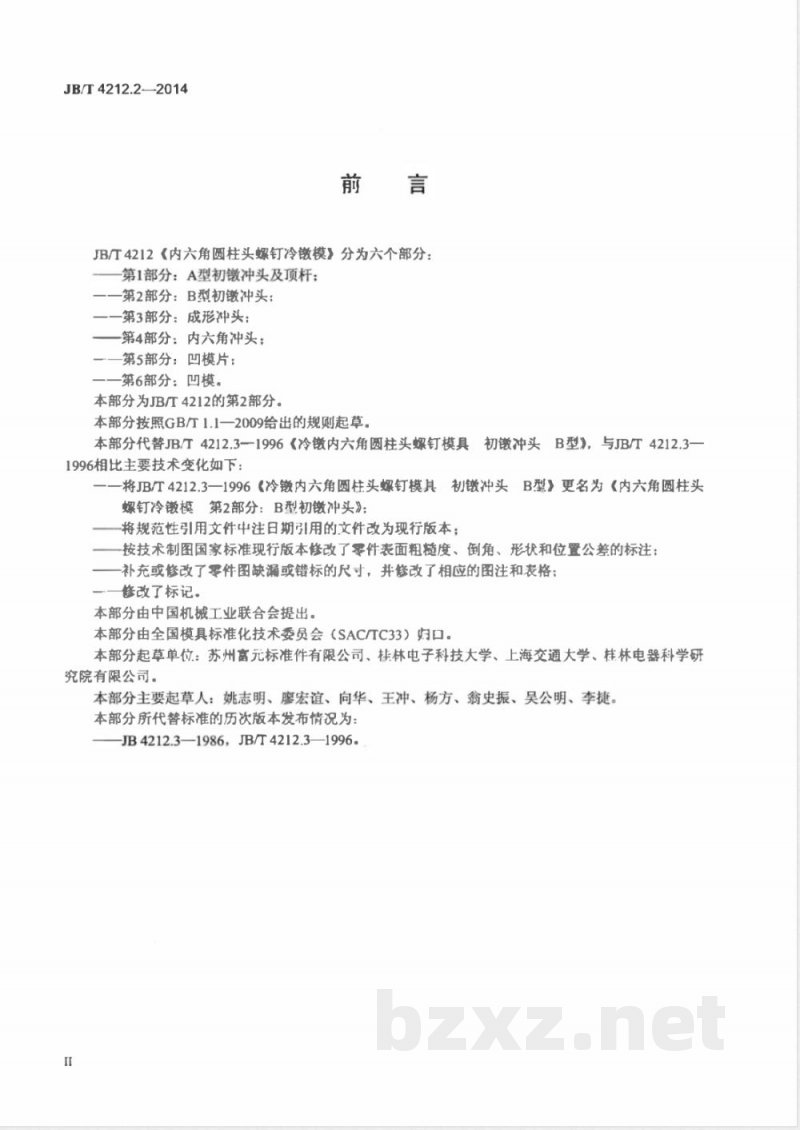

JB/T4212（内六角圆柱头螺钉冷镦模》分为六个部分：第1部分：A型初镦冲头及顶杆；一一第2部分：B型初镦冲头：
一第3部分：成形冲头：
第4部分：内六角冲头；
一一第5部分：凹模片：
一一第6部分：凹模。
本部分为JB/T4212的第2部分。
本部分按照GB1.1一2009给出的规则起草。本部分代替JB/T4212.3—1996《冷镦内六角圆柱头螺钉模具初镦冲头B型》，与JB/T4212.3-1996相比主要技术变化如下：
将JB/T4212.3一1996（冷锻内六角圆柱头螺钉模具初镦冲头B型》更名为《内六角圆柱头螺钉冷锻模第2部分：B型初冲头》：将规范性引用文件中注日期引用的文件改为现行版本；一按技术制图国家标准现行版本修改了零件表面粗糙度、倒角、形状和位置公差的标注：补充或修改了零件图缺漏或错标的尺寸，并修改了相应的图注和表格：一修改了标记。
本部分由中国机械工业联合会提出。本部分由全国模具标准化技术委员会（SAC/TC33）归口。本部分起草单位：苏州高元标准件有限公司、桂林电子科技大学、上海交通大学、桂林电器科学研究院有限公司。
本部分主要起草人：姚志明、廖宏谊、向华、王冲、杨方、翁史振、吴公明、李捷。本部分所代替标准的历次版本发布情况为：-JB4212.3—1986，JB/T4212.3—1996。1范围
内六角圆柱头螺钉冷镦模
第2部分：B型初冲头
JB/T4212.2—2014
B4212的本部分规定了内六角圆柱头螺钉冷模的B型初镦冲头的结构型式与尺寸、材料及硬度、要求和标记。
本部分适用于多工位自动冷镦机用内六角圆柱头螺钉冷镦模。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仪注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T70.F—2008内六角圆柱头螺钉JB4213紧固件冷镦模技术条件
3结构型式与尺寸
B型初锻冲头的结构型式与尺寸如图1所示及见表1。CI
未注表面粗糙度为Ra1.6μm。
米注校边倒角为c0.5mm。
图1B型初镦冲头
JB/T4212.2—2014
螺纹规格
公称尺寸
4材料及硬度
极限偏差
B型初镦冲头尺寸
公称尺寸
极限偏差
公称尺寸
极限偏差
材料由制造者选定。推筹采用T10A、Cr12MoV，硬度为58HRC~62HRC。5要求
技术要求应符合JB/T4213的规定。6标记
符合本部分内六角圆柱头螺钉冷敏模的B型初镊冲头的标记应有下列内容：a）B型初镦冲头；
b）本部分编号，即JB/T4212.2；c）螺钉标准编号，即GB/T70.1
d）螺纹规格。
示例：
GB/T70.1M10内六角圆柱头螺钉冷模的B型初冲头的标记如下：B型初锻冲头
JB/T4212.2-GB/T70.1-M10
单位为毫米
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
