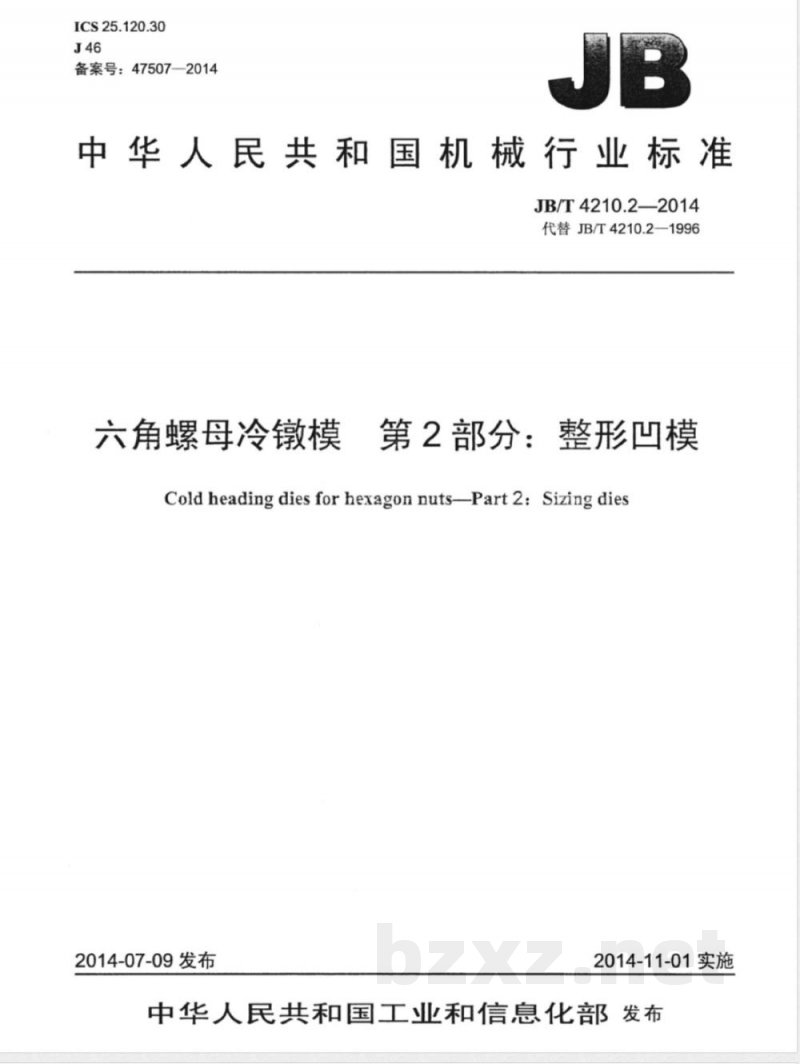

JB/T4210.2—2014 代替 JB/T4210.2—1996 六角螺母冷镦模 第2部分：整形凹模 中华人民共和国工业和信息化部发布 前言 JB/T4210《六角螺母冷镦模》分为十一个部分： 第1部分：整形冲头； 第2部分：整形凹模； 第3部分：整形顶杆； 第4部分：镦球冲头； 第5部分：镦球凹模； 第6部分：镦球推杆； 第7部分：镦六角上冲头； 第8部分：镦六角下冲头； 第9部分：镦六角凹模； 第10部分：冲孔冲头； 第11部分：冲孔凹模。 本部分为JB/T4210的第2部分，按照GB/T1.1—2009起草。本部分代替JB/T4210.2—1996《冷镦六角螺母模具整形凹模》。主要技术变化如下： - 更名为《六角螺母冷镦模 第2部分：整形凹模》。 - 更新规范性引用文件为现行版本。 - 按技术制图国家标准修改零件表面粗糙度、倒角、形状和位置公差标注。 - 补充或修改零件图缺漏或错标的尺寸，并更新图注和表格。 - 修改标记要求。 本部分由中国机械工业联合会提出，全国模具标准化技术委员会（SAC/TC33）归口。起草单位：深圳中航技术检测所、桂林电子科技大学、北京机电研究所、桂林电器科学研究院有限公司。主要起草人：张旭敏、廖宏谊、蒋鹏、朱磊文、魏居锋、翁史振、宋彤、王学林。 1 范围 本部分规定了六角螺母冷镦模的整形凹模的结构型式与尺寸、材料及硬度、要求和标记，适用于螺母自动冷镦机使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少。注日期的版本仅适用于本文件，不注日期的引用文件适用其最新版本（包括所有修改单）： - GB/T6170—2000 型六角螺母 - GB/T6171—2000 型六角螺母（细牙） - GB/T6175—2000 型六角螺母 - GB/T6176—2000 型六角螺母（细牙） - JB/T4213 紧固件冷镦模技术条件 3 结构型式与尺寸 整形凹模的结构型式与尺寸如图1所示，具体尺寸见表1。未注表面粗糙度为Ra6.3μm，未注棱边倒角为C0.5mm，砂轮越程槽尺寸由制造者确定。 表1 整形凹模尺寸 螺纹规格 M: M8, M10, M12, M14, M16, M18, M20 公称尺寸 d (mm): 9.1, 11.2, 12.6, 14.7, 16.8, 18.9, 21.0 极限偏差 d: +0.138, +0.080, +0.165, +0.095, +0.194, +0.110 公称尺寸 D (mm): 35, 50 极限偏差 D: +0.082, +0.043 公称长度 L (mm): 40, 50 极限偏差 L: 0, 0.25 公称高度 L2 (mm): 25, 35 极限偏差 L2: +0.21, +0.25 材料由制造者选定，推荐采用T10A，硬度为58HRC～62HRC。 5 要求 技术要求应符合JB/T4213的规定。 6 标记 符合本部分标准的整形凹模标记应包括： - 整形凹模 - 本部分编号 JB/T4210.2 - 螺母标准编号（如 GB/T6170） - 螺纹规格 示例：整形凹模 JB/T4210.2-GB/T6170-M12 JB/T4210.2—2014 中华人民共和国机械行业标准 六角螺母冷镦模 第2部分：整形凹模 机械工业出版社出版发行，北京市百万庄大街22号，邮政编码：100037
