JB/T 4210.7-2014
基本信息
标准号： JB/T 4210.7-2014
中文名称：六角螺母冷镦模 第7部分：镦六角上冲头
标准类别：其他行业标准
标准状态：现行
发布日期：2014-07-09
实施日期：2014-11-01
出版语种：简体中文
下载格式：.pdf .zip
标准分类号
中标分类号：机械>>工艺装备>>J46模具
关联标准
出版信息
出版社：机械工业出版社
标准价格：15.0
出版日期：2014-11-01
相关单位信息
发布部门：中华人民共和国工业和信息化部
标准简介
本部分规定了六角螺母冷镦模的镦六角上冲头的结构型式与尺寸、材料及硬度、要求和标记。
本部分适用于螺母自动冷镦机用六角螺母冷镦模。
标准图片预览
标准内容
ICS25.120.30
备案号：47512—2014
中华人民共和国机械行业标准
JB/T4210.7—2014
代替JB/T4210.10—1996、JB/T4210.11—1996六角螺母冷墩模
第7部分：六角上冲头
Coidheadingdiesforhexagonnuts-Part7:Upperpunchesforhexagonupsetting2014-07-09发布
2014-11-01实施
中华人民共和国工业和信息化部发布前言，

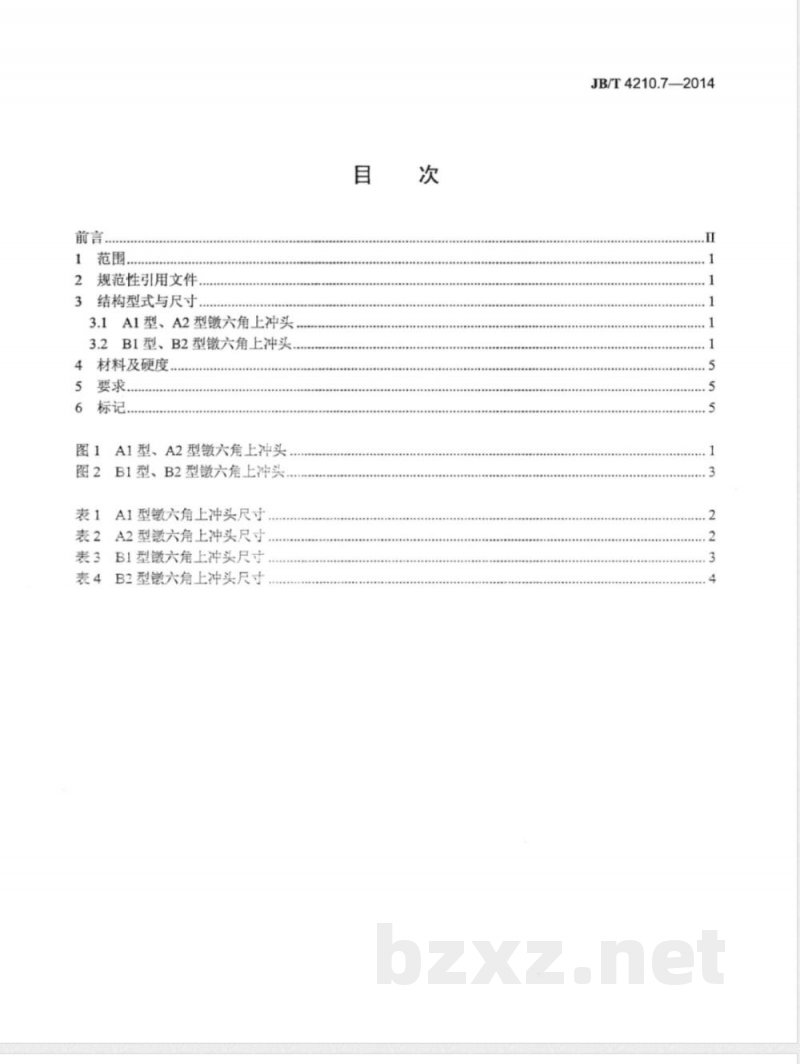

规范性引用文件
结构型式与尺寸
3.1A1型、A2型镦六角上冲头，
3.2B1型、B2型镦六角上冲头
4材料及硬度
要求，
A1型、A2型镦六角上冲头
B1型、B2型镦六角上冲头
A1型镦六角上冲头尺寸
A2型徽六角上冲头尺寸.
B1型镦六角上冲头尺寸，
B2型微六角上冲头尺寸
JB/T4210.7—2014
JB/T4210.7—2014

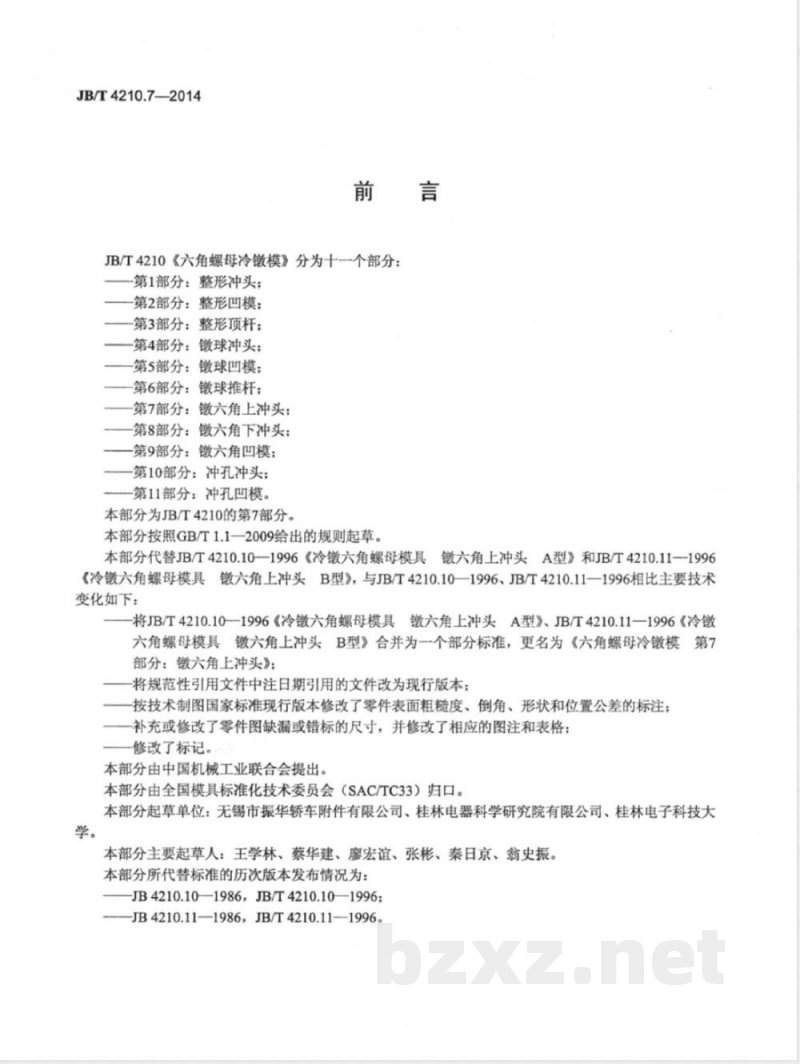

JB/T4210《六角螺母冷模》分为十一个部分：第1部分：整形冲头；
第2部分：整形凹模；
第3部分：整形顶杆；
第4部分：镦球冲头；
第5部分：镦球凹模；
第6部分：镦球推杆；
第7部分：镦六角上冲头：
第8部分：镦六角下冲头；
第9部分：镦六角凹模；
第10部分：冲孔冲头；
第11部分：冲孔凹模。
本部分为JB/T4210的第7部分。
本部分按照GB/T1.1—2009给出的规则起草。本部分代替JB/T4210.10—1996《冷镦六角螺母模具镦六角上冲头A型》和JB/T4210.11—1996《冷镦六角螺母模具镦六角上冲头B型》，与JB/T4210.10—1996、JB/T4210.11—1996相比主要技术变化如下：
将JB/T4210.10—1996《冷镦六角螺母模具镦六角上冲头A型》、JB/T4210.11—1996《冷镦六角螺母模具镦六角上冲头B型》合并为一个部分标准，更名为《六角螺母冷镦模第7部分：镦六角上冲头》；
将规范性引用文件中注日期引用的文件改为现行版本；按技术制图国家标准现行版本修改了零件表面粗糙度、倒角、形状和位置公差的标注；补充或修改了零件图缺漏或错标的尺寸，并修改了相应的图注和表格：修改了标记。
本部分由中国机械工业联合会提出。本部分由全国模具标准化技术委员会（SAC/TC33）归口。本部分起草单位：无锡市振华轿车附件有限公司、桂林电器科学研究院有限公司、桂林电子科技大学。
本部分主要起草人：王学林、蔡华建、廖宏谊、张彬、秦日京、翁史振。本部分所代替标准的历次版本发布情况为：JB4210.10—1986，JB/T4210.10—1996；JB4210.11—1986，JB/T4210.11—1996。1范围
JB/T4210.7-2014

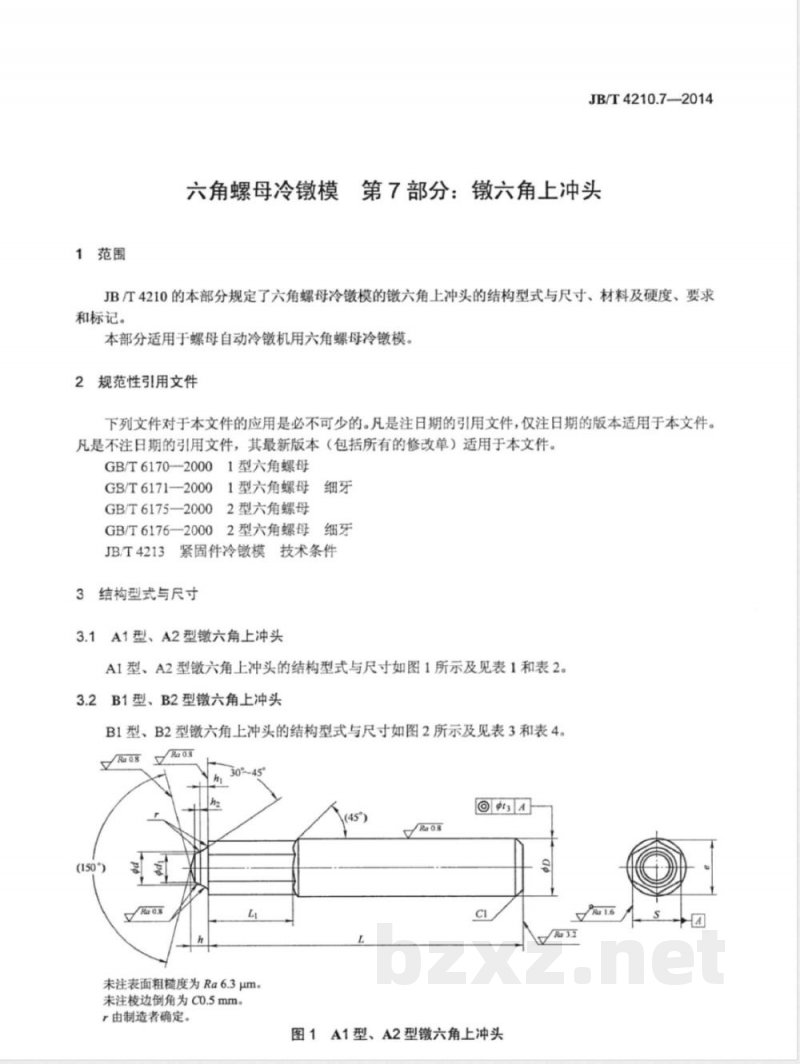

六角螺母冷模第7部分：六角上冲头JB4210的本部分规定了六角螺母冷镦模的镦六角上冲头的结构型式与尺寸、材料及硬度、要求和标记。
本部分适用于螺母自动冷机用六角螺母冷镦模。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T6170—20001型六角螺母
GB/T6171—20001型六角螺母
GB/T6175—2000
2型六角螺母
2型六角螺母细牙
GB/T6176—20002
紧固件冷镦模技术条件
JB/T4213
3结构型式与尺寸
3.1A1型、A2型镦六角上冲头
A1型、A2型镦六角上冲头的结构型式与尺寸如图1所示及见表1和表2。3.2B1型、B2型镦六角上冲头
B1型、B2型镦六角上冲头的结构型式与尺寸如图2所示及见表3和表4。/Ra0.8
未注表面粗糙度为Ra6.3μm。
未注棱边倒角为C0.5mm。
r由制造者确定。
图1A1型、A2型镦六角上冲头
JB/T 4210.7—2014
80'0千
80°0F
JB/T4210.7—2
80°0f
JB/T4210.7—2014
4材料及硬度
JB/T4210.7—2014
材料由制造者选定。推荐采用LD（75Cr7Mo3V2Si)、60Si2Mn或Cr12MoV，硬度为58HRC～62HRC。5
技术要求应符合JB/T4213的规定标记
符合本部分六角螺母冷镦模的镦六角上冲头的标记应有下列内容：a）镦六角上冲头；
b）本部分编号，即JB/T4210.7；c）螺母标准编号；
d）类型：A1、A2、B1、B2；wwW.bzxz.Net
e）螺纹规格。
M12六角螺母冷镦模的A1型镦六角上冲头的标记如下：示例：GB/T6170
六角上冲头JB/T4210.7-GB/T6170-A1-M12JB/T4210.7-2014
中华人民共和国
机械行业标准
六角螺母冷镦模
桌第7部分：镦六角上冲头
JB/T4210.72014
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm·0.75印张?15千字2014年12月第1版第1次印刷
定价：15.00元
书号：15111·12555
网址：http：//www.cmpbook.com编辑部电话：（010）88379778
直销中心电话：（010）88379693封面无防伪标均为盗版
版权专有
侵权必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
