JB/T 4209.4-2014
基本信息
标准号： JB/T 4209.4-2014
中文名称：六角头螺栓冷镦模 第4部分：全螺纹缩径凹模
标准类别：其他行业标准
标准状态：现行
发布日期：2014-07-09
实施日期：2014-11-01
出版语种：简体中文
下载格式：.pdf .zip
标准分类号
中标分类号：机械>>工艺装备>>J46模具
出版信息
出版社：机械工业出版社
标准价格：15.0
出版日期：2014-11-01
相关单位信息
发布部门：中华人民共和国工业和信息化部
标准简介
本部分规定了六角头螺栓冷镦模的全螺纹缩径凹模的结构型式与尺寸、材料及硬度、要求和标记。
本部分适用于双击整模自动冷镦机和多工位自动冷镦机用六角头螺栓冷镦模。
标准图片预览
标准内容

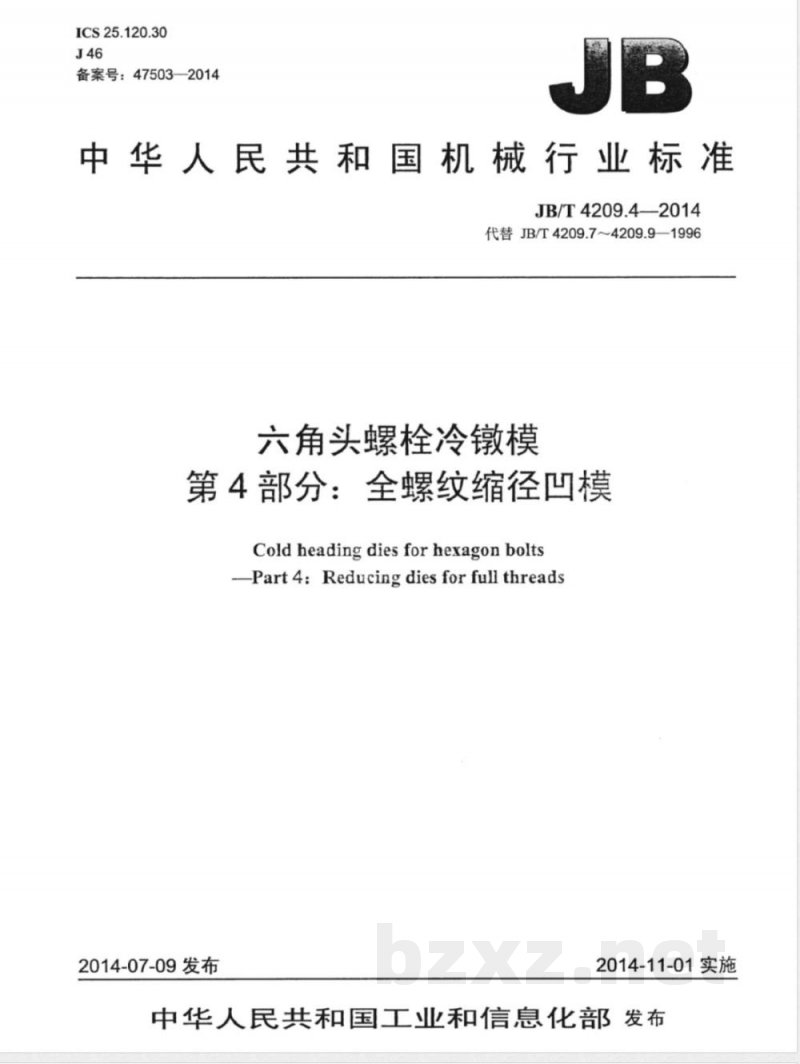

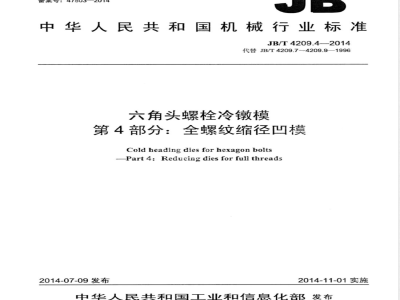

ICS25.120.30
备案号：47503—2014
中华人民共和国机械行业标准
JB/T4209.4—2014
代替JB/T4209.7~4209.9—1996
六角头螺栓冷墩模
第4部分：全螺纹缩径凹模
Cold heading dies forhexagonbolts-Part4：Reducingdiesforfullthreads2014-07-09发布
2014-11-01实施

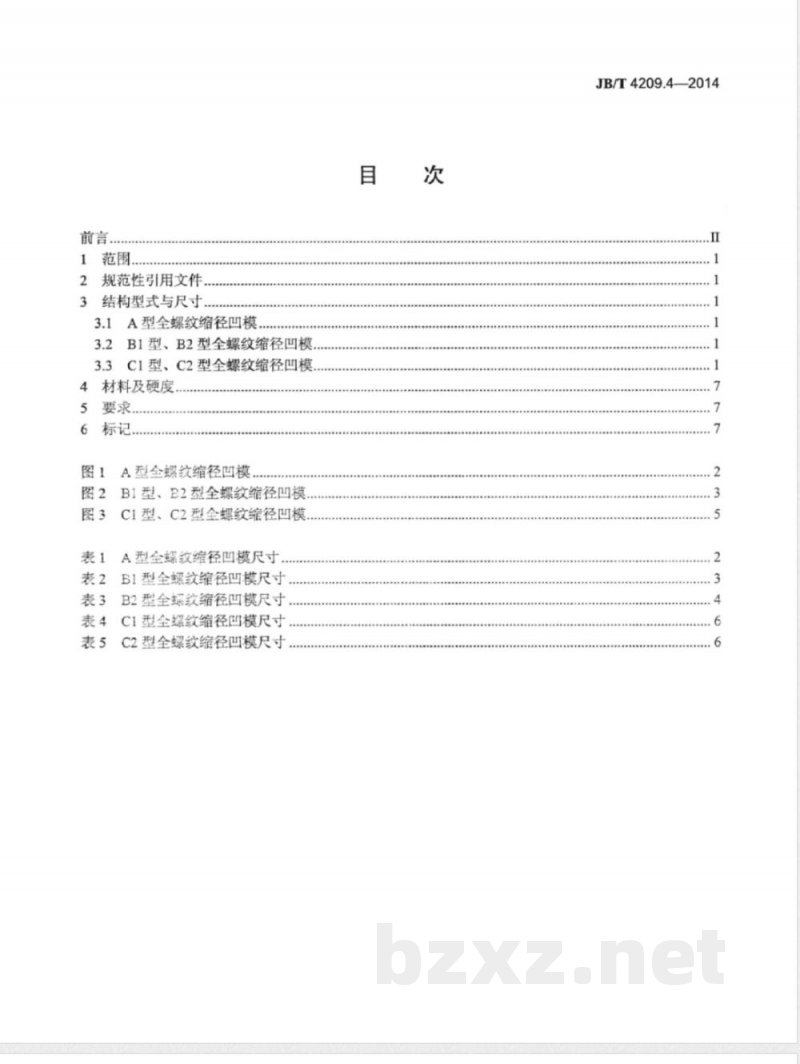

中华人民共和国工业和信息化部发布前言
2规范性引用文件
3结构型式与尺寸.
3.1A型全螺纹缩径凹模
3.2B1型、B2型全螺纹缩径凹模.3.3C1型、C2型全螺纹缩径凹模
4材料及硬度
A型全螺纹缩径凹模
B1型、E2型全螺纹缩径凹模
C1型、C2型全螺纹缩径凹模.
表1A型全螺纹缩径凹模尺寸
表2B1型全螺纹缩径凹模尺寸
表3B2型全螺纹缩径凹模尺寸
表4C1型全螺纹缩径凹模尺寸.
C2型全螺纹缩径凹模尺寸
JB/T4209.4—2014
JB/T4209.4—2014

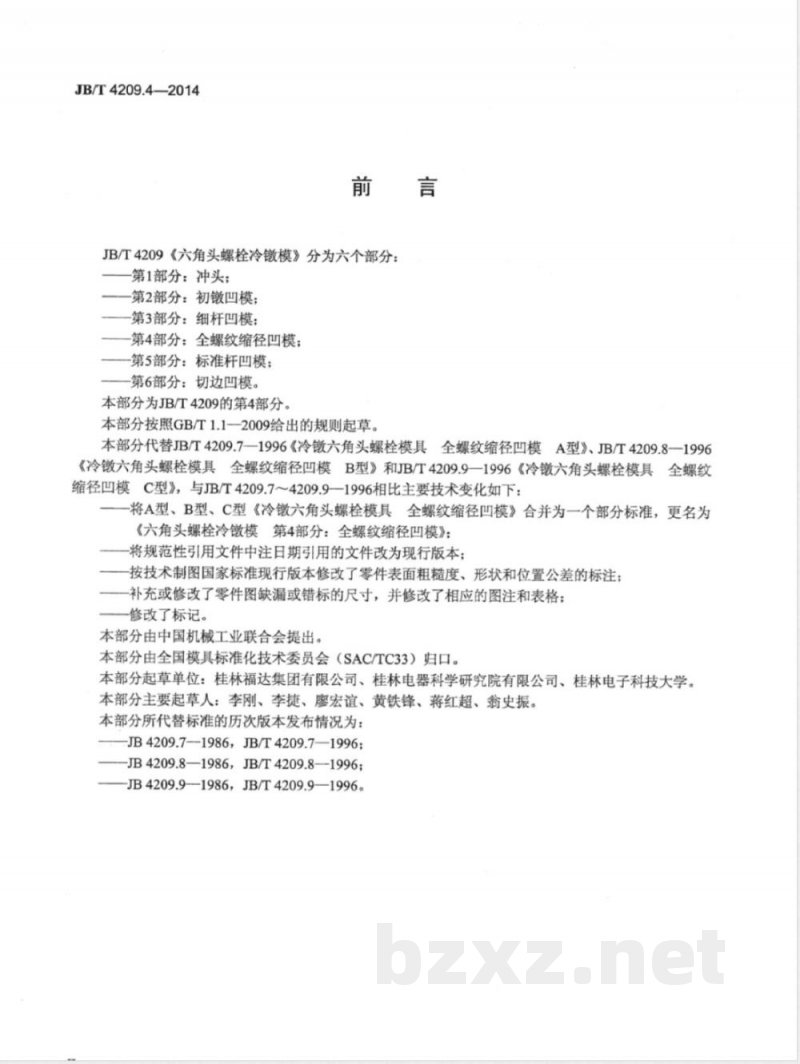

JB/T4209《六角头螺栓冷镦模》分为六个部分：第1部分：冲头；
第2部分：初镦凹模；
-第3部分：细杆凹模；
-第4部分：全螺纹缩径凹模；
一第5部分：标准杆凹模；
一第6部分：切边凹模。
本部分为JB/T4209的第4部分。
本部分按照GB/T1.1-—2009给出的规则起草。本部分代替JB/T4209.7—1996《冷镦六角头螺栓模具全螺纹缩径凹模A型》、JB/T4209.8—1996《冷六角头螺栓模具全螺纹缩径凹模B型》和JB/T4209.9一1996《冷镦六角头螺栓模具全螺纹缩径凹模C型》，与JB/T4209.74209.9—1996相比主要技术变化如下：将A型、B型、C型《冷镦六角头螺栓模具全螺纹缩径凹模》合并为一个部分标准，更名为《六角头螺栓冷镦模第4部分：全螺纹缩径凹模》；-将规范性引用文件中注日期引用的文件改为现行版本；一按技术制图国家标准现行版本修改了零件表面粗糙度、形状和位置公差的标注；一补充或修改了零件图缺漏或错标的尺寸，并修改了相应的图注和表格；一修改了标记。
本部分由中国机械工业联合会提出。本部分由全国模具标准化技术委员会（SAC/TC33）归口。本部分起草单位：桂林福达集团有限公司、桂林电器科学研究院有限公司、桂林电子科技大学。本部分主要起草人：李刚、李捷、廖宏谊、黄铁锋、蒋红超、翁史振。本部分所代替标准的历次版本发布情况为：JB4209.7—1986，JB/T4209.7—1996；-JB4209.8—1986，JB/T4209.8—1996；-JB4209.9—1986，JB/T4209.9—1996。1范围

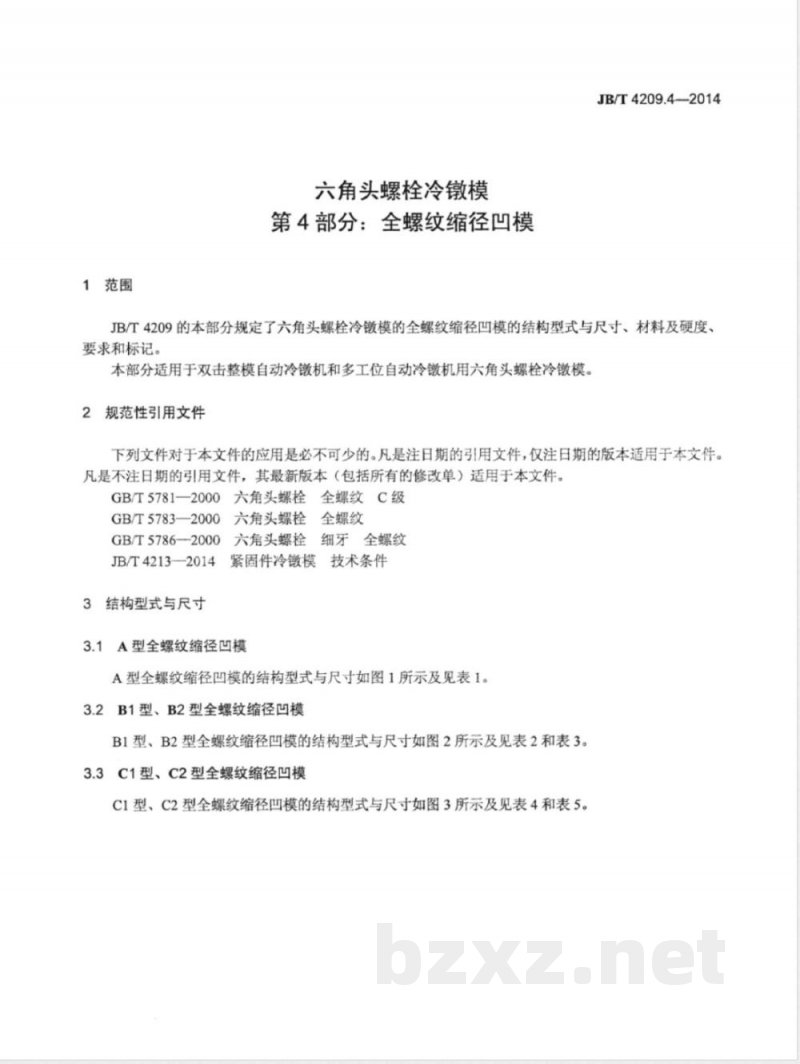

六角头螺栓冷镦模
第4部分：全螺纹缩径凹模
JB/T4209.4-2014
JB/T4209的本部分规定了六角头螺栓冷镦模的全螺纹缩径凹模的结构型式与尺寸、材料及硬度、要求和标记。免费标准bzxz.net
本部分适用于双击整模自动冷镦机和多工位自动冷镦机用六角头螺栓冷镦模。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T5781—2000
六角头螺栓全螺纹C级
全螺纹
，六角头螺栓
GB/T5783—2000
GB/T5786--2000
六角头螺栓细牙全螺纹
JB/T4213—2014
3结构型式与尺寸
紧固件冷镦模技术条件
3.1A型全螺纹缩径凹模

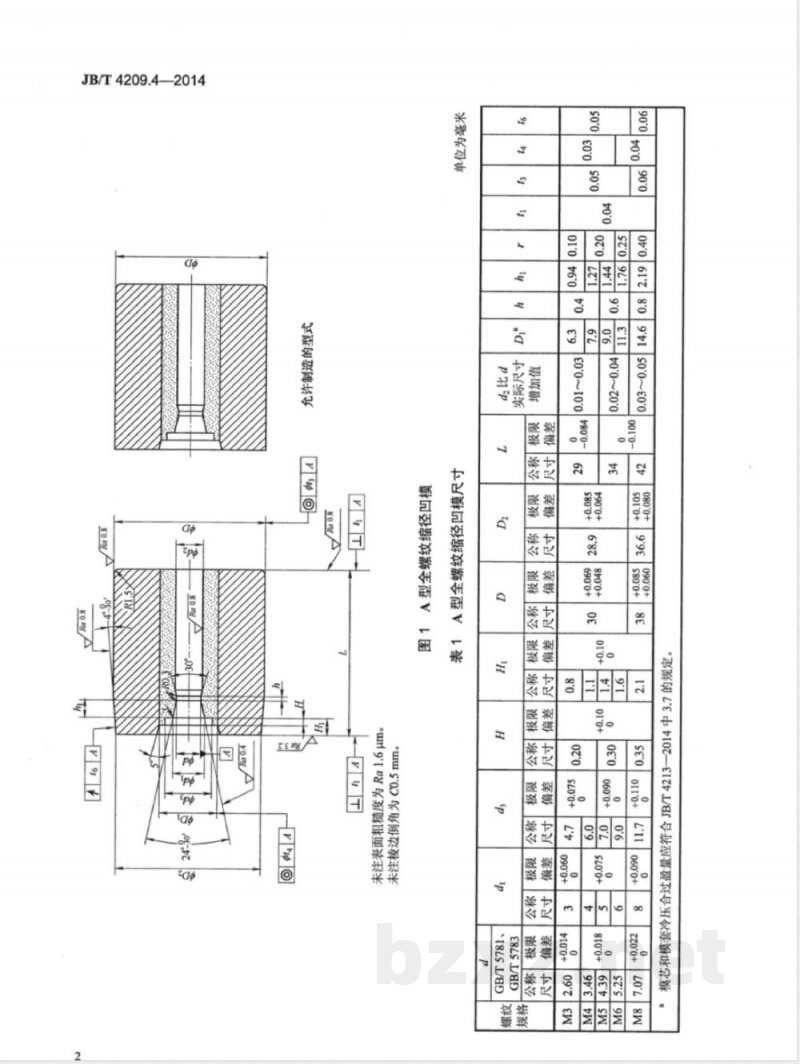

A型全螺纹缩径凹模的结构型式与尺寸如图1所示及见表1。3.2B1型、B2型全螺纹缩径凹模
B1型、B2型全螺纹缩径凹模的结构型式与尺寸如图2所示及见表2和表3。3C1型、C2型全螺纹缩径凹模
C1型、C2型全螺纹缩径凹模的结构型式与尺寸如图3所示及见表4和表5。JB/T4209.4—2014
s00~E00
500~100
JB/T4209.4—2014
S00~500
619181
JB/T4209.4—2014
s0'09'0
200S0'0
90'0~00
SO0500
JB/T4209.4—2014
JB/T4209.4—2014
200~so'0
900~t00
SO0~00
20'0S0'0
S00~E00
00~100
090:0+
tto'o+
材料及硬度
JB/T4209.4—2014
材料由制造者选定。模芯推荐采用YG20C、YG25C。模套推荐采用60Si2Mn，硬度为44HRC~48HRC。
技术要求应符合JB/T4213-—2014的规定。标记
符合本部分六角头螺栓冷镦模的全螺纹缩径凹模的标记应有下列内容：a）全螺纹缩径凹模；
b）本部分编号，即JB/T4209.4；c）螺栓标准编号；
d）类型：A、B1、B2、C1、C2；e）螺纹规格。
M3六角头螺栓冷镦模的A型全螺纹缩径凹模的标记如下：示例：GB/T5781
全螺纹缩径凹模
JB/T4209.4-GB/T5781-A-M3
JB/T4209.4-2014
中华人民共和国
机械行业标准
六角头螺栓冷镦模
第4部分：全螺纹缩径凹模
JB/T4209.42014
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mmX297mm0.75印张·19千字
2014年12月第1版第1次印刷
定价：15.00元
书号：15111·12546
网址：http：//www.cmpbook.com编辑部电话：（010）88379778
直销中心电话：
（010）88379693
封面无防伪标均为盗版
版权专有
侵权必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
