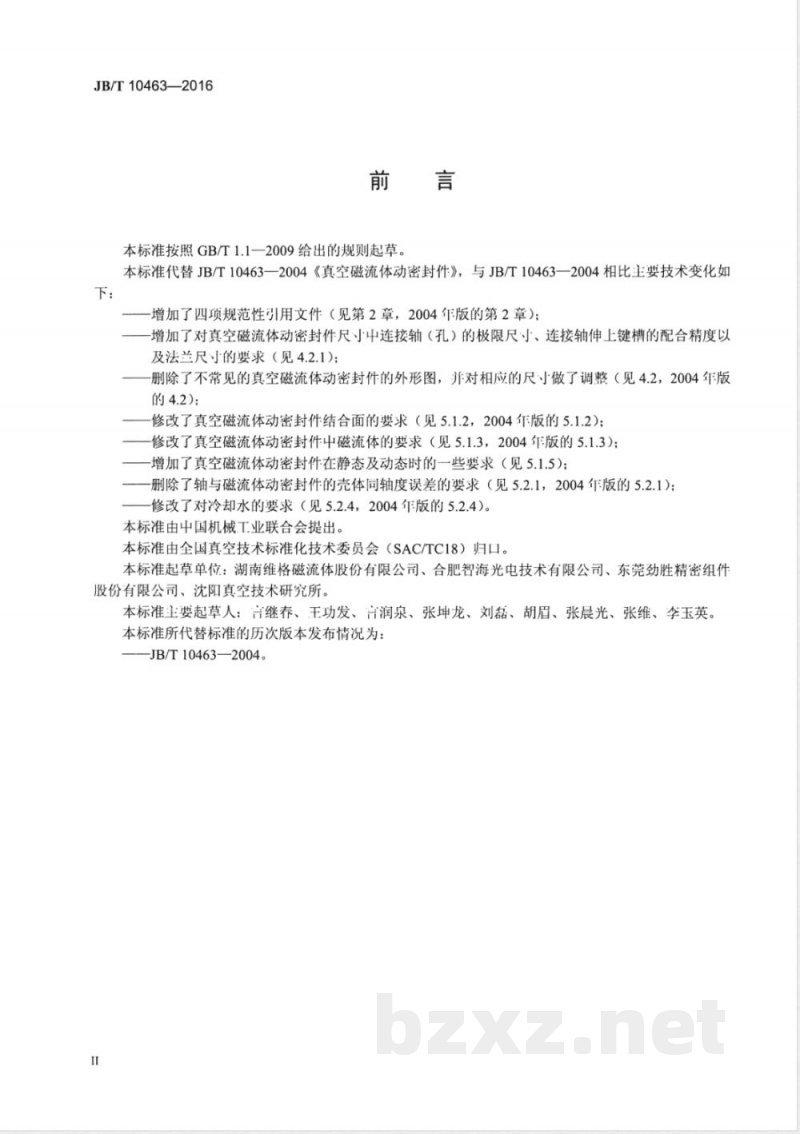

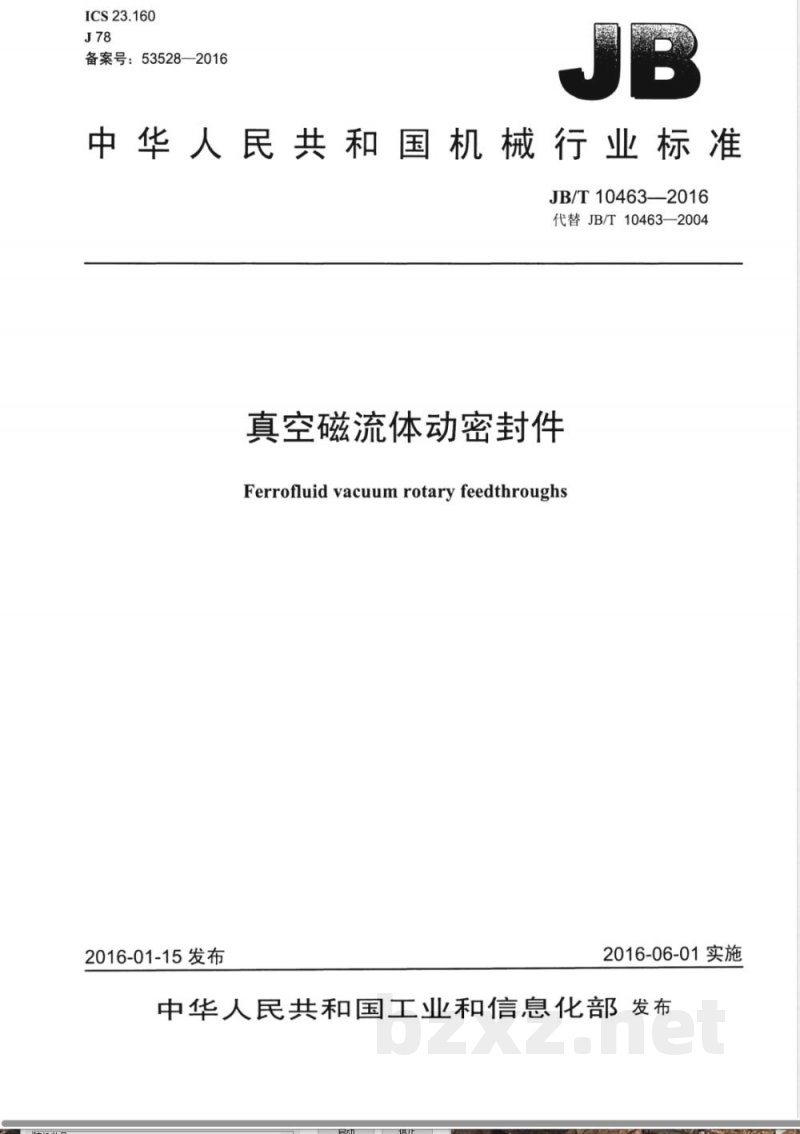

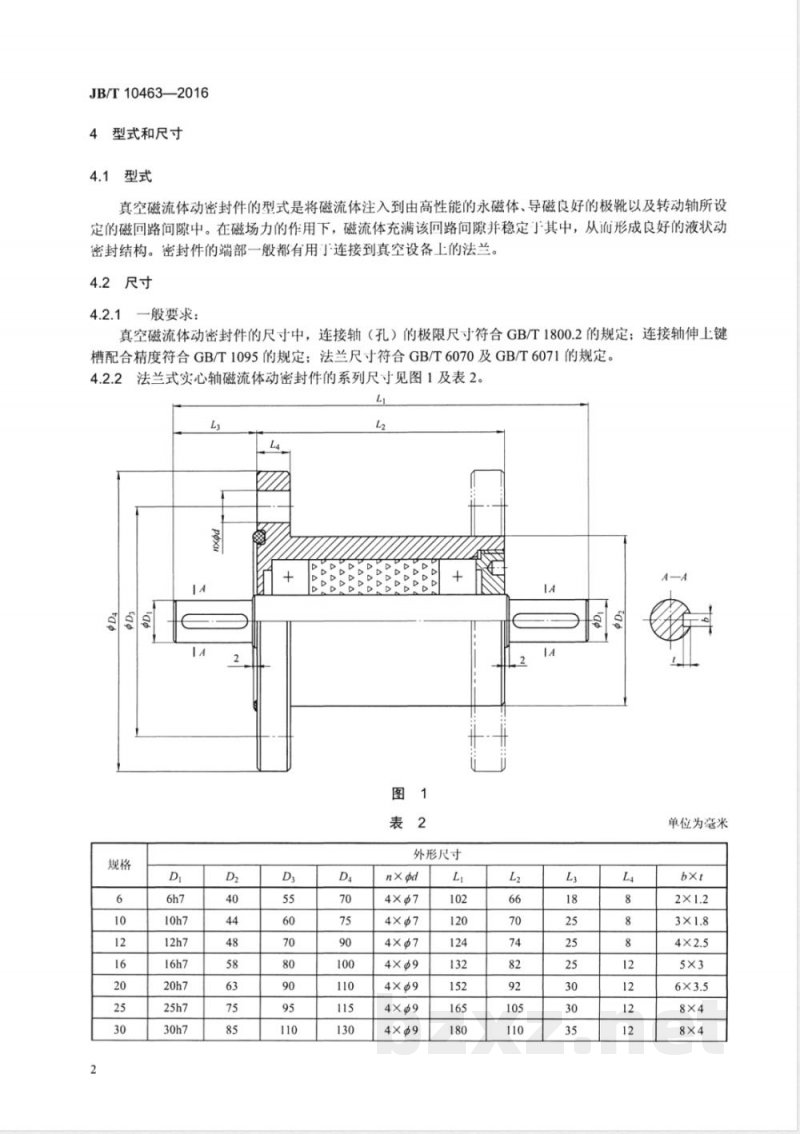

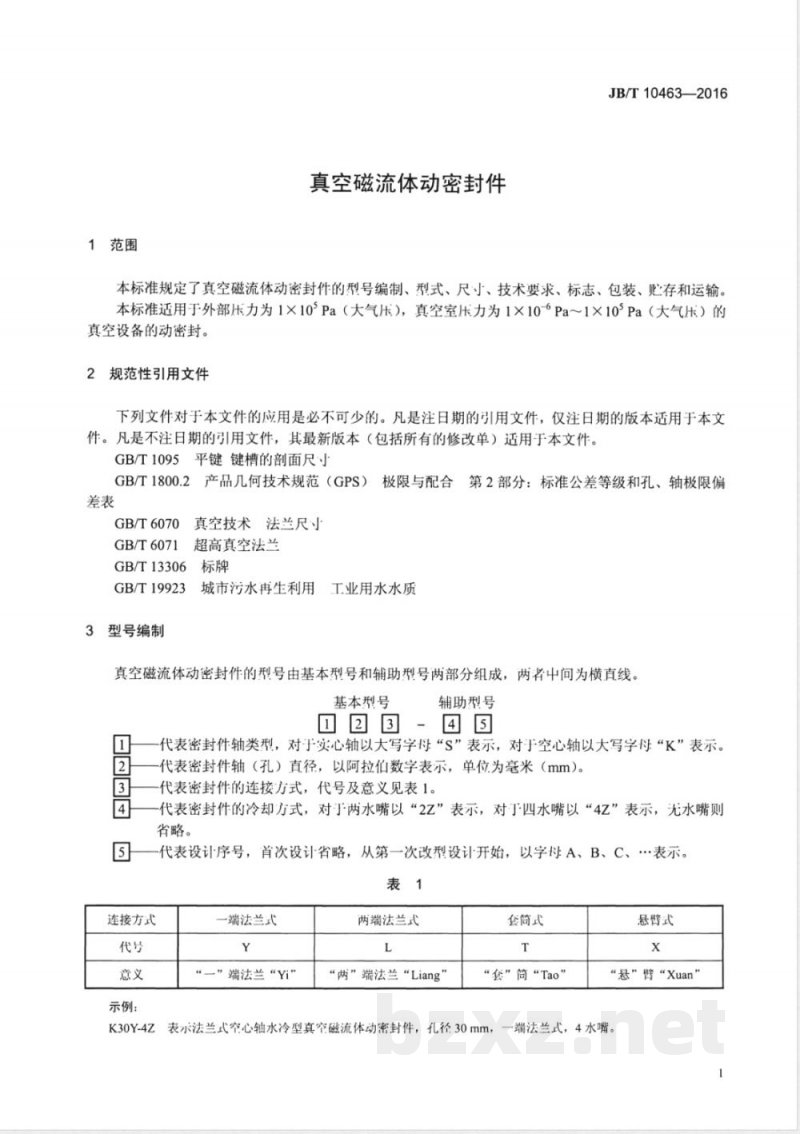

ICS 23.160 J 78 备案号：53528—2016 中华人民共和国机械行业标准 JB/T 10463—2016 代替 JB/T 10463—2004 真空磁流体动密封件 Ferrofluid vacuum rotary feedthroughs 2016-01-15 发布 2016-06-01 实施 中华人民共和国工业和信息化部 发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 JB/T 10463—2004《真空磁流体动密封件》。与 JB/T 10463—2004 相比，主要技术变化如下： 1. 增加了四项规范性引用文件； 2. 增加了连接轴（孔）极限尺寸及键槽配合精度、法兰尺寸要求； 3. 删除不常见结构外形图并调整相关尺寸； 4. 修改结合面技术要求； 5. 修改磁流体相关要求； 6. 增加静态及动态使用条件要求； 7. 删除轴与壳体同轴度误差要求； 8. 修改冷却水相关要求。 本标准由中国机械工业联合会提出。 本标准由全国真空技术标准化技术委员会（SAC/TC 18）归口。 本标准起草单位：湖南维格磁流体股份有限公司、合肥智海光电技术有限公司、东莞劲胜精密组件股份有限公司、沈阳真空技术研究所等。 本标准主要起草人：宫继春、王功发、宫润泉、张坤龙、刘磊、胡眉、张晨光、张维、李玉英等。 1 范围 本标准规定了真空磁流体动密封件的型号编制、型式与尺寸、技术要求、标志、包装、贮存和运输。 本标准适用于外部压力为 1×10^5 Pa（大气压）、真空室压力为 1×10^- Pa～1×10^5 Pa 的真空设备动密封。 2 规范性引用文件 GB/T 1095 平键键槽的剖面尺寸 GB/T 1800.2 产品几何技术规范（GPS）极限与配合第2部分：标准公差等级和孔、轴极限偏差表 GB/T 6070 真空技术法兰尺寸 GB/T 6071 超高真空法兰 GB/T 13306 标牌 GB/T 19923 城市污水再生利用工业用水水质 3 型号编制 真空磁流体动密封件的型号由基本型号和辅助型号两部分组成，中间用横线连接。 基本型号信息包括： - 轴类型：实心轴用“S”，空心轴用“K”； - 轴（孔）直径：用阿拉伯数字表示，单位为 mm； - 连接方式：代号见表1； - 冷却方式：两水嘴用“2Z”，四水嘴用“4Z”，无水嘴省略； - 设计序号：首次设计省略，改型用 A、B、C 表示。 表1 连接方式代号： - Y：一端法兰式 - L：两端法兰式 - T：套筒式 - X：悬臂式 示例：K30Y-4Z 表示空心轴、直径30mm、一端法兰式、四水嘴水冷型真空磁流体动密封件。 4 型式和尺寸 4.1 型式 真空磁流体动密封件通过将磁流体注入高性能永磁体与导磁极靴及转动轴之间形成的磁回路间隙，在磁场力作用下使磁流体稳定存在，从而形成液态动密封结构。密封件端部通常设有用于连接真空设备的法兰结构。 4.2 尺寸 4.2.1 一般要求： 连接轴（孔）的极限尺寸应符合 GB/T 1800.2；连接轴键槽配合精度应符合 GB/T 1095；法兰尺寸应符合 GB/T 6070 和 GB/T 6071 的相关规定。 5 技术要求 5.1 对真空磁流体动密封件的要求 5.1.1 密封件应具有良好的密封性能与稳定性。 5.1.2 结合面应满足密封可靠性要求。 5.1.3 磁流体应满足规定性能要求。 5.1.5 在静态及动态条件下均应保持良好工作状态。 5.2 安装及使用技术要求 5.2.1 安装应保证结构同轴与运行稳定。 5.2.4 冷却水应满足规定的使用要求，以保证密封件正常运行。 6 标志、包装、贮存和运输 6.1 标志 产品标志应符合 GB/T 13306 的规定。 6.2 包装 包装应保证产品在运输过程中不受损坏。 6.3 贮存 产品应在干燥、通风、防腐蚀环境中贮存。 6.4 运输 运输过程中应避免碰撞、受潮及其他机械损伤。
