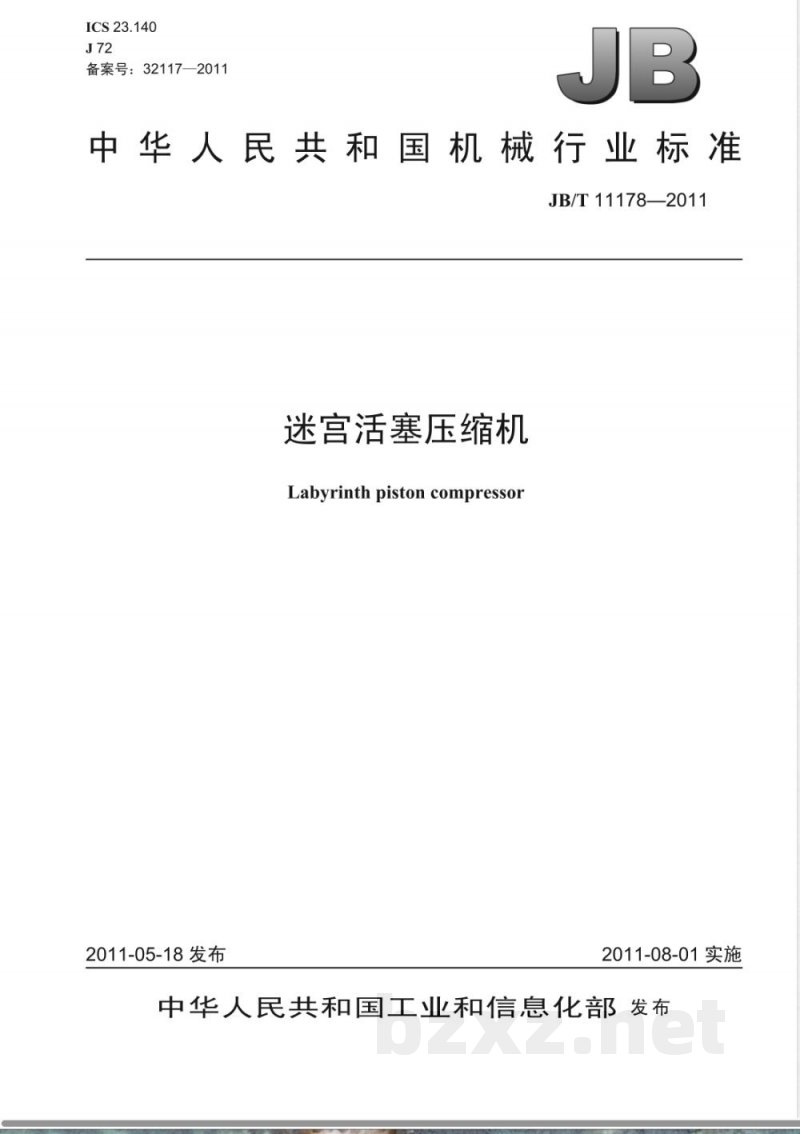

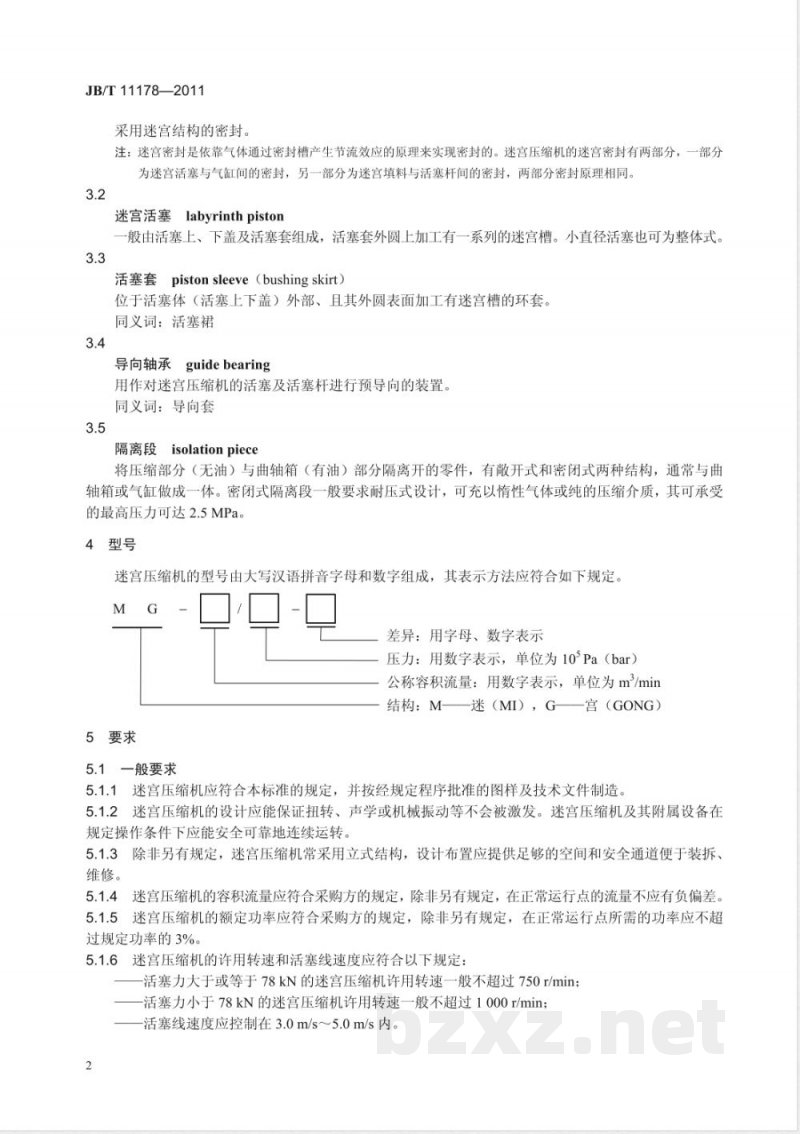

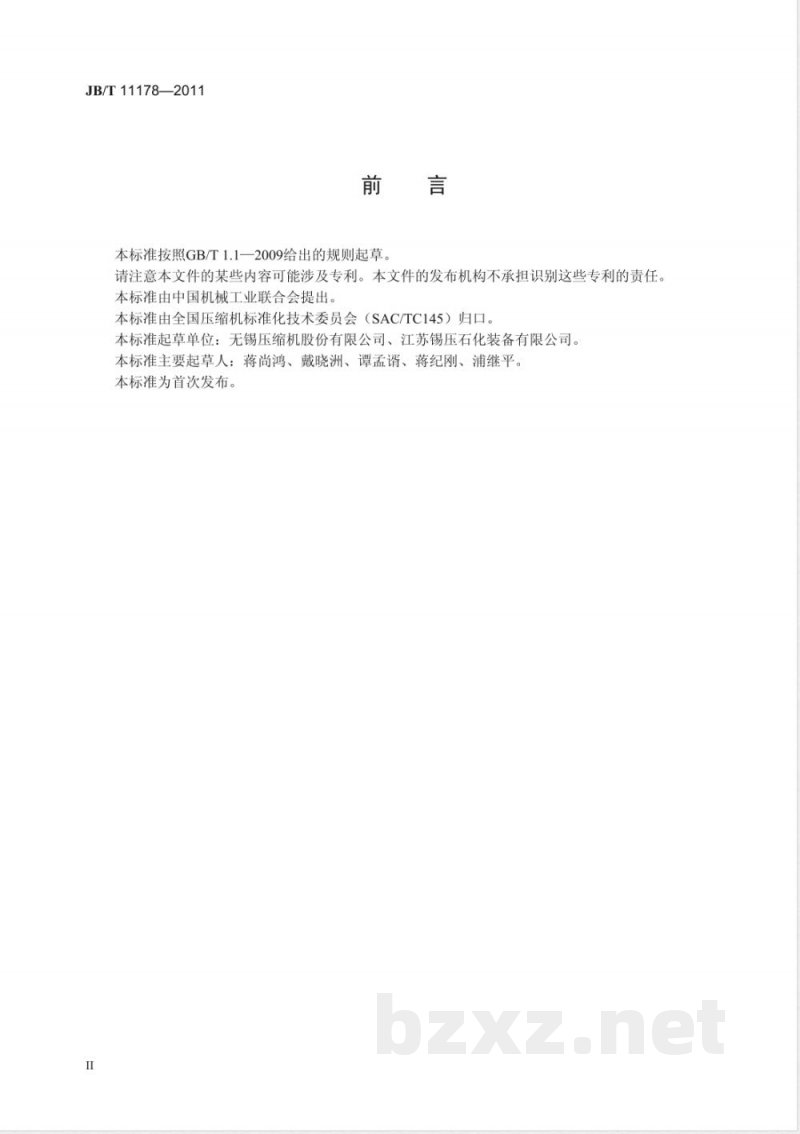

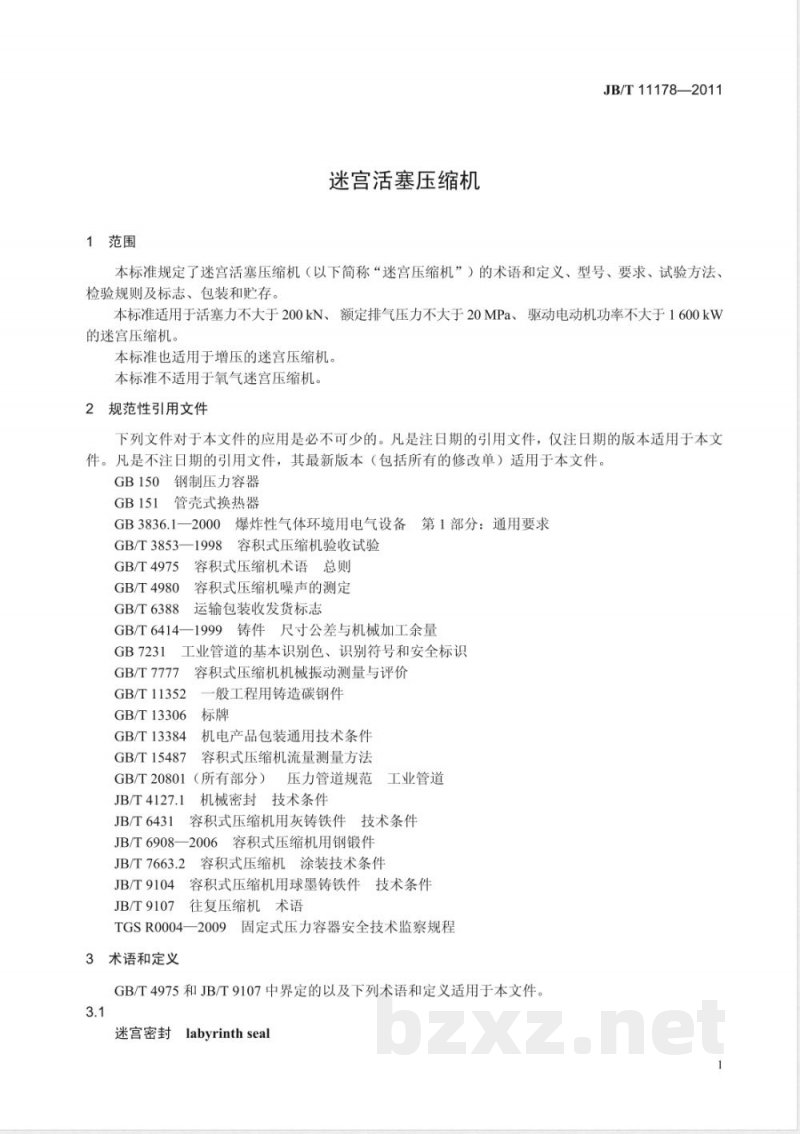

ICS 23.140 J72 备案号：32117—2011 JB 中华人民共和国机械行业标准 JB/T 11178—2011 迷宫活塞压缩机 Labyrinth piston compressor 2011-05-18发布 2011-08-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。本标准由中国机械工业联合会提出，由全国压缩机标准化技术委员会（SAC/TC145）归口。本标准起草单位：无锡压缩机股份有限公司、江苏锡压石化装备有限公司。本标准主要起草人：蒋尚鸿、戴晓洲、谭孟谓、蒋纪刚、浦继平。本标准为首次发布。 1 范围 本标准规定了迷宫活塞压缩机（以下简称“迷宫压缩机”）的术语和定义、型号、要求、试验方法、检验规则及标志、包装和贮存。 本标准适用于活塞力不大于200kN、额定排气压力不大于20MPa、驱动电动机功率不大于1600kW的迷宫压缩机。 本标准也适用于增压的迷宫压缩机。本标准不适用于氧气迷宫压缩机。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB 150 钢制压力容器 GB 151 管壳式换热器 GB 3836.1—2000 爆炸性气体环境用电气设备 第1部分：通用要求 GB/T 3853—1998 容积式压缩机验收试验 GB/T 4975 容积式压缩机术语 总则 GB/T 4980 容积式压缩机噪声的测定 GB/T 6388 运输包装收发货标志 GB/T 6414—1999 铸件尺寸公差与机械加工余量 GB 7231 工业管道的基本识别色、识别符号和安全标识 GB/T 7777 容积式压缩机机械振动测量与评价 GB/T 11352 一般工程用铸造碳钢件 GB/T 13306 标牌 GB/T 13384 机电产品包装通用技术条件 GB/T 15487 容积式压缩机流量测量方法 GB/T 20801（所有部分）压力管道规范 工业管道 JB/T 4127.1 机械密封技术条件 JB/T 6431 容积式压缩机用灰铸铁件技术条件 JB/T 6908—2006 容积式压缩机用钢锻件 JB/T 7663.2 容积式压缩机涂装技术条件 JB/T 9104 容积式压缩机用球墨铸铁件技术条件 JB/T 9107 往复压缩机术语 TSG R0004—2009 固定式压力容器安全技术监察规程 3 术语和定义 GB/T 4975和JB/T 9107中界定的以及下列术语和定义适用于本文件。 3.1 迷宫密封 labyrinth seal 采用迷宫结构的密封。迷宫密封依靠气体通过密封槽产生节流效应实现密封。迷宫压缩机的密封包括活塞与气缸间密封以及活塞杆填料密封。 3.2 迷宫活塞 labyrinth piston 一般由活塞上、下盖及活塞套组成，活塞套外圆上加工有一系列迷宫槽，小直径活塞也可为整体式结构。 3.3 活塞套 piston sleeve（bushing skirt） 位于活塞体外部且外圆表面加工有迷宫槽的环套，又称活塞裙。 3.4 导向轴承 guide bearing 用于对迷宫压缩机活塞及活塞杆进行预导向的装置，又称导向套。 3.5 隔离段 isolation piece 将压缩部分（无油）与曲轴箱（有油）部分隔离的零件，有敞开式和密闭式两种结构，通常与曲轴箱或气缸制成一体。
