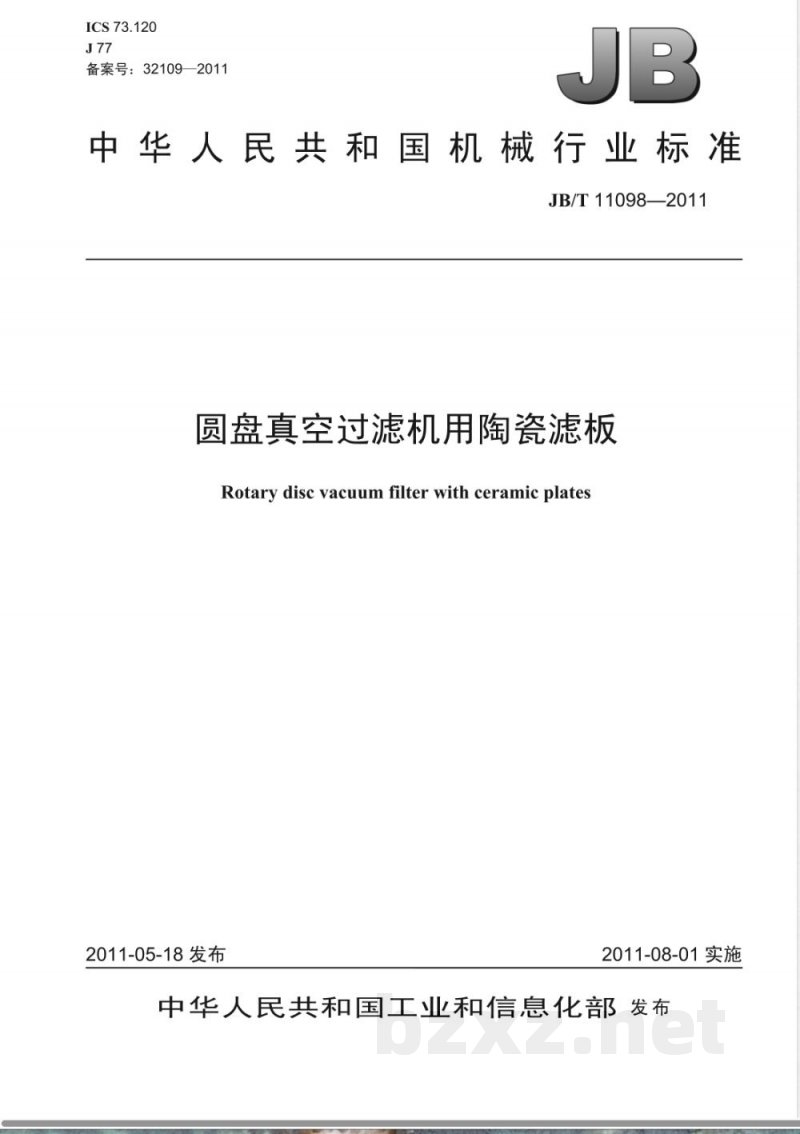

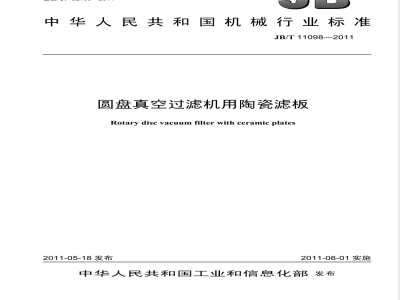

ICS 73.120 J77 备案号：32109—2011 中华人民共和国机械行业标准 JB/T 11098—2011 圆盘真空过滤机用陶瓷滤板 Rotary disc vacuum filter with ceramic plates 2011-05-18发布 2011-08-01实施 中华人民共和国工业和信息化部发布 前言 本标准的附录A、附录C为规范性附录，附录B为资料性附录。 本标准由中国机械工业联合会提出。 本标准由全国分离机械标准化技术委员会（SAC/TC 92）归口。 本标准负责起草单位：江苏省宜兴非金属化工机械厂有限公司、核工业烟台同兴实业有限公司。 本标准主要起草人：冯家迪、龚景仁、吴伯明、沈伯明、冯庸、汪伯川、李江岑、吴俊萍。 本标准为首次发布。 1 范围 本标准规定了圆盘真空过滤机用陶瓷滤板的型式与基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于圆盘真空过滤机用陶瓷滤板（以下简称“滤板”）。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有修改单（不包括勘误内容）或修订版均不适用于本标准；鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 191—2008 包装储运图示标志 GB/T 1965—1996 多孔陶瓷弯曲强度试验方法 GB/T 1966—1996 多孔陶瓷显气孔率、容重试验方法 GB/T 1970—1996 多孔陶瓷耐酸、碱腐蚀性能试验方法 GB/T 2478—2008 普通磨料棕刚玉 GB/T 2479—2008 普通磨料白刚玉 GB/T 2480—2008 普通磨料碳化硅 GB/T 6388—1986 运输包装收发货标志 GB/T 13384—2008 机电产品包装通用技术条件 GB/T 16533—1996 多孔陶瓷产品通用技术条件 HG/T 3210—2002 耐酸陶瓷材料性能试验方法 3 型式与基本参数 3.1 结构型式 滤板呈扇形状，其扇形角度为30°。结构型式如图1所示，由12块大小、形状一致的独立滤板安装在过滤机主轴法兰上。滤板可单独装卸，滤板安装结构如图2所示。 滤板主要结构包括：定位座、出水嘴、陶瓷膜层等。 3.2 基本参数 滤板的基本参数应符合标准规定，包括滤板尺寸、孔径名义值及透水性能等。 3.3 型号表示方法 滤板型号应按结构尺寸、孔径规格及材质类别进行标识。 4 技术要求 4.1 基本要求 滤板应符合本标准要求，并按规定程序批准的图样和技术文件制造。 4.2 性能要求 滤板应具备良好的过滤性能、机械强度及耐腐蚀性能。 4.3 材料要求 滤板材料应采用符合标准要求的陶瓷材料，并具备稳定的孔隙结构。 4.4 外观质量要求 滤板表面应平整，无裂纹、缺边、掉角等缺陷。 4.5 制造要求 滤板制造过程应保证尺寸精度及结构稳定性。 5 试验方法 包括滤板孔径测定、透水性能测定、耐压试验及磨损值测定等。 6 检验规则 6.1 基本要求 产品应经检验合格后方可出厂。 6.2 检验分类 检验分为出厂检验和型式检验。 6.3 检验项目 检验项目包括尺寸偏差、平度、孔径、透水性能、耐压性能及磨损值等。 7 标志、包装、运输和贮存 7.1 标志 产品应有清晰完整的标识。 7.2 包装 包装应符合GB/T 13384的要求。 7.3 运输 运输过程中应防止碰撞和损坏。 7.4 贮存 产品应存放于干燥、通风、防腐蚀环境。 附录A（规范性附录） 滤板孔径测定方法 A.1 术语和定义 A.2 测定原理及计算公式 A.3 试验用液体 A.4 测定方法 A.5 仪器 A.6 试验步骤 A.7 结果表示 附录B（资料性附录） 滤板透水性能测定方法 B.1 测定原理及计算公式 B.2 试验方法 B.3 仪器 B.4 测定步骤 B.5 数据处理 附录C（规范性附录） 滤板磨损值的测定方法 C.1 测定原理及计算公式 C.2 试验装置及仪器 C.3 试样处理 C.4 试验步骤 C.5 数据处理 图示包括： 图1 滤板结构示意图 图2 滤板安装结构示意图 图3 滤板通水压、耐压试验示意图 图A.1 滤板孔径测定装置流程图 图B.1 滤板透水性能测定装置流程图 图C.1 滤板磨损性测定装置 图C.2 滤板试样标记示意图 表格包括： 表1 滤板基本参数 表2 滤板孔径名义值 表3 滤板材质代号 表4 滤板尺寸偏差要求 表5 滤板平度要求 表6 滤板检验项目 表A.1 滤板鼓泡试验采用液体（20℃） 表A.2 滤板孔径测定原始数据记录 表B.1 滤板透水性能测定原始数据记录 表C.1 滤板磨损值记录表。
