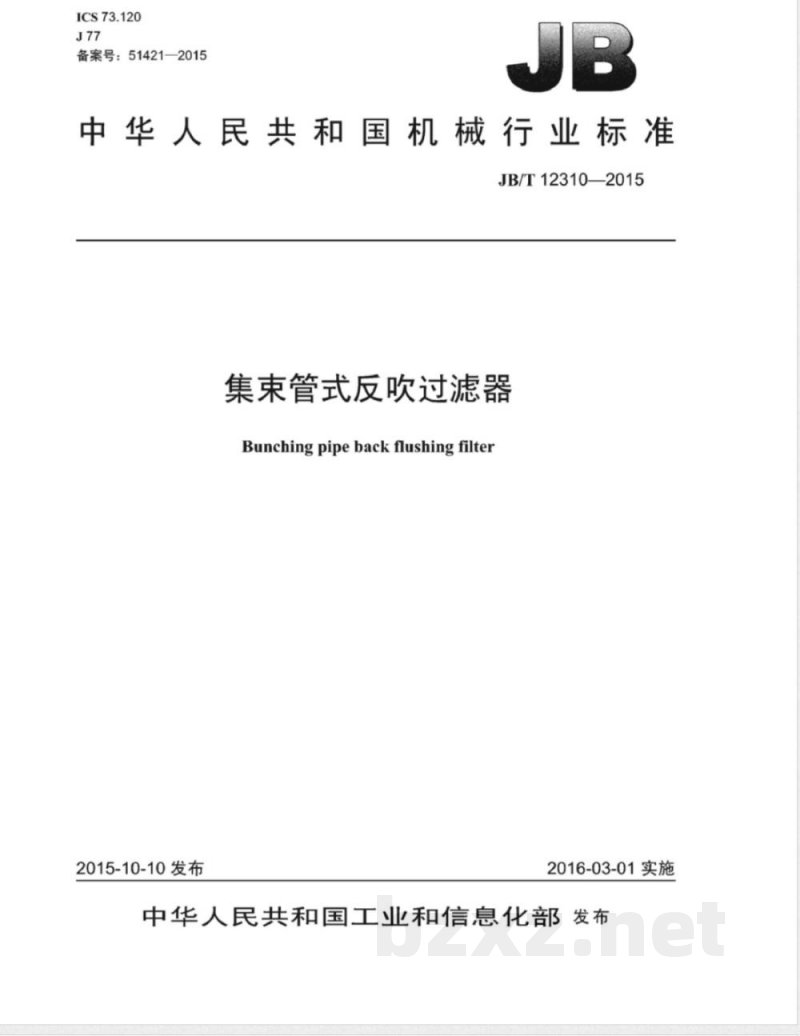

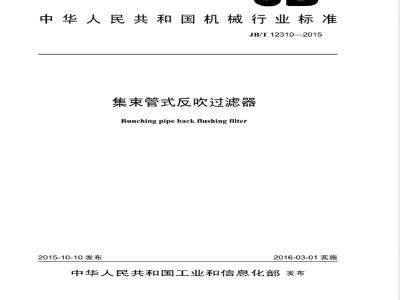

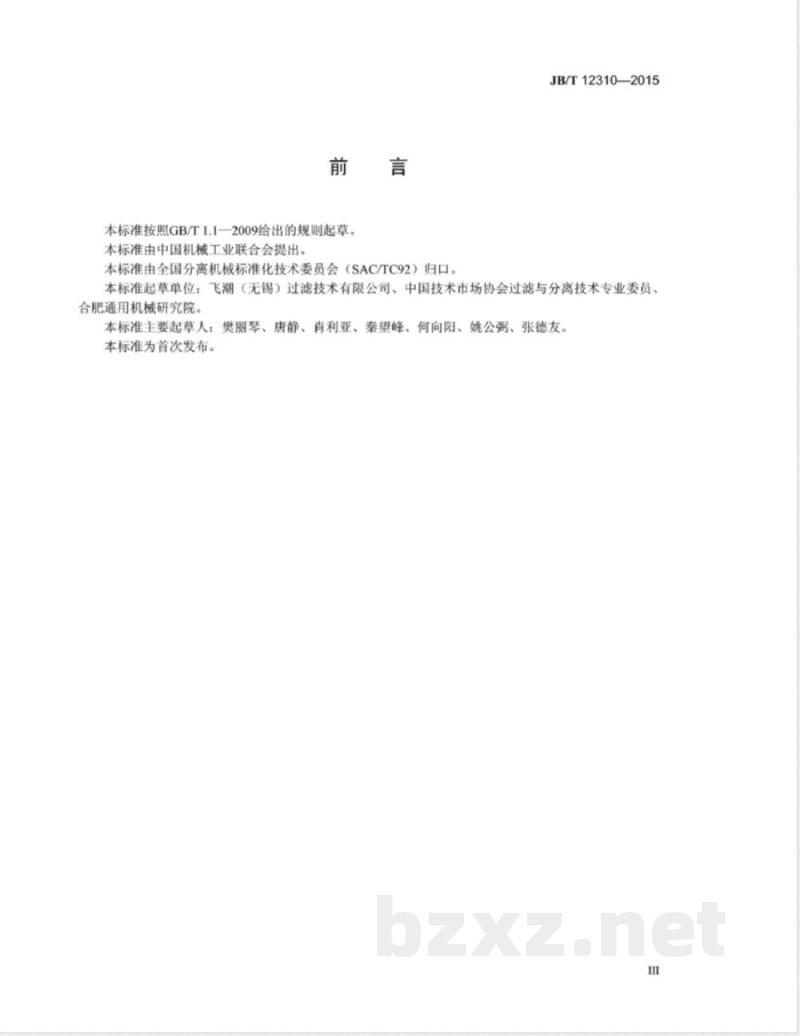

ICS 73.120 J77 备案号：51421—2015 中华人民共和国机械行业标准 JB/T 12310—2015 集束管式反吹过滤器 Bunching pipe backflushing filter 2015-10-10发布 2016-03-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国分离机械标准化技术委员会（SAC/TC 92）归口。 本标准起草单位：飞潮（无锡）过滤技术有限公司、中国技术市场协会过滤与分离技术专业委员会、合肥通用机械研究院。 本标准主要起草人：樊丽琴、唐静、肖利亚、秦望峰、何向阳、姚公弼、张德友。 本标准为首次发布。 1 范围 本标准规定了集束管式反吹过滤器（以下简称过滤器）的术语和定义、型式、基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于液体过滤用集束管式反吹过滤器。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB 150（所有部分） 压力容器 GB/T 699 优质碳素结构钢 GB 713 锅炉和压力容器用钢板 GB/T 2100 一般用途耐蚀钢铸件 GB/T 2346 流体传动系统及元件 GB 3531 低温压力容器用钢板 GB/T 4774 分离机械名词术语 GB/T 5453 公称压力系列 GB/T 6479 高压化肥设备用无缝钢管 GB/T 8163 输送流体用无缝钢管 GB 9948 石油裂化用无缝钢管 GB/T 11352 一般工程用铸造碳钢件 GB/T 12771 流体输送用不锈钢焊接钢管 GB/T 14408 一般工程与结构用低合金钢铸件 GB/T 14800 土工合成材料静态顶破试验（CBR法） GB/T 14976 流体输送用不锈钢无缝钢管 GB/T 17446 流体传动系统及元件词汇 GB/T 24119 机织过滤布透水性的测定 GB 24511 承压设备用不锈钢钢板及钢带 GB/T 26114 液体过滤用过滤器通用技术规范 JB/T 4711 压力容器涂敷与运输包装 NB/T 47008 承压设备用碳素钢和合金钢锻件 NB/T 47009 低温承压设备用低合金钢锻件 NB/T 47010 承压设备用不锈钢和耐热钢锻件 NB/T 47013.2 承压设备无损检测 NB/T 47013.3 承压设备无损检测 NB/T 47013.4 承压设备无损检测 3 术语和定义 本标准采用GB/T 4774及相关标准界定的术语和定义。 4 型式与基本参数 4.1 结构型式 过滤器采用集束管式结构，主要由过滤器壳体、集束管式滤芯及反吹系统组成。 4.2 基本参数 过滤器的主要参数包括设计压力、设计温度、过滤面积、处理能力及过滤精度等。 4.3 型号标识方法 过滤器型号按产品结构型式、规格参数及技术特征进行标识。 5 技术要求 5.1 基本要求 过滤器应符合本标准要求，并按规定程序批准的图样及技术文件制造。 5.2 性能要求 过滤器应具有稳定过滤性能和可靠反吹清洗能力。 5.3 材料和外购件要求 主要承压部件材料应符合相关国家标准要求，外购件应具备质量合格证明。 5.4 结构要求 过滤器结构应保证运行安全，便于维护和反吹清洗。 5.5 制造要求 制造过程应符合压力容器及相关制造规范要求。 5.6 安全要求 过滤器应具备必要的安全保护措施，确保运行可靠。 6 试验方法 6.1 技术参数检测 对过滤器主要技术参数进行检测。 6.2 滤饼形成和反吹试验 通过规定试验流程验证滤饼形成及反吹清洗效果。 6.3 无损检测 承压焊缝应按相关标准进行无损检测。 6.4 压力试验 过滤器应按规定进行压力强度和密封性试验。 7 检验规则 7.1 检验分类 分为出厂检验和型式检验。 7.2 出厂检验 每台产品均应进行出厂检验。 7.3 型式检验 在规定条件下进行型式检验。 7.4 检验项目 检验项目包括结构、性能、安全及压力试验等内容。 8 标志、包装、运输和贮存 8.1 标志 产品应设置清晰永久性标志。 8.2 包装、运输 包装应符合JB/T 4711要求，运输过程中应防止损伤。 8.3 贮存 产品应存放于干燥、通风、防腐蚀环境。 附录A（资料性附录） 滤饼形成和反吹试验方法。 A.1 方法概述 A.2 试验流程示意图 A.3 试验步骤 图示包括： 图1 过滤器壳体结构示意图 图2 集束管式滤芯结构示意图 图A.1 滤饼形成和反吹试验流程示意图 表格包括： 表1 过滤器壳体材质代号 表2 过滤器检验项目 表A.1 滤饼形成和反吹试验数据记录表。
