本标准规定了容积真空泵的振动测量方法，三项振动量值振动速度、振动位移、振动加速度的标示方法，测量环境，测量仪器，测量时的安装、负载、工作条件和测点位置。 本标准适用于在容积真空泵的非旋转或非往复式部件上进行的振动测量。 本标准不适用于液环式真空泵。

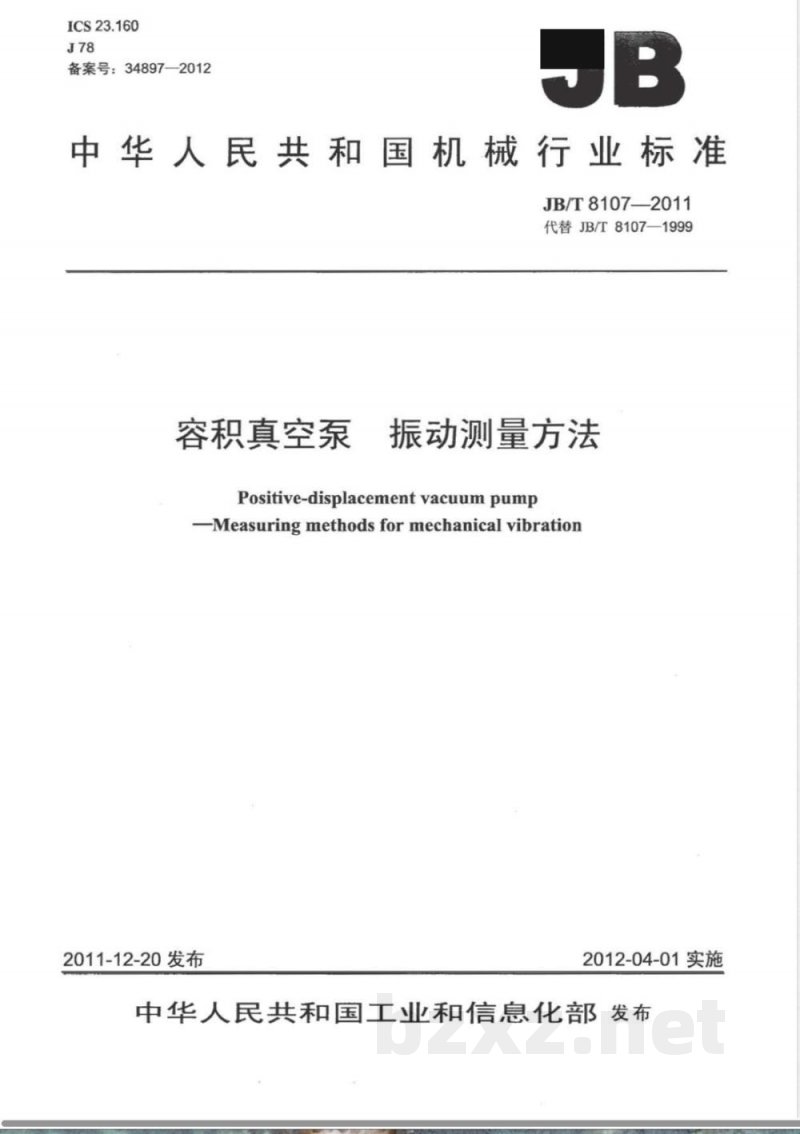

ICS23.160
备案号：34897—2012
中华人民共和国机械行业标准
JB/T8107—2011
代替JB/T8107-1999
容积真空泵
振动测量方法
Positive-displacementvacuumpump-Measuringmethodsformechanicalvibration2011-12-20发布
2012-04-01实施
中华人民共和国工业和信息化部发布前言

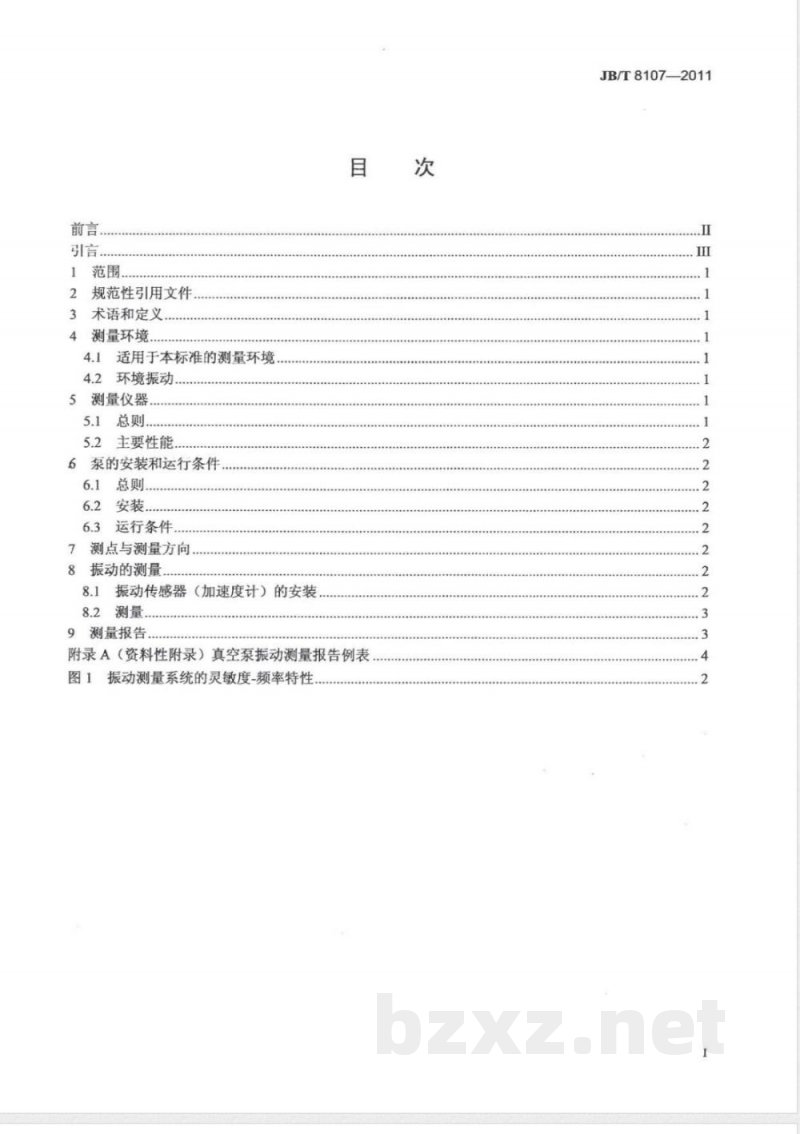

引言。
2规范性引用文件
3术语和定义
4测量环境
4.1适用于本标准的测量环境，
4.2环境振动
5测量仪器.
5.1总则.
5.2主要性能
6泵的安装和运行条件
6.1总则
6.2安装.
6.3运行条件...
7测点与测量方向.
8振动的测量.
8.1振动传感器（加速度计）的安装8.2测量.
9测量报告
附录A（资料性附录）真空泵振动测量报告例表图1振动测量系统的灵敏度-频率特性次
JB/T8107—2011
JB/T8107—2011

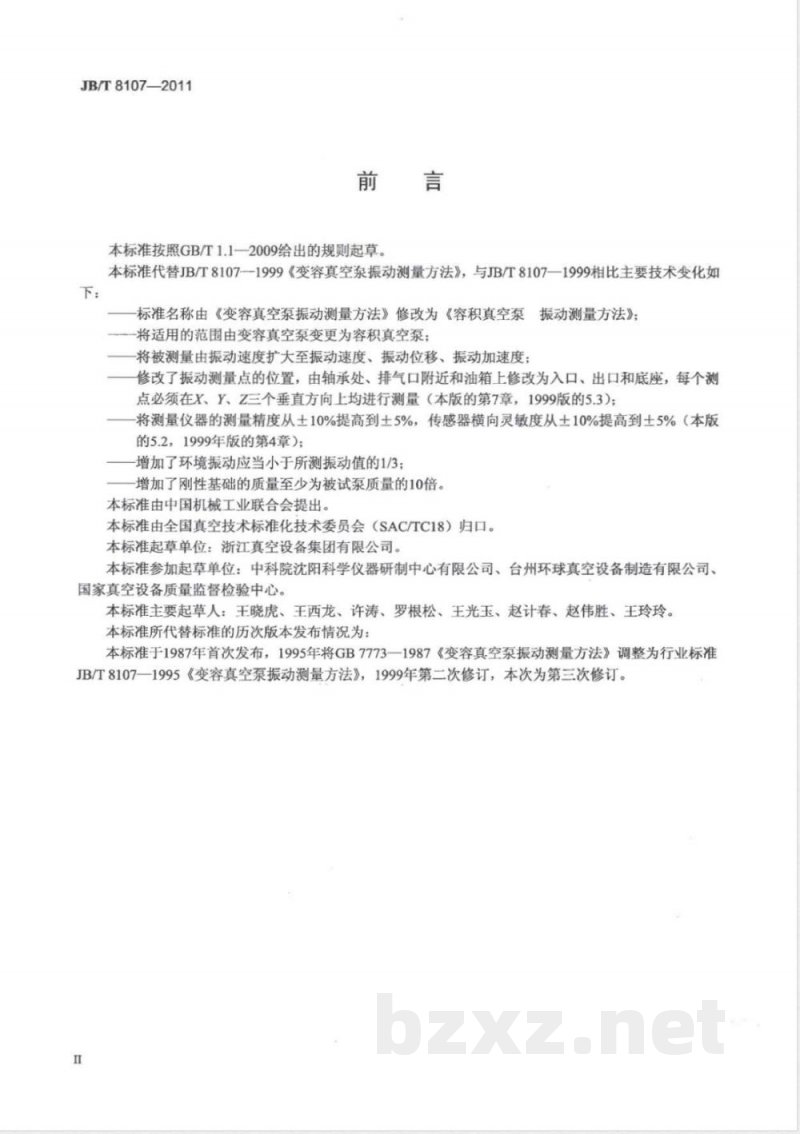

本标准按照GB/T1.1一2009给出的规则起草。本标准代替JB/T8107--1999《变容真空泵振动测量方法》，与JB/T8107—1999相比主要技术变化如下：
标准名称由《变容真空泵振动测量方法》修改为《容积真空泵振动测量方法》；一将适用的范围由变容真空泵变更为容积真空泵；将被测量由振动速度扩大至振动速度、振动位移、振动加速度；修改了振动测量点的位置，由轴承处、排气口附近和油箱上修改为入口、出口和底座，每个测点必须在X、Y、Z三个垂直方向上均进行测量（本版的第7章，1999版的5.3）；将测量仪器的测量精度从土10%提高到土5%，传感器横向灵敏度从土10%提高到土5%（本版的5.2，1999年版的第4章）；
增加了环境振动应当小于所测振动值的1/3；增加了刚性基础的质量至少为被试泵质量的10倍。本标准由中国机械工业联合会提出。本标准由全国真空技术标准化技术委员会（SAC/TC18）归口。本标准起草单位：浙江真空设备集团有限公司。本标准参加起草单位：中科院沈阳科学仪器研制中心有限公司、台州环球真空设备制造有限公司、国家真空设备质量监督检验中心。本标准主要起草人：王晓虎、王西龙、许涛、罗根松、王光玉、赵计春、赵伟胜、王玲玲。本标准所代替标准的历次版本发布情况为：本标准于1987年首次发布，1995年将GB7773一1987《变容真空泵振动测量方法》调整为行业标准JB/T8107一1995《变容真空泵振动测量方法》，1999年第二次修订，本次为第三次修订。I
JB/T8107—2011
本标准叙述了测量真空泵振动特性的方法，采用“振动烈度”表述泵的振动状态，并按惯例选取振动速度的有效值为主要被测量。基于研究机械结构强度、变形和旋转机件的不平衡需要，增加了振动位移的峰-峰值测量。基于研究机械疲劳和冲击的需要，增加了振动加速度峰值的测量。本标准不包含真空泵旋转轴径向振动的测量，旋转轴径向振动的测量见ISO7919-1《非往复式机器的机械振动一旋转轴的测量与评价准则第1部分总则》。对于大多数真空泵，在非旋转部件上测量足以描述无故障工作的运行状况，但对于含有性转子的一些真空泵，在非旋转部件上测量是不完全的，还需根据ISO7919-1《非往复式机器的机械振动一旋转轴的测量与评价准则第1部分总则》给出轴振动。本标准没有对频谱分析作出要求。振动测量能用于多种目的，包括验收验证测量、对比研究、日常运行监测、科学诊断和科学分析研究。本标准仅提供用于验收验证测量和对比研究的方法。m
1范围
容积真空泵：
振动测量方法
JB/T81072011
本标准规定了容积真空泵的振动测量方法，三项振动量值振动速度、振动位移、振动加速度的标示方法，测量环境，测量仪器，测量时的安装、负载、工作条件和测点位置。本标准适用于在容积真空泵（以下简称泵）的非旋转或非往复式部件上进行的振动测量。本标准不适用于液环式真空泵。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T19956.2一2005容积真空泵性能测量方法第2部分：极限压力的测量3术语和定义
下列术语和定义适用于本文件。3.1
度vibrationintensity
振动烈度
在规定的试验条件下，具有代表最大重复性的稳态振动周期内的振动（速度、加速度或位移）峰值。按惯例选取振动速度的有效值（即均方根值）为主要测量值。3.2
振动位移vibrationdisplacement物体相对于某一参考坐标位置的变化的矢量，以微米（μum）为单位。3.3
度vibrationvelocity
振动速度
位移的时间变化率的矢量，以毫米每秒（mm/s）为单位。3.4
vibrationacceleration
振动加速度
速度的时间变化率的矢量，以毫米每二次方秒（mm/s）为单位。4测量环境
4.1适用于本标准的测量环境
提供一个具有刚性基础的实验室，刚性基础的质量至少为被试泵质量的10倍。4.2环境振动
环境振动应当小于所测振动值的1/3。5测量仪器
5.1总则
振动测量仪器通常由振动传感器、电荷放大器、积分器、高低通滤波器和指示器组成。常用的是通用振动计，测量仪器应当可以直接测量振动的速度、位移和加速度的有效值、峰值。应对测量系统进行校准，测量仪器应定期进行检定。所用仪器在其需要工作的环境中应能满意地工1
JB/T81072011
作，例如需考虑到温度、湿度等。5.2主要性能
测量仪器的主要性能要求如下：a）频率范围：1Hz～1000Hz；
b）频率特性：10Hz～1000Hz范围内是平坦的，频率特性应符合图1所示的特性；c）测量精度：不低于（指示值）土5%；d）传感器横向灵敏度：小于主轴灵敏度的土5%。2
容限线
1622534568102
1091622534568101
频率Hz
16225345681031622534568
图1振动测量系统的灵敏度-频率特性6泵的安装和运行条件
6.1总则
被测泵应该配有生产商提供的附件，不连接测试罩，按GB/T19956.2规定的运行条件及测量条件运行，待泵温稳定后，进行振动测量。应按泵生产商规定的条件进行正确的保养、润滑、操作及运行。6.2安装
测量时，泵一般应置于平整的刚性基础上，一般不应连接地脚螺栓。如果泵需要被固定在刚性基础或者专用支承结构上，则不应产生附加振动或者改变泵的振动特性。如条件允许，可以增加隔振装置、隔振垫。
6.3运行条件
泵应当空载运行。
7测点与测量方向
测点一般为泵的入口、出口和底座，每个测点必须在X、Y、Z三个垂直方向上均进行测量。8振动的测量
8.1振动传感器（加速度计）的安装安装方法如下：
a）螺钉连接：将加速度计用螺钉固定在测量位置。JB/T81072011
b）永久磁铁夹头连接：将加速度计固定在磁铁夹头上，再将磁铁夹头吸附在测量位置。应当细心地、合理地对传感器进行安装，并保证它们不会影响泵的振动特性。8.2测量
根据需要测量速度（有效值）、振动位移（峰峰值）和加速度（峰值）。为了避免混淆并保证说明正确，在所有时候都应明确测量单位。测量时应避免前级真空泵的振动影响。9
测量报告
测量报告应当包括下列内容：
应提及本振动测量标准及所使用的基础标准；泵的规格、型号、性能参数及制造厂；泵的负载条件；
泵的运行条件（包括本标准中未指出的运行条件）：振动环境及泵的安装形式；
使用的仪器；
测量方案；
测量点位置示意图；
振动测量数据。
附录A中给出了真空泵振动测量报告格式和内容的例表。3
JB/T8107—2011
1.真空泵的说明
产品型号
极限压力
2.前级真空泵的说明
产品型号
极限压力
3.测量过程中泵的运行情况
入口压力
4.振动环境
大气压力
环境振动值
5.使用仪器
仪器名称
6.测量记录
测量点
测量方向
mm/s（有效值）
μm（峰-峰值）
加速度
mm/s2（峰值）
7.测量点位置示意图
报告人：
制造厂
制造厂
其他情况说明：
附录A
（资料性附录）
真空泵振动测量报告例表
出厂编号
室内温度
日期：
配套功率
出厂编号
配套功率
检定单位
批准人：
出厂日期
出厂日期
℃湿度
日期：
检定日期
JB/T8107-2011
