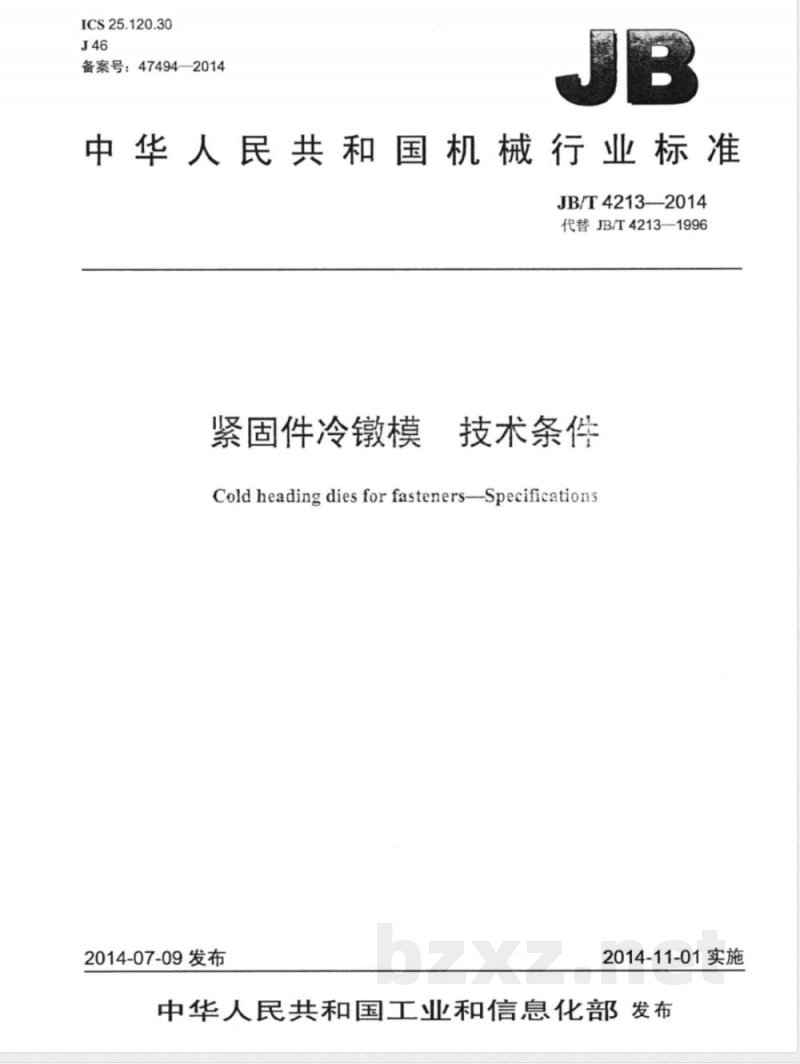

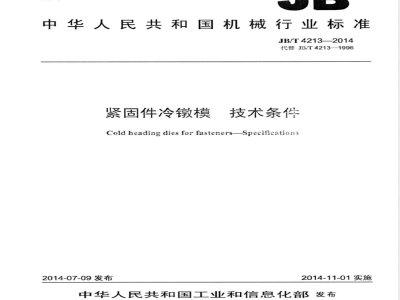

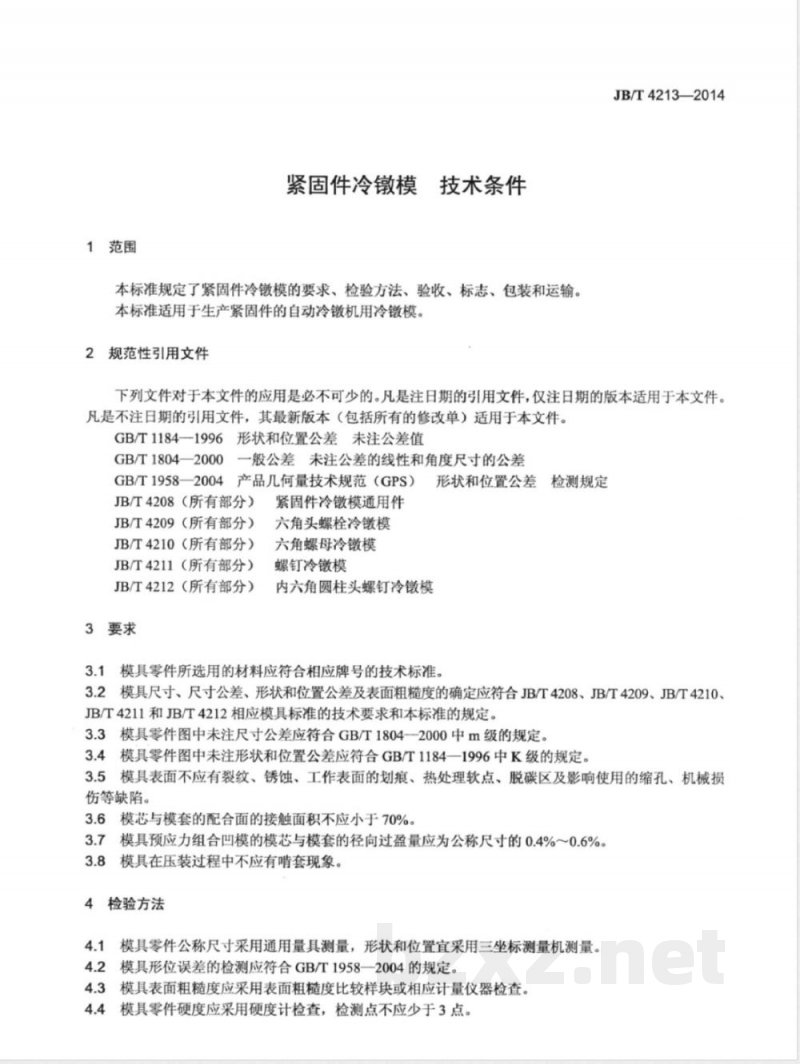

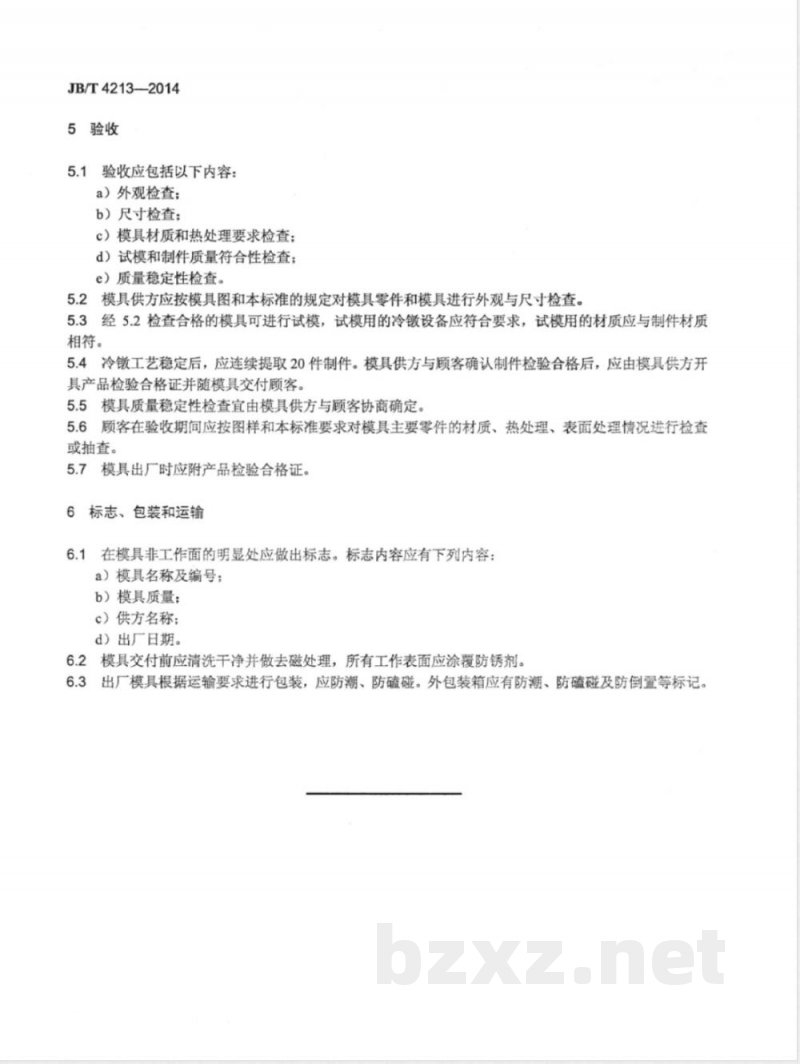

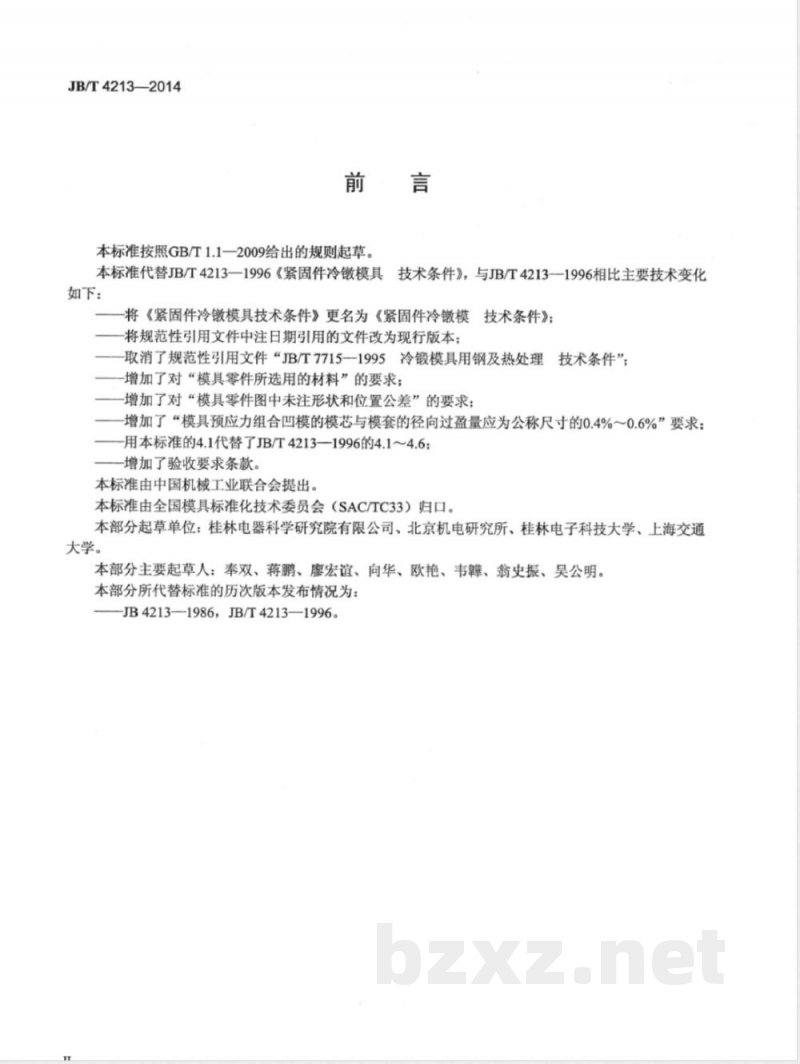

ICS 25.120.30 J46 备案号：47494—2014 JB 中华人民共和国机械行业标准 JB/T 4213—2014 代替 JB/T 4213—1996 紧固件冷镦模 技术条件 Cold heading dies for fasteners - Specifications 2014-07-09 发布 2014-11-01 实施 中华人民共和国工业和信息化部 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准代替JB/T 4213—1996《紧固件冷镦模具技术条件》，与1996版相比主要技术变化如下： 1）标准名称修改为《紧固件冷镦模技术条件》； 2）规范性引用文件中注日期引用的文件改为现行有效版本； 3）取消引用文件JB/T 7715—1995《冷锻模具用钢及热处理技术条件》； 4）增加模具零件材料选用要求； 5）增加零件图未注形状和位置公差要求； 6）增加预应力组合凹模模芯与模套径向过盈量为公称尺寸0.4%～0.6%的要求； 7）用本标准4.1代替原标准4.1～4.6； 8）增加验收要求条款。 本标准由中国机械工业联合会提出。 本标准由全国模具标准化技术委员会（SAC/TC 33）归口。 本标准起草单位：桂林电器科学研究院有限公司、北京机电研究所、桂林电子科技大学、上海交通大学。 本标准主要起草人：奉双、蒋鹏、廖宏谊、向华、欧艳、韦、翁史振、吴公明。 本标准所代替标准的历次版本发布情况： JB 4213—1986，JB/T 4213—1996。 1 范围 本标准规定了紧固件冷镦模的要求、检验方法、验收、标志、包装和运输。 本标准适用于生产紧固件的自动冷镦机用冷镦模。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 1184—1996 形状和位置公差 未注公差值 GB/T 1804—2000 一般公差 未注公差的线性和角度尺寸的公差 GB/T 1958—2004 产品几何量技术规范（GPS）形状和位置公差检测规定 JB/T 4208（所有部分） 紧固件冷镦模通用件 JB/T 4209（所有部分） 六角头螺栓冷镦模 JB/T 4210（所有部分） 六角螺母冷镦模 JB/T 4211（所有部分） 螺钉冷镦模 JB/T 4212（所有部分） 内六角圆柱头螺钉冷镦模 3 要求 3.1 模具零件所选用的材料应符合相应牌号的技术标准。 3.2 模具尺寸、尺寸公差、形状和位置公差及表面粗糙度的确定应符合JB/T 4208、JB/T 4209、JB/T 4210、JB/T 4211和JB/T 4212相应标准及本标准规定。 3.3 模具零件图中未注尺寸公差应符合GB/T 1804—2000中m级规定。 3.4 模具零件图中未注形状和位置公差应符合GB/T 1184—1996中K级规定。 3.5 模具表面不应有裂纹、锈蚀、划痕、热处理软点、脱碳区及影响使用的缩孔、机械损伤等缺陷。 3.6 模芯与模套配合面的接触面积不应小于70%。 3.7 模具预应力组合凹模的模芯与模套径向过盈量应为公称尺寸的0.4%～0.6%。 3.8 模具在压装过程中不应有啃套现象。 4 检验方法 4.1 模具零件公称尺寸采用通用量具测量，形位公差宜采用三坐标测量机测量。 4.2 模具形位误差检测应符合GB/T 1958—2004规定。 4.3 模具表面粗糙度应采用比较样块或相应计量仪器检测。 4.4 模具零件硬度应采用硬度计检测，检测点不少于3点。 5 验收 5.1 验收内容包括： （a）外观检查； （b）尺寸检查； （c）材质及热处理检查； （d）试模及制件质量符合性检查； （e）质量稳定性检查。 5.2 模具供方应按图样和本标准对模具零件及整模进行外观与尺寸检查。 5.3 检查合格后进行试模，试模设备应符合要求，材料应与制件一致。 5.4 工艺稳定后连续抽取20件制件，经供需双方确认合格后由供方出具检验合格证随模具交付。 5.5 模具质量稳定性检查可由供需双方协商确定。 5.6 顾客验收期间应按图样及本标准对主要零件材质、热处理及表面处理进行检查或抽查。
