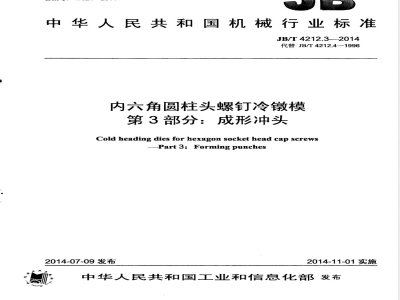

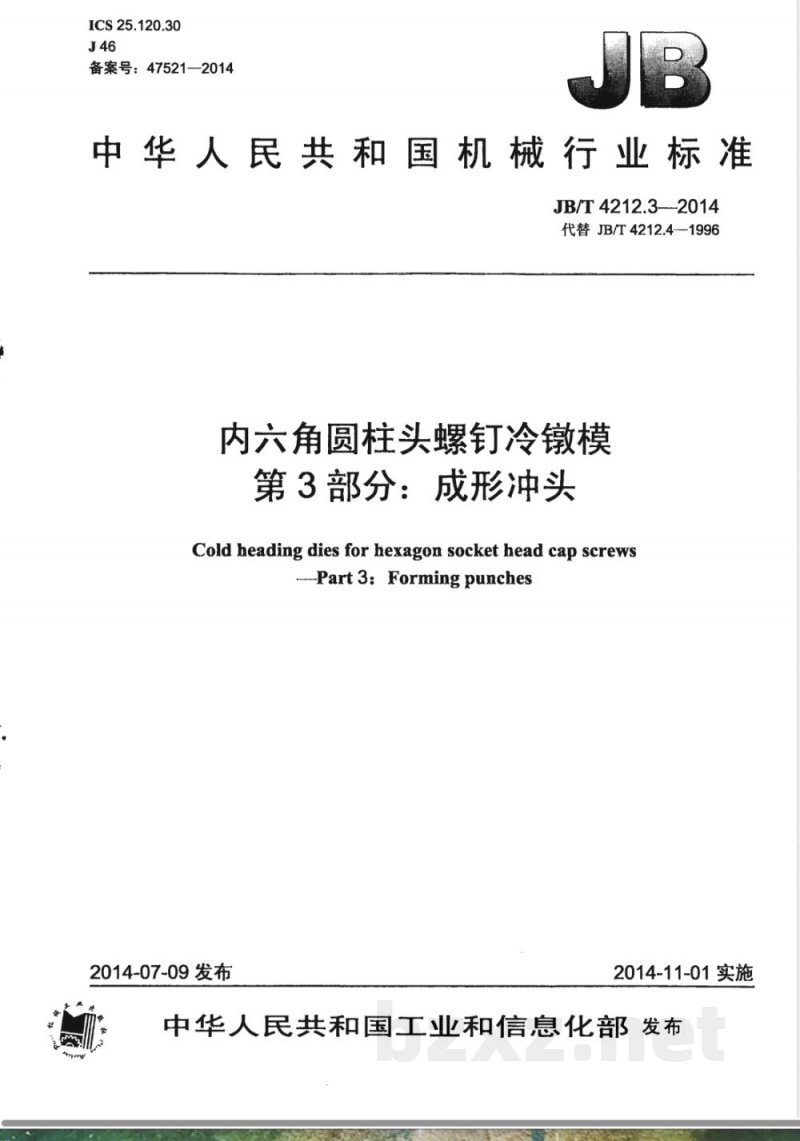

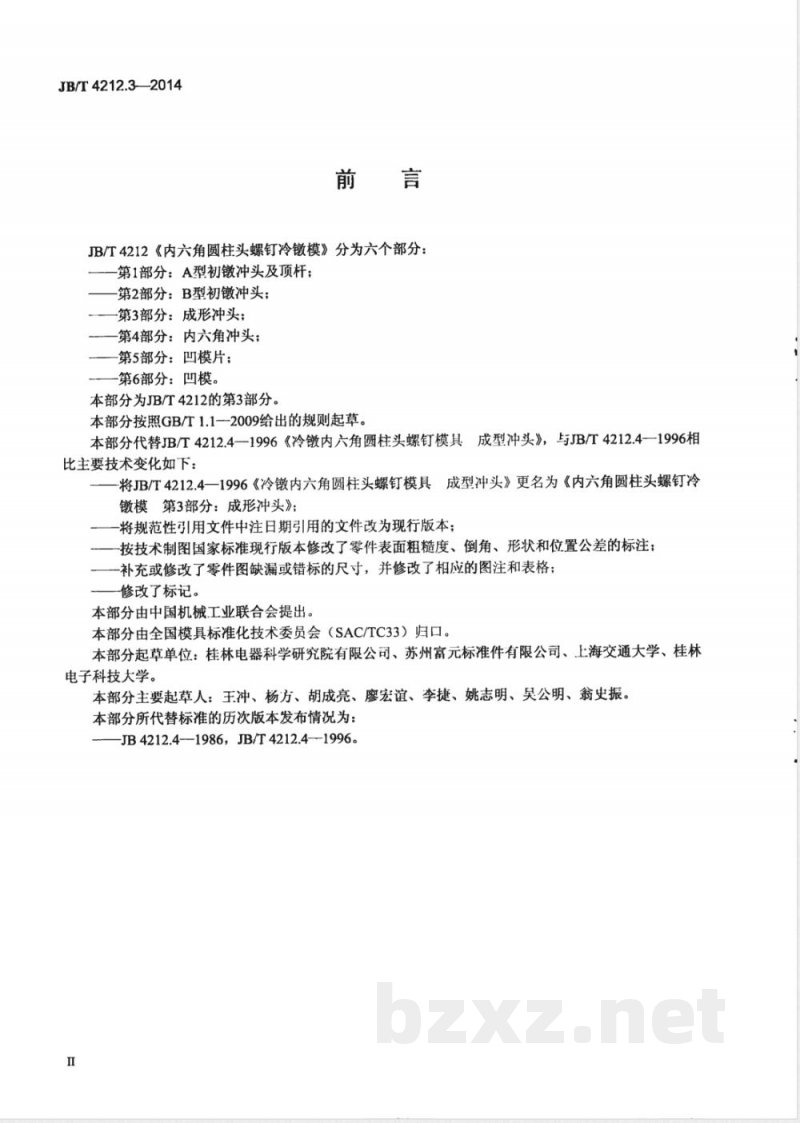

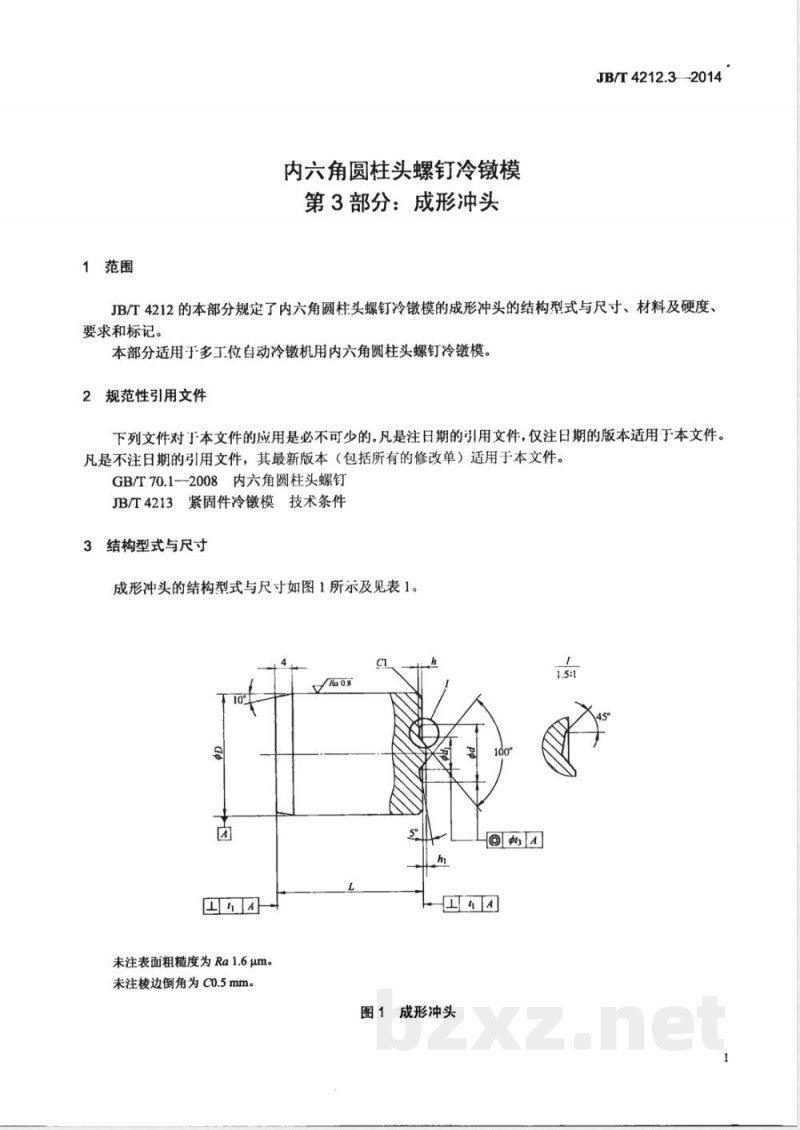

ICS 25.120.30 J46 备案号：47521—2014 中华人民共和国机械行业标准 JB/T 4212.3—2014 代替 JB/T 4212.4—1996 内六角圆柱头螺钉冷镦模 第3部分：成形冲头 Cold heading dies for hexagon socket head cap screws - Part 3: Forming punches 2014-07-09 发布 2014-11-01 实施 中华人民共和国工业和信息化部 发布 前言 JB/T 4212《内六角圆柱头螺钉冷镦模》分为六个部分： 第1部分：A型初镦冲头及顶杆； 第2部分：B型初镦冲头； 第3部分：成形冲头； 第4部分：内六角冲头； 第5部分：凹模片； 第6部分：凹模。 本部分为JB/T 4212的第3部分。 本部分按照GB/T 1.1—2009给出的规则起草。 本部分代替JB/T 4212.4—1996《冷镦内六角圆柱头螺钉模具成形冲头》。与1996版相比主要变化如下： 1）标准名称调整为《内六角圆柱头螺钉冷镦模 第3部分：成形冲头》； 2）规范性引用文件更新为现行有效版本； 3）按现行技术制图标准修订表面粗糙度、倒角及形位公差标注； 4）补充和修正零件图缺漏或错误尺寸，并修订图注与表格； 5）修改标记规则。 本部分由中国机械工业联合会提出。 本部分由全国模具标准化技术委员会（SAC/TC 33）归口。 本部分起草单位：桂林电器科学研究院有限公司、苏州富元标准件有限公司、上海交通大学、桂林电子科技大学。 本部分主要起草人：王冲、杨方、胡成亮、廖宏谊、李捷、姚志明、吴公明、翁史振。 本部分所代替标准的历次版本发布情况： JB 4212.4—1986，JB/T 4212.4—1996。 1 范围 本部分规定了内六角圆柱头螺钉冷镦模用成形冲头的结构型式与尺寸、材料及硬度、要求和标记。 本部分适用于多工位自动冷镦机用内六角圆柱头螺钉冷镦模。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 70.1—2008 内六角圆柱头螺钉 JB/T 4213 紧固件冷镦模技术条件 3 结构型式与尺寸 成形冲头的结构型式与尺寸如图1及表1所示。 未注表面粗糙度为Ra1.6 μm；未注棱边倒角为C0.5 mm。 （图1 成形冲头结构示意） 表1 成形冲头尺寸 螺纹规格：M4、M5、M6、M8、M10、M12、M14、M16、M20 对应GB/T 70.1标准及公称尺寸、极限偏差如下： - 公称尺寸范围：6.78～29.67 - di公称尺寸：3.8～21.0 - h公称尺寸：0.4～2.0 - D及其他结构尺寸按表中规定执行 4 材料及硬度 材料由制造者选定，推荐采用T10A或Cr12MoV。 硬度为58 HRC～62 HRC。 5 要求 技术要求应符合JB/T 4213的规定。 6 标记 成形冲头的标记应包括： a）成形冲头名称； b）本部分标准编号（JB/T 4212.3—2014）。
