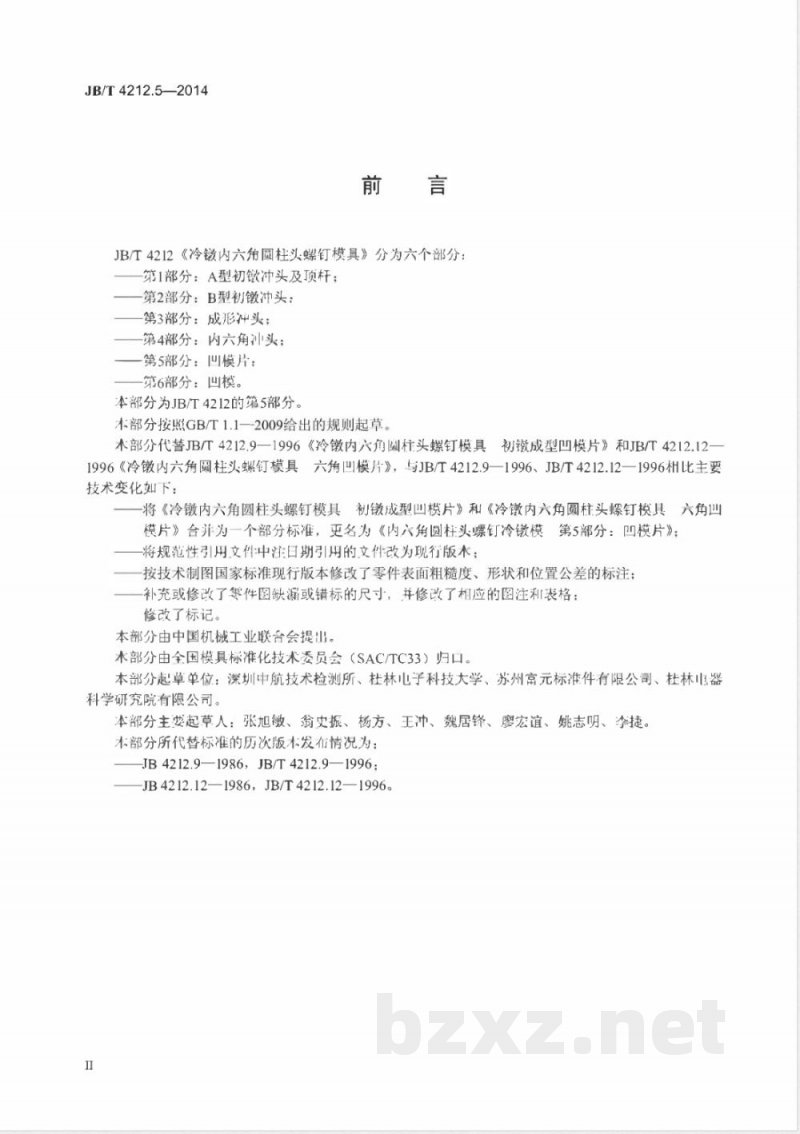

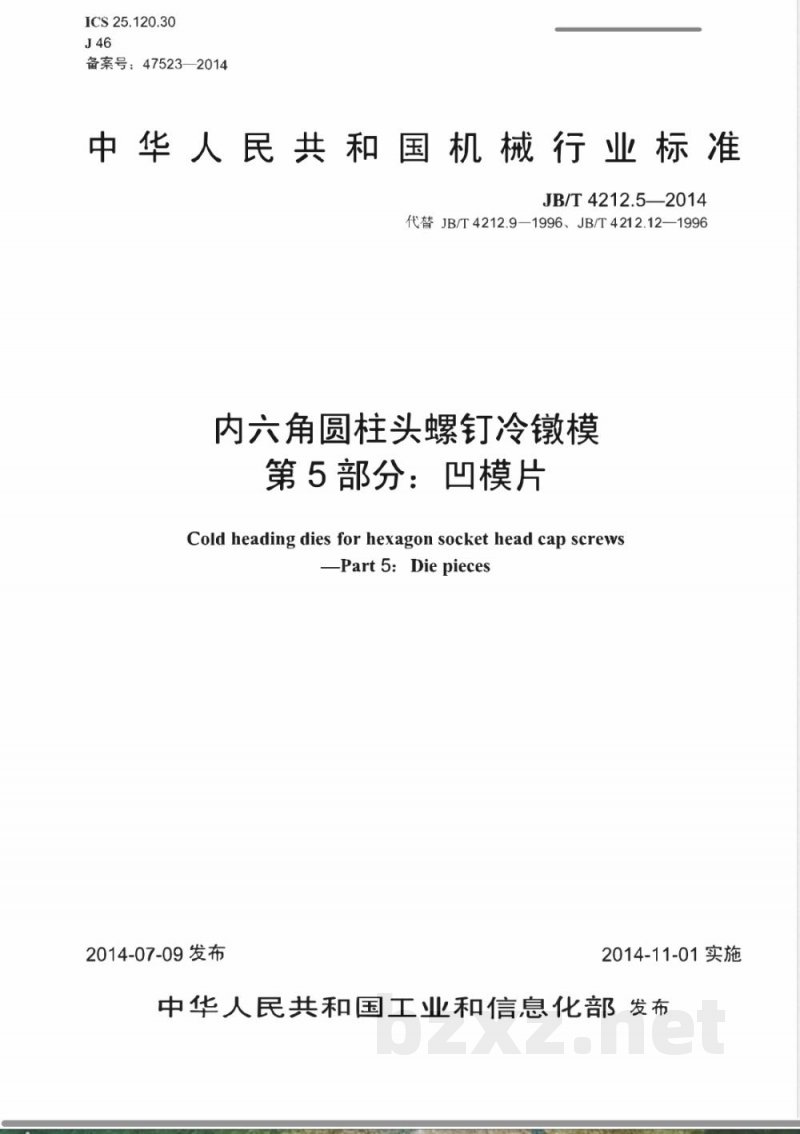

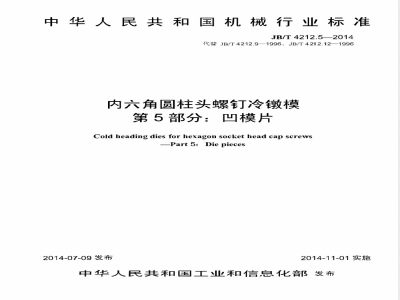

ICS 25.120.30 J46 备案号：47523—2014 中华人民共和国机械行业标准 JB/T 4212.5—2014 代替 JB/T 4212.9—1996、JB/T 4212.12—1996 内六角圆柱头螺钉冷镦模 第5部分：凹模片 Cold heading dies for hexagon socket head cap screws - Part 5: Die pieces 2014-07-09发布 2014-11-01实施 中华人民共和国工业和信息化部发布 前言 JB/T 4212《冷镦内六角圆柱头螺钉模具》分为六个部分： 第1部分：A型初镦冲头及顶杆； 第2部分：B型初镦冲头； 第3部分：成形冲头； 第4部分：内六角冲头； 第5部分：凹模片； 第6部分：凹模。 本部分为JB/T 4212的第5部分。 本部分按照GB/T 1.1—2009给出的规则起草。 本部分代替JB/T 4212.9—1996《冷镦内六角圆柱头螺钉模具初镦成形凹模片》和JB/T 4212.12—1996《冷镦内六角圆柱头螺钉模具六角凹模片》。与原标准相比主要技术变化为：将两项标准合并为一个部分标准；规范性引用文件更新为现行版本；按现行技术制图标准修改表面粗糙度及公差标注；补充和修正部分尺寸及图表；修改标记方法。 本部分由中国机械工业联合会提出。 本部分由全国模具标准化技术委员会（SAC/TC33）归口。 本部分起草单位：深圳中航技术检测所、吉林大学科技大学、苏州富元标准件有限公司、吉林电器科学研究院有限公司。 本部分主要起草人：张旭敏、翁史振、杨方、王冲、魏居锋、廖宏谊、姚志明、李捷。 本部分所代替标准的历次版本发布情况为：JB 4212.9—1986、JB/T 4212.9—1996；JB 4212.12—1986、JB/T 4212.12—1996。 1 范围 本部分规定了内六角圆柱头螺钉冷镦模中初镦成形凹模片及六角凹模片的结构型式与尺寸、材料及硬度、要求和标记。 本部分适用于多工位自动冷镦机和双击整模自动冷镦机用内六角圆柱头螺钉冷镦模。 2 规范性引用文件 GB/T 70.1—2008 内六角圆柱头螺钉 JB/T 4213 紧固件冷镦模技术条件 3 结构型式与尺寸 3.1 初镦成形凹模片 初镦成形凹模片适用于多工位自动冷镦机用模具，其结构型式与尺寸如图1所示及表1所列。未注表面粗糙度为Ra 0.8μm。 图1 初镦成形凹模片 表1 初镦成形凹模片尺寸（摘录） 螺纹规格：M4、M5、M6、M8、M10、M12、M14、M16、M20等，应符合GB/T 70.1规定。 尺寸参数包括C、H、D及极限偏差等。 3.2 A1型、A2型六角凹模片 A1型六角凹模片适用于双击整模自动冷镦机用内六角圆柱头螺钉冷镦模；A2型六角凹模片适用于多工位自动冷镦机用相关模具。其结构型式及尺寸见图2及表2、表3。
