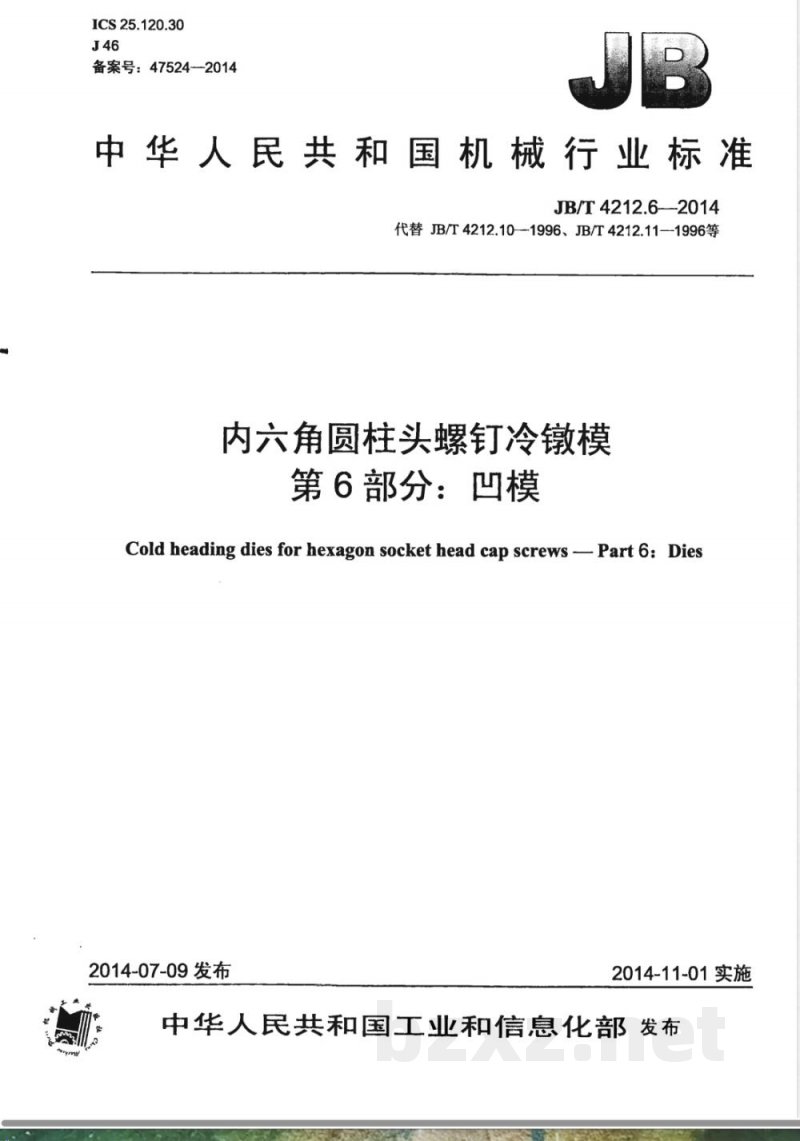

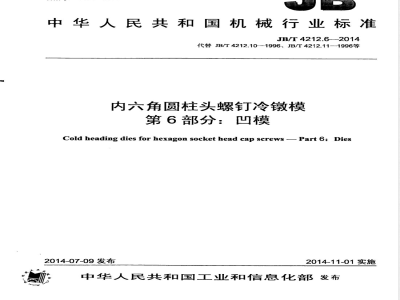

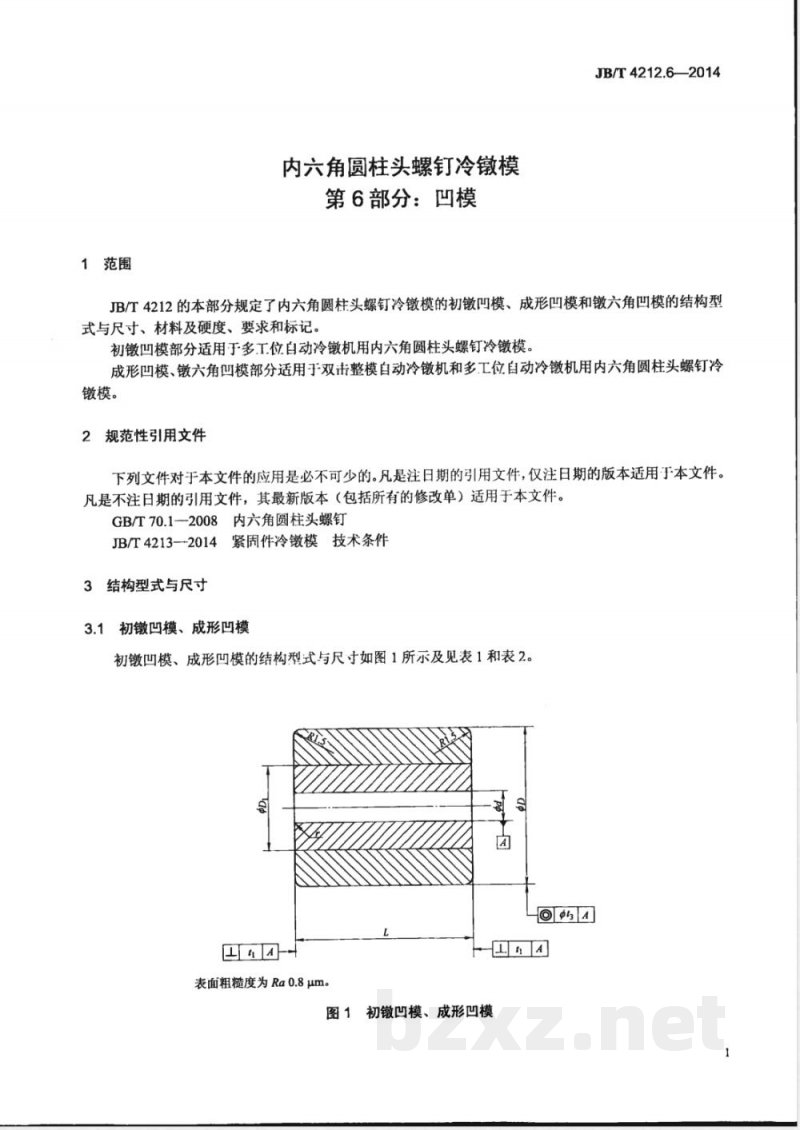

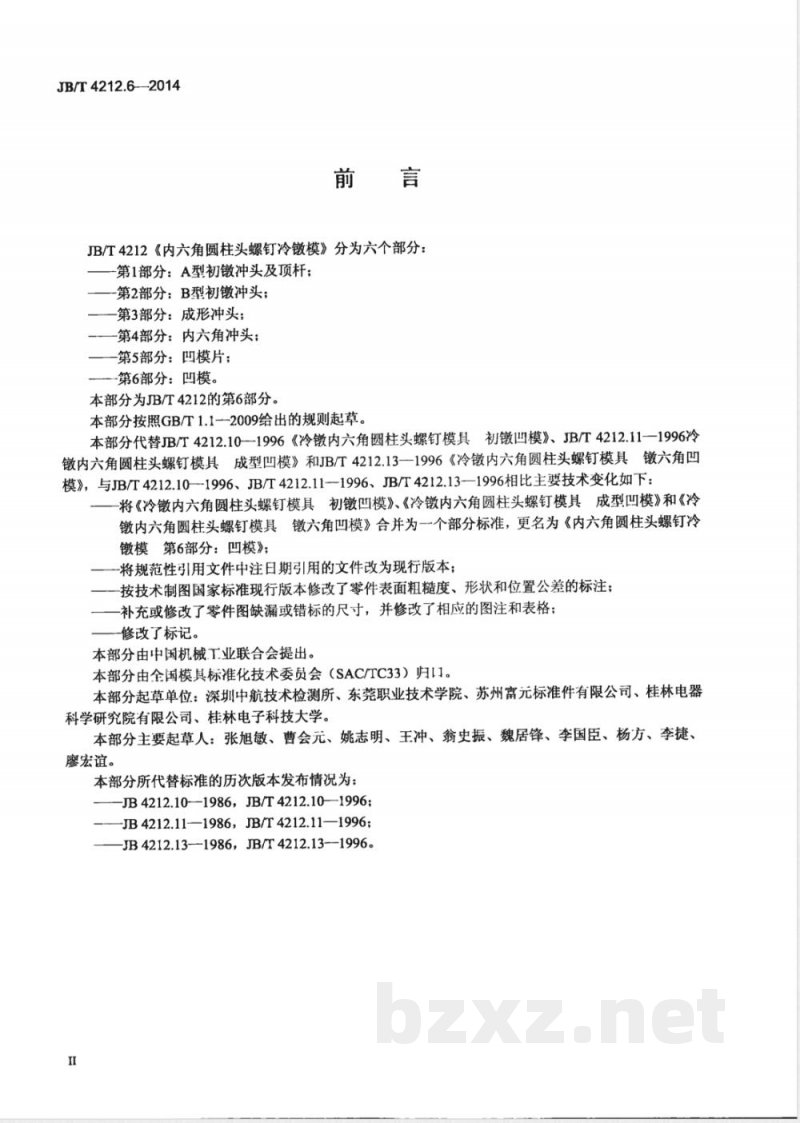

ICS 25.120.30 J46 备案号：47524—2014 中华人民共和国机械行业标准 JB/T 4212.6—2014 代替 JB/T 4212.10—1996、JB/T 4212.11—1996等 内六角圆柱头螺钉冷镦模 第6部分：凹模 Cold heading dies for hexagon socket head cap screws - Part 6: Dies 2014-07-09发布 2014-11-01实施 中华人民共和国工业和信息化部发布 前言 JB/T 4212《内六角圆柱头螺钉冷镦模》分为六个部分： 第1部分：A型初镦冲头及顶杆； 第2部分：B型初镦冲头； 第3部分：成形冲头； 第4部分：内六角冲头； 第5部分：凹模片； 第6部分：凹模。 本部分为JB/T 4212的第6部分。 本部分按照GB/T 1.1—2009给出的规则起草。 本部分代替JB/T 4212.10—1996《冷镦内六角圆柱头螺钉模具初镦凹模》、JB/T 4212.11—1996《冷镦内六角圆柱头螺钉模具成形凹模》和JB/T 4212.13—1996《冷镦内六角圆柱头螺钉模具镦六角凹模》。与上述标准相比主要变化为：将初镦凹模、成形凹模和镦六角凹模合并为一个部分标准；规范性引用文件采用现行版本；按现行技术制图标准修改表面粗糙度及公差标注；补充修正部分尺寸及图表；修改标记方法。 本部分由中国机械工业联合会提出。 本部分由全国模具标准化技术委员会（SAC/TC33）归口。 本部分起草单位：深圳中航技术检测所、东莞职业技术学院、苏州富元标准件有限公司、桂林电器科学研究院有限公司、桂林电子科技大学。 本部分主要起草人：张旭敏、曹会元、姚志明、王冲、翁史振、魏居锋、李国臣、杨方、李捷、廖宏谊。 1 范围 本部分规定了内六角圆柱头螺钉冷镦模中初镦凹模、成形凹模及镦六角凹模的结构型式与尺寸、材料及硬度、技术要求及标记方法。 初镦凹模适用于多工位自动冷镦机用内六角圆柱头螺钉冷镦模；成形凹模和镦六角凹模适用于双击整模自动冷镦机及多工位自动冷镦机用内六角圆柱头螺钉冷镦模。 2 规范性引用文件 GB/T 70.1—2008 内六角圆柱头螺钉 JB/T 4213—2014 紧固件冷镦模技术条件 3 结构型式与尺寸 3.1 初镦凹模、成形凹模 初镦凹模与成形凹模的结构型式及尺寸如图1所示，并见表1、表2。 表面粗糙度：Ra 0.8 μm。 3.2 镦六角凹模 镦六角凹模结构型式及尺寸见图2及表3。 （图1 初镦凹模、成形凹模结构示意） 螺纹规格示例：M4、M5、M6、M8、M10、M12、M14、M16、M20等，应符合GB/T 70.1规定。 4 材料及硬度 凹模材料及热处理硬度应符合相关标准及设计规定，以满足冷镦工艺使用要求。 5 要求 凹模加工精度、表面质量及尺寸公差应符合本标准及相关引用标准要求。 6 标记 凹模应按规定方法进行标记，标记内容应包括规格、类型及标准编号。
